Notice ASROCK B450M-HDV - page 28
28 / 64
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Carte mère Micro ATX
Socket AMD AM4
Chipset AMD B450
Facteur de forme Micro ATX (24.4 x 21.7 cm)
Mémoire 2 x DDR4, max 32 Go, dual channel, jusqu'à 3200+ MHz (OC)
Graphiques Sorties D-Sub, DVI-D, HDMI, prend en charge les APU AMD Ryzen Vega
Audio Realtek ALC887, 7.1 canaux HD
Réseau Realtek RTL8111H, Gigabit Ethernet
Stockage 4 x SATA3 6 Gbit/s, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA)
USB 2 x USB 2.0 (arrière), 4 x USB 3.1 Gen1 (arrière), embases USB supplémentaires
Connecteurs d'extension 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Alimentation ATX 24 broches, 12V 4 broches pour CPU
Poids Environ 0.5 kg
Processeurs compatibles AMD Ryzen série 1000, 2000, 3000 (mise à jour BIOS nécessaire)
Sorties vidéo Triple moniteur, HDMI 4K@30Hz, DVI-D 1920x1200@60Hz
Protections Condensateurs solides, protection contre les surtensions et les décharges électrostatiques
Système d'exploitation supporté Windows 10 64 bits
Entretien Dépoussiérage régulier avec air comprimé, éviter l'humidité
Réparabilité Pièces détachées disponibles en ligne (condensateurs, connecteurs)

FOIRE AUX QUESTIONS - B450M-HDV ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock B450M-HDV ?
La carte mère supporte les processeurs AMD Ryzen série 1000 (Summit Ridge), 2000 (Pinnacle Ridge) et 3000 (Matisse) sur socket AM4. Une mise à jour du BIOS peut être nécessaire pour les Ryzen 3000.
Quel type de mémoire RAM utiliser ?
La carte mère supporte la mémoire DDR4 en dual channel, avec deux slots. Utilisez des barrettes non-ECC ou ECC (sans tampon) selon le processeur. Les fréquences supportées vont de 2133 MHz à 3200+ MHz en overclocking.
Comment installer un SSD M.2 ?
Insérez le SSD M.2 dans le slot Ultra M.2 situé entre le socket CPU et la fente PCIe. Fixez-le avec la vis fournie. Le slot supporte les formats 2242, 2260 et 2280, en interface SATA ou PCIe Gen3 x4.
Puis-je utiliser plusieurs écrans avec cette carte mère ?
Oui, la carte mère supporte jusqu'à trois écrans simultanément via les ports D-Sub, DVI-D et HDMI. Utilisez un APU Ryzen avec graphiques intégrés pour les sorties vidéo.
Comment mettre à jour le BIOS ?
Téléchargez la dernière version du BIOS depuis le site ASRock. Copiez le fichier sur une clé USB formatée en FAT32. Connectez-la au port USB et accédez à l'utilitaire Instant Flash dans le BIOS.
La carte mère supporte-t-elle le RAID ?
Oui, elle supporte les modes RAID 0, RAID 1 et RAID 10 via les quatre ports SATA3. Configurez le RAID dans le BIOS après avoir connecté les disques.
Quels sont les connecteurs d'alimentation nécessaires ?
La carte mère nécessite un connecteur ATX 24 broches et un connecteur 12V 4 broches (souvent appelé CPU 4 broches) pour l'alimentation du processeur.
Puis-je installer une carte graphique dédiée ?
Oui, la fente PCIe 3.0 x16 accepte les cartes graphiques. Si vous utilisez un processeur Ryzen avec graphiques intégrés, vous pouvez brancher la carte graphique, et les sorties de la carte mère seront désactivées.
Quel est le poids approximatif de la carte mère ?
Le poids est d'environ 0,5 kg (sans emballage). Veillez à manipuler la carte avec précaution lors de l'installation.
Comment nettoyer la carte mère ?
Dépoussiérez régulièrement avec de l'air comprimé. Évitez l'humidité et les produits chimiques. Si nécessaire, utilisez un chiffon doux légèrement humide.
Ne jamais utiliser d'alcool ou de solvants.

Questions des utilisateurs sur B450M-HDV ASROCK

3 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Où se trouve le connecteur HDMI sur la B450M-HDV ?
FAQ fréquente - 5 j
Réponse Notice-Facile

La carte mère ASROCK B450M-HDV dispose d'un port HDMI situé sur le panneau arrière. Ce port supporte les résolutions jusqu'à 4K (3840 × 2160 @ 30Hz).

En plus du HDMI, la B450M-HDV propose deux autres options de sortie vidéo sur le panneau arrière :

  • Port HDMI - jusqu'à 4K @ 30Hz
  • Port DVI-D - jusqu'à 1920x1200 @ 60Hz
  • Port D-Sub - jusqu'à 2048x1536 @ 60Hz

La carte supporte également la configuration à triple moniteurs, vous permettant de connecter simultanément trois écrans différents. Cette fonctionnalité nécessite un processeur Ryzen avec graphiques intégrés (série Vega).

Répondre (soyez le premier)
Pourquoi mes ports USB ne sont pas alimentés sur la B450M-HDV ?
FAQ fréquente - 5 j
Réponse Notice-Facile

Vérifier l'alimentation générale du système

Commencez par vous assurer que les deux connecteurs d'alimentation de la carte mère sont correctement branchés :

  • Connecteur ATX 24-pin : doit être fermement enfoncé à proximité du port RAM
  • Connecteur 12V 4-pin : doit être inséré près du socket CPU (en haut à gauche de la carte)

Vérifiez que l'alimentation générale fonctionne en vérifiant les LED de la carte mère et en écoutant les ventilateurs.

Tester les ports USB arrière

La B450M-HDV dispose de 2 ports USB 2.0 et 4 ports USB 3.1 Gen1 en panneau arrière. Testez d'abord un appareil USB sur chacun de ces ports (différents types). Si aucun ne fonctionne, le problème vient de l'alimentation générale.

Vérifier les connecteurs USB internes

Si vous utilisez des ports USB façade (avant du boîtier), vérifiez que les embases internes sont bien branchées au panneau arrière de la carte mère :

  • 2 x embase USB 2.0 (support 4 ports USB 2.0)
  • 1 x embase USB 3.1 Gen1 (support 2 ports USB 3.1 Gen1)

Assurez-vous qu'aucune broche n'est tordue et que les connecteurs sont bien enfoncés.

Réinitialiser les paramètres BIOS

Dans de rares cas, le BIOS peut avoir désactivé l'alimentation USB. Réinitialisez le BIOS aux paramètres par défaut (Clear CMOS) en enlevant la batterie de la carte mère pendant 10 secondes, puis réinsérez-la.

Répondre (soyez le premier)
Où brancher les connecteurs d'alimentation sur la B450M-HDV ?
FAQ fréquente - 5 j
Réponse Notice-Facile

La carte mère ASROCK B450M-HDV dispose de deux connecteurs d'alimentation principaux qui sont essentiels au fonctionnement :

  • Connecteur ATX 24 broches : Fournit l'alimentation générale de la carte mère. C'est le connecteur d'alimentation principal.
  • Connecteur 12V 4 broches : Dédié à l'alimentation du processeur (souvent appelé connecteur CPU 4 broches). Il doit absolument être branché pour que le système fonctionne correctement.

Assurez-vous que votre bloc d'alimentation dispose de ces deux connecteurs avant d'installer la carte mère. Ces deux connecteurs doivent être branchés simultanément.

Connecteurs additionnels : La carte dispose également d'emplacements pour refroidissement (ventilateur CPU 4 broches, ventilateur châssis 3 broches, ventilateur/pompe à eau 4 broches), mais ceux-ci ne sont optionnels que pour les systèmes spécifiques.

Répondre (soyez le premier)

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice B450M-HDV - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B450M-HDV de la marque ASROCK.

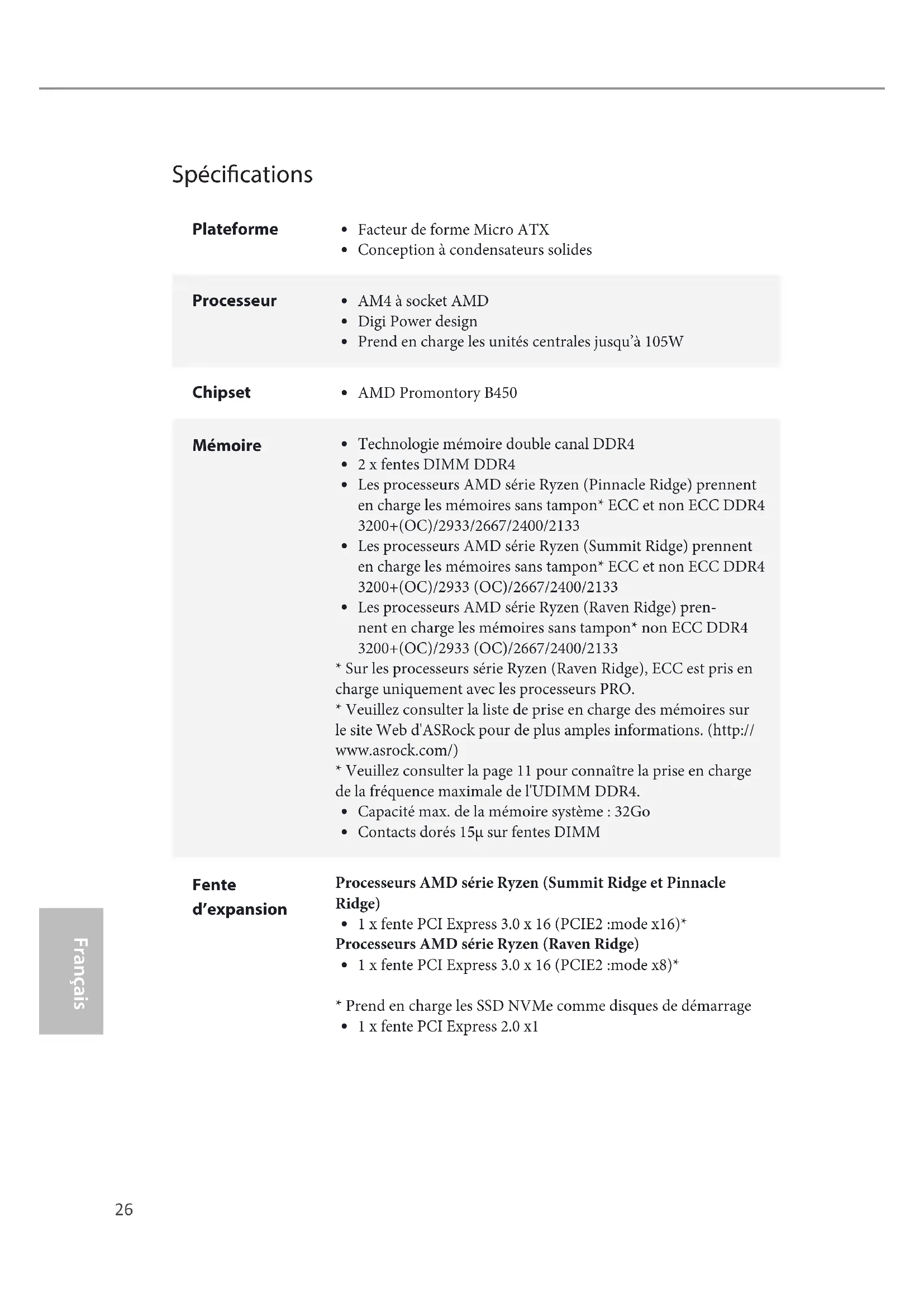

MODE D'EMPLOI B450M-HDV ASROCK

PlateformeFacteur de forme Micro ATXConception à condensateurs solides
ProcesseurAM4 à socket AMDDigi Power designPrend en charge les unités centrales jusqu'à 105W
ChipsetAMD Promontory B450
MémoireTechnologie mémoire double canal DDR42 x fentes DIMM DDR4Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933/2667/2400/2133Les processeurs AMD série Ryzen (Summit Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133Les processeurs AMD série Ryzen (Raven Ridge) prennent en charge les mémoires sans tampon* non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133* Sur les processeurs série Ryzen (Raven Ridge), ECC est pris en charge uniquement avec les processeurs PRO.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)* Veuillez consulter la page 11 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.Capacité max. de la mémoire système : 32GoContacts dorés 15μ sur fentes DIMM
Fente d'expansionProcesseurs AMD série Ryzen (Summit Ridge et Pinnacle Ridge)1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x16)* Processeurs AMD série Ryzen (Raven Ridge)1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x8)* Prend en charge les SSD NVMe comme disques de démarrage1 x fente PCI Express 2.0 x1
GraphiquesCarte graphique AMD RadeonTM série Vega intégrée dans APU série Ryzen** La prise en charge réelle peut varier selon le processeurDirectX 12, Pixel Shader 5.0Mémoire partagée max. 2 GoTrois options de sortie graphique : D-Sub, DVI-D et HDMIPrend en charge la configuration à triple moniteursPrend en charge la technologie HDMI avec résolution maximale de 4K × 2K ( 4096 × 2160 ) @ 24Hz / ( 3840 × 2160 ) @ 30Hz Prend en charge le mode DVI-D avec une résolution maximale de 1920 × 1200 @ 60Hz Prend en charge le mode D-Sub avec une résolution maximale de 2048 × 1536 @ 60 Hz Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)Prend en charge HDCP via ports DVI-D et HDMIPrend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI
AudioAudio 7.1 CH HD (Codec audio Realtek ALC887)*Pour configurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.Prend en charge la protection contre les surtensionsCapuchons ELNA Audio
RéseauPCIE x1 Gigabit LAN 10/100/1000 Mo/sRealtek RTL8111HPrend en charge la fonction Wake-On-LANPrend en charge la protection contre la foudre/les décharges électrostatiquesPrend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE
Connectique du panneau arrière1 x port souris/clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI2 x ports USB 2.0 (Protection contre les décharges électrostatiques)4 x ports USB 3.1 Gen1 (Protection contre les décharges électrostatiques)1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

- 4 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud - 1 x socket Ultra M.2, prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) (avec Summit Ridge, Raven Ridge et Pinnacle Ridge)*

* Prend en charge les SSD NVMe comme disques de démarrage

* Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase pour port d'impression • 1 x embase pour port COM - 1 x embase TPM - 1 x prise DEL d'alimentation et emplacement sur châssis - 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de châssis (3 broches)

* Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le connecteur pour ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24W). * CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches • 1 x connecteur d'alimentation 12 V 4 broches • 1 x connecteur audio panneau frontal - 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques) - 1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Système d'exploitation

• Microsoft® Windows® 10 64 bits
