| 제품 유형 | Micro ATX 메인보드 |
| 소켓 | AMD AM4 |
| 칩셋 | AMD B450 |
| 폼 팩터 | Micro ATX (24.4 x 21.7 cm) |
| 메모리 | 2 x DDR4, 최대 32GB, 듀얼 채널, 최대 3200+ MHz (OC) |
| 그래픽 | D-Sub, DVI-D, HDMI 출력, AMD Ryzen Vega APU 지원 |
| 오디오 | Realtek ALC887, 7.1채널 HD |
| 네트워크 | Realtek RTL8111H, 기가비트 이더넷 |
| 저장 장치 | 4 x SATA3 6Gbps, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA) |
| USB | 후면 2 x USB 2.0, 후면 4 x USB 3.1 Gen1, 추가 USB 헤더 |
| 확장 슬롯 | 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1 |
| 전원 | ATX 24핀, CPU용 12V 4핀 |
| 무게 | 약 0.5kg |
| 호환 CPU | AMD Ryzen 1000, 2000, 3000 시리즈 (BIOS 업데이트 필요) |
| 비디오 출력 | 트리플 모니터, HDMI 4K@30Hz, DVI-D 1920x1200@60Hz |
| 보호 기능 | 솔리드 캐패시터, 과전압 및 정전기 방전 보호 |
| 지원 운영 체제 | Windows 10 64비트 |
| 유지 관리 | 압축 공기로 정기적인 먼지 제거, 습기 피하기 |
| 수리 가능성 | 온라인에서 부품 구매 가능 (캐패시터, 커넥터) |
3 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
ASROCK B450M-HDV 마더보드에는 후면 패널에 위치한 HDMI 포트가 있습니다. 이 포트는 최대 4K(3840 × 2160 @ 30Hz) 해상도를 지원합니다.
HDMI 외에도 B450M-HDV는 후면 패널에 두 가지 다른 비디오 출력 옵션을 제공합니다:
이 마더보드는 삼중 모니터 구성을 지원하여 동시에 세 개의 서로 다른 디스플레이를 연결할 수 있습니다. 이 기능은 통합 그래픽이 있는 Ryzen 프로세서(Vega 시리즈)가 필요합니다.
먼저 마더보드의 두 전원 커넥터가 올바르게 연결되어 있는지 확인하세요:
마더보드의 LED를 확인하고 팬 소리를 들어 전체 전원이 작동하는지 확인하세요.
B450M-HDV에는 2개의 USB 2.0 포트와 4개의 USB 3.1 Gen1 포트가 있습니다. 먼저 이러한 포트 각각에 USB 장치를 테스트하세요(다양한 유형). 모두 작동하지 않으면 문제는 전체 전원 공급 장치에 있습니다.
전면 USB 포트를 사용하는 경우(케이스 앞면) 내부 헤더가 마더보드의 후면 패널에 올바르게 연결되어 있는지 확인하세요:
핀에 구부러짐이 없고 커넥터가 잘 삽입되어 있는지 확인하세요.
ASROCK B450M-HDV 마더보드에는 작동에 필수적인 두 개의 주요 전원 커넥터가 있습니다:
마더보드를 설치하기 전에 전원 공급 장치에 이 두 개의 커넥터가 있는지 확인하십시오. 두 커넥터는 동시에 연결해야 합니다.
추가 커넥터: 이 보드는 냉각을 위한 슬롯도 있습니다(4핀 CPU 팬, 3핀 섀시 팬, 4핀 수조/팬), 하지만 이는 특정 시스템에 대해서만 선택 사항입니다.
기기 설명서 다운로드 마더보드 무료 PDF 형식! 매뉴얼 찾기 B450M-HDV - ASROCK 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. B450M-HDV 브랜드 ASROCK.

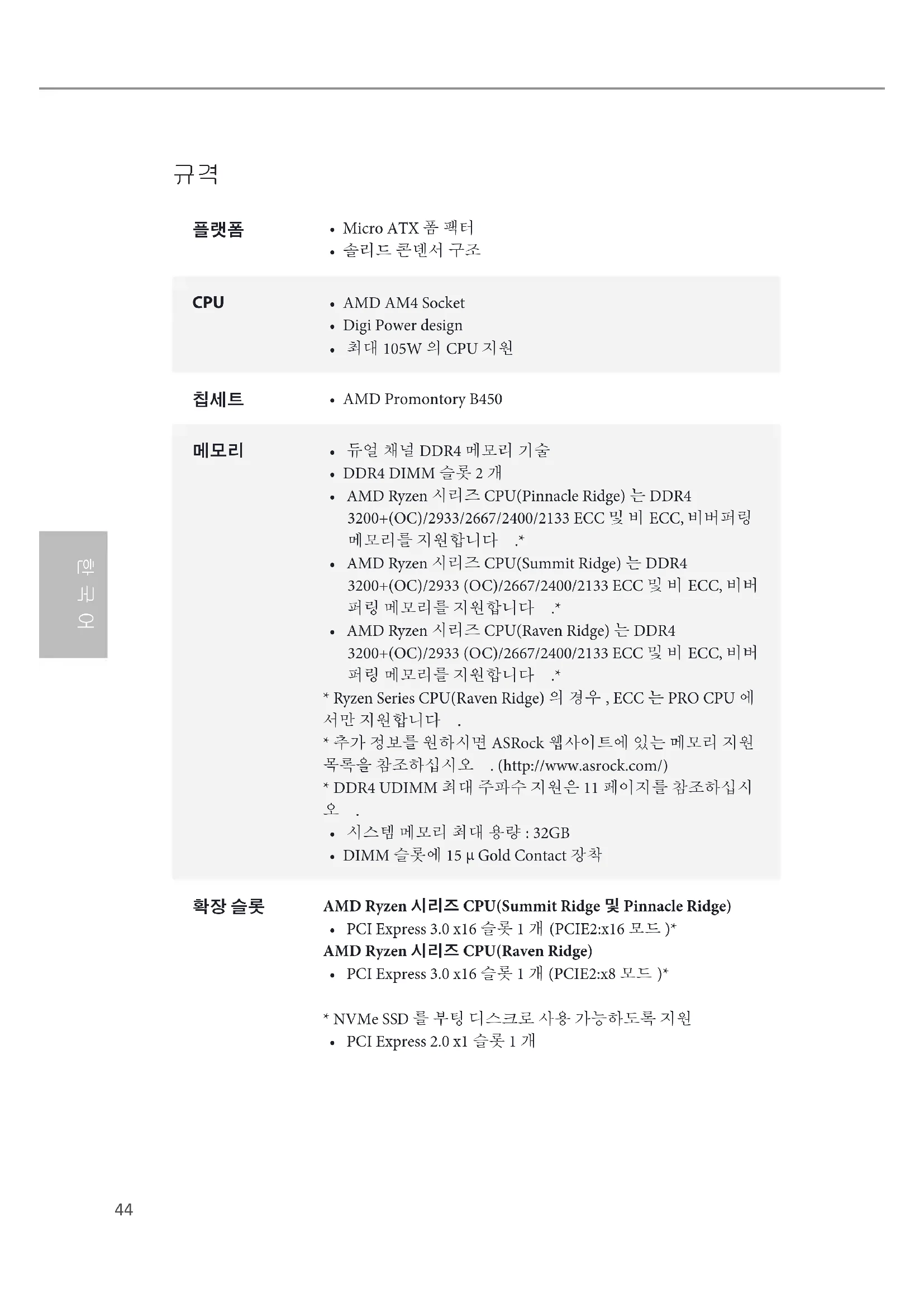

| 플랫폼 | • Micro ATX 품 팩터• 솔리드 콘덴서 구조 |
| CPU | • AMD AM4 Socket• Digi Power design• 최대 105W 의 CPU 지원 |
| 침세트 | • AMD Promontory B450 |
| 메모리 | • 듀얼 채널 DDR4 메모리 기술• DDR4 DIMM 슬롯 2 개• AMD Ryzen 시리즈 CPU(Pinnacle Ridge) 는 DDR43200+(OC)/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*• AMD Ryzen 시리즈 CPU(Summit Ridge) 는 DDR43200+(OC)/2933 (OC)/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*• AMD Ryzen 시리즈 CPU(Raven Ridge) 는 DDR43200+(OC)/2933 (OC)/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .** Ryzen Series CPU(Raven Ridge) 의 경우 , ECC 는 PRO CPU 에서만 지원합니다 .*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원목록을 참조하십시오 .(http://www.asrock.com/) *DDR4 UDIMM 최대 주파수 지원은 11 페이지를 참조하십시오 .*시스템 메모리 최대 용량 : 32GBDIMM 슬롯에 15 μ Gold Contact 장착 |
| 확장 슬롯 | AMD Ryzen 시리즈 CPU(Summit Ridge 및 Pinnacle Ridge)• PCI Express 3.0 x16 슬롯 1 개 (PCIE2:x16 모드 )*AMD Ryzen 시리즈 CPU(Raven Ridge)• PCI Express 3.0 x16 슬롯 1 개 (PCIE2:x8 모드 )**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원• PCI Express 2.0 x1 슬롯 1 개 |
| 그래픽 | • Ryzen Series APU 의 통합형 AMD RadeonTM Vega Series 그래픽 * |
| *실제 지원은 CPU 에 따라 다를 수 있음 | |
| • DirectX 12, Pixel Shader 5.0 | |
| • 최대 공유 메모리 2GB | |
| • 그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI | |
| • 삼중 모니터 지원 | |
| • HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz) | |
| • DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz) | |
| • D-Sub 지원 ( 최대 해상도 2048x1536 @ 60Hz) | |
| • Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요 ) | |
| • DVI-D 및 HDMI 포트를 이용한 HDCP 지원 | |
| • HDMI 포트를 이용한 4K Ultra HD(UHD) 재생 지원 |
| 오디오 | 7.1 CH HD 오디오 (Realtek ALC887 오디오 코덱)*7.1 CH HD 오디오를 구성하려면 HD 전면 페널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화 해야 합니다 . |
| · 서비 보호 지원 | |
| · ELNA 오디오 캡 | |
| LAN | PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111HWake-On-LAN 지원번개 /ESD 보호 지원절전형 이더넷 802.3az 지원PXE 지원 |
| 후면 패널 I/O | PS/2 마우스 / 키보드 포트 1 개D-Sub 포트 1 개DVI-D 포트 1 개HDMI 포트 1 개USB 2.0 포트 2 개 (ESD 보호 지원 )USB 3.1 Gen1 포트 4 개 (ESD 보호 지원 )LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)HD 오디오 책 : 라인 입력 / 전면 스피커 / 마이크 |
- SATA3 6.0 Gb/s 커넥터 4개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다.
- 울트라 M.2 소켓 1개, M 키 타입 2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 (Summit Ridge, Raven Ridge 및 Pinnacle Ridge 탑재) 을 4개 (32 Gb/s) 까지 지원 *
*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
*ASRock U.2 키트 지원
- 인쇄 포트 헤더 1개
• COM 포트 헤더 1개
- TPM 헤더 1개
- 새시 침입 및 스피커 헤더 1개
- CPU 팬 커넥터 (4핀) 1개
*CPU 팬 커넥터는 팬 전력이 최대 1A(12W)인 CPU 팬을 지원합니다.
- 새시 팬 커넥터 (3핀) 1개
*새시 팬 커넥터는 팬 전력이 최대 1A(12W)인 새시 팬을 지원합니다.
- 새시/워터펌프 팬 커넥터 (4핀) 1개 (스마트 팬 속도 제어)
*새시/워터펌프 팬커넥터는 팬전력이 최대 2A(24W)인 수랭식 콜러 팬을 지원합니다.
*3핀 또는 4핀 팬이 사용 중인 경우, CHA_FAN1/WP가 자동으로 감지할 수 있습니다.
- 24핀 ATX 전원 커넥터 1개
- 4핀 12V 전원 커넥터 1개
- 전면 패널 오디오 커넥터 1개
- USB 2.0 헤더 2개 (USB 2.0 포트 4개 지원) (ESD 보호 지원)
- USB 3.1 Gen1 헤더 1개 (USB 3.1 Gen1 포트 2개 지원) (ESD 보호 지원)
- Microsoft® Windows® 10 64-비트
