Тип продукта	Материнская плата Micro ATX
Сокет	AMD AM4
Чипсет	AMD B450
Форм-фактор	Micro ATX (24.4 x 21.7 см)
Память	2 x DDR4, макс. 32 ГБ, двухканальный, до 3200+ МГц (разгон)
Графика	Выходы D-Sub, DVI-D, HDMI, поддержка APU AMD Ryzen Vega
Аудио	Realtek ALC887, 7.1 каналов HD
Сеть	Realtek RTL8111H, Gigabit Ethernet
Хранилище	4 x SATA3 6 Гбит/с, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA)
USB	2 x USB 2.0 (задние), 4 x USB 3.1 Gen1 (задние), дополнительные USB-разъемы
Слоты расширения	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Питание	ATX 24 конт., 12В 4 конт. для CPU
Вес	Примерно 0.5 кг
Совместимые процессоры	AMD Ryzen серии 1000, 2000, 3000 (требуется обновление BIOS)
Видеовыходы	Три монитора, HDMI 4K@30Гц, DVI-D 1920x1200@60Гц
Защита	Твердотельные конденсаторы, защита от перенапряжения и электростатического разряда
Поддерживаемая ОС	Windows 10 64 бита
Обслуживание	Регулярная очистка сжатым воздухом, избегать влажности
Ремонтопригодность	Запчасти доступны онлайн (конденсаторы, разъемы)

Часто задаваемые вопросы - B450M-HDV ASROCK

Какие процессоры совместимы с материнской платой ASRock B450M-HDV?

Материнская плата поддерживает процессоры AMD Ryzen серии 1000 (Summit Ridge), 2000 (Pinnacle Ridge) и 3000 (Matisse) на сокете AM4. Для Ryzen 3000 может потребоваться обновление BIOS.

Какую оперативную память использовать?

Материнская плата поддерживает память DDR4 в двухканальном режиме, два слота. Используйте модули без ECC или ECC (без буфера) в зависимости от процессора. Поддерживаемые частоты: от 2133 МГц до 3200+ МГц при разгоне.

Как установить SSD M.2?

Вставьте SSD M.2 в слот Ultra M.2, расположенный между сокетом CPU и слотом PCIe. Закрепите его прилагаемым винтом. Слот поддерживает форм-факторы 2242, 2260 и 2280, интерфейс SATA или PCIe Gen3 x4.

Могу ли я использовать несколько мониторов с этой материнской платой?

Да, материнская плата поддерживает до трех мониторов одновременно через порты D-Sub, DVI-D и HDMI. Используйте APU Ryzen со встроенной графикой для видеовыходов.

Как обновить BIOS?

Загрузите последнюю версию BIOS с сайта ASRock. Скопируйте файл на USB-флешку, отформатированную в FAT32. Подключите ее к USB-порту и войдите в утилиту Instant Flash в BIOS.

Поддерживает ли материнская плата RAID?

Да, поддерживает режимы RAID 0, RAID 1 и RAID 10 через четыре порта SATA3. Настройте RAID в BIOS после подключения дисков.

Какие разъемы питания необходимы?

Материнская плата требует разъем ATX 24 контакта и разъем 12В 4 контакта (часто называемый CPU 4 контакта) для питания процессора.

Могу ли я установить дискретную видеокарту?

Да, слот PCIe 3.0 x16 поддерживает видеокарты. Если вы используете процессор Ryzen со встроенной графикой, вы можете подключить видеокарту, и выходы материнской платы будут отключены.

Каков примерный вес материнской платы?

Вес составляет примерно 0,5 кг (без упаковки). Будьте осторожны при установке.

Как чистить материнскую плату?

Регулярно очищайте сжатым воздухом. Избегайте влажности и химикатов. При необходимости используйте мягкую слегка влажную ткань.
Никогда не используйте спирт или растворители.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B450M-HDV ASROCK

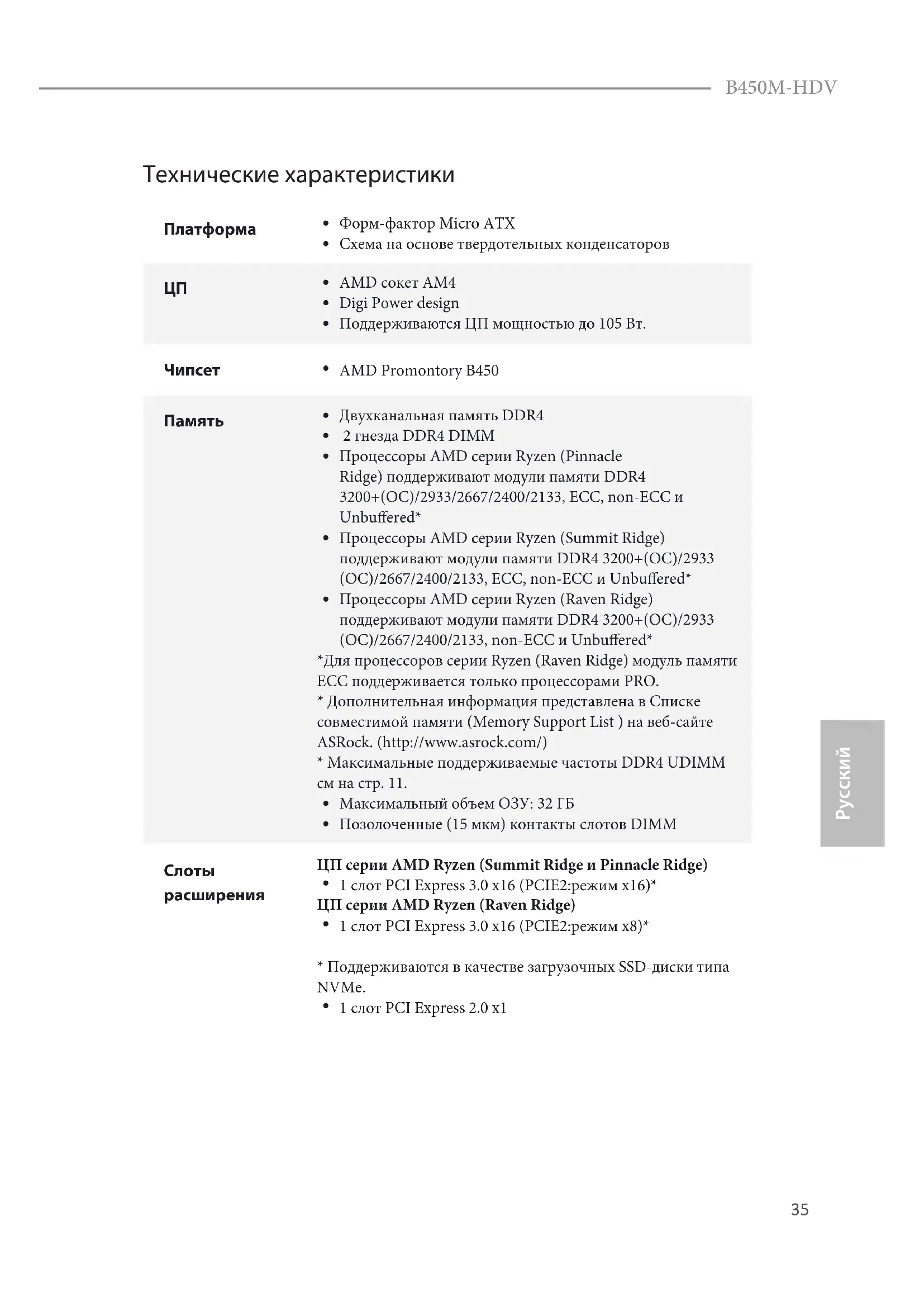

Технические характеристики

Платформа	Форм-фактор Micro ATXСхема на основе твердотельных конденсаторов
ЦП	AMD сокет AM4Digi Power designПоддерживаются ЦП мощностью до 105 Вт.
Чипсет	AMD Promontory B450
Память	Двухканальная память DDR42 гнезда DDR4 DIMMПроцессоры AMD серии Ryzen (Pinnacle Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933/2667/2400/2133, ECC, non-ECC и Unbuffered*Процессоры AMD серии Ryzen (Summit Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, ECC, non-ECC и Unbuffered*Процессоры AMD серии Ryzen (Raven Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, non-ECC и Unbuffered**Для процессоров серии Ryzen (Raven Ridge) модуль памяти ECC поддерживается только процессорами PRO.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)* Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 11.Максимальный объем ОЗУ: 32 ГБПозолоченные (15 мкм) контакты слотов DIMM
Слоты расширения	ЦП серии AMD Ryzen (Summit Ridge и Pinnacle Ridge)1 слот PCI Express 3.0 x16 (PCIE2:режим x16)*ЦП серии AMD Ryzen (Raven Ridge)1 слот PCI Express 3.0 x16 (PCIE2:режим x8)*Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 слот PCI Express 2.0 x1
Графическаяподсистема	Встроенный видеодаптер AMD RadeonTM серии Vega впроцессорах APU серии Ryzen**Фактическая поддержка зависит от процессораDirectX 12, пиксельные шейдеры 5.0Максимальный объем общей памяти: 2 ГБТри видеовыхода: D-Sub, DVI-D и HDMIПоддержка работы с тремя мониторамиПоддерживается HDMI с максимальным разрешениемдо 4K x 2K (4096x2160) при частоте обновления 24 Гц(3840x2160 при 30 Гц)На выходе DVI-D поддерживается максимальноеразрешение до 1920x1200 при частоте обновления 60 ГцМакс. разрешение на выходе D-Sub: 2048x1536 причастоте обновления 60 ГцПоддерживаются Auto Lip Sync, Deep Color (12 бит/цвет),хvYCC и HBR (High Bit Rate Audio) через порт HDMI(требуется соответствующий HDMI-монитор)Поддержка функции HDCP через порты DVI-D и HDMIПоддержка вывода видео с разрешением 4K Ultra HD(UHD) на порт HDMI
Звук	7.1-канальный звук высокой четкости (аудиокодекRealtek ALC887)*Для настройки 7.1-канального звук высокой четкостиHD Audio используйте переднюю аудиопанель HDи активируйте функцию многоканального звука ваудиодрайвере.Защита от перепадов напряжения в электрической сетиКонденсаторы для аудиосистем ELNA
LAN	PCIE x1 Gigabit LAN 10/100/1000 Мбит/сRealtek RTL8111HПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
Порты ввода-вывода назадней панели	1 порт PS/2 для мыши/клавиатуры1 порт D-Sub1 порт DVI-D1 порт HDMI2 порта USB 2.0 (с защитой от электростатическихразрядов)4 портов USB 3.1 Gen1 (с защитой от электростатическихразрядов)1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)Разъемы HD Audio: линейный вход / фронтальные AC /микрофон
Запоминающие устройства	4 порта SATA3 со скоростью передачи данных 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».1 слот Ultra M.2, поддерживает модуль M.2 SATA3 типа 2242/2260/2280 со скоростью обмена данными 6,0 Гбит/с с ключом М и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с с ЦП Summit Ridge, Raven Ridge и Pinnacle Ridge)*Поддерживаются в качестве загрузочных SSD-диски типа NVMe.* Поддерживается комплект ASRock U.2
Разъемы	1 колодка порта принтера1 колодка COM-порта1 колодка ТРМ1 колодка с разъемами датчика вскрытия корпуса и динамика1 разъем для вентилятора охлаждения ЦП, 4-контактный* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).1 разъем для корпусного вентилятора (3-контактный)* Разъем корпусного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).1 разъем для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)* Разъем для корпусного вентилятора или водяной помпы поддерживает вентилятор водяного охлаждения с потребляемым током не более 2 А (24 Вт).* Для разъемов CHA_FAN1/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.1 разъем питания ATX, 24-контактный1 разъем питания 12 В, 4-контактный1 аудиоразъем для передней панели2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)
Операционные системы	Microsoft® Windows® 10 (64-разрядная)
