INSTRUKCJA OBSŁUGI B450M-HDV ASROCK

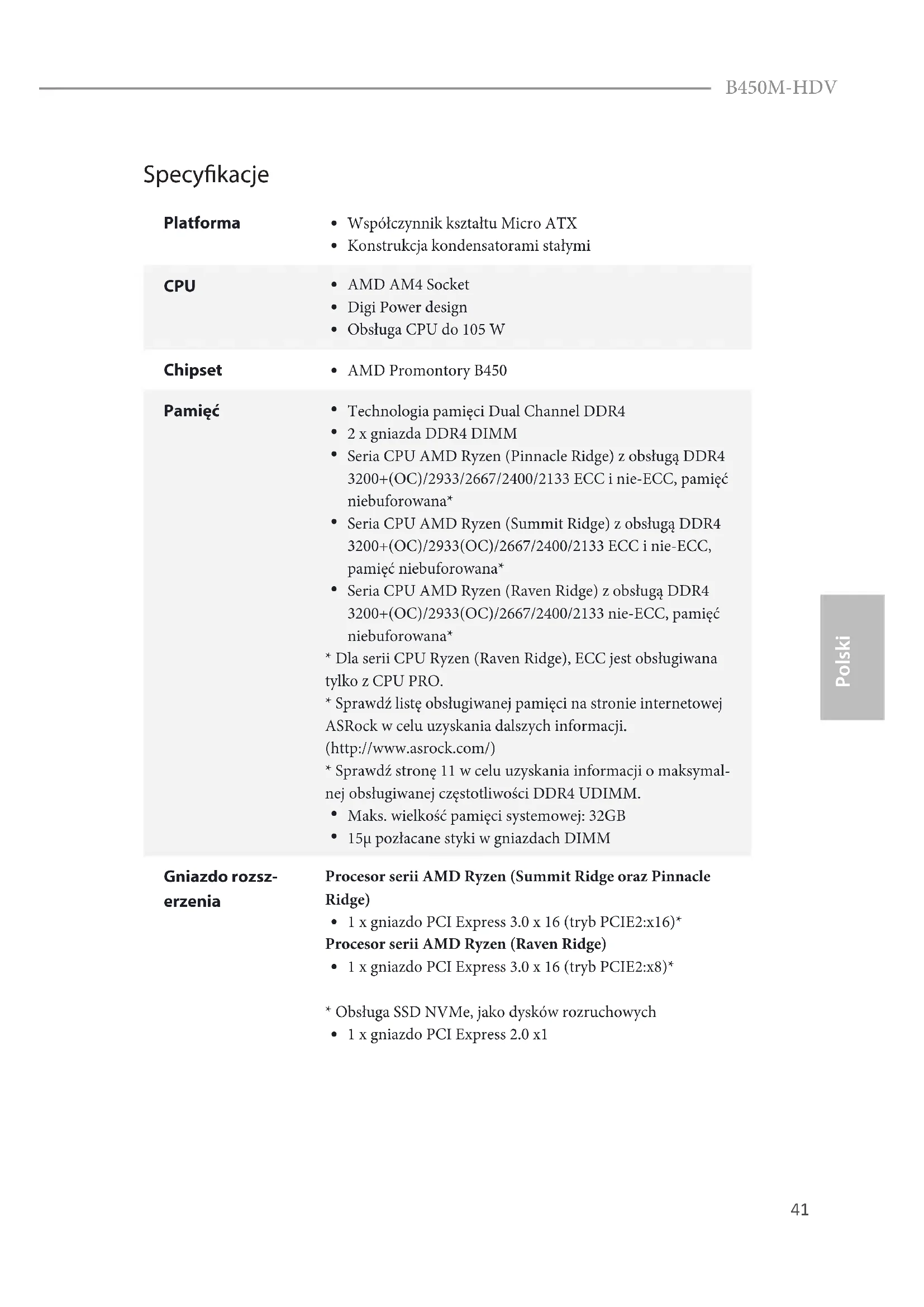

Polski Specykacje Platforma

Współczynnik kształtu Micro ATX

Konstrukcja kondensatorami stałymi CPU

Obsługa CPU do 105 W Chipset

Seria CPU AMD Ryzen (Pinnacle Ridge) z obsługą DDR4 3200+(OC)/2933/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*

Seria CPU AMD Ryzen (Summit Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*

Seria CPU AMD Ryzen (Raven Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 nie-ECC, pamięć niebuforowana*

• Dla serii CPU Ryzen (Raven Ridge), ECC jest obsługiwana tylko z CPU PRO.

• Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

• Sprawdź stronę 11 w celu uzyskania informacji o maksymal- nej obsługiwanej częstotliwości DDR4 UDIMM.

Maks. wielkość pamięci systemowej: 32GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozsz- erzenia Procesor serii AMD Ryzen (Summit Ridge oraz Pinnacle Ridge)

• Obsługa SSD NVMe, jako dysków rozruchowych

Zintegrowana karta graczna AMD Radeon

serii Vega w APU serii Ryzen*

• Rzeczywista obsługa zależy od CPU

Maks. współdzielona pamięć 2GB

Opcje trzech wyjść gracznych: D-Sub, DVI-D i HDMI

Obsługa trzech monitorów

Obsługa HDMI z maks. rozdzielczością do 4K x 2K (4096x2160) przy 24Hz / (3840x2160) przy 30Hz

Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 2048x1536 przy 60Hz

Obsługa HDCP z portami DVI-D i HDMI

Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI Audio

Dźwięk HD 7.1 CH (kodek audio Realtek ALC887)

• Aby skongurować dźwięk 7.1 CH HD wymagane jest użycie modułu panelu czołowego HD i włączenie funkcji dźwięku wielokanałowego za pośrednictwem sterownika audio.

Obsługa zabezpieczenia przed przepięciami

Obsługa zabezpieczenia przed wyładowaniami atmosfery- cznymi/ESD

Obsługa PXE Tylny panel Wejścia/Wyjścia

1 x port myszy/klawiatury PS/2

2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)

4 x porty USB 3.1 Gen1 (Obsługa zabezpieczenia ESD)

Gniazda audio HD: Wejście liniowe / Głośnik przedni / MikrofonB450M-HDV

Polski Przechowywanie

1 x gniazdo Ultra M.2, obsługa M Key typu 2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) (z Summit Ridge, Raven Ridge oraz Pinnacle Ridge)*

• Obsługa SSD NVMe, jako dysków rozruchowych

• Obsługa ASRock U.2 Kit Złącze

1 x złącze główkowe portu drukarki

1 x złącze główkowe portu COM

1 x złącze główkowe TPM

1 x złącze główkowe naruszenia obudowy i głośnika

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

1 x złącze wentylatora obudowy (3-pinowe)

• Złącze wentylatora obudowy obsługuje wentylator obudowy maksymalnym prądem zasilania wentylatora 1 A (12 W).

1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2 A (24 W).

• CHA_FAN1/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

1 x 4 pinowe złącze zasilania 12 V

1 x złącze audio na panelu przednim

2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

1 x porty główkowe USB 3.1 Gen1 (obsługa 2 portów USB

3.1 Gen1) (obsługa zabezpieczenia ESD)
