B450M-HDV - Placa-mãe ASROCK - Manual de utilização gratuito

Tipo de produto	Placa-mãe Micro ATX
Soquete	AMD AM4
Chipset	AMD B450
Fator de forma	Micro ATX (24.4 x 21.7 cm)
Memória	2 x DDR4, máx 32 GB, dual channel, até 3200+ MHz (OC)
Gráficos	Saídas D-Sub, DVI-D, HDMI, suporta APUs AMD Ryzen Vega
Áudio	Realtek ALC887, 7.1 canais HD
Rede	Realtek RTL8111H, Gigabit Ethernet
Armazenamento	4 x SATA3 6 Gbit/s, 1 x Ultra M.2 (PCIe Gen3 x4 / SATA)
USB	2 x USB 2.0 (traseiro), 4 x USB 3.1 Gen1 (traseiro), conectores USB adicionais
Conectores de expansão	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Alimentação	ATX 24 pinos, 12V 4 pinos para CPU
Peso	Aproximadamente 0,5 kg
Processadores compatíveis	AMD Ryzen série 1000, 2000, 3000 (atualização de BIOS necessária)
Saídas de vídeo	Triplo monitor, HDMI 4K@30Hz, DVI-D 1920x1200@60Hz
Proteções	Capacitores sólidos, proteção contra sobretensão e descargas eletrostáticas
Sistema operacional suportado	Windows 10 64 bits
Manutenção	Limpeza regular com ar comprimido, evitar umidade
Capacidade de reparo	Peças de reposição disponíveis online (capacitores, conectores)

Perguntas frequentes - B450M-HDV ASROCK

Quais processadores são compatíveis com a placa-mãe ASRock B450M-HDV?

A placa-mãe suporta processadores AMD Ryzen série 1000 (Summit Ridge), 2000 (Pinnacle Ridge) e 3000 (Matisse) no socket AM4. Uma atualização de BIOS pode ser necessária para Ryzen 3000.

Qual tipo de memória RAM usar?

A placa-mãe suporta memória DDR4 em dual channel, com dois slots. Use módulos não-ECC ou ECC (sem buffer) conforme o processador. As frequências suportadas vão de 2133 MHz a 3200+ MHz em overclocking.

Como instalar um SSD M.2?

Insira o SSD M.2 no slot Ultra M.2 localizado entre o soquete da CPU e o slot PCIe. Fixe-o com o parafuso fornecido. O slot suporta formatos 2242, 2260 e 2280, em interface SATA ou PCIe Gen3 x4.

Posso usar vários monitores com esta placa-mãe?

Sim, a placa-mãe suporta até três monitores simultaneamente via portas D-Sub, DVI-D e HDMI. Use uma APU Ryzen com gráficos integrados para as saídas de vídeo.

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da ASRock. Copie o arquivo para um pen drive formatado em FAT32. Conecte-o à porta USB e acesse o utilitário Instant Flash na BIOS.

A placa-mãe suporta RAID?

Sim, ela suporta modos RAID 0, RAID 1 e RAID 10 através das quatro portas SATA3. Configure o RAID na BIOS após conectar os discos.

Quais são os conectores de alimentação necessários?

A placa-mãe requer um conector ATX de 24 pinos e um conector de 12V de 4 pinos (frequentemente chamado de CPU de 4 pinos) para alimentar o processador.

Posso instalar uma placa de vídeo dedicada?

Sim, o slot PCIe 3.0 x16 aceita placas de vídeo. Se você usar um processador Ryzen com gráficos integrados, pode conectar a placa de vídeo, e as saídas da placa-mãe serão desativadas.

Qual é o peso aproximado da placa-mãe?

O peso é de aproximadamente 0,5 kg (sem embalagem). Manuseie a placa com cuidado durante a instalação.

Como limpar a placa-mãe?

Limpe regularmente com ar comprimido. Evite umidade e produtos químicos. Se necessário, use um pano macio levemente úmido.
Nunca use álcool ou solventes.

MANUAL DE UTILIZADOR B450M-HDV ASROCK

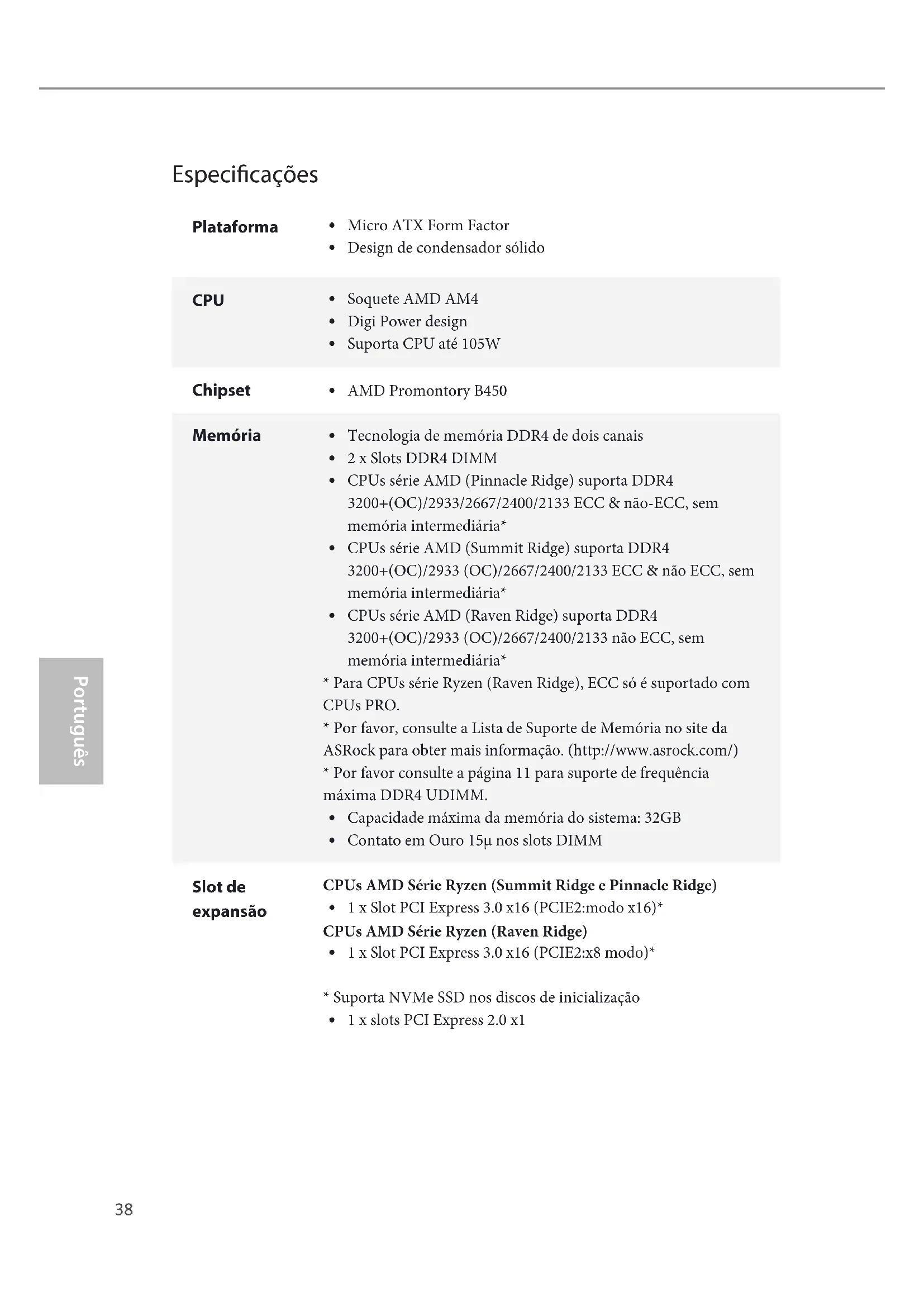

Plataforma	• Micro ATX Form Factor• Design de condensador sólido
CPU	• Soquete AMD AM4• Digi Power design• Suporta CPU até 105W
Chipset	• AMD Promontory B450
Memória	• Tecnologia de memória DDR4 de dois canais• 2 x Slots DDR4 DIMM• CPUs série AMD (Pinnacle Ridge) suporta DDR4 3200+(OC)/2933/2667/2400/2133 ECC & não-ECC, sem memória intermediária*• CPUs série AMD (Summit Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & não ECC, sem memória intermediária*• CPUs série AMD (Raven Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 não ECC, sem memória intermediária** Para CPUs série Ryzen (Raven Ridge), ECC só é suportado com CPUs PRO.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)* Por favor consulte a página 11 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 32GB• Contato em Ouro 15μ nos slots DIMM
Slot de expansão	CPUs AMD Série Ryzen (Summit Ridge e Pinnacle Ridge)• 1 x Slot PCI Express 3.0 x16 (PCIE2:modo x16)*CPUs AMD Série Ryzen (Raven Ridge)• 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 modo)*• Suporta NVMe SSD nos discos de inicialização• 1 x slots PCI Express 2.0 x1
Gráficos	• AMD RadeonTM Integrado Série Vega Gráficas na Série Ryzen APU* * Suporte atual pode vairar por CPU • DirectX 12, Pixel Shader 5.0 • Memória compartilhada máxima de 2GB • Três opções de saída de gráficos: D-Sub, DVI-D e HDMI • Suporta configuração com três monitores • Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz • Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz • Suporta D-Sub com resolução máxima de até 2048x1536 @ 60Hz • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI) • Suporta HDCP com Portas DVI-D e HDMI • Suporta reprodução HD Ultra (UHD) 4K com Porta HDMI
Áudio	• Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Realtek ALC887) *Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi- canal pelo driver de áudio. • Suporta Proteção de Sobretensão • Fones de Áudio ELNA
LAN	• LAN Gigabit 10/100/1000 Mb/s PCIE x1 • Realtek RTL8111H • Suporta Wake-On-LAN • Oferece Suporte à Proteção de Relâmpago/ESD • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE
E/S do painel posterior	• 1 x Porta PS/2 para mouse/teclado • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x Porta HDMI • 2 x Portas USB 2.0 (Suporta Proteção ESD) • 4 x Portas USB 3.1 Gen1 (Suporta Proteção ESD) • 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE) • Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone

Armazenamento

• 4 x Conectores SATA3 6,0 Gb/s, suporta RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Conexão a Quente
• 1 x Soquete Ultra M.2, suporta M chave digite 2242/2260/2280 módulo M.2 SATA3 6,0 Gb/s e M.2 PCI Express até Gen3 x4 (32 Gb/s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge)*

* Suporta NVMe SSD nos discos de inicialização

* Suporta Kit U.2 ASRock

Conector

• 1 x Suporte Porta Impressão

• 1 x Suporte porta COM

• 1 x Intrusão do Chassi e Cabeçote de Autofalante

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

• 1 x Conector da ventoinha do Gabinete (3 pinos)

* O Conector do Ventilador do Chassi suporta o ventilador do chassi de potência do ventilador máxima de 1A (12W).

- 1 x Conector do ventilador do chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Conector do Ventilador do Chassi/Bomba de Água suporta o ventilador refrigerador a água de potência do ventilador máxima de 2A (24W).

* CHA_FAN1/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

• 1 x Conector alimentação ATX 24 pinos

• 1 x Conector de energia 4-pinos 12V

• 1 x Conector de áudio do painel frontal

- 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)

- 1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1) (Suporta Proteção ESD)

• Microsoft® Windows® 10 64-bit
