使用説明書 B450M-HDV ASROCK

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

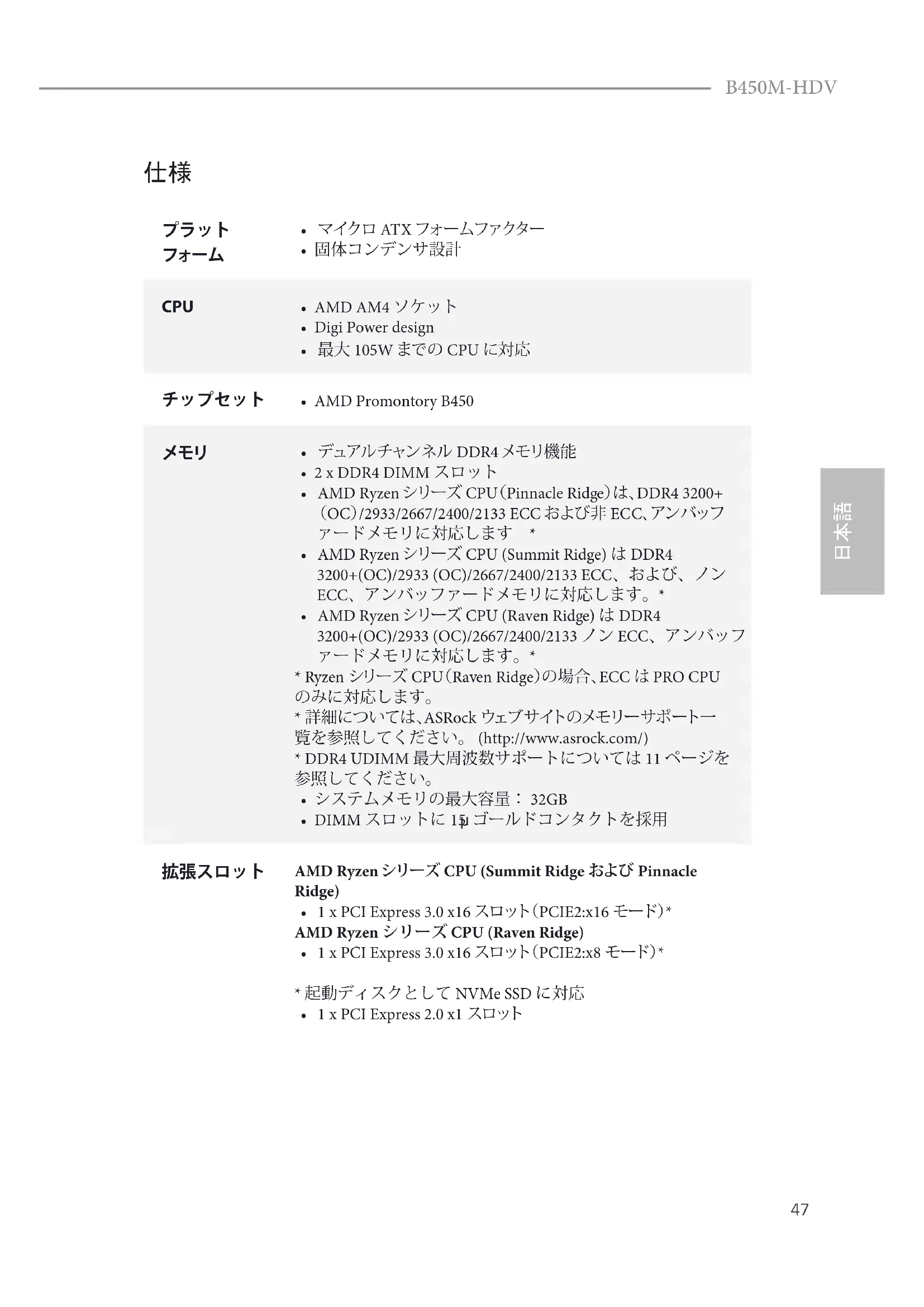

プラットフォーム

マイクロATXフォームファクター固体コンデンサ設計

CPU	AMD AM4 ソケットDigi Power design最大 105W までの CPU に対応

チップセット

• AMD Promontory B450

メモリ

デュアルチャンネル DDR4 メモリ機能2 x DDR4 DIMM スロットAMD Ryzen シリーズ CPU (Pinnacle Ridge) は、DDR4 3200+ (OC)/2933/2667/2400/2133 ECC および非 ECC、アンバッファードメモリに対応します *AMD Ryzen シリーズ CPU (Summit Ridge) は DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC、および、ノン ECC、アンバッファードメモリに対応します。*AMD Ryzen シリーズ CPU (Raven Ridge) は DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ノン ECC、アンバッファードメモリに対応します。*Ryzen シリーズ CPU (Raven Ridge) の場合、ECC は PRO CPU のみに対応します。詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)* DDR4 UDIMM 最大周波数サポートについては 11 ページを参照してください。システムメモリの最大容量:32GBDIMM スロットに 15 ゴールドコンタクトを採用

拡張スロット AMD Ryzen シリーズ CPU (Summit Ridge および Pinnacle Ridge)

• 1 x PCI Express 3.0 x16 スロット(PCIE2:x16 モード)*AMD Ryzen シリーズ CPU (Raven Ridge)

• 1 x PCI Express 3.0 x16 スロット(PCIE2:x8 モード)*

*起動ディスクとしてNVMe SSDに対応• 1 x PCI Express 2.0 x1 スロット

グラフィックス

- AMD Radeon™ Vega シリーズグラフィックスを Ryzen シリーズ APU に統合 *

*実際のサポートは CPU によって異なることがあります

- DirectX 12、Pixel Shader 5.0

- 最大共有メモリ 2GB

- 3つのグラフィックス出力オプション: D-Sub、DVI-D、HDMI

- 3台のモニターに対応

- HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

- DVI-D に対応、最大解像度 1920x1200 @60Hz

- D-Sub をサポート。最大解像度 2048x1536 @60Hz

- HDMI ポートでオートリップシンク、ディープカラー（12bpc）、xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

- DVI-D ポートと HDMI ポートで HDCP に対応

- HDMI ポートで 4K Ultra HD (UHD) 再生に対応

オーディオ

- 7.1 CH HD オーディオ (Realtek ALC887 Audio Codec)

*7.1 CH HD オーディオを設定するためには、HD フロントパネルのオーディオモジュールを使用し、オーディオドライバを通してマルチチャンネルオーディオ機能を有効にする必要があります。

- サージ保護に対応

- ELNA 製オーディオコンデンサ

LAN

- PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• Realtek RTL8111H

- Wake-On-LAN(ウェイク オン ラン)に対応

- 雷 / 静電気放電(ESD)保護に対応

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXE をサポート

リアパネル

- 1 x PS/2 マウス / キーボードポート

I/O

- 1 x D-Sub ポート

- 1 x DVI-D ポート

- 1 x HDMI ポート

- 2 x USB 2.0 ポート（静電気放電（ESD）保護に対応）

- 4 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）

- LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)

- HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ

• 4 x SATA3 6.0 Gb/s コネクタ、RAID (RAID 0、RAID 1、RAID 10)、NCQ、AHCI およびホットプラグ機能に対応
• 1 x ウルトラ M.2 ソケット、M Key タイプ 2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) (Summit Ridge、Raven Ridge および Pinnacle Ridge の場合) までの M.2 PCI Express モジュールに対応 *

*起動ディスクとしてNVMe SSDに対応

* ASRock U.2 キットに対応

コネクタ

- 1x プリントポートヘッダー

- 1xCOMポートヘッダー

- 1xTPMヘッダー

- 1xシャーシイントルージョンとスピーカーヘッダー

- 1 x CPU ファンコネクタ(4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 1xシャーシファンコネクタ(3ピン)

*シャーシファンコネクタは最大1A (12W) の出力のシャーシファンに対応します。

- 1xシャーシ / ウォーターポンプファンコネクタ (4ピン) (スマートファン速度制御)

*シャーシ / ウォーターボンプファンコネクタは最大 2A (24W) の出力の水冷ファンに対応します。

* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

- 1 x 24 ピン ATX 電源コネクタ

- 1x4ピン12V電源コネクタ

- 1x前面パネルオーディオコネクタ

- 2 x USB 2.0 ヘッダー(4つの USB 2.0 ポートに対応)(静電気放電（ESD）保護に対応)

- 1 x USB 3.1 Gen1 ヘッダー(2 つの USB 3.1 Gen1 ポートに対応) (静電気放電（ESD）保護に対応)

OS

- Microsoft® Windows® 10 64-bit
