用户手册 B450M-HDV ASROCK

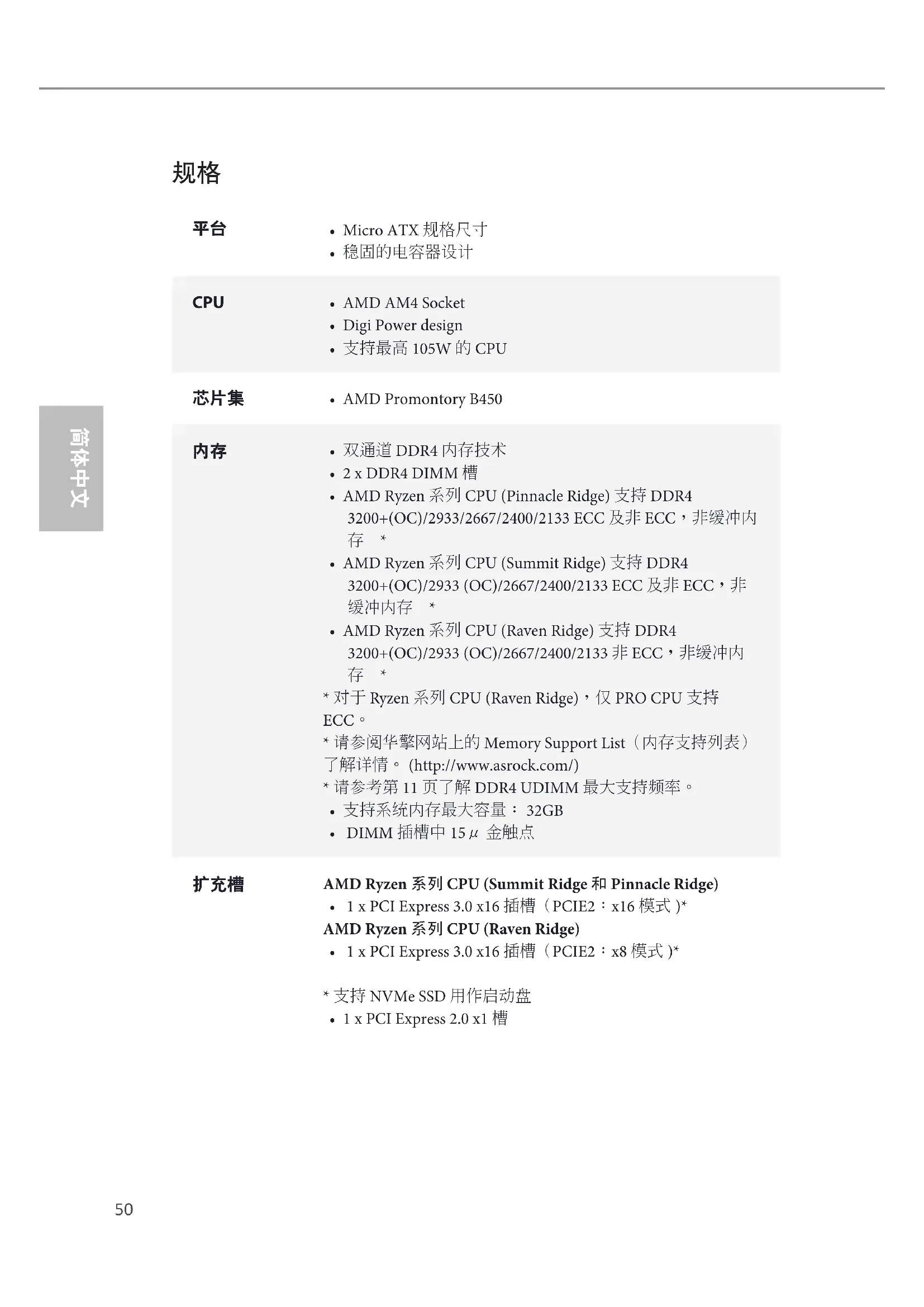

平台	• Micro ATX规格尺寸•稳固的电容器设计
CPU	• AMD AM4 Socket• Digi Power design•支持最高105W的CPU
芯片集	• AMD Promontory B450
内存	•双通道DDR4内存技术•2 x DDR4 DIMM槽•AMD Ryzen系列CPU (Pinnacle Ridge)支持DDR43200+(OC)/2933/2667/2400/2133 ECC及非ECC,非缓冲内存*•AMD Ryzen系列CPU (Summit Ridge)支持DDR43200+(OC)/2933 (OC)/2667/2400/2133 ECC及非ECC,非缓冲内存*•AMD Ryzen系列CPU (Raven Ridge)支持DDR43200+(OC)/2933 (OC)/2667/2400/2133非ECC,非缓冲内存**对于Ryzen系列CPU (Raven Ridge),仅PRO CPU支持ECC。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/) *请参考第11页了解DDR4 UDIMM最大支持频率。•支持系统内存最大容量:32GB•DIMM插槽中15μ金触点
扩充槽	AMD Ryzen系列CPU (Summit Ridge和Pinnacle Ridge)•1 x PCI Express 3.0 x16插槽(PCIE2:x16模式)*AMD Ryzen系列CPU (Raven Ridge)•1 x PCI Express 3.0 x16插槽(PCIE2:x8模式)*支持NVMe SSD用作启动盘•1 x PCI Express 2.0 x1槽
图形	· Ryzen 系列 APU 中的集成 AMD RadeonTM Vega 系列图形 *实际支持可能视 CPU 而变化· DirectX 12、Pixel Shader 5.0· 最大共享内存 2GB· 3 个图形输出选项: D-Sub、DVI-D 和 HDMI· 支持三台显示器· 支持 HDMI, 24Hz 时最大分辨率可达 4K x 2K (4096x2160)/30Hz 时可达 (3840x2160)· 支持 DVI-D, 60Hz 时最大分辨率达 1920x1200· 支持 D-Sub, 60Hz 时最大分辨率达 2048x1536· 通过 HDMI 端口(需要兼容的 HDMI 显示器)支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR(高位速率音频)· 通过 DVI-D 和 HDMI 端口支持 HDCP· 通过 HDMI 端口支持 4K 超高清 (UHD) 播放

音频	7.1 CH 高清音频 (Realtek ALC887 音频编解码器) *要配置 7.1 CH 高清音频,需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。支持电涌保护ELNA 音频电容
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTI.8111H支持 Wake-On-LAN(网上唤醒)支持雷电 /ESD 保护支持高能效以太网 802.3az支持 PXE

后面板 I/O

1 x PS/2 鼠标 / 键盘端口1 x D-Sub 端口1 x DVI-D 端口1 x HDMI 端口2 x USB 2.0 端口(支持 ESD 保护)4 x USB 3.1 Gen1 端口(支持 ESD 保护)1 x RJ-45 LAN 端口,带 LED(ACT/LINK LED 和 SPEED LED)高清音频插孔:线路输入 / 前扬声器 / 麦克风

存储

- 4 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔

- 1 x 超级 M.2 接口，支持 M Key 类型 2242/2260/2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s) (Summit Ridge、Raven Ridge 和 Pinnacle Ridge)）*

* 支持 NVMe SSD 用作启动盘

* 支持华擎 U.2 套件

接口

- 1x打印端口接脚

- 1xCOM端口接头

- 1xTPM接脚

- 1x机箱侵入和扬声器接脚

- 1xCPU风扇接口 (4针)

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

- 1x机箱风扇接口 (3针)

* 机箱风扇接口支持功率最大为 1A (12W) 的机箱风扇。

- 1x机箱/水泵风扇接口（4针）（智能风扇速度控制）

*机箱 /水泵风扇接口支持功率最大为2A(24W)的水冷风扇。

* CHA_FAN1/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

- 1x24针ATX电源接口

- 1x4针 12V电源接口

- 1x前面板音频接口

- 2x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）

- 1 x USB 3.1 Gen1 接脚（支持 2 个 USB 3.1 Gen1 端口，支持 ESD 保护）

操作系统

- Microsoft® Windows® 10 64-bit

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

規格

平台	• Micro ATX 尺寸 • 固態電容設計
CPU	• AMD AM4 Socket • Digi Power design • 支援最高 105W CPU
晶片組	• AMD Promontory B450
記憶體	• 雙通道 DDR4 記憶體技術 • 2 x DDR4 DIMM 插槽 • AMD Ryzen 系列 CPU (Pinnacle Ridge) 支援 DDR4 3200+(OC)/2933/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 * • AMD Ryzen 系列 CPU (Summit Ridge) 支援 DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 * • AMD Ryzen 系列 CPU (Raven Ridge) 支援 DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 非 ECC、無緩衝記憶體 * * 若使用 Ryzen 系列 CPU (Raven Ridge), 僅 PRO CPU 支援 ECC。 * 如需更多資訊,請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) * 關於 DDR4 UDIMM 最高頻率支援,請參閱第 11 頁。 • 最大系統記憶體容量: 32GB • 15 μ 特厚鍍金插槽

擴充插槽

AMD Ryzen 系列 CPU (Summit Ridge 及 Pinnacle Ridge)

1 x PCI Express 3.0 x16 插槽 (PCIE2 : x16 模式 )*

AMD Ryzen 系列 CPU (Raven Ridge)

1 x PCI Express 3.0 x16 插槽 (PCIE2 : x8 模式 )*

*支援 NVMe SSD 作為開機磁碟 • 1 x PCI Express 2.0 x1 插槽

顯示卡	·整合式AMD RadeonTM Vega Series Graphics內建於Ryzen系列APU*·實際支援可能隨CPU改變·DirectX 12、Pixel Shader 5.0·最大共用記憶體2GB·三個圖形輸出選項:D-Sub、DVI-D及HDMI·支援三台顯示器·支援最高可達4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz解析度的HDMI·支援最高達1920x1200 @ 60Hz解析度的DVI-D·最高支援2048x1536 @ 60Hz解析度的D-Sub·支援使用HDMI連接埠(需相容於HDMI監視器)的Auto Lip Sync、Deep Color (12bpc)、xvYCC及HBR(高位元率音訊)·支援含DVI-D及HDMI連接埠的HDCP·支援使用HDMI連接埠進行4K Ultra HD (UHD)播放
音訊	·7.1 CH HD 音訊(Realtek ALC887 音訊轉碼器)*若要設定7.1 CH HD 音訊,必須使用HD前面板音訊模組,並透過音訊驅動程式啟用多聲道音訊功能。·支援突波保護·ELNA 音響級電容
LAN	·PCIE x1 Gigabit LAN 10/100/1000 Mb/s·Realtek RTL8111H·支援網路喚醒·支援雷擊/靜電保護·支援802.3az EEE節能乙太網路·支援PXE
後面板I/O	·1 x PS/2 滑鼠/鍵盤連接埠·1 x D-Sub 連接埠·1 x DVI-D 連接埠·1 x HDMI 連接埠·2 x USB 2.0 連接埠(支援靜電保護)·4 x USB 3.1 Gen1 連接埠(支援靜電保護)·1 x RJ-45 LAN 連接埠,含LED(ACT/LINK LED及SPEED LED)·HD 音訊插孔:線路輸入/前置喇叭/麥克風
儲存裝置	·提供4x SATA3 6.0 Gb/s接頭,支援RAID (RAID 0、RAID 1、與RAID 10)、NCQ、AHCI及熱插拔·1x Ultra M.2插座,支援M Key型2242/2260/2280 M.2 SATA3 6.0 Gb/s模組與M.2 PCI Express模組(最高可達Gen3 x4 (32 Gb/s))類型(配備Summit Ridge、Raven Ridge及Pinnacle Ridge)* *支援NVMe SSD作為開機磁碟*支持華擎 U.2套件
接頭	·1x列印連接埠排針·1xCOM連接埠排針·1xTPM排針·1x機殼防護及喇叭排針·1xCPU風扇接頭(4-pin)*CPU風扇接頭支援最高1A (12W)風扇功率的CPU風扇。·1x機殼風扇接頭(3-pin)*機殼風扇接頭支援最高1A (12W)風扇功率的機殼風扇。·1x機殼/水冷幫浦風扇接頭(4-pin)(智慧型風扇速度控制)*機殼/水冷幫浦風扇接頭支援最高2A (24W)風扇功率的水冷風扇。*如果3-pin或4-pin風扇使用中,可自動偵測CHA_FAN1/WP。·1x24 pin ATX電源接頭·1x4 pin 12V電源接頭·1x前面板音訊接頭·2xUSB 2.0排針(支援4個USB 2.0連接埠)(支援靜電保護)·1xUSB 3.1 Gen1排針(支援2個USB 3.1 Gen1連接埠)(支援靜電保護)
作業系統	·Microsoft® Windows® 10 64-bit

Spesifikasi

Platform	Bentuk dan Ukuran Micro ATXDesain Kapasitor Solid
CPU	Soket AMD AM4Desain Digi PowerMendukung CPU hingga 105W
Chipset	AMD Promontory B450
Memori	Teknologi Memori DDR4 Dua Saluran2 x Slot DIMM DDR4CPU seri AMD Ryzen (Pinnacle Ridge) mendukung DDR4 3200+(OC)/2933/2667/2400/2133 ECC & non-ECC, memori tanpa buffer*CPU seri AMD Ryzen (Summit Ridge) mendukung DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & non-ECC,memori tanpa buffer*CPU seri AMD Ryzen (Raven Ridge) mendukung DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC,memori tanpa buffer** Untuk CPU Seri Ryzen (Raven Ridge), ECC hanya didukung dengan CPU PRO.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)* Lihat halaman 11 untuk dukungan frekuensi maksimum DDR4 UDIMM.Kapasitas maksimum memori sistem: 32GB15μ Bidang Kontak Berwarna Emas di Slot DIMM

Slot Ekspansi

CPU Seri AMD Ryzen (Summit Ridge, dan Pinnacle Ridge)

• 1 x Slot PCI Express 3.0 x16 (PCIE2:x16 mode)*

CPU Seri AMD Ryzen (Raven Ridge)

• 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 mode)*
