MANUALE UTENTE FM2A78M-HD+ R2.0 ASROCK

Grazie per aver scelto una scheda madre ASRock FM2A78M-HD+ R2.0, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando.

1.1 Contenuto della confezione

Scheda madre ASRock FM2A78M-HD+ R2.0 (Micro ATX Form Factor)

Guida di installazione rapida ASRock FM2A78M-HD+ R2.0

CD di supporto ASRock FM2A78M-HD+ R2.0

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

1.2 Specifiche

Piatta-forma	Fattore di forma Micro ATXDesign di condensatore solidoCircuito in vetro ad alta densità
Proces-sore	Supporto per processori socket FM2+ 95W / FM2 100W
Chipset	AMD A78 FCH (Bolton-D3)
Memoria	Supporto tecnologia Dual Channel Memory2 x slot DDR3 DIMMSupporto DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, momoria senza bufferCapacità massima della memoria di sistema: 32GBSupporto di Intel® XMP (Extreme Memory Profile)1.3/1.2Supporta tecnologia AMD Memory Profile (AMP) fino ad AMP 2400
Slot di es-pansione	1 x slot PCI Express 3.0 x16 (PCIE1: modalità x16)* PCIE 3.0 è supportato solo con CPU FM2+. Con CPU FM2, supporta solo PCIE 2.0.1 x slot PCI Express 2.0 x11 x slot PCISupporta AMD Dual Graphics
VGA su scheda	Grafica serie AMD Radeon HD 8000/7000 integrata in APU serie ADirectX 11.1, Pixel Shader 5.0 con CPU FM2+. DirectX 11, Pixel Shader 5.0 con CPU FM2.Memoria massima condivisa 2GBTre opzioni d'output VGA: D-Sub, DVI-D e HDMISupporta il triplo monitorSupporta HDMI 1.4a con risoluzione massima fino a 1920x1200 @ 60HzSupporta Dual-link DVI-D con risoluzione massima fino a 2560x1600 @ 60HzSupporta D-Sub con risoluzione massima fino a 1920x1200 @ 60Hz

• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI)
  • Supporta Blu-ray Stereoscopico in 3D con HDMI
• Supporta AMD Steady Video™ 2.0: Nuova capacità di post-elab orazione video per la riduzione automatica delle vibrazioni nei video a casa/on-line
• Supporto della funzione HDCP con le porte DVI-D e HDMI
• Supporto 1080p Blu-ray (BD) riproduzione con le porte DVI-D e HDMI

Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
• Cappucci audio ELNA

LAN

• PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111GR
• Supporto WOW (Wake-On-WAN)
• Supporta Wake-On-LAN
- Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)
• Supporta il rilevamento cavo LAN
• Supporta Energy Efficient Ethernet 802.3az
- Supporta PXE

Pannello posteriore I/O

• 1 x porta PS/2 per mouse
• 1 x porta PS/2 per tastiera
• 1 x Porta D-Sub
• 1 x Porta DVI-D
• 1 x Porta HDMI
- 4 x porte USB 2.0 già integrate (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 2 x porte USB 3.0 già integrate (AMD A78 FCH (Bolton-D3)) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x porte LAN RJ-45 con LED (LED azione/ collegamento e LED velocità)
• Connettore HD Audio: ingresso linea / cassa frontale / microfono

Archivi- azione

- 6 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0, RAID 1 e RAID 10) e delle funzioni NCQ, AHCI e "Hot Plug"

Connet- tori

• 1 x Collettore porta stampante
• 1 x collettore porta COM
• 1 x header di intrusione dello chassis
• 1 x header TPM
• 1 x Connettore CPU ventola (4-pin)
• 1 x Connettore Chassis ventola (4-pin)
• 1 x Connettore Alimentazione ventola (3-pin)
• 1 x 24-pin collettore alimentazione ATX
• 1 x 4-pin connettore ATX 12V
• 1 x Connettore audio sul pannello frontale
• 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)
(Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
- 1 x Collettore USB 3.0 di AMD A78 FCH (Bolton-D3) (supporta 2 porte USB 3.0) (Supporto della protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

BIOS

• 64Mb AMI UEFI Legal BIOS con interfaccia di supporto
• Supporta "Plug and Play"
• Compatibile con ACPI 1.1 wake up events
• Supporta jumperfree
• Supporta SMBIOS 2.3.1
• Regolazione multi-voltaggio DRAM, VDDP, VDDR

Monito- raggio- Hardware

• Sensore per la temperatura del processore
  • Sensore temperatura scheda madre
• Indicatore di velocita per la ventola del CPU
• Indicatore di velocita per la ventola del Chassis

• Ventola CPU/chassis silenziosa
- Ventola CPU/chassis con controllo di varie velocità
• Rilevamento CASE APERTO
• Voltaggio: +12V, +5V, +3.3V, Vcore

Compati- bilità SO

- Microsoft Windows ^® 8.1 32 bit / 8.1 64 bit /7 32 bit / 7 64 bit

Certifica- zioni

• FCC, CE, WHQL
• Predisposto ErP/EuP (è necessaria l'alimentazione predis posta per il sistema ErP/EuP)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

1.3 Setup dei Jumpers

L'illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su questi pin.

Short

Open

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.1item 22)

1_2

Impostazione predefinita

2_3

Azzeramen- to CMOS

Nota: CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare i parametri del sistema sulla configurazione iniziale, spegnere il scollegare il cavo d'alimentazione dalla presa di corrente. Attendere 15 secondi, poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si è completato l'aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l'azzeramento della CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS.

computer

Se si cancella la CMOS, potrebbe essere rilevata l'apertura del case.

Regolare l'opzione del BIOS "Clear Status" (Cancella stato) per cancellarela registrazione del precedente stato d'intrusione chassis.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L'installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!

Connettori Serial ATA3 Questi sei connettori Serial

(SATA_1: vedi p.1 Nr. 8) ATA3 (SATA3) supportano cavi

(SATA_2: vedi p.1 Nr. 9) dati SATA per dispostiv d

(SATA_3: vedi p.1 Nr. 13) immagazzimamento infern.

(SATA_4: vedi p.1 Nr. 12) ATA3 (SATA3) supportano cavi

(SATA_5: vedi p.1 Nr. 15) SATA per dispositiva dimemoria

(SATA_6: vedi p.1 Nr. 16) interni. L'interfaccia SATA3

(SATA_7: vedi p.1 Nr. 14) attuale permette velocità di

trasferimento dati fino a

6.0 Gb/s.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB6_7) predefinite nel pannello/0_Ia

(vedi p.1 Nr. 16) scheda madre dispone di

(9-pin USB8_9) due intestazioni USB 2.0

(vedi p.1 Nr. 17) Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

Collettore USB 3.0 Oltre alle due porte USB 3 ^D 0

(19-pin USB_10_11)

(vedi p.1 Nr. 18) questa scheda madre e dotata

di un header USB 3.0 che SSRX +

supporta due porte USBu3.0.

standard del pannello I/O,

cheda madsee dotata the SB 3.0. IntA_P_SSRX + Vbu_s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D +

Connettore audio sul È un'interfaccia per il cavo del pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione fragile e controllo

(vedi p.1 Nr. 21) dei dispositivi

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

1. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

^® 8.1 / 8.1 64-bit / 7 / 7 64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema PWRBTN# GND

(vedi p.1 Nr. 7)

pannello frontale.

Collegare l'interruttore d'alimentazione, l'interruttore di ripristino, l'indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d'alimentazione):

Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all'indicatore di stato d'alimentazione del pannello frontale del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua a lampeggiare quando il sistema è in stato di standby S3. Il LED è spento quando il sistema è in stato di sospensione /ibernazione S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruttore d'alimentazione, interruttore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'assegnazione dei fili e dei pin sia fatta corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore. +5V DUMMY

(vedi p.1 Nr. 6)

Collettori Chassis ed alimentazione ventola

(4-pin CHA_FAN1)

(vedi p.1 Nr. 11)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

Collegare i cavi della ventola ai corrispondenti connettori facendo combaciare il cavo nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.1 Nr. 2)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.1 Nr. 3) combaciare il filo nero ^GND al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d'alimentazione ATX a questo

(vedi p.1 Nr. 5)

connettore.

Con questa scheda madre, c'è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installazione dell'alimentatore ATX a 20 pin

12 24 1 13

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1) 12 V a questo conn

store.

(vedi p.1 Nr. 1)

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare i

(vedi p.1 Nr. 20)

modulo porta COM.

Header di intrusione dello chassis Questa scheda madre supporta

(2-pin CI1) la funzione di rilevamento

(vedi p.1 Nr. 23) CASE APERTOche rileva che

il coperchio dellochassis è stato

rimosso.Questa funzione

struttura dirilevamento di

intrusione dellochassis.

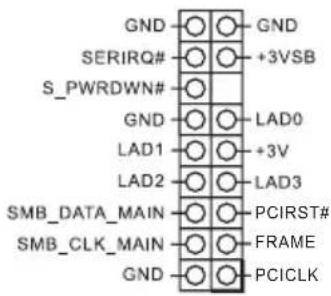

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 10)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
