MANUAL DE UTILIZADOR FM2A78M-HD+ R2.0 ASROCK

Gratos por comprar nossa placa–mãe FM2A78M-HD+ R2.0 um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação passo a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontradas no manual do usuário do CD de suporte.

Porque as especificações da placa mãe e o software de BIOS poderiam

ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.

Em caso de qualquer modificação deste manual, a versão atualizada estará disponível no website de ASRock sem prévio aviso. Pode também encontrar as listas das mais recentes placas VGA e das CPUs suportadas no site da web da ASRock.

Website de ASRock http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso sítio da internet para informação específica acerca do modelo que está a utilizar.

1.1 Este pacote contém

Placa-mãe ASRock FM2A78M-HD+ R2.0 (Formato Micro ATX)

Guia de instalação rápida da ASRock FM2A78M-HD+ R2.0

CD de suporte da placa ASRock FM2A78M-HD+ R2.0

Dois cabo de dados ATA Serial (SATA) (Opcional)

Uma proteção I/O

1.2 Especificações

Platafor-ma	• Formato Micro ATX• Design de condensador sólido• PCB de Fibra de Vidro de Alta Densidade
CPU	• Suporte para processadores com Socket FM2 de 100W
Chipsets	• AMD A78 FCH (Bolton-D3)
Memória	• Suporte à tecnologia de memória de duplo canal• 2 x slots de DDR3 DIMM• Suporta memória DDR3 2400+(OC)/2133/1866/1600/1333/10 66, não ECC, sem tampão• Capacidade máxima de memória do sistema: 32GB• Suporta Extreme Memory Profi le (XMP)1.3/1.2 da Intel®• Suporta Tecnologia de Perfil de Memória AMD (AMP)até AMP 2400
Slots de Expansão	• 1 x slots de PCI Express 3.0 x16 (PCIE1: modo x16)* PCIE 3.0 é suportado apenas com CPU FM2+. CPU FM2 suporta apenas PCIE 2.0.• 1 x slot de PCI Express 2.0 x1• 1 x slot de PCI• Suporta Dual Graphics da AMD
VGA integrado	• Placa gráfica integrada AMD Radeon HD série 8000/7000 na APU série A• DirectX 11.1, Pixel Shader 5.0 com CPU FM2+. DirectX 11, Pixel Shader 5.0 com CPU FM2.• Memória partilhada máxima 2GB• Três opções de saída VGA: D-Sub, DVI-D e HDMI• Suporta configuração com três monitores• Suporta HDMI Tecnologia com resolução máxima até 1920x1200 @ 60Hz• Suporta Dual-link DVI-D com resolução máxima até 2560x1600 @ 60Hz• Suporta D-Sub com resolução máxima até 1920x1200 @60Hz• Suporta as funções Auto Lip Sync (Sincronização automática do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e HBR (áudio de taxa de bits elevada) com HDMI (é necessário um monitor compatível com a norma HDMI)

• Suporta 3D Estereoscópico Blu-ray com HDMI
• Suporta AMD Steady Video™ 2.0: Nova capacidade de pós-processamento de vídeo para redução automática de vibrações em vídeo local/online
• Suporta 3D Estereoscópico Blu-ray com HDMI
• Suporta função HDCP com portas DVI-D e HDMI
• Suporta a norma Blu-ray de alta definição 1080p (BD) com portas DVI-D e HDMI

Áudio

• Áudio HD de 5.1 canais (Realtek ALC662 Audio Codec)
- Suporta Proteção Contra Surto (Proteção Total contra Picos ASRock)
• Fones de Áudio ELNA

LAN

• LAN Gigabit 10/100/1000 Mb/s PCIE x1
• Realtek RTL8111GR
• Suporta Wake-On-WAN
• Suporta Wake-On-LAN
- Suporta Proteção conta Relâmpago/ESD (Proteção Total contra Picos ASRock)
• Suporta Detecção de cabo LAN
• Suporta IEEE 802.3az
- Suporta PXE

Entrada/

• 1 x porta para mouse PS/2
• 1 x porta para teclado PS/2
• 1 x porta D-Sub
• 1 x porta DVI-D
• 1 x porta HDMI
- 4 x portas USB 2.0 padrão (Suporta Proteção ESD (Proteção Total contra Picos ASRock))
- 2 x portas USB 3.0 padrão (AMD A78 FCH (Bolton-D3)) (Suporta Proteção ESD (Proteção Total contra Picos ASRock))
- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE)
- Ficha de áudio HD: Entrada de linha / Altifalante frontal Microfone

Armazenamento

- 6 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e funções Hot Plug

Conectores

1 x Conector de Porta de Impressão1 x conector de porta COM1 x Conector de intrusão no chassis1 x Terminal TPM1 x Conector do ventilador da CPU (4 pinos)1 x Conector do ventilador da chassis (4 pinos)1 x Conector do ventilador da energia (3 pinos)1 x Conector de força do ATX de 24 pinos1 x Conector ATX 12 V de 4 pinos1 x Conector Áudio do painel frontal2 x cabezal USB 2.0 (suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock))1 x cabezal USB 3.0 pela AMD A78 FCH (Bolton-D3) (suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total contra Picos ASRock))

BIOS	64Mb BIOS UEFI ofi cial da AMI com suporte para GUISuporta dispositivos “Plug and Play”ACPI 1.1 atendendo a eventos de “wake up”Suporta dispositivos sem jumperSuporte para SMBIOS 2.3.1DRAM, VDDP, VDDR Voltage Multi-adjustment

Monitordo HW

Sensores de temperature do procesadorMedição de temperatura da placa-mãeTacômetros de ventilador do ProcessadorTacômetros de ventilador do chassisVentoinha silenciosa para a CPU/ChassisCPU/Chassis Fan Controle Multi-VelocidadeDetecção de CAIXA ABERTAMonitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema Operacional

• Microsoft Windows® 8.1 de 32 bits / 8.1 de 64 bits / 7 de 32 bits / 7 de 64 bits

Certifica-ções

FCC, CE, WHQL“ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/EuP Ready”)

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz-se que o jumper está “curto”. Não havendo capa sobre os pinos, o jumper está “aberto”. A ilustração mostra um jumper de 3 pinos em que os pinos 1 e 2 están “curtos” quando a capa de jumper estiver colocada sobre esses 2 pinos.

Short

Open

Jumper

Configuração

Restaurar CMOS

(veja a folha 1, No. 22)

Configuração-padrão

Limpar o CMOS

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS incluem informações da configuração do sistema como: por exemplo a senha do sistema, data, tempo, e os parámetros da configuração do sistema. Para limpar e reconfigurar os parámetros do sistema a configuração inicial da fábrica, por favor desligue o cabo de força, ponha em curto-circuito os pin 2 e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data, hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas serão limpos se a bateria do CMOS for retirada.

Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste aopção do BIOS “Clear Status” (Limpar estado) para limpar o registo anterior de estado de intrusão no chassis.

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre estes conectores. A colocação de pontos de jumper sobre os conectores causará danos irreversíveis à placa-mãe.

Conectores ATA3 Serial Estes seis conectores Serial (SATA_1: veja a folha 1, No. 8) ATA (SATA3) supportam (SATA_2: veja a folha 1, No. 9) undades de disco fígido SATA (SATA_3: veja a folha 1, No. 13) ou SATAS como dispositivos de (SATA_4: veja a folha 1, No. 12) armazenamento internos. A (SATA_5: veja a folha 1, No. 15) atual interface SATAS permite (SATA_6: veja a folha 1, No. 14) uma taxa de transferência de dados de até 6.0 Gb/s.

Cabezal USB 2.0 Além das quatro portas USB 2.0 (USB6_7 de 9 pinos) por defeito no painel de DUMMY (veja a folha 1, No. 16) entrada/saída, na dois ligações (USB8_9 de 9 pinos) USB 2.0 nesta placa-mãe. (veja a folha 1, No. 17) Cada ligação USB 2.0 pode suportar dois portas USB 2.0.

Cabezal USB 3.0 Além das dois portas USB 3.0 (USB_10_11 de 19 pinos) por defeito no panel de (veja a folha 1, No. 18) entrada/saída, éna uns ligações USB 3.0 nesta placa-mãe. Cada ligação USB 3.0 pode suportar dois portas USB 3.0 Vbus IntA_P_SSRX- IntA_P_SSRX+ GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- IntA_P_D+

Conector Áudio do painel Esta é uma interface para o frontal cabo de áudio no painel frontal, (HD_AUDIO1 de 9 pinos) que permite uma conexão e (veja a folha 1, No. 21) controle convenientes dos dispositivos de áudio.

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas o fio do painel existente no chassis tem de suportar HDA para funcionar correctamente. Siga s instruções que aparecem no manual e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC'97, instale-o no cabeçalho de áudio do painel frontal, como a figura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC'97.

E. Para activar o microfone frontal.

Para os Sistemas Operativos Windows ^® 8.1 / 8.1 64-bit / 7 / 7 64-bit:

Aceda ao separador "Microfone frontal" no painel de Controlo Realtek. Ajuste o "Volume de gravação".

Conector do painel do sistema Este conector acomoda várias (PANEL1 de 9 pinos) funções do painel frontado

(veja a folha 1, No. 7)

sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este conector de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema estiver no estado de suspensão S1. O LED ficará desligado quando o sistema estiver nos estados de suspensão S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reposição, um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel frontal do chassis a este conector, certifique-se que os fios e os pinos têm uma correspondência exacta.

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(veja a folha 1, No. 6)

Conector do ventilador do chassis Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fio

(veja a folha 1, No. 11) preto com o pino de aterramen

(PWR_FAN1 de 3 pinos)

(veja a folha 1, No. 2)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o fio preto

(veja a folha 1, No. 3)

pesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

Conector de força do ATX Ligue a 12 fonte 24 de alimentação

(ATXPWR1 de 24 pinos) ATX neste conector.

(veja a folha 1, No. 5)

Embora esta placa-mãe providencie um conector de energia ATX de 24 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte de energia tradicional de 20 pinos. Para usar a fonte de alimentação de 20 pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

12

1

Conector de força do ATX 12V Ligue a fonte de alimentação

(ATX12V1 de 8 pinos) ATX 12V neste conector

(veja a folha 1, No. 1)

Conector de porta de série Este corrector COM1 suporta

(COM1 de 9 pinos) um módulo de porta de serie.

(veja a folha 1, No. 20)

Conector de intrusão no chassis Esta placa principal suporta a

(CI1 de 2 pinos) função de detecção

(veja a folha 1, No. 23) ABERTURA da CAIXA

quedetecta se a tampa do

chassisfoi removida. Esta

funçãorequer um chassis com

designde detecção de intrusão.

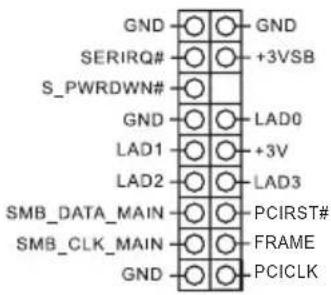

Terminal TPM

(TPMS1 de 17 pinos)

(consultar p.1, No. 10)

GND SERIRQ# S_PWRDWN# GND LAD0 LAD1 +3V LAD2 LAD3 SMB_DATA_MAIN PCIRST# SMB_CLK_MAIN FRAME GND PCICLK

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

Porta de impressão Esta é a interface do cabo que

(LPT1 de 25 pinos) liga à porta de impressão e

(veja a folha 2, No. 19) permite a fácil ligação de

porta de impressão mite a fácil ligação de GND SLIN# PINIT# ERROR# AFD#

impressoras.
