РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM2A78M-HD+ R2.0 ASROCK

Благодарим вас за покупку материнской платы ASRock FM2A78M-HD+ R2.0 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки.

ецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых

модификаций руководства его новая версия будет размещена на

веб-сайте ASRock без специального уведомления. Кроме того,

самые свежие списки поддерживаемых модулей памяти и

процессоров можно найти на сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

Руководство по быстрой установке ASRock FM2A78M-HD+ R2.0

Компакт-диск поддержки ASRock FM2A78M-HD+ R2.0

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

1.2 Спецификации

Платформа	• Форм-фактор Micro ATX• Весь Твердый Конденсаторный проект
Процессор	• Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт• Использование твердотельных конденсаторов• High Density Glass Fabric PCB
Набор микросхем	• AMD A78 FCH (Bolton-D3)
Память	• Поддержка технологии Dual Channel DDR3 Memory Technology• 2 x гнезда DDR3 DIMM• Поддержите DDR3 2400+(OC)/2133/1866/1600/13 33/1066 не- ECC, безбуферная память1066/800 не- ECC, безбуферная память• Макс. 32 Гб• поддержка профиля Intel® Extreme Memory Profile (XMP)1.3/1.2• Поддержка технологии AMD Memory Profile (AMP) до AMP 2400
Гнезда расширения	• 1 x слота PCI Express 3.0 x16 (PCIE1: режим x16)* PCIE 3.0 поддерживается только с процессором FM2+. Спроцессором FM2 поддерживается только PCIE 2.0.• 1 x гнезда PCI Express 2.0 x1• 1 x гнезда PCI• Поддерживаются режимы AMD Quad CrossFireXTM, CrossFireXTM и двойные видеокарты
Графика	• Видеоадаптер AMD Radeon HD 7000• Поддержка DirectX 11, Pixel Shader 5.0 Макс. объем разделяемой памяти 2GB• Макс. объем разделяемой памяти 2GB• Три VGA-выхода: D-Sub, DVI-D и HDMI

• Поддержка работы с тремя мониторами
• Поддержка HDMI с максимальным разрешением до 1920x1200 @60 Гц
- Поддержка Dual-link DVI-D с максимальным разрешением до 2560x1600 @ 60 Гц
- Поддержка D-Sub с максимальным разрешением до 1920x1200 @ 60 Гц
- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим монитор с разъемом HDMI)
- Поддержка стандарта Blu-ray Stereoscopic 3D со спецификацией HDMI
- Поддержка технологии AMD Steady Video™ 2.0: новая функция постобработки видеоизображения для автоматического устранения дрожания при просмотре домашних и онлайновых видеозаписей
- Поддержка функции HDCP через разъемы DVI-D и HDMI
- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) через разъемы DVI-D и HDMI

Аудиосистема

• 5.1 CH HD Аудио HD (Кодер-декодер Аудио Realtek ALC662)
- Поддержка защиты от перенапряжений (Полная защита (ASRock от выбросов напряжения))
• Конденсаторы для аудиосистем ELNA

ЛВС

• PCIE x1 Gigabit LAN 10/100/1000 M6/c
• Realtek RTL8111GR
• Поддержка Wake-On-WAN
• Поддержка Wake-On-LAN
- Поддержка защиты от молнии/ электростатического электричества (Полная защита (ASRock от выбросов напряжения))
• Поддержка определения кабеля ЛВС
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE

Разъемы ввода-вывода на задней

• 1 x порт мыши PS/2
• 1 x порт клавиатуры PS/2
• 1 x D-Sub порт
• 1 x DVI-D порт
• 1 x HDMI порт
- 4 x порта USB 2.0 на задней панели в стандартной конфигурации (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- 2 x порта USB 3.0 на задней панели в стандартной конфигурации (AMD A78 FCH (Bolton-D3)) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))
- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)
- Соединитель звуковой подсистемы: линейный вход / передняя колонка / микрофон

Запоминающие устройства

- 6 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0, устройства RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения»

Колодки и плате

• 1 x Разъем порта печати
• 1 x Колодка СОМ
• 1 x разъем датчика открытой крышки
• 1 x соединитель CPU FAN (4-контактный)
• 1 x соединитель Chassis FAN (4-контактный)
• 1 x соединитель Power FAN (3-контактный)
• 1 x 24-контактный Колодка питания АТХ
• 1 x 4-контактный Разъем АТХ 12 В
• 1 x Аудиоразъем передней панели
• 2 x Колодка USB 2.0 (одна колодка для поддержки 4 дополнительных портов USB 2.0

(Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• 1 x Колодка USB 3.0 AMD A78 FCH (Bolton-D3) (одна колодка для поддержки 2 дополнительных портов USB 3.0) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

BIOS

• 64Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса поль зователя
  • поддержка "Plug and Play"
  • ACPI 1.1, включение по событиям
  • поддержка режима настройки без перемычек
  • поддержка SMBIOS 2.3.1
• Регулировка напряжений DRAM, VDDP, VDDR

Контроль оборудования

• Датчики температуры процессора
• Датчики температуры корпуса
• Тахометры вентиляторов ЦП FAN
• Тахометры вентиляторов Шасси FAN
• Бесшумный вентилятор ЦП/Шасси блока
- Мультиконтроль скорости вентилятора ЦП/Шасси
• Определение открытой крышки
- Контроль напряжения: +12V, +5V, +3.3V, Vcore

Операцион

- Совместимость с Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

ные системы Сертификаты

• FCC, CE, WHQL
• Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP)

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются "замкнутыми" (short). Если на контактах перемычки нет, то они называются "разомкнутыми" (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2 замкнуты.

Short

Open

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 1, п. 22)

Стандартные

Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд переменкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS.

Очистка CMOS может вызвать срабатывание датчика открытой крышки. Измените опцию «Clear Status» в BIOS, чтобы очистить записи о предыдущих срабатываниях датчика.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

Разъемы Serial ATA3

(SATA_1, см. стр. 1, п. 8)

(SATA_2, см. стр. 1, п. 9)

(SATA_3, см. стр. 1, п. 13)

(SATA_4, см. стр. 1, п. 12)

(SATA_5, см. стр. 1, п. 15)

(SATA_6, см. стр. 1, п. 14)

шесть соединителя Serial ATA3

использованием нтерфейсных кабелей SATA3. В настоящее

время интерфейс SATA

допускает скорость передачи

данных до \ 6,0 Гбит/с.

Колодка USB 2.0 Помимо четыре стандартных

(9-контактный USB6_7) портов USB ^P 2.0 на панели ввода-

(см. стр. 1, п. 16) вывода, на данной материнской

(9-контактный USB8_9) плате предусмотрено два

(см. стр. 1, п. 17) разъема USB 2.0. Каждый разъем

USB 2.0 поддерживает два портажWR

USB 2.0.

Колодка USB 3.0 Помимо два стандартных (19-контактный USB_10_11) портов USB 3.0 на панели ввода-

(см. стр. 1, п. 18)

плате предусмотрен один разъем IntA P SSRX - I

USB 3.0. Этот разъем USBu3.0

поддерживает два порта

О два стандартных портов USB 3.0 на панели IntA_P_D + IntA_P_D - IntA_P_SSTX+ IntA_P_SSTX- GN D Vbu s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D +

вывода, на данной материнской

Аудиоразъем передней Этот интерфейс предназначен панели для присоединения (9-контактный HD_AUDIO1) аудиокабеля передней панели, (см. стр. 1, п. 21) обеспечивающего удобрное подключение аудиоустройств и управление ими.

Система High Definition Audio поддерживает функцию автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной работы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

1. Если вы используете аудиопанель АС'97, подключите ее к колодке аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели АС'97 включать их не нужно.

Е. Процедура активации микрофона приведена ниже.

Для OC Windows

^10 8.1 / 8.1 64-бита / 7 / 7 64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи).

Колодка системной панели (9-контактный PANEL1) (см. стр. 1, п. 7)

Данная колодка обеспечивает работу нескольких функций передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к 6-ой колодке

(4-контактный SPEAKER1) кабель от динамика на корпусе

(см. стр. 1, п. 6) компьютера.

DUMMY

Chassis и Power Fan-coединители

(4-контактный CHA_FAN1)

(см. стр. 1, п. 11)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

Подключите кабели вентилятора к соединителям и присоедините черный шнур к штырю заземления.

(3-контактный PWR_FAN1)

(см. стр. 1, п. 2)

Разъем вентилятора Подключите к этому разъему

процессора кабель вентилятора процессора

(4-контактный CPU_FAN1) так, чтобы черный провод

(см. стр. 1, п. 3) соответствовал контакту земли.

1 2 3 4

Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора),

однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения

вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему

вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены ←

Установка вентилятора с 3-контактным разъемом

Колодка питания АТХ Подключите к этой колодке

(24-контактный ATXPWR1) кабель питания ATX.

(см. стр. 1, п. 5)

1 13

Несмотря на то, что эта материнская плата предусматривает 24-штыревой разъем питания АТХ, работа будет

продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания АТХ. Для использования 20-штыревого разъема питания АТХ вставьте источник питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания АТХ 1

12

Колодка питания 12V-АТХ Обратите внимание, что к этому

(8-контактный ATX12V1) разъему необходимо

(см. стр. 1, п. 1) подключить вилку блока питания

АТХ 12 В, чтобы обеспечить

достаточную мощность

электропитания. В противном

случае включение системы будет

невозможно.

Колодка СОМ-порта

(9-контактный COM1)

(см. стр. 1, п. 20)

Данная колодка СОМ-порта

позволяет подключить модуль

порта СОМ.

Датчик открытой крышки

(2-контактный Cl1)

(см. стр. 1, п. 23)

Signal

Эта материнская плата поддерживает функцию определения открытой крышки, которая позволяет определить, была ли снята крышка корпуса. Функция требует поддержку со стороны корпуса.

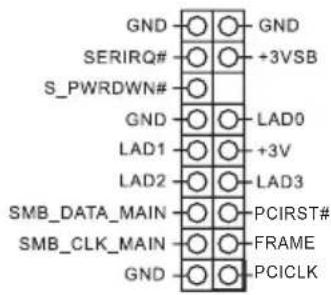

Колодка ТРМ

(17-контактная, TPMS1)

(См. стр. 1, п. 12)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

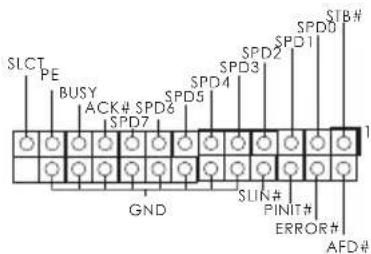

Разъем порта печати

(25-выводов LPT1)

(см. стр. 1, п. 19)

SLCT PE BUSY ACK# SPD6 SPD7 SPD5 SPD4 SPD3 SPD2 SPD1 STB# GND SLIN# PINIT# ERROR# AFD#

Это интерфейс кабеля порта печати, обеспечивающий удобное подключение принтеров.
