华擎 FM2A78M-HD+ R2.0 主板（Micro ATX 规格）

华擎 FM2A78M-HD+ R2.0 快速安装指南

华擎 FM2A78M-HD+ R2.0 支持光盘

两条 Serial ATA(SATA) 数据线（选配）

一块 1/0 挡板

1.2 主板规格

架构 · Micro ATX 规格尺寸

·固态电容器设计
- 高密度防潮纤维电路板

处理器 · 支持 Socket FM2+ 95W / FM2 100W 处理器

芯片组 · AMD A78 FCH (Bolton-D3)

系统内存 · 支持双通道DDR3内存技术

• 配备 2 个 DDR3 DIMM 插槽
• 支持 DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC、un-buffered 内存
• 最高支持 32GB 系统容量
• 支持Intel Extreme Memory Profile(XMP)1.3/1.2
• 支持最高 AMP 2400 的 AMD Memory Profile(AMP) 技术

扩展插槽 · 1 x PCI Express 3.0 x16 插槽（PCIE1: x16 模式）

* 仅 FM2+ CPU 支持 PCIE 3.0。对于 FM2 CPU，只支持 PCIE 2.0。

• 1 x PCI Express 2.0 x1 插槽
• 1 x PCI 插槽
• 支持 AMD 双显卡技术

板载显卡

• A- 系列 APU 中集成 AMD Radeon HD 8000/7000 系列图形
• DirectX 11.1、Pixel Shader 5.0 (FM2+ CPU)。
• DirectX 11、Pixel Shader 5.0 (FM2 CPU)。
• 最大共享内存 2GB
• 支持三个 VGA 输出选项 :D-Sub、DVI-D 和 HDMI
• 支持三显示器
• 支持 HDMI，最高分辨率达 1920x1200 @ 60Hz
• 支持 Dual-link DVI-D，最高分辨率达 2560x1600 @ 60Hz
• 支持 D-Sub，最高分辨率达 1920x1200 @ 60Hz
• 支持 HDMI，可支持 Auto Lip Sync、Deep Color（12bpc）、xvYCC 与 HBR（高位速音频）（需配备兼容 HDMI 的显示器）
• 持蓝光立体 3D 和 HDMI
• 支持 AMD Steady Video ^TM 2.0：最新视频后处理能力，可为家庭 / 在线视频提供自动降低抖动的功能
• 通过 DVI-D 和 HDMI 接口支持 HDCP 功能
• 通过 DVI-D 和 HDMI 接口可播放 1080 线蓝光光盘 (BD)

音效 · 5.1 声道高保真音频（Realtek ALC662 音频编解码器）

· 支持防突波 （ 华擎全防护 ）

- ELNA 专业音效电容

板载 LAN 功 · PCIE x1 千兆网卡 10/100/1000 Mb/s

能 Realtek RTL8111GR

- 支持远端开机功能（Wake-On-WAN）

- 支持网络唤醒功能（Wake-On-LAN）

- 支持防雷 / 防 ESD 静电（华擎全防护）

- 支持网线侦测

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

- 支持网众、网维大师、锐起、易游无盘软件

Rear Panel · 1 个 PS/2 鼠标接口

I/O(后面 · 1 个 PS/2 键盘接口

板输入 / 檢 · 1 个 D-Sub 接口

- 1 个 DVI-D 接口

出接口） · 1 个 HDMI 接口

- 4个可直接使用的USB2.0接口（支持防ESI静电（华擎全防护））

- 2个可直接使用的USB3.0接口（AMD A78 FCH（Bolton-D3））（支持防ESD静电（华擎全防护）

- 1 个 RJ-45 局域网接口与 LED 指示灯（ACT/LINK LED 和 SPEED LED）

- 高保真音频插孔：音频输入 / 前置喇叭 / 麦克风

存储 · 6 x SATA3 6.0Gb/s 连接头，支持 RAID (RAID 0, RAID

1 和 RAID 10), NCQ, AHCI 和热插拔功能

连接头 · 1 x 打印机端口接针

- 1 x 串行接口

- 1 x 机箱开启警告功能接针

- 1 x TPM接脚

- 1 x CPU 风扇接头（4针）

- 1 x 机箱风扇接头（4 针）

- 1 x 电源风扇接头（3 针）

- 1 x 24 针 ATX 电源接头

- 1 x 4 针 12V 电源接头

- 1 x 前置音频面板接头

- 2 x USB 2.0 接口（可支持 4 个额外的 USB 2.0 接口）（支持防 ESD 静电（华擎全防护）

- 1 x USB 3.0 接口（可支持 2 个额外的 USB 3.0 接口）(AMD A78 FCH (Bolton-D3))（支持防 ESD 静电（华擎全防护））

连接头 · 64Mb AMI BIOS

• AMI UEFI Lega1 BIOS，支持 GUI
- 支持即插即用 (Plug and Play, PnP)
- ACPI 1.1 电源管理
- 支持唤醒功能
- 支持 jumperfree 免跳线模式
- DRAM、VDDP、VDDR 电压多功能调节器

硬件监控器 · CPU温度侦测

• 主板温度侦测
• CPU 风扇转速计
• 机箱风扇转速计
• CPU/机箱静音风扇
• CPU/机箱风扇多速控制
• 机箱开启侦测
• 电压范围：+12V，+5V，+3.3V，核心电压

操作系统 · Microsoft "Windows" 8.1 32 位元 /8.1 64 位元 /7 32

位元 /7 64 位元

认证 · FCC, CE, WHQL

- 支持 ErP/EuP（需要同时使用支持 ErP/EuP 的电源供应器）

* 请参阅华擎网站了解详细的产品信息：http://www.asrock.com

1.3 跳线设置

插图所示的就是设置跳线的方法。当跳线帽放置在针脚上时，这个跳线就是“短接”。如果针脚上没有放置跳线帽，这个跳线就是“开路”。插图显示了一个3针脚的跳线，当跳线帽放置在针脚1和针脚2之间时就是“短接”。

Short

Open

接脚

设定

清除 CMOS

(CLRCMOS1, 3 针脚跳线)

(见第1页第22项)

默认设置

清除 CMOS

注意：CLRCMOS1 允许您清除 CMOS 中的数据。如要清除并将系统参数恢复至默认设置，请关闭计算机，然后从电源插座上拔掉电源线。等待 15 秒后，使用跳线帽将 CLRCMOS1 上的插针 2 和插针 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必须在执行 CMOS 清除操作之前，先启动然后关闭系统。请注意，只有取出 CMOS 电池，密码、日期、时间、用户默认配置文件、1394 GUID 和 MAC 地址才会被清除。

如果您清除了CMOS，机箱开启功能可能会被侦测到。请调节BIOS选项“Clear Status”（清除状态）清除之前机箱防盗侦测状态的纪录。

1.4 板载接头和接口

板载接头和接口不是跳线。切勿将跳线帽放置在这些接头和接口上。将跳线帽放置在接头和接口上将会导致主板的永久性损坏！

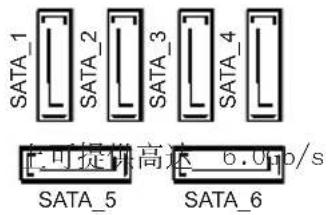

Serial ATA3 接口 这里有六组 Serial ATA3

(SATA_1: 见第 1 页第 8 项)

(SATA 2: 见第 1 页第 9 项)

(SATA_3: 见第 1 页第 13 项)

(SATA_4: 见第 1 页第 12 项)

(SATA_5: 见第 1 页第 15 项)

(SATA_6: 见第 1 页第 14 项)

SATA_1 SATA_2 SATA_3 SATA_4 可提供高达 6.0 Gbps/s SATA_5 SATA_6

(SATA3)

(SATA)

设置。目前

的数

据传输速率。

USB 2.0 扩展接头 除了位于 P170 面板的四个默

(9 针 USB6_7) 认 USB 2.0 接口之外，这款

(见第1页第16项)主板有两组USB2.0接针。

(9 针 USB8_9) 这组 USB 2.0 接针可以支持

(见第1页第17项)两个USB _USB_PW 接口。

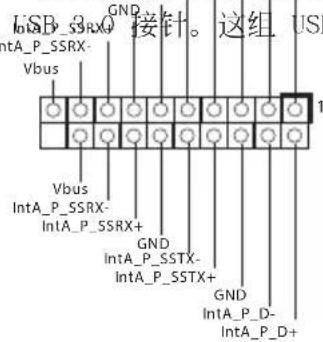

USB 3.0 扩展接头 除了位於 I/O 面板的两个默认

(19 针 USB_10_11) USB 3.0 接口 IntA_PLSSTX 这款主板有

(见第1页第18项)一组USB 3.0 接针。这组 USB 3.0

USB_GND IntA_P_SSRX- Vbus GND IntA_P_SSRX- IntA_P_SSRX+ GND IntA_P_SSTX- IntA_P_SSTX+ GND IntA_P_D- IntA_P_D+

接针可以支持两个 USB 3.0 接口。

前置音频面板接头

(9 针 IID AUD101)

( 见第 1 页第 21 项 )

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

可以方便连接音频设备。

1. 高保真音频（High Definition Audio, HDA）支持智能音频接口检测功能（Jack Sensing），但是机箱面板的连线必须支持 HDA 才能正常使用。请按我们提供的手册和机箱手册上的使用说明安装您的系统。
2. 如果您使用 AC'97 音频面板，请按照下面的步骤将它安装到前面板音频接针：

A. 将 Mic_TN(MIC) 连接到 MIC2_L。

B. 将 Audio_R(RIN) 连接到 OUT2_R，将 Audio_L(LIN) 连接到 OUT2_L。
C. 将 Ground(GND) 连接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 仅用于 IID 音频面板。您不必将它们连接到 AC'97 音频面板。

E. 开启前置麦克风。

在 Windows ^® 8.1 / 8.1 64 位元 / 7 / 7 64 位元操作系统中：

在 Realtek 控制面板中点击“FrontMic”。调节“Recording Volume”。

系统面板接头

(9 针 PANEL1)

(见第1页第7项)

这个接头提供数个系统前面板功能。

根据下面的针脚说明连接机箱上的电源开关、重启按钮与系统状态

指示灯到这个排针。根据之前请注意针脚的正负极。

PWRBTN(电源开关):

连接机箱前面板的电源开关。您可以设置用电源键关闭系统的方式。

RESET(重启开关):

连接机箱前面板的重启开关。当电脑死机且无法正常重新启动时

按下重启开关重新启动电脑。

PLED(系统电源指示灯):

连接机箱前面板的电源状态指示灯。当系统运行时，此指示灯亮起。

当系统处于 S3 待机模式时，此指示灯保持闪烁。当系统处于 S4 待

机模式或关机 (S5) 模式时

HD LED(硬盘活动指示灯):

连接机箱前面板的硬盘动作指示灯。当硬盘正在读取或写入数据时，

此指示灯亮起。

前面板设计因机箱不同而有差异。前面板模块一般由电源开关、重启开关、电源指示灯、硬盘动作指示灯、喇叭等构成。将您的机箱前面板连接到此排针时，

请确认连接线与针脚

机箱喇叭接头

(4 针 SPEAKER1)

(见第1页第6项)

DUMMY SPEAKER

请将机箱喇叭连接到这个接头。

机箱风扇接头

(4 针 CHA_FAN1)

(见第1页第11项)

FAN_SPEED_CONTROL CHA_FAN_SPEED +12V GND

请将风扇连接线接到这个接头，并让黑线与接地的针脚相接。

(3 针 PWR_FAN1)

(见第1页第2项)

CPU

(4 针 CPU_FAN1)

( 见第 1 页第 3 项 )

FAN_SPEED_CONTROL 风扇接头 CPU_FAN_SPEED +12V GND 1 2 3 4

请将

虽然此主板支持 4-Pin CPU 风扇（Quiet Fan，静音风扇），但是没有调速功能的 3-Pin CPU 风扇仍然可以在此主板上正常运行。如果您打算将 3-Pin CPU 风扇连接到此主板的 CPU 风扇接口，请将它连接到 Pin 1-3。

Pin 1-3 连接 3-Pin 风扇的安装

ATX

(24 针 ATXPWR1)

( 见第 1 页第 5 项 )

电源接头

个接头。

请将

虽然此主板提供 24-pin ATX 电源接口，但是您仍然可以使用传统的 20-pin ATX 电源。为了使用 20-pin ATX 电源，请顺著 Pin 1 和 Pin 13 插上电源接头。

12

20-Pin ATX 电源安装说明

ATX 12V 接头 请将一个 ATX 12V 电源供应

(8 针 ATX12V1)

( 见第 1 页第 1 项 )

器接到这个接头。

串行接口连接器

(9 针 COM1)

( 见第 1 页第 20 项 )

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

这个

接口的外设。

机箱开启警告功能接针

(2 针 C11)

(见第1页第23项)。此功能需机箱具备机箱开

本主板支持机箱开启侦测功能

启侦测设计。

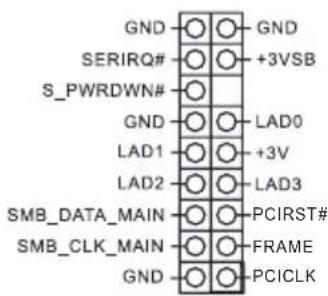

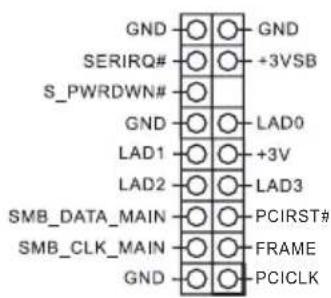

TPM 接脚

(17针TPMS1)

(见第1页第10项)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN GND GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK

此接口支持 Trusted Platform

Module（信任平台模块，TPM）

系统，可以安全地存储密钥、数

字证书、密码和数据。TPM系统

也可以帮助增强网络安全，保护

数字身份和确保平台完整性。

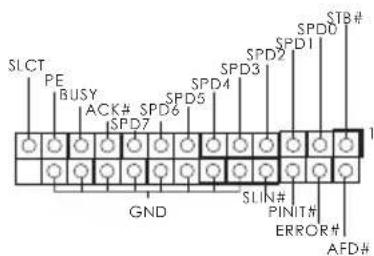

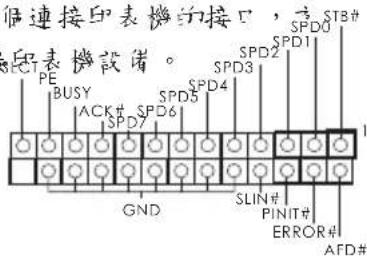

打印机端口接针

(25 针 I.PT1)

(见第1页第19项)

SLCT PE BUSY ACK# SPD7 SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 STB# SPDO GND SLIN# PINIT# ERROR# AFD#

这是一个连接打印机端口的接口，方便您连接打印机设备。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称铅(Pb)	有害物质或元素
	镉(Cd)汞(Hg)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1. 主機板簡介

謝謝你採好了華聲 FM2A78M-HD+ R2.0 立機板，木立機板由華聲嚴格製造，品質可靠，穩定性好，能夠獲得卓越的性能。此快速安裝指單包括了主機板介紹和分步驟安裝指導。您可以查看支持光碟裡的使手刊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新，水手彈之相關內容變更恕不另行通知。請留意華肇樂站上公布的更新版本。你也可以在華肇樂站找到最新的顯示卡和 CPU 支授列表。

華華地址：http://www.asrock.com

如果您需要與此主機板有關的技術支援，請參觀我們的網站以了解您使用機種的規格訊息。

丙條 Serial ATA(SATA) 數據線（選配）

- 瓦 I/0 搜板

1.2 主機板規格

架桜・Micro ATX 寸

• 周態電容設計
- 常密度防滯纖維電路板

處理器 · 支援插座 FM2+ 95W / FM2 100W 處理器

晶片組 · AMD A78 FCH (Bolton-D3)

系統記憶體 · 支援團通道 DDR3 記憶體技術

• 2 偶 DDR3 DIMM 插槽
  • 支援 DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC、un-buffered 語憶體
• 最高支援 32GB 系統容量
• 支援 Intel Extreme Memory Profile(XMP)1.3/1.2
  • 支援 AMD Memory Profile(AMP) 語憶體懂組技術，可審達 AMP 2400

擴充插槽 · 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 構式)

* PCIE 3.0 僅支援 FM2+ CPU。使 * FM2 CPU 時，僅支援 PCIE 2.0。

• 1 x PCI Express 2.0 x1 插槓
• 1 x PCI 插槽
  • 支援 AMD 隗顯+技術

代建顯示

• A 系列 APU 整合 AMD Radeon HD 8000/7000 系列顯示晶片
- FM2+ CPU 採 * DirectX 11.1、Pixel Shader 5.0。FM2 CPU 採 * DirectX 11、Pixel Shader 5.0。
• 最大共享記憶體 2GB
• 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI
· 支授三台顯視器
- 支援 HDMI，最高解析度達 1920x1200 @ 60Hz
• 支援 Dual-link DVI-D，蠡高解析度達 2560x1600 @ 60Hz
· 支援 D-Sub，最高解析度達 1920x1200 @ 60Hz
- 支援HDMI，回支援Auto Lip Sync、Deep Color（12bpc）、xvYCC 與 HBR（席位元率音效）（需具備相容 HDMI 的銀幕）
• 支援使 HDMI 播放蓝光立體 3D 影像
• 支援 AMD Steady Video ^TM 2.0：最新影像後處理能力，日益家庭 / 總上影像提供自動降低地震的功能
• DVI-D 和 HDMI 接口支援 HDCP 功能
• DVI-D 和 HDMI 接口播放 1080p 蓝光光碟 (BD)

音放 5.1 聲道常清晰音放（Realtek ALC662 音放编解碼器）

• 支援防突波(ASRock 全防護)

- ELNA 音放鼻電容

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111FR

• 支援 Realtek RealWoW! Technology

• 支援継路喚醒 (Wake-On-LAN)

• 支援絕路線偵測功能

• 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

Rear Panel · 1 復 PS/2 滑鼠接

I/O( 復费 · 1 位 PS/2 鍵盤接口

板輸入 / 輸 · 1 偶 D-Sub 接口 · 1 偶 DVI-D 接口

出接口） 1 復 HDMI 接口

- 4 復口直接使*的 USB 2.0 接口

- 2 x AMD A78 FCH (Bolton-D3) 的 USB 3.0 接頭（回支援 2 倍額外的 USB 3.0 接口）

- 1 個 RJ-45 高域継接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED)

- 音清晰音放插孔：音放输入 / 前置喇叭 / 麥瓦压

儲存裝置 · 6 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和熱插拔功能

接頭 · 1 x 印表機接針

· 1 x 序列埠
- 1 x 機殼開段警告功能接頭
· 1 x TPM 標頭
- 1 x CPU 压 钼接頭 (4 钉)
- 1 x 機箱風鉛接頭 (4 针)
- 1 x 電源壓鉅接頭 (3 鈍)
• 1 x 24 针 ATX 電源接頭
• 1 x 4 針 12V 電源接頭
- 1 x 前置音放接頭

- 2 x USB 2.0 接頭（甲支援 4 個額外的 USB 2.0 接口）

- 1 x AMD A78 FCH (Bolton-D3) 的 USB 3.0 接頭（已支援 2 個額外的 USB 3.0 接口）

BIOS · 64Mb AMI UEFI Legal BIOS (支援 GUI)

- 支援即插即（Plug and Play, PnP）

- ACPI 1.1 電源管理

· 支援唤醒功能

• 支援 jumperfree 免跳線模式
• DRAM、VDDP、VDDR 電壓多功能譜節

硬體監控 · CPU 溫度偵測

• 主機板溫度偵測
• CPU 風量轉速計
• 機箱壓氣轉速計
• CPU/ 機箱靜音壓
• CPU/機箱風動多速控制
  • 機殼開殿偵測
  • 電壓範圍：+12V，+5V，+3.3V，核心電壓

操作系统 • Microsoft ^3 Windows ^4 8.1 32 位元 /8.1 64 位元 /7 32 位元 /7 64 位元

認證 • FCC, CE, WHQL

- 支援 ErP/EuP(需要的時使*支援 ErP/EuP 的電源供應器)

*請參閱華孽網站了解詳細的產品訊息：http://www.asrock.com

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線帽放置在針腳上時，這個跳線就是“匝接”。如果針腳上沒有放置跳線帽，這個跳線就是“障膝”。插圖顯示了一個3針腳的跳線，當跳線帽放置在針腳1和針腳2之間時就是“匝接”。

Short

Open

接聊 設定

清除 CMOS

(CLRCMOS1, 3 钼卵蛹)

(見第1頁第22項)

默認設置

清除 CMOS

註：CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設定，請先關閉電窗電源，並從電源插座投下電源線，等待 15 秒鐘之後，使跳線幅從 CLRCMOS1 的 pin2 及 pin3 縫路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先關擇再關擇，然後再執行 CMOS 清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。

如果您清除了CMOS，機數周段功能可能會被偵測到。請調整BIOS選項“Clear Status”（清除狀態）清除之前機數防盜偵測狀態的總錄。

1.4 接頭

此類接頭是不“跳線帽連接的，請不要”跳線帽短接這些接頭。跳線帽不正確的放置將會導致主機板的人久性損壞！

接頭 圖示 說用

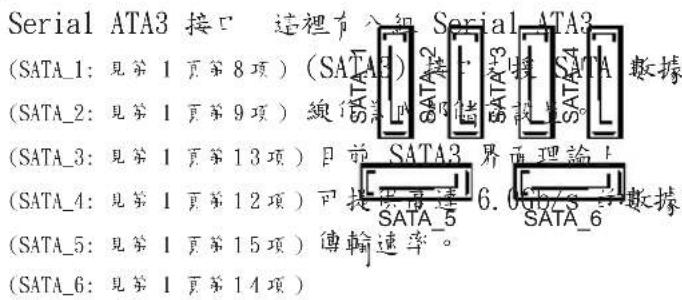

Serial ATA3 接口 這裡节入組 Serial ATA3 (SATA_1: 見第 1 页第 8 项) (SATA3) 按上 SATA 数据 (SATA_2: 見第 1 页第 9 项) 線行第 6 页第 5 調到 SATA_3 (SATA_3: 見第 1 页第 13 项) 目前 SATA3 界面理論上 (SATA_4: 見第 1 页第 12 项) 可提供普通 SATA_5 6.0 GB/s 數據 (SATA_5: 見第 1 页第 15 项) 傳輸速率。 (SATA_6: 見第 1 页第 14 项)

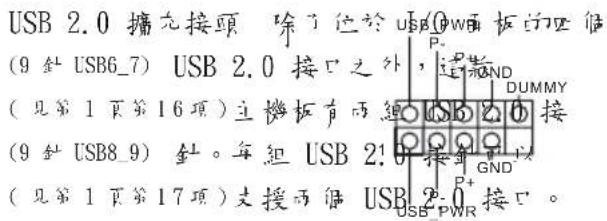

USB 2.0 擊九接頭 除了位於USB(0)面板的正徑 (9 针 USB6_7) USB 2.0 接口之外，連接 (見第1頁第16項)主機板負兩組 USB 2.0 接口 (9 针 USB8_9) 针。每組 USB 2.0 接口。 (見第1頁第17項)支援兩個 USB 2.0 接口。

USB 3.0 擊元接頭 唱了位於 I/OIntA_P_D+ID (19 针 USB_10_11) 3.0 接口之IntA_P這號止機板一 (見第1頁第18項) 組 USB 3.0 輸針。這個 USB 3.0

接针可以支援两倍 USB 3.0 接口。

前置音放接頭 口以方便連接音

(9 钻 HD_AUDIO1)

( 见第 1 页 第 21 项 )

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. 嘉清晰音放(High Definition Audio, HDA)支援智能音放接口檢測功能(Jack Sensing), 但是機箱面板的連線必須支持HDA才能正常使用。請按我們提供的手術和機箱手術上的使用說明安裝您的系統。
2. 如果您能 AC' 97 音放面板，請按照下面的步驟將它安裝到前面板音放接針： A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅於 HD 音放面板。您不必將它們連接到 AC' 97 音放面板。

E. 隨段前置麥克壓。

在 Windows 8.1 / 8.1 64 位元 / 7 / 7 64 位元作業系統中：

在 Realtek 控制面板“默選” FrontMic”。講聲” Recording

Volume"。

系統面板接頭 已接各種不用燈

(9 钋 PANEL1)

(見第1頁第7項)

重段鍵等各種連線。

請根據下面的單位說明連接機箱上的電源開關、重閘按鈕與系統狀態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN(電源開關):

連接機箱前面板的電源障關。您可以設定*電源鏈關閉系統的方式。

RESET(重辟隔隔):

連接機箱前面板的重閘開關。常電腦當機且無法正常重新啟動時，可按下重閘開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時，此指示燈亮起。

審系統處於 S1 待命模式時，此指示燈保持閃爍。審系統處於 S3/S4 待

命模式式關機（S5）模式時，此指示燈熄滅。

IID LED(硬碟活動指示燈):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取式寫入數據時，

此指示登亮起。

前面板設計因機箱不佔而有差異。前面板構組一般由電源開關、

箱前面板連接到此接頭時，請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 許將機箱喇叭連接SPEAKE接

(4 钋 SPEAKER1)

(见第1页第6项)

頭。

機箱，電源壓的接頭 請將壓的連接線接到這個接

(4 针 CHA_FANI) 頭，並讓黑線與接地針陣

(见第1页第11项)相接。FAN_SPEED_CONTROL

(3 PWR_FANI)

(见第1页第2项)

CPU 風錙接頭 請將 CPU 風錙連接線接到這個

(4 针 CPU_FANI) 接頭，並讓黑鯨與接點的針聯

(見第1頁第3項)

相接。

雖然此主板支持 4-Pin CPU 厘幕（Quiet Fan，靜音區幕），但是沒有諧速功能的 3-Pin CPU 厘幕仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 厘幕連接到此主板的 CPU 厘幕接口，請將它連接到 Pin 1-3。

Pin 1-3 连接 3-Pin 肚盒的安装

ATX 電源接頭 許將 ATX 電源供應擇連擇到這

(24 针 ATXPWR1) 偶接頭。

(见第1页第5项)

雖然此主機板提供 24-pin ATX 電源接口，但是您仍然可以使 12 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源，請順等 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明 1

ATX 12V 電源接口 請注意，必需將當直 ATX 12V

(8 ATX12V1) 插頭的電源供應器連接到連接

（見第1頁第1項）插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

序列埠 這個序列埠 COM1 支援 RRID1 序

(9 钝 COM1) 列埠的装置。

(見第1頁第20項)

機散開段警告功能接頭 此主機板工擾機散開段偵測

(2 针 CI1) 功能，可偵測機殼蓋是否被移

(見第1頁第23項)動。此功能需機殼與堵機殼

開設偵測設計。

TPM 標頭

(17-pin TPMS1)

(計參閱第1頁，編號10)

GND SERIRQ# S_PWRDWN# GND LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN GND +3VSB LAD0 +3V LAD3 PCIRST# FRAME PCICLK

此接頭支援信賴平台懷組 (TPM) 系統，已確保儲存金鑰、 數位憑證、密碼及資料的安全。 TPM 系統才能強化維略安全、 保護數位其分並確定平台完整性。

印表機接針 這是一個連接印表機的接口，→SPD3 (25 针 LPT1) 便您連接印表機設備。 (見第1頁第19項)

接連接印表機的接口，→ 接表機設備。 PE BUSY ACK# SPD7 SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 STB# SLIN# PINIT# ERROR# AFD# GND

1. Penjelasan
