X370M-HDV - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASRock
Modèle	X370M-HDV
Format	Micro ATX
Socket	AMD AM4
Chipset	AMD X370
Processeurs supportés	AMD Ryzen série 1000 (Summit Ridge), série 2000 (Pinnacle Ridge), APU Raven Ridge et APU Bristol Ridge
Mémoire supportée	DDR4, jusqu'à 3200 MHz (OC), 2 slots
Capacité maximale de mémoire	32 Go
Nombre de slots mémoire	2 x DIMM DDR4
Slots d'extension	1 x PCIe 3.0 x16 (selon CPU), 1 x PCIe 2.0 x1
Graphiques intégrés	Oui (selon processeur APU)
Sorties vidéo	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
Audio	Realtek ALC887, 7.1 canaux HD
Réseau	Realtek RTL8111H, Gigabit Ethernet
Stockage SATA	4 x SATA3 (6 Gbit/s), support RAID 0/1/10
Stockage M.2	1 x Ultra M.2 (SATA3 ou PCIe Gen3 x4, type 2242/2260/2280)
Ports USB (total)	6 x USB 3.1 Gen1 (dont 4 arrière + 2 via embase), 6 x USB 2.0 (dont 2 arrière + 4 via embases)
Connecteurs internes	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Alimentation	ATX 24 broches + 1 x 4 broches CPU
Dimensions	244 mm x 244 mm (Micro ATX)
Poids	~0,5 kg
Système d'exploitation	Windows 10 64-bit
Protection	Condensateurs solides, protection contre les surtensions et décharges électrostatiques
Entretien	Nettoyage à sec avec un chiffon doux et antistatique

FOIRE AUX QUESTIONS - X370M-HDV ASROCK

Quelle est la compatibilité mémoire de la ASRock X370M-HDV ?

La carte mère supporte la mémoire DDR4 en configuration dual channel. Avec un processeur Ryzen série 2000 (Pinnacle Ridge), les fréquences peuvent atteindre 3200 MHz en overclocking. Pour les APU Raven Ridge, la limite est de 3200 MHz (OC). La capacité maximale est de 32 Go répartis sur 2 slots. Consultez la liste de compatibilité sur le site d'ASRock pour les modules certifiés.

Puis-je utiliser un processeur Ryzen 5000 sur cette carte ?

Non, cette carte mère est conçue pour les processeurs AMD Ryzen série 1000 et 2000 ainsi que les APU A-series. Les Ryzen 5000 nécessitent un chipset plus récent comme le B550 ou X570. Vérifiez la liste des processeurs supportés sur le site d'ASRock.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS depuis le site d'ASRock. Placez le fichier sur une clé USB formatée en FAT32. Redémarrez et entrez dans l'UEFI (touche F2 ou Suppr). Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et lancer la mise à jour. Ne coupez jamais l'alimentation pendant le processus.

La carte supporte-t-elle l'overclocking ?

Oui, l'UEFI permet l'overclocking du processeur (via le multiplicateur et la tension) et de la mémoire (via les profils XMP ou manuel). Les alimentations à 7 phases Digi Power assurent une stabilité accrue. Surveillez les températures avec un bon ventilateur.

Quel type de connecteur M.2 est supporté ?

Le socket Ultra M.2 accepte les modules M.2 de type 2242, 2260 et 2280. Il supporte les interfaces SATA3 (6 Gbit/s) et PCIe Gen3 x4 (jusqu'à 32 Gbit/s) avec les processeurs Ryzen. Il est idéal pour les SSD NVMe rapides.

Puis-je utiliser un ventilateur de CPU avec un connecteur 4 broches ?

Oui, le connecteur pour ventilateur de CPU (CPU_FAN1) est un connecteur 4 broches compatible PWM. Il peut délivrer jusqu'à 1 A (12 W). Utilisez un ventilateur PWM pour bénéficier du contrôle automatique de la vitesse dans l'UEFI.

Combien de ports USB 3.0 y a-t-il ?

La carte offre 4 ports USB 3.1 Gen1 (USB 3.0) à l'arrière et 2 ports supplémentaires via une embase interne (pour le panneau avant). Il y a également 2 ports USB 2.0 à l'arrière et 4 ports via deux embases internes.

Quelles sont les sorties vidéo disponibles ?

Les sorties vidéo sont : un port D-Sub (VGA), un DVI-D et un HDMI. Le HDMI supporte une résolution 4K à 30 Hz. Vous pouvez utiliser jusqu'à trois écrans simultanément si le processeur intègre un GPU.

Est-ce que cette carte mère supporte le RAID ?

Oui, les 4 ports SATA3 supportent les modes RAID 0, RAID 1 et RAID 10. Vous pouvez configurer le RAID via l'UEFI ou le gestionnaire de disques Windows. Notez que le RAID n'est pas supporté sur le port M.2.

Que faire si la carte ne démarre pas ?

Vérifiez d'abord que tous les câbles d'alimentation sont bien connectés (ATX 24 broches et CPU 4 broches). Réinsérez la RAM et la carte graphique si présente. Réinitialisez le CMOS en retirant la pile bouton pendant 30 secondes. Consultez le manuel pour les voyants LED de diagnostic.

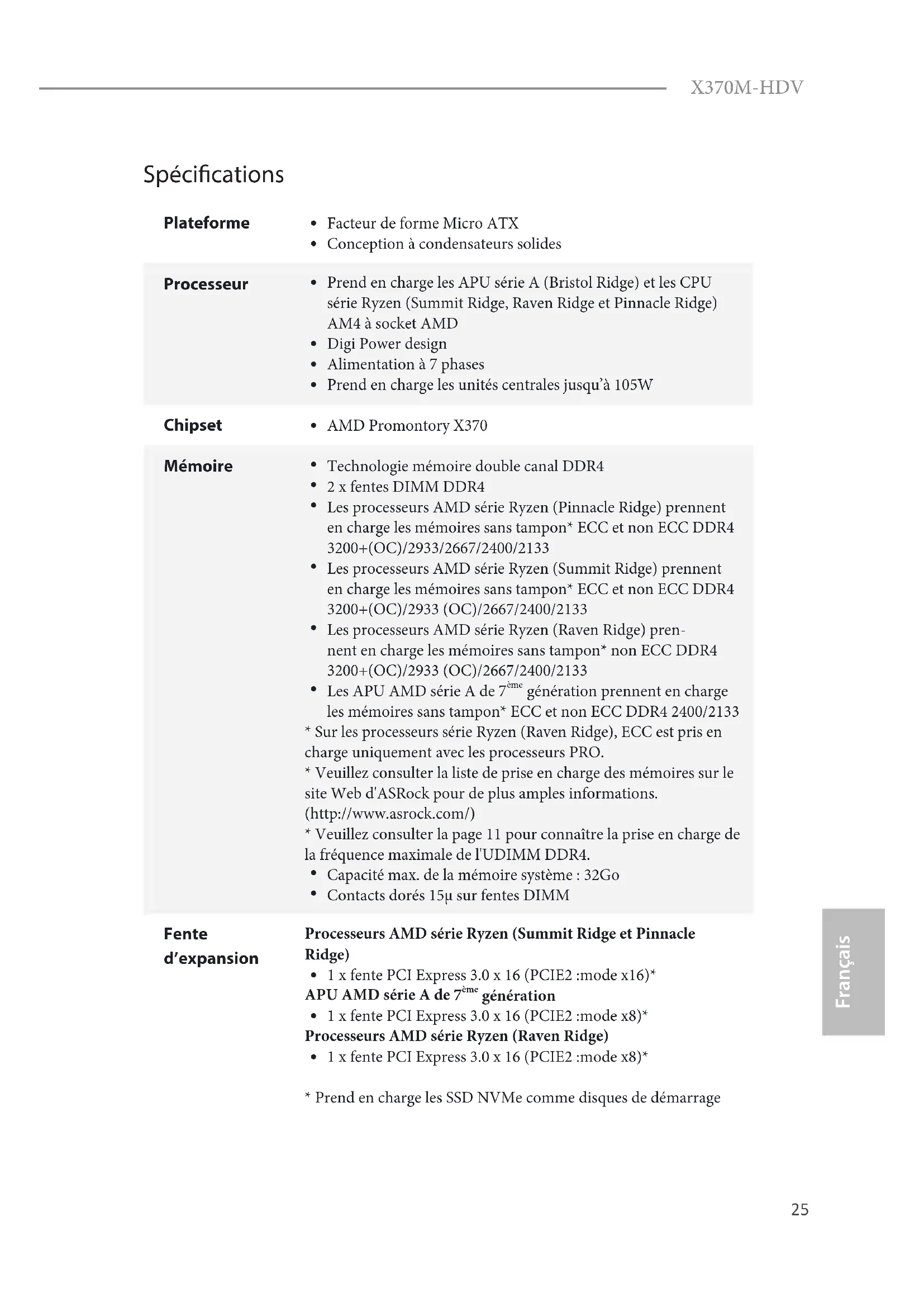

MODE D'EMPLOI X370M-HDV ASROCK

Plateforme	Facteur de forme Micro ATXConception à condensateurs solides
Processeur	Prend en charge les APU série A (Bristol Ridge) et les CPU série Ryzen (Summit Ridge, Raven Ridge et Pinnacle Ridge) AM4 à socket AMDDigi Power designAlimentation à 7 phasesPrend en charge les unités centrales jusqu'à 105W
Chipset	AMD Promontory X370
Mémoire	Technologie mémoire double canal DDR42 x fentes DIMM DDR4Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933/2667/2400/2133Les processeurs AMD série Ryzen (Summit Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133Les processeurs AMD série Ryzen (Raven Ridge) prennent en charge les mémoires sans tampon* non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133Les APU AMD série A de 7^ème génération prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 2400/2133* Sur les processeurs série Ryzen (Raven Ridge), ECC est pris en charge uniquement avec les processeurs PRO.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)* Veuillez consulter la page 11 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.Capacité max. de la mémoire système : 32GoContacts dorés 15μ sur fentes DIMM
Fente d'expansion	Processeurs AMD série Ryzen (Summit Ridge et Pinnacle Ridge)1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x16)*APU AMD série A de 7^ème génération1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x8)*Processeurs AMD série Ryzen (Raven Ridge)1 x fente PCI Express 3.0 x 16 (PCIE2 :mode x8)*Prend en charge les SSD NVMe comme disques de démarrage

• 1 x fente PCI Express 2.0 x1

Graphiques

- Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen* - Carte graphique AMD Radeon™ série R intégrée dans APU série A*

* La prise en charge réelle peut varier selon le processeur

- DirectX 12, Pixel Shader 5.0

• Mémoire partagée max. 2 Go

- Trois options de sortie graphique : D-Sub, DVI-D et HDMI

- Prend en charge la configuration à triple moniteurs

- Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

- Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

- Prend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60 Hz

- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

- Prend en charge HDCP via ports DVI-D et HDMI

- Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI

Audio

• Audio 7.1 CH HD (Codec audio Realtek ALC887)

*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

- Prend en charge la protection contre les surtensions

• Capuchons ELNA Audio

Réseau

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s

• Realtek RTL8111H

- Prend en charge la fonction Wake-On-LAN

- Prend en charge la protection contre la foudre/les décharges électrostatiques

- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

- Prend en charge PXE

Connectique du panneau arrière	1 x port souris/clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI2 x ports USB 2.0 (Protection contre les décharges électrostatiques)4 x ports USB 3.1 Gen1 (Protection contre les décharges électrostatiques)1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	4 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud1 x socket Ultra M.2, prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) (avec Summit Ridge, Raven Ridge et Pinnacle Ridge) ou Gen3 x2 (16 Go/s) (avec APU série A)*Prend en charge les SSD NVMe comme disques de démarrage* Prend en charge le kit ASRock U.2
Connecteur	1 x embase pour port d'impression1 x embase pour port COM1 x embase TPM1 x prise DEL d'alimentation et emplacement sur châssis1 x connecteur pour ventilateur de CPU (4 broches)* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).2 x connecteurs pour ventilateur de châssis (1 x 3 broches, 1 x 4 broches)* Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'une puissance maximale de 1 A (12 W).1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12 V 4 broches1 x connecteur audio panneau frontal2 x embases USB 2.0 (4 ports USB 2.0 pris en charge)(Protection contre les décharges électrostatiques)1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques)
Système d'exploitation	Microsoft® Windows® 10 64 bits
