Tipo de producto	Placa base
Marca	ASRock
Modelo	X370M-HDV
Formato	Micro ATX
Socket	AMD AM4
Chipset	AMD X370
Procesadores compatibles	AMD Ryzen serie 1000 (Summit Ridge), serie 2000 (Pinnacle Ridge), APU Raven Ridge y APU Bristol Ridge
Memoria compatible	DDR4, hasta 3200 MHz (OC), 2 ranuras
Capacidad máxima de memoria	32 GB
Número de ranuras de memoria	2 x DIMM DDR4
Ranuras de expansión	1 x PCIe 3.0 x16 (según CPU), 1 x PCIe 2.0 x1
Gráficos integrados	Sí (según procesador APU)
Salidas de vídeo	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
Audio	Realtek ALC887, 7.1 canales HD
Red	Realtek RTL8111H, Gigabit Ethernet
Almacenamiento SATA	4 x SATA3 (6 Gbit/s), soporte RAID 0/1/10
Almacenamiento M.2	1 x Ultra M.2 (SATA3 o PCIe Gen3 x4, tipo 2242/2260/2280)
Puertos USB (total)	6 x USB 3.1 Gen1 (4 traseros + 2 mediante conector interno), 6 x USB 2.0 (2 traseros + 4 mediante conectores internos)
Conectores internos	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Alimentación	ATX 24 pines + 1 x 4 pines CPU
Dimensiones	244 mm x 244 mm (Micro ATX)
Peso	~0,5 kg
Sistema operativo	Windows 10 64 bits
Protección	Condensadores sólidos, protección contra sobretensiones y descargas electrostáticas
Mantenimiento	Limpieza en seco con un paño suave y antiestático

Preguntas frecuentes - X370M-HDV ASROCK

¿Cuál es la compatibilidad de memoria de la ASRock X370M-HDV?

La placa base admite memoria DDR4 en configuración de doble canal. Con un procesador Ryzen serie 2000 (Pinnacle Ridge), las frecuencias pueden alcanzar 3200 MHz en overclocking. Para los APU Raven Ridge, el límite es de 3200 MHz (OC). La capacidad máxima es de 32 GB distribuidos en 2 ranuras. Consulte la lista de compatibilidad en el sitio web de ASRock para los módulos certificados.

¿Puedo usar un procesador Ryzen 5000 en esta placa?

No, esta placa base está diseñada para procesadores AMD Ryzen serie 1000 y 2000 así como APU A-series. Los Ryzen 5000 requieren un chipset más reciente como el B550 o X570. Verifique la lista de procesadores compatibles en el sitio web de ASRock.

¿Cómo actualizar el BIOS?

Descargue la última versión del BIOS desde el sitio web de ASRock. Coloque el archivo en una unidad USB formateada en FAT32. Reinicie e ingrese al UEFI (tecla F2 o Supr). Use la herramienta 'Instant Flash' para seleccionar el archivo e iniciar la actualización. Nunca corte la alimentación durante el proceso.

¿La placa soporta overclocking?

Sí, el UEFI permite overclocking del procesador (mediante el multiplicador y el voltaje) y de la memoria (mediante perfiles XMP o manual). Las alimentaciones de 7 fases Digi Power aseguran una estabilidad mejorada. Supervise las temperaturas con un buen ventilador.

¿Qué tipo de conector M.2 es compatible?

El conector Ultra M.2 acepta módulos M.2 de tipo 2242, 2260 y 2280. Soporta interfaces SATA3 (6 Gbit/s) y PCIe Gen3 x4 (hasta 32 Gbit/s) con procesadores Ryzen. Es ideal para SSD NVMe rápidos.

¿Puedo usar un ventilador de CPU con conector de 4 pines?

Sí, el conector para ventilador de CPU (CPU_FAN1) es un conector de 4 pines compatible con PWM. Puede suministrar hasta 1 A (12 W). Use un ventilador PWM para beneficiarse del control automático de velocidad en el UEFI.

¿Cuántos puertos USB 3.0 hay?

La placa ofrece 4 puertos USB 3.1 Gen1 (USB 3.0) en la parte trasera y 2 puertos adicionales mediante un conector interno (para el panel frontal). También hay 2 puertos USB 2.0 en la parte trasera y 4 puertos a través de dos conectores internos.

¿Cuáles son las salidas de vídeo disponibles?

Las salidas de vídeo son: un puerto D-Sub (VGA), un DVI-D y un HDMI. El HDMI soporta resolución 4K a 30 Hz. Puede usar hasta tres pantallas simultáneamente si el procesador incluye una GPU.

¿Esta placa base soporta RAID?

Sí, los 4 puertos SATA3 soportan los modos RAID 0, RAID 1 y RAID 10. Puede configurar el RAID mediante el UEFI o el administrador de discos de Windows. Tenga en cuenta que el RAID no es compatible en el puerto M.2.

¿Qué hacer si la placa no arranca?

Verifique primero que todos los cables de alimentación estén bien conectados (ATX 24 pines y CPU 4 pines). Vuelva a insertar la RAM y la tarjeta gráfica si está presente. Reinicie el CMOS quitando la pila de botón durante 30 segundos. Consulte el manual para los indicadores LED de diagnóstico.

MANUAL DE USUARIO X370M-HDV ASROCK

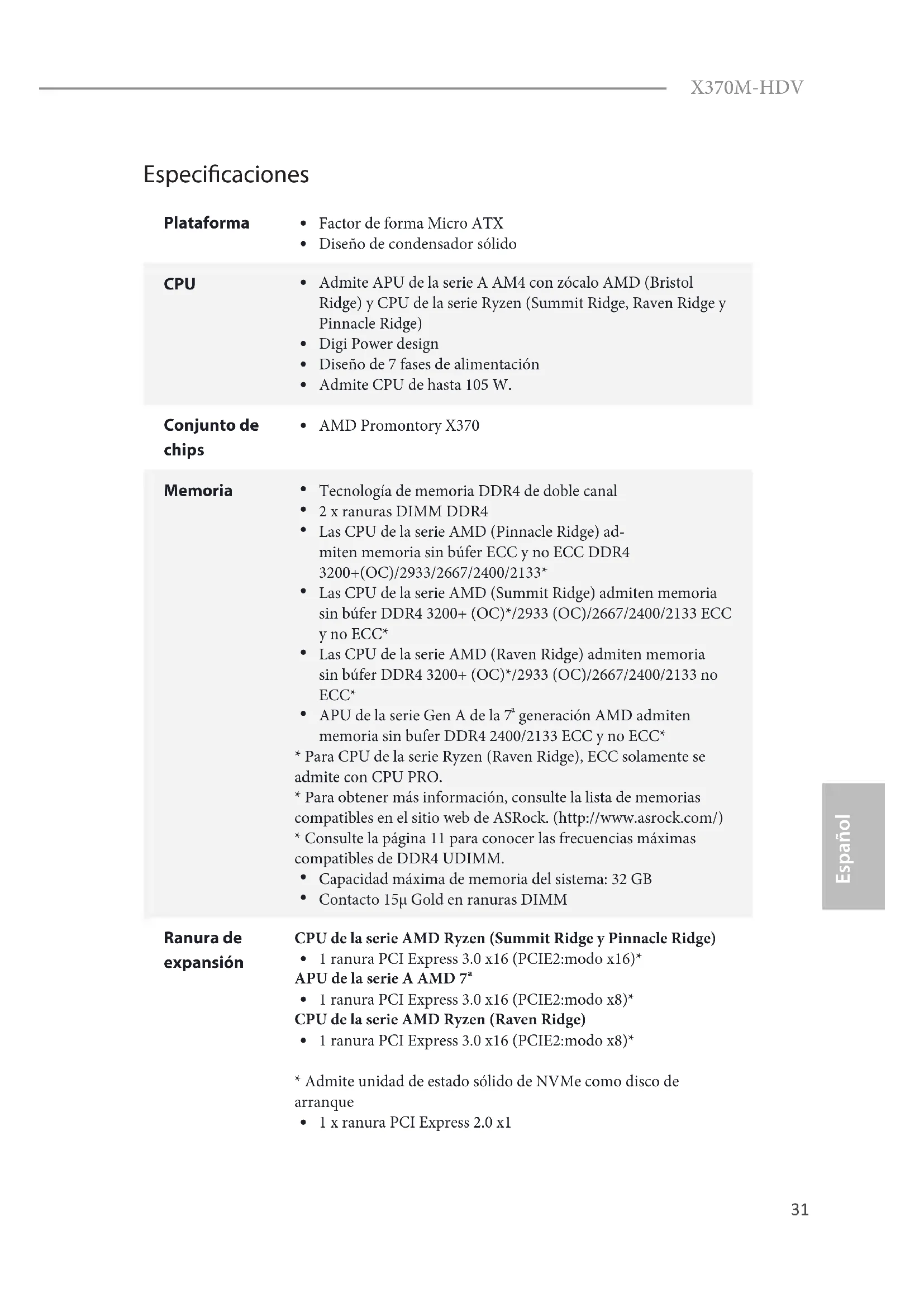

Plataforma	• Factor de forma Micro ATX• Diseño de condensador sólido
CPU	• Admite APU de la serie A AM4 con zócalo AMD (Bristol Ridge) y CPU de la serie Ryzen (Summit Ridge, Raven Ridge y Pinnacle Ridge)• Digi Power design• Diseño de 7 fases de alimentación• Admite CPU de hasta 105 W.
Conjunto de chips	• AMD Promontory X370
Memoria	• Tecnología de memoria DDR4 de doble canal• 2 x ranuras DIMM DDR4• Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin búfer ECC y no ECC DDR4 3200+(OC)/2933/2667/2400/2133*• Las CPU de la serie AMD (Summit Ridge) admiten memoria sin búfer DDR4 3200+ (OC)*/2933 (OC)/2667/2400/2133 ECC y no ECC*• Las CPU de la serie AMD (Raven Ridge) admiten memoria sin búfer DDR4 3200+ (OC)*/2933 (OC)/2667/2400/2133 no ECC*• APU de la serie Gen A de la 7 ^a generación AMD admiten memoria sin bufer DDR4 2400/2133 ECC y no ECC** Para CPU de la serie Ryzen (Raven Ridge), ECC solamente se admite con CPU PRO.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Consulte la página 11 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.• Capacidad máxima de memoria del sistema: 32 GB• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	CPU de la serie AMD Ryzen (Summit Ridge y Pinnacle Ridge)• 1 ranura PCI Express 3.0 x16 (PCIE2:modo x16)*APU de la serie A AMD 7 ^a • 1 ranura PCI Express 3.0 x16 (PCIE2:modo x8)*CPU de la serie AMD Ryzen (Raven Ridge)• 1 ranura PCI Express 3.0 x16 (PCIE2:modo x8)** Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 2.0 x1

Gráficos

- Tarjeta gráfica de la serie AMD Radeon™ Vega integrada en APU de la serie Ryzen*

- Gráficos de la serie R de AMD Radeon™ integrados en APU de las series A*

* El soporte real puede variar según la CPU

- DirectX 12, Pixel Shader 5.0

- Memoria máxima compartida de 2GB

- Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI

- Compatible con tres monitores

- Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

- Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

- Admite D-Sub con una resolución máxima de 2048x1536 @ 60 Hz

- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

- Compatible con función HDCP con puertos DVI-D y HDMI

- Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI

Audio

• 7.1 Audio CH HD (Códec de audio Realtek ALC887)

*Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

- Admite protección contra sobretensiones

- Tapas de audio ELNA

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

• Realtek RTL8111H

- Admite la función Reactivación de LAN

- Admite protección contra rayos y descargas electrostáticas (ESD)

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

E/S en panel posterior

• 1 x puerto de ratón/teclado PS/2

- 1 x puerto D-Sub

- 1 x puerto DVI-D

- 1 x puerto HDMI

- 2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)

- 4 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)

	1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/EN-LACE y LED DE VELOCIDAD)Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Almacenami-ento	4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge y Pinnacle Ridge) o Gen3 x2 (16 Gb/s) (con APU de la serie A)* Admite unidad de estado sólido de NVMe como disco de ar-ranque* Admite el Kit U.2 de ASRock
Conector	1 x Base de conexiones de puerto de impresión1 x Base de conexiones de puerto COM1 x Conector TPM1 x cabezal de intrusión de chasis y de altavoces1 x Conector para ventilador de la CPU (4 contactos)* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.2 x Conectores de ventilador del chasis (1 de 3 pines y 1 de 4 pines)* El conector para ventilador del chasis admite el ventilador del chasis con una potencia de ventilador máxima de 1 A (12 W).1 x conector de alimentación ATX de 24 contactos1 x conector de alimentación de 12V de 4 contactos1 x Conector de audio en el panel frontal2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1) (Admite protección contra descargas electrostáticas)
SO	Microsoft® Windows® 10 64 bits
