Tipo de produto	Placa-mãe
Marca	ASRock
Modelo	X370M-HDV
Formato	Micro ATX
Socket	AMD AM4
Chipset	AMD X370
Processadores suportados	AMD Ryzen série 1000 (Summit Ridge), série 2000 (Pinnacle Ridge), APU Raven Ridge e APU Bristol Ridge
Memória suportada	DDR4, até 3200 MHz (OC), 2 slots
Capacidade máxima de memória	32 GB
Número de slots de memória	2 x DIMM DDR4
Slots de expansão	1 x PCIe 3.0 x16 (conforme CPU), 1 x PCIe 2.0 x1
Gráficos integrados	Sim (conforme processador APU)
Saídas de vídeo	1 x D-Sub, 1 x DVI-D, 1 x HDMI (4K @ 30 Hz)
Áudio	Realtek ALC887, 7.1 canais HD
Rede	Realtek RTL8111H, Gigabit Ethernet
Armazenamento SATA	4 x SATA3 (6 Gbit/s), suporte RAID 0/1/10
Armazenamento M.2	1 x Ultra M.2 (SATA3 ou PCIe Gen3 x4, tipo 2242/2260/2280)
Portas USB (total)	6 x USB 3.1 Gen1 (4 traseiras + 2 via conector), 6 x USB 2.0 (2 traseiras + 4 via conectores)
Conectores internos	2 x USB 2.0, 1 x USB 3.1 Gen1, 1 x COM, 1 x LPT, 1 x TPM
Alimentação	ATX 24 pinos + 1 x 4 pinos CPU
Dimensões	244 mm x 244 mm (Micro ATX)
Peso	~0,5 kg
Sistema operacional	Windows 10 64-bit
Proteção	Capacitores sólidos, proteção contra sobretensões e descargas eletrostáticas
Manutenção	Limpeza a seco com pano macio e antiestático

Perguntas frequentes - X370M-HDV ASROCK

Qual é a compatibilidade de memória da ASRock X370M-HDV?

A placa-mãe suporta memória DDR4 em configuração dual channel. Com um processador Ryzen série 2000 (Pinnacle Ridge), as frequências podem atingir 3200 MHz em overclock. Para APUs Raven Ridge, o limite é 3200 MHz (OC). A capacidade máxima é de 32 GB distribuídos em 2 slots. Consulte a lista de compatibilidade no site da ASRock para módulos certificados.

Posso usar um processador Ryzen 5000 nesta placa?

Não, esta placa-mãe é projetada para processadores AMD Ryzen série 1000 e 2000, bem como APUs A-series. Os Ryzen 5000 exigem um chipset mais recente como B550 ou X570. Verifique a lista de processadores suportados no site da ASRock.

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da ASRock. Coloque o arquivo em um pendrive formatado em FAT32. Reinicie e entre na UEFI (tecla F2 ou Del). Use a ferramenta 'Instant Flash' para selecionar o arquivo e iniciar a atualização. Nunca desligue a alimentação durante o processo.

A placa suporta overclock?

Sim, a UEFI permite overclock do processador (via multiplicador e tensão) e da memória (via perfis XMP ou manual). As alimentações de 7 fases Digi Power garantem maior estabilidade. Monitore as temperaturas com um bom cooler.

Qual tipo de conector M.2 é suportado?

O socket Ultra M.2 aceita módulos M.2 dos tipos 2242, 2260 e 2280. Ele suporta interfaces SATA3 (6 Gbit/s) e PCIe Gen3 x4 (até 32 Gbit/s) com processadores Ryzen. É ideal para SSDs NVMe rápidos.

Posso usar um cooler de CPU com conector de 4 pinos?

Sim, o conector para cooler de CPU (CPU_FAN1) é um conector de 4 pinos compatível com PWM. Pode fornecer até 1 A (12 W). Use um cooler PWM para obter controle automático de velocidade na UEFI.

Quantas portas USB 3.0 existem?

A placa oferece 4 portas USB 3.1 Gen1 (USB 3.0) na traseira e 2 portas adicionais via conector interno (para painel frontal). Há também 2 portas USB 2.0 na traseira e 4 portas via dois conectores internos.

Quais são as saídas de vídeo disponíveis?

As saídas de vídeo são: uma porta D-Sub (VGA), uma DVI-D e uma HDMI. O HDMI suporta resolução 4K a 30 Hz. Você pode usar até três monitores simultaneamente se o processador tiver GPU integrada.

Esta placa-mãe suporta RAID?

Sim, as 4 portas SATA3 suportam modos RAID 0, RAID 1 e RAID 10. Você pode configurar o RAID via UEFI ou Gerenciamento de Discos do Windows. Observe que o RAID não é suportado na porta M.2.

O que fazer se a placa não der boot?

Verifique primeiro se todos os cabos de alimentação estão bem conectados (ATX 24 pinos e CPU 4 pinos). Reinsira a RAM e a placa de vídeo se houver. Redefina o CMOS removendo a bateria tipo moeda por 30 segundos. Consulte o manual para os LEDs de diagnóstico.

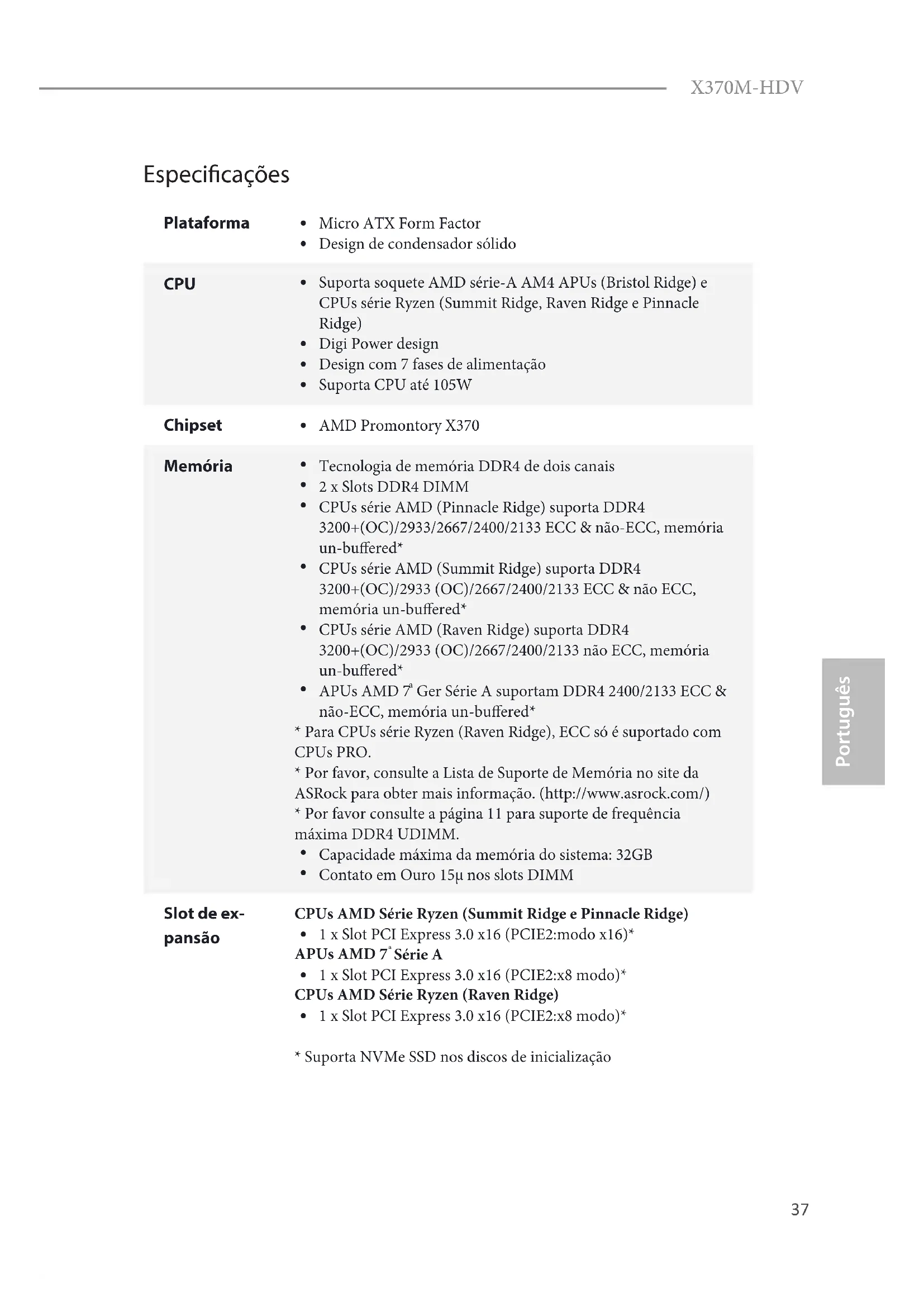

MANUAL DE UTILIZADOR X370M-HDV ASROCK

Plataforma	• Micro ATX Form Factor• Design de condensador sólido
CPU	• Suporta soquete AMD série-A AM4 APUs (Bristol Ridge) e CPUs série Ryzen (Summit Ridge, Raven Ridge e Pinnacle Ridge)• Digi Power design• Design com 7 fases de alimentação• Suporta CPU até 105W
Chipset	• AMD Promontory X370
Memória	• Tecnologia de memória DDR4 de dois canais• 2 x Slots DDR4 DIMM• CPUs série AMD (Pinnacle Ridge) suporta DDR4 3200+(OC)/2933/2667/2400/2133 ECC & não-ECC, memória un-buffered*• CPUs série AMD (Summit Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & não ECC, memória un-buffered*• CPUs série AMD (Raven Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 não ECC, memória un-buffered*• APUs AMD 7aGer Série A suportam DDR4 2400/2133 ECC & não-ECC, memória un-buffered** Para CPUs série Ryzen (Raven Ridge), ECC só é suportado com CPUs PRO.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)* Por favor consulte a página 11 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 32GB• Contato em Ouro 15μ nos slots DIMM

Slot de ex- pansão

CPUs AMD Série Ryzen (Summit Ridge e Pinnacle Ridge)

• 1 x Slot PCI Express 3.0 x16 (PCIE2:modo x16)

APUs AMD 7* Série A

• 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 modo)*

CPUs AMD Série Ryzen (Raven Ridge)

• 1 x Slot PCI Express 3.0 x16 (PCIE2:x8 modo)*

* Suporta NVMe SSD nos discos de inicialização

• 1 x slots PCI Express 2.0 x1

Gráficos

• AMD Radeon™ Integrado Série Vega Gráficas na Série Ryzen APU*
• AMD Radeon ^TM Integrado Série R Gráfica em Séries A APU*

* Suporte atual pode vairar por CPU

• DirectX 12, Pixel Shader 5.0
• Memória compartilhada máxima de 2GB
• Três opções de saída de gráficos: D-Sub, DVI-D e HDMI
• Suporta configuração com três monitores
• Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz
• Suporta D-Sub com resolução máxima de até 2048x1536 @ 60Hz
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
• Suporta HDCP com Portas DVI-D e HDMI
• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI

Áudio

- Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Realtek ALC887)

*Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi- canal pelo driver de áudio.

• Suporta Proteção de Sobretensão
  • Fones de Áudio ELNA

LAN

• LAN Gigabit 10/100/1000 Mb/s PCIE x1
• Realtek RTL8111H
- Suporta Wake-On-LAN
- Oferece Suporte à Proteção de Relâmpago/ESD
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE

E/S do painel posterior	1 x Porta PS/2 para mouse/teclado1 x Porta D-Sub1 x Porta DVI-D1 x Porta HDMI2 x Portas USB 2.0 (Suporta Proteção ESD)4 x Portas USB 3.1 Gen1 (Suporta Proteção ESD)1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazena-mento	4 x Conectores SATA3 6,0 Gb/s, suporta RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Conexão a Quente1 x Soquete Ultra M.2, suporta M chave digite 2242/2260/2280 módulo M.2 SATA3 6,0 Gb/s e M.2 PCI Express até Gen3 x4 (32 Gb/s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb/s) (com APU Série-A)*Suporta NVMe SSD nos discos de inicialização* Suporta Kit U.2 ASRock
Conector	1 x Suporte Porta Impressão1 x Suporte porta COM1 x Plataforma TPM1 x Intrusão do Chassi e Cabeçote de Autofalante1 x Conector da ventoinha da CPU (4 pinos)* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).2 x conectores ventilador chassis (1 x 3 pinos, 1 x 4 pinos)* O Conector do Ventilador do Chassi suporta o ventilador do chassi de potência do ventilador máxima de 1A (12W).1 x Conector alimentação ATX 24 pinos1 x Conector de energia 4-pinos 12V1 x Conector de áudio do painel frontal2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1) (Suporta Proteção ESD)

so

- Microsoft® Windows® 10 64-bit
