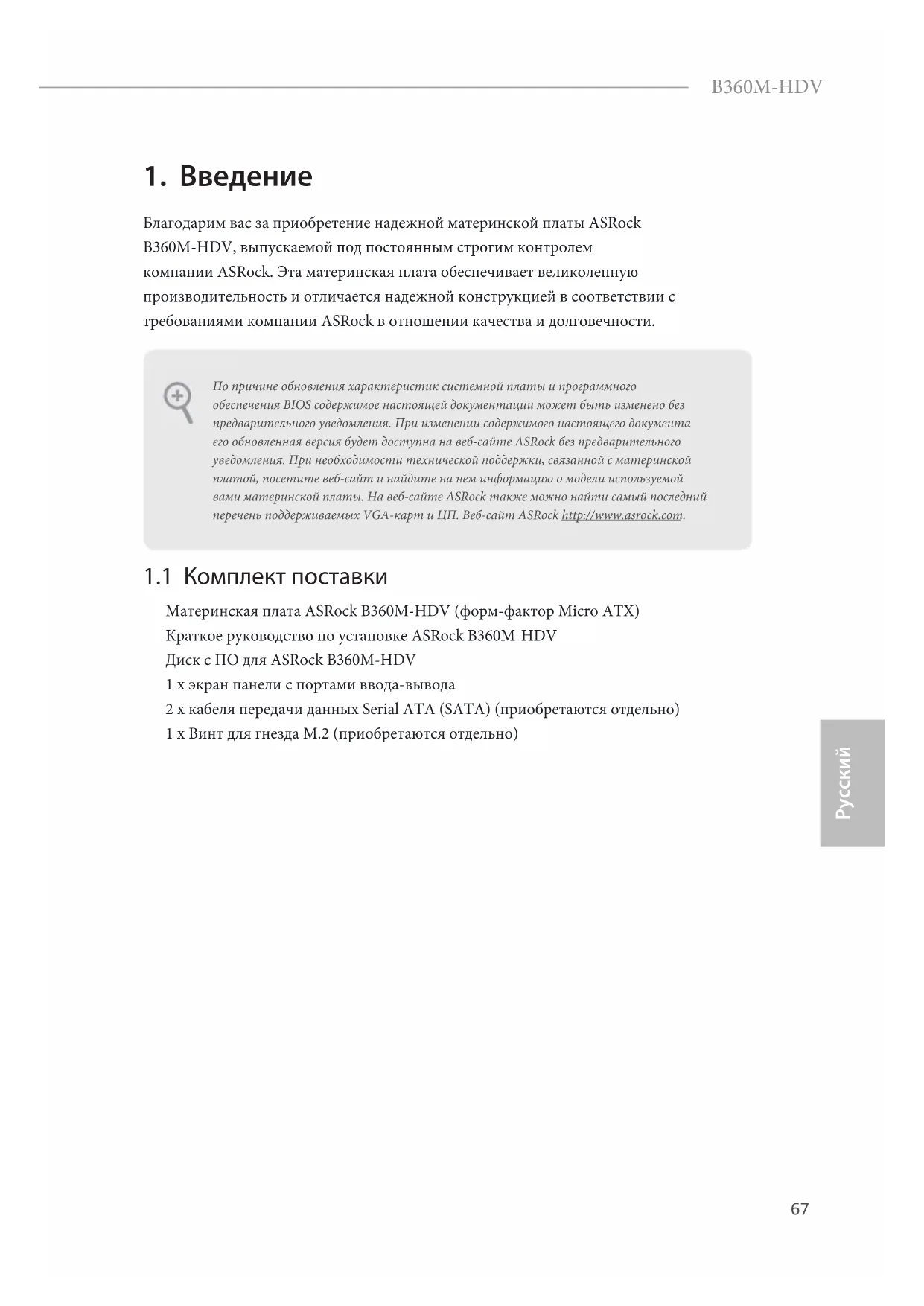

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B360MHDV ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock B360M-HDV, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock B360M-HDV

Диск с ПО для ASRock B360M-HDV

1 x экран панели с портами ввода-вывода

2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 x Винт для гнезда M.2 (приобретаются отдельно) По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.68

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Поддержка процессоров 8

поколения Intel® Core

Поддерживается технология Intel® Turbo Boost 2.0

Двухканальная память DDR4

Поддерживаются модули небуферизованной памяти DDR4 2666/2400/2133 без ECC.

Максимальный объем ОЗУ: 32ГБ

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru

Программно-аппаратное кодирование-декодирование: AVC/ H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит (только декодирование), MPEG2, MJPEG, VC-1 (только декодирование)

Три видеовыхода: D-Sub, DVI-D и HDMI69 B360M-HDV

Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 30 Гц

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI

7.1-канальный звук высокой четкости (аудиокодек Realtek ALC887) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 порт PS/2 для мыши/клавиатуры

0 (с защитой от электростатических

1 x порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: Линейный вход / передние динамики / микрофон70

6 x порта SATA3 6,0 Гб/с, поддерживаются NCQ, AHCI и «горячая» замена*

• Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_3 будет отключен.

1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с ключом M с пропускной способностью 6,0Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32Гб/с)** ** Поддержка технологии Intel® Optane

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2.

1 колодка порта принтера

1 колодка с разъемами датчика вскрытия корпуса и

1 разъем для вентилятора охлаждения ЦП, 4-контактный

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

2 разъема для вентиляторов или помпы водяного охлаждения корпуса (4-контактные) (смарт-регулятор скоростивентилятора)

• Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)

• Для разъемов CHA_FAN1/WP и CHA_FAN2/WP автоматически определяется тип подключенного вентилятора:

3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 8-контактный

1 аудиоразъем на передней панели

2 колодки USB 2.0 (4 порта USB 2.0 с защитой от электростатических разрядов)

1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддержка SMBIOS 2.7

Регулировка напряжений ЦП, GT_CPU, DRAM, PCH 1,05B

Контроль температуры: вентилятор ЦП; корпусной вентилятор или помпа водяного охлаждения корпуса

Тахометр: вентилятор ЦП; корпусной вентилятор или помпа водяного охлаждения корпуса71 B360M-HDV

Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): вентилятор ЦП; корпусной вентилятор или помпа водяного охлаждения корпуса

Регулировка скорости вращения: вентилятор ЦП; корпусной вентилятор или помпа водяного охлаждения корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12В, +5В, +3,3В, напряжение ядра

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.72

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 11) Замкнута: Сброс настроек CMOS Разомкнута: По умолчанию CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. 2-контактная

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.73 B360M-HDV

1.4 Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр.1, № 15) Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. GND

GND Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания. RESET (кнопка сброса): Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.74

Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_CI1) (см. стр. 1, № 16) Предназначена для подключения светодиодного индикатора питания и динамика корпуса. Разъемы Serial ATA3 (SATA3_0: см. стр. 1, № 12) (SATA3_1: см. стр. 1, № 13) (SATA3_2: см. стр. 1, № 9) (SATA3_3: см. стр. 1, № 10) (SATA3_4: см. стр. 1, № 8) (SATA3_5: см. стр. 1, № 7) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

• Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_3 будет отключен. Колодки USB 2.0 (9-контактная, USB_7_8) (см. стр. 1, № 17) (9-контактная, USB_13_14) (см. стр. 1, № 18) На системной плате имеются две колодки USB2.0. Каждая колодка USB 2.0 поддерживает два

Колодки USB 3.1 Gen1 (19-контактная, USB_11_12) (см. стр. 1, № 6) На материнской плате имеется одна колодка. Эта колодка USB 3.1 Gen1 поддерживает два порта.

Аудиоколодка передней

(9 контактов, HD_ AUDIO1) (см. стр. 1, № 22) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Разъемы для вентилятора или помпы водяного охлаждения

(4-контактный CHA_ FAN1/WP) (см. стр.1, № 4) (4-контактный CHA_ FAN2/WP) (см. стр.1, № 14) Данная материнская плата оснащена двумя 4-контактным разъемом для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3. Разъем вентилятора охлаждения процессора (4 контакта, CPU_FAN1) (см. стр.1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи). GND

Разъем питания АТХ (24 контакта, ATXPWR1) (см. стр. 1, № 5) Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8 контактов, ATX12V1) (см. стр. 1, № 1) Эта материнская плата оснащена 8-контактным разъемом питания АТХ 12В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

последовательного порта (9-контактная, COM1) (см. стр. 1, № 19) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка ТРМ (17 контактов, TPMS1) (см. стр. 1, № 21) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

Колодка порта принтера (25-контактная, LPT1) (см. стр. 1, № 20) Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати.
