AM1H-ITX - Материнская плата ASROCK - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно AM1H-ITX ASROCK в формате PDF.
| Тип продукта | Материнская плата |
| Бренд | ASRock |
| Модель | AM1H-ITX |
| Форм-фактор | Mini-ITX |
| Сокет процессора | Socket AM1 (FS1b) |
| Тип поддерживаемой памяти | DDR3-1600/1333/1066, non-ECC, небуферизованная |
| Количество слотов памяти | 2 x DIMM, макс. 16 ГБ |
| Слоты расширения | 1 x PCIe 2.0 x16, 1 x mini-PCIe |
| Хранение | 4 x SATA3 6 Гбит/с, 1 x eSATA |
| Порты USB | 4 x USB 3.0 (2 сзади, 2 через колодку), 4 x USB 2.0 (2 сзади, 2 через колодку) |
| Встроенный звук | Realtek ALC662, HD Audio 7.1 каналов |
| Встроенная сеть | Realtek RTL8111GR, Gigabit Ethernet |
| Видеовыходы | 1 x D-Sub, 1 x DVI-D, 1 x HDMI |
| Требуемое питание | Разъем ATX 24 контакта + ATX 12V 4 контакта |
| Размеры (Д x Ш) | 17 x 17 см |
| Приблизительный вес | 0,4 кг |
| Рабочая температура | от 0°C до 50°C |
| Рабочая влажность | от 0% до 85% относительной влажности, без конденсации |
| Очистка | Использовать сухую антистатическую ткань |
| Типичное энергопотребление | ~30 Вт (в зависимости от конфигурации) |
| Ремонтопригодность | Распаянные компоненты; доступны запчасти (BIOS, конденсаторы) |
Часто задаваемые вопросы - AM1H-ITX ASROCK
Вопросы пользователей о AM1H-ITX ASROCK
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Материнская плата в формате PDF бесплатно! Найдите своё руководство AM1H-ITX - ASROCK и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. AM1H-ITX бренда ASROCK.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AM1H-ITX ASROCK
Благодарим вас за приобретение надежной материнской платы ASRock AM1H-ITX, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
- Материнская плата ASRock AM1H-ITX (форм-фактор Mini-ITX)
- Краткое руководство по установке ASRock AM1H-ITX
• Диск с ПО для ASRock AM1H-ITX
• 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 1 x винт модуля WiFi
• 1 х экран панели с портами ввода-вывода
1.2 Спецификация
| Платформа | Форм-фактор Mini-ITXИспользование только твердотельных конденсаторов |
| ЦП | Возможность установки вспомогательного блокапитания для 4-/2-ядерных процессоров AMD AM1 серии А и Е мощностью до 25 Вт |
| Память | 2 x гнездо DDR3 DIMMПоддержка модулей памяти DDR3 1600/1333/1066 Non-ECC UnbufferedМаксимальный объем системной памяти: 32 Гб |
| Гнездарасширения | 1 x PCI Express 2.0 x16 гнезд (PCIE1: режим x4)1 x PCI Express Mini |
| Графическаясистема | Встроенный процессор AMD RadeonTM R3 серии с графикой в APU серии A / серии E DirectX 11.1, Pixel Shader 5.0Максимальный объем совместно используемой памяти: 2 Gбчетыре выхода VGA: D-Sub, DVI-D, HDMI и DisplayPort 1.2Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при 24 Гц и 4K x 2K (3840x2160) при 30 ГцПоддержка DVI-D с максимальным разрешением до 1920x1200 при 60 ГцПоддержка D-Sub с максимальным разрешением до 2048x1536 при 60 ГцПоддержка DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2160) при 30 ГцПоддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)Поддержка функции HDCP через порты DVI-I, HDMI и DisplayPort 1.2Поддержка воспроизведения Full HD 1080p Blu-ray (BD) через порты DVI-I, HDMI и DisplayPort 1.2 |
| Аудио | 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)Поддержка Premium Blu-ray AudioПоддержка полной защиты от перенапряжения |
ЛВС
• PCIE x1 Gigabit LAN 10/100/1000 M6/c
• Realtek RTL8111GR
• Поддержка Realtek RealWoW! Technology
• Поддержка Wake-On-LAN
- Поддержка полной защиты от перенапряжения
• Поддержка определения кабеля ЛВС
• Поддержка Energy Efficient Ethernet 802.3az
- Поддержка PXE
Порты
• 1 x разъем DC
ввода-
• 1 x PS/2 мышь/для клавиатуры
вывода
- 1 x D-Sub
на задней
- 1 x DVI-D
панели
- 1 x HDMI
- 1 x DisplayPort 1.2
• 1 х оптический выходной SPDIF - 2 x USB 2.0 (Поддержка полной защиты от перенапряжения)
- 2 x USB 3.0 (Поддержка полной защиты от перенапряжения)
• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED) - Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон
Запоминающие
• 2 x разъем SATA3 6,0 Гб/с 4-ядерного процессора AMD
устройства
APU серии AM1 25Вт, поддержка функций NCQ, АНСІ и «горячей» замены
- 2 x разъем SATA3 6,0 Гб/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены
Разъемы
• 1 x колодка СОМ-порта
• 1 х колодка для датчика вскрытия корпуса
• 1 x колодка ТРМ
• 1 x разъем для вентилятора ЦП (4-контактный)
• 1 x разъем для вентилятора корпуса (4-контактный)
• 1 х разъем для вентилятора блока питания (3-контактный)
• 1 x разъем питания АТХ (24-контактный)
• 1 x разъем питания SATA
• 1 х аудиоразъем на передней панели
• 2 x колодки USB 2.0 (поддержка 4 портов USB 2.0) (Поддержка полной защиты от перенапряжения)
| 1 x колодка USB 3.0 (поддержка 2 портов USB 3.0)ASMedia ASM1042A (Поддержка полной защиты от перенапряжения) | |
| ОсобенностиBIOS | 32 M6 AMI UEFI Legal BIOS с поддержкой ГИППоддержка “Plug and Play”Совместимость с управлением энергопотреблением по АСРІ 1.1Поддержка режима настройки без перемычекПоддержка SMBIOS 2.3.1Регулировка напряжений DRAM |
| Диск с ПО | Драйвера, утилиты, антивирусное ПО (демоверсия),браузер и панель инструментов Google Chrome, Start8 (демоверсия на 30 дней) |
| Контрольоборудования | Датчик температуры ЦП/корпуса питанияТахометр вентиляторов ЦП/корпуса/блока питанияМалошумящий вентилятор ЦПУправление оборотами вентилятора ЦПТехнология определения вскрытия корпусаКонтроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore |
| ОС | Microsoft® Windows® 8.1 32-разрядная / 8.1 64-разрядная / 8 32-разрядная / 8 64-разрядная / 7 32-разрядная / 7 64-разрядная / XP 32-разрядная / XP 64-разрядная |
| Сертификация | FCC, CE, WHQLСовместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) |
* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com
1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 18)

Сброс настроек CMOSпо умолчанию
CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.
1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
Колодка системной панели
(9-контактная, PANEL1)
(См. стр. 1, № 12)

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.
Разъемы Serial ATA3
(SATA3_1:
см. стр.1, № 8)
(SATA3_2:
(См. стр. 1, № 9)
(SATA3_A1:
(См. стр. 1, № 11)
(SATA3_A2:
(См. стр. 1, № 10)

Эти четырех разъемов
SATA3 предназначены для подключения кабелей
SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 19)
(9-контактная, USB4_5)
(См. стр. 1, № 17)

Кроме двух портов USB 2.0
на панели ввода-вывода на материнской плате
также есть две колодки.
Каждая колодка USB 2.0
может поддерживать два порта.
Колодка USB 3.0
(19-контактная, USB3_2_3)
(См. стр. 1, № 14)

Кроме двух портов USB 3.0
на панели ввода-вывода на материнской плате также есть одна колодка.
Каждая колодка USB 3.0 может поддерживать два порта.
Аудиоколодка передней панели
(9-контактная, HD_ AUDIO1)
(См. стр. 1, № 20)

Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.

-
Лудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
-
При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Колодка динамика корпуса
(4-контактная, SPEAKER1)
(См. стр. 1, № 3)

Предназначена для подключения динамика корпуса.
Разъемы для вентиляторов корпуса и блока питания
(4-контактный, CHA_ FAN1)
(См. стр. 1, № 13)
(3-контактный, PWR_ FAN1)
(См. стр. 1, № 2)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъемы вентиляторов ЦП (4-контактный, CPU_FAN1)
(См. стр. 1, № 1)
Эта материнская плата снабжена
4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить
3-контактный вентилятор процессора, подключайте его к контактам 1-3.
Разъем питания ATX (24-контактный, ATXPWR1) (См. стр. 1, № 5)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.
Разъем питания SATA (SATA_POW1) (См. стр. 1, № 7)

Подключите кабель питания SATA.
Колодка последовательного порта (9-контактная, COM1) (См. стр. 1, № 16)

Колодка COM1 поддерживает подключение модуля последовательного порта.
Колодка для датчика вскрытия корпуса (2-контактная, С11) (См. стр. 1, № 6)

Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

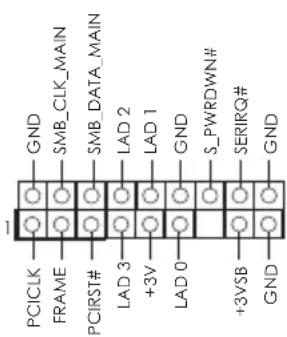

Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 15)

Этот разъем обеспечивает поддержку системы
Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных.
Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
