Ürün Tipi	Anakart
Marka	ASRock
Model	AM1H-ITX
Form Faktörü	Mini-ITX
İşlemci Soketi	Soket AM1 (FS1b)
Desteklenen Bellek Türü	DDR3-1600/1333/1066, ECC olmayan, tamponsuz
Bellek Yuva Sayısı	2 x DIMM, maks. 16 GB
Genişleme Yuvaları	1 x PCIe 2.0 x16, 1 x mini-PCIe
Depolama	4 x SATA3 6 Gb/s, 1 x eSATA
USB Bağlantı Noktaları	4 x USB 3.0 (2 arkada, 2 başlık üzerinden), 4 x USB 2.0 (2 arkada, 2 başlık üzerinden)
Dahili Ses	Realtek ALC662, HD Audio 7.1 kanal
Dahili Ağ	Realtek RTL8111GR, Gigabit Ethernet
Video Çıkışları	1 x D-Sub, 1 x DVI-D, 1 x HDMI
Gerekli Güç Kaynağı	ATX 24 pin + ATX 12V 4 pin konnektör
Boyutlar (U x G)	17 x 17 cm
Yaklaşık Ağırlık	0,4 kg
Çalışma Sıcaklığı	0°C ile 50°C arası
Çalışma Nem Oranı	%0 ile %85 bağıl nem, yoğuşmasız
Temizlik	Kuru ve antistatik bir bez kullanın
Tipik Güç Tüketimi	~30 W (yapılandırmaya bağlı olarak)
Onarılabilirlik	Lehimli bileşenler; yedek parçalar mevcut (bios, kondansatörler)

Sık sorulan sorular - AM1H-ITX ASROCK

ASRock AM1H-ITX anakart ile hangi işlemciler uyumludur?

Anakart, AMD Soket AM1 Athlon ve Sempron serisi işlemcileri maksimum 25W TDP ile kabul eder.

Hangi RAM bellek türü desteklenir?

ECC olmayan DDR3 belleği 16 GB'a kadar (2 yuva) 1600/1333/1066 MHz hızlarında destekler.

Anakartta HDMI çıkışı var mı?

Evet, bir HDMI 1.4 çıkışının yanı sıra bir D-Sub ve bir DVI-D çıkışı vardır.

Ek bir fan bağlayabilir miyim?

Evet, bir CPU fanı (4 pin) ve iki kasa fanı (4 pin) konektörü vardır.

Kartın boyutları nedir?

Anakart, 17 cm x 17 cm boyutlarında Mini-ITX form faktöründedir.

Wi-Fi dahili mi?

Hayır, Wi-Fi dahili değildir. Ancak, bir Wi-Fi/Bluetooth kartı eklemek için bir mini-PCIe yuvası vardır.

Kart kaç tane SATA bağlantı noktası sunuyor?

4 adet SATA 3 (6 Gb/s) bağlantı noktası ve bir eSATA bağlantı noktası sunar.

BIOS nasıl güncellenir?

BIOS'u, BIOS'a entegre ASRock Instant Flash aracı veya önyüklenebilir bir USB bellek ile güncelleyebilirsiniz.

Anakart sanallaştırmayı destekliyor mu?

Evet, BIOS'ta etkinleştirilebilen AMD AMD-V sanallaştırma teknolojilerini destekler.

BIOS parça numarası nedir?

BIOS, çok dilli grafik arayüze sahip bir 16Mb AMI UEFI yongasıdır.

KULLANIM KILAVUZU AM1H-ITX ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock AM1H-ITX anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock'ın web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock AM1H-ITX Anakartı (Mini-ITX Form Faktörü)
• ASRock AM1H-ITX Hızlı Kurulum Kılavuzu
• ASRock AM1H-ITX Destek CD'si
- 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
- 1 x Seri ATA (SATA) Güç Kablosu (İsteğe Bağlı)
• 1 x WiFi Modül Vidası
• 1 x I/O Panel Kalkanı

1.2 Özellikler

Platform	Mini-ITX Form FaktörüTam Katı Bağlayıcı tasarımı
CPU	AMD AM1 Soket A serisi ve E serisi Dört Çekirdek/Çift Çekirdek APU’yu 25W’a Kadar Destekler
Bellek	2 x DDR3 DIMM yuvalarıDDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış belleği desteklerMaksimum sistem belleği kapasitesi: 32GB
GenişletmeYuvası	1 x PCI Express 2.0 x16 yuva (PCIE1: x4 modu)1 x mini-PCI Express yuvası
Grafikler	A serisi / E serisi APU’da tümleşik AMD RadeonTM R3 serisi grafiklerDirectX 11.1, Pixel Shader 5.0Maksimum paylaşılan bellek 2GBDört VGA Çıkışı seçeneği: D-sub, DVI-D, HDMI ve DisplayPort 1.24K x 2K (4096x2160) @ 24Hz ve 4K x 2K (3840x2160) @ 30Hz’ye kadar HDMI Teknolojisini destekler1920x1200 @ 60Hz’ye kadar DVI-D işlevini destekler2048x1536 @ 60Hz’ye kadar çözünürlükle D-Sub işlevini destekler4K x 2K (4096x2160) @ 30Hz’ye kadar DisplayPort 1.2 desteklerHDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)DVI-D, HDMI ve DisplayPort 1.2 bağlantı noktaları ile HDCP işlevini desteklerDVI-D, HDMI ve DisplayPort 1.2 bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütme özelliklerini destekler
Ses	İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)Üstün Blu-ray ses desteğiTam Dalgalanma Korumasını Destekler

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
• Realtek RealWoW! Technology Destekler
• LAN Açılışını Destekler
• Tam Dalgalanma Korumasını Destekler
• LAN Kablo Algılama'yı destekler
- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler
- PXE özelliğini destekler

Arka Panel I/O

• 1 x DC jaki
• 1 x PS/2 Fare/Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DV-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 1 x DisplayPort 1.2 Bağlantı Noktası
- 1 x Optik SPDIF Çıkışı Bağlantı Noktası
- 2 x USB 2.0 Bağlantı noktası (Tam Dalgalanma Korumasını Destekler)
- 2 x USB 3.0 Bağlantı noktası (Tam Dalgalanma Korumasını Destekler)
- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)
- HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

• 2 x AMD AM1 dizi soket 25W Quad-Core APU SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve "Hot Plug" işlevlerini destekler
• 2 x ASMedia ASM1061 SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve "Hot Plug" işlevlerini destekler

Bağlayıcı

• 1 x COM Bağlantı noktası bağlantısı
• 1 x Kasa Yetkisiz Erişim bağlantısı
• 1 x TPM bağlantısı
  • 1 x CPU Fan bağlayıcısı (4-pin)
  • 1 x Kasa Fanı bağlayıcısı (4-pin)
  • 1 x Güç Fanı bağlayıcısı (3-pin)
  • 1 x 24 pin ATX güç bağlayıcısı
  • 1 x SATA güç konektörü
• 1 x Ön panel ses bağlayıcısı
• 2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler) (Tam Dalgalanma Korumasını Destekler)

- 1 x ASMedia ASM1042A USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler) (Tam Dalgalanma Korumasını Destekler)

BIOS Özelliği

• GUI Desteği ile 32Mb AMI UEFI Legal BIOS
- "Tak Çalıştır"ı destekler
- ACPI 1.1 Uyumluluğu Uyandırma Olayları
- Jumpersiz ayarlamayı destekler
- SMBIOS 2.3.1 Desteği
• DRAM Voltaj Çoklu Ayarı

Destek CD'si

- Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme Sürümü), Google Chrome Tarayıcı ve Araç Çubuğu, Start8 (30 günlük deneme)

Donanim

Monitörü

• CPU/Kasa Sıcaklığı Tespiti
• CPU/Kasa/Güç Fanı Devirölçer
- CPU Sessiz Fan
• CPU Fanı Çoklu Hız Kontrolü
• KASA AÇIK algılaması
• Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore

os

- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit

Belgeler

• FCC, CE, WHQL
• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 18)

2_3 CMOS'u TemizleVarsayilan

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeni den kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydımlı silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 12)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sifirlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Gücü LED):

Güç durumu belirtecini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Aktivitesi LED):

Sabit Disk Aktivitesi LED'i kasanın ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Seri ATA3 Bağlayıcıları

(SATA3_1:

bkz. sf.1, No. 8)

(SATA3_2:

bkz. sf.1, No. 9)

(SATA3_A1:

bkz. sf.1, No. 11)

(SATA3_A2:

bkz.sf.1,No.10)

SATA3_A1 SATA3_1

Bu dört SATA3

bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

USB 2.0 Bağlantıları

(9-pin USB2_3)

(bkz. sf.1, No. 19)

(9-pin USB4_5)

(bkz. sf.1, No. 17)

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

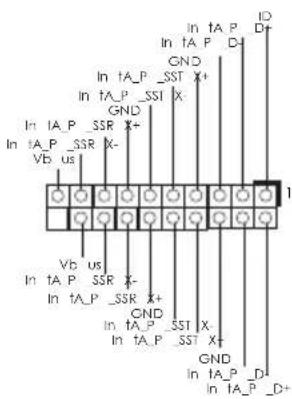

USB 3.0 Bağlantı

(19-pin USB3_2_3)

(bkz. sf.1, No. 14)

Bu anakart üzerinde, I/O paneli üzerindeki iki USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 20)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. Bir AC'97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:

A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic (Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)" değerini ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 3)

DUMMY SPEAKE R

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa ve Güç Fanı

Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 13)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

(3-pin PWR_FAN1)

(bkz sf.1, No. 2)

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 1)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 5)

Bu anakart, 24-pin

ATX güç bağlayıcısı sağlamaktadır. 20- pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin13'e bağlayın.

SATA Güç Bağlayıcı

(SATA_POW1)

(bkz. sf.1, No. 7)

Lütfen bir SATA güç

kablosu bağlayın.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 16)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

Kasa Yetkisiz Erişim

Bağlantısı

(2-pin CI1)

(bkz. sf.1, No. 6)

Bu anakartın kasa

kapağının açılıp

açılmadığını tespit eden

bir KASA AÇIK özelliği

bulunmaktadır. Bu

özelliğin kullanılabilmesi

için kasa yetkisiz erişim

tasarımına sahip bir kasa

kullanılmalıdır.

TPM Bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 15)

Bu bağlayıcı, anahtarlar,

dijital sertifikalar,

parolalar ve verileri

güvenli bir şekilde

saklama özelliği

bulunan Güvenilir

Platform Modülü (TPM)

sistemini destekler.

TPM sistemleri, aynı

zamanda ağ güvenliğinin

artırılması, dijital

kimliklerin korunması ve

platform bütünlüğünün

sağlanmasına da

yardımcıdır.
