AM1H-ITX - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASRock
Modèle	AM1H-ITX
Format	Mini-ITX
Socket processeur	Socket AM1 (FS1b)
Type de mémoire supportée	DDR3-1600/1333/1066, non-ECC, non-buffered
Nombre de slots mémoire	2 x DIMM, max 16 Go
Slots d'extension	1 x PCIe 2.0 x16, 1 x mini-PCIe
Stockage	4 x SATA3 6 Gb/s, 1 x eSATA
Ports USB	4 x USB 3.0 (2 arrière, 2 via en-tête), 4 x USB 2.0 (2 arrière, 2 via en-tête)
Audio intégré	Realtek ALC662, HD Audio 7.1 canaux
Réseau intégré	Realtek RTL8111GR, Gigabit Ethernet
Sorties vidéo	1 x D-Sub, 1 x DVI-D, 1 x HDMI
Alimentation requise	Connecteur ATX 24 broches + ATX 12V 4 broches
Dimensions (L x l)	17 x 17 cm
Poids approximatif	0,4 kg
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	0% à 85% HR, sans condensation
Nettoyage	Utiliser un chiffon sec et antistatique
Consommation électrique typique	~30 W (selon configuration)
Réparabilité	Composants soudés ; pièces détachées disponibles (bios, condensateurs)

FOIRE AUX QUESTIONS - AM1H-ITX ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock AM1H-ITX ?

La carte mère accepte les processeurs AMD Socket AM1 de la série Athlon et Sempron avec TDP maximum 25W.

Quel type de mémoire RAM est supporté ?

Elle supporte la mémoire DDR3 non-ECC jusqu'à 16 Go (2 slots) avec des vitesses de 1600/1333/1066 MHz.

La carte mère possède-t-elle une sortie HDMI ?

Oui, elle dispose d'une sortie HDMI 1.4, ainsi qu'un D-Sub et un DVI-D.

Puis-je brancher un ventilateur supplémentaire ?

Oui, elle a un connecteur pour ventilateur CPU (4 broches) et deux connecteurs pour ventilateurs châssis (4 broches).

Quelles sont les dimensions de la carte ?

La carte mère est au format Mini-ITX, mesurant 17 cm x 17 cm.

Le Wi-Fi est-il intégré ?

Non, le Wi-Fi n'est pas intégré. Toutefois, elle possède un slot mini-PCIe pour ajouter une carte Wi-Fi/Bluetooth.

Combien de ports SATA la carte offre-t-elle ?

Elle offre 4 ports SATA 3 (6 Gb/s) et un port eSATA.

Comment mettre à jour le BIOS ?

Vous pouvez mettre à jour le BIOS via l'outil ASRock Instant Flash intégré au BIOS ou avec une clé USB bootable.

La carte mère supporte-t-elle la virtualisation ?

Oui, elle supporte les technologies de virtualisation AMD AMD-V activables dans le BIOS.

Quel est le numéro de pièce du BIOS ?

Le BIOS est un chip 16Mb AMI UEFI avec interface graphique multilingue.

MODE D'EMPLOI AM1H-ITX ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock AM1H-ITX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock AM1H-ITX (facteur de forme Mini-ITX)
  • Guide d'installation rapide ASRock AM1H-ITX
  • CD d'assistance ASRock AM1H-ITX
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 1 x câbles d'alimentation Serial ATA (SATA) (Optionnel)
  • 1 x vis module WiFi
  • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Mini-ITXConception à condensateurs solides
Processeur	Prend en charge les APU Quad-Core/Dual-Core série A et série E à socket AM1 AMD jusqu'à 25 W
Mémoire	2 x fentes DIMM DDR3Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066Capacité max. de la mémoire système : 32Go
Fente d'expansion	1 x fente PCI Express 2.0 x 16 (PCIE1: mode x4)1 x fente mini-PCI Express
Graphiques	APU AMD RadeonTM R3 série graphiques A-series / E-seriesDirectX 11.1, Pixel Shader 5.0Mémoire partagée max. 2GoQuatre options de sortie VGA : D-Sub, DVI-D, HDMI et DisplayPort 1.2Prend en charge la technologie HDMI avec une résolution maximale de 4K x 2K (4096x2160) @ 24Hz ou 4K x 2K (3840x2160) @ 30HzPrend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60HzPrend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60HzPrend en charge la technologie DisplayPort 1.2 avec une résolution maximale de 4K x 2K (4096x2160) @ 30HzPrend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)Prend en charge la fonction HDCP via ports DVI-D, HDMI et DisplayPort 1.2Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D, HDMI et DisplayPort 1.2
Audio	Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)Compatible audio Blu-ray PremiumProtection complète contre les surtensions prise en charge

Réseau

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Realtek RTL8111GR
• Supporte Realtek RealWoW! Technology
- Prend en charge la fonction Wake-On-LAN
- Protection complète contre les surtensions prise en charge
- Prise en charge de la détection de câble LAN
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Connectique du panneau arrière

• 1 x connecteur CC
  • 1 x port souris/clavier PS/2
• 1 x port D-Sub
• 1 x port DVI-D
• 1 x port HDMI
• 1 x DisplayPort 1.2
  • 1 x port sortie optique SPDIF
• 2 x ports USB 2.0 (Protection complète contre les surtensions prise en charge)
• 2 x ports USB 3.0 (Protection complète contre les surtensions prise en charge)
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

• 2 x connecteurs SATA3 6,0 Go/s par APUs AMD AM1 Series Socket 25W Quad-Core, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
• 2 x connecteurs SATA3 6,0 Go/s par ASMedia ASM1061, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »

Connectique

• 1 x embase pour port COM
• 1 x embase d'intrusion châssis
- 1 x embase TPM
• 1 x connecteur pour ventilateur de processeur (4 broches)
• 1 x connecteur pour ventilateur de châssis (4 broches)
- 1 x connecteur pour ventilateur d'alimentation (3 broches)
• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation SATA

• 1 x connecteur audio panneau frontal
- 2 x embases USB 2.0 (pour 4 ports USB 2.0) (Protection complète contre les surtensions prise en charge)
- 1 x embase USB 3.0 (pour 2 ports USB 3.0) par ASMedia ASM1042A (Protection complète contre les surtensions prise en charge)

BIOS

• BIOS UEFI AMI 32Mo avec prise en charge d'interface graphique
• Support du "Plug and Play"
  • Compatible ACPI 1.1 Wake Up Events
• Gestion jumperless
  • Prend en charge SMBIOS 2.3.1
  • Réglage de la tension DRAM

CD inclus

- Pilotes, utilitaires, logiciel AntiVirus (version d'évaluation), navigateur Google Chrome et barre d'outils, Start8 (30 jours d'évaluation)

Surveillance du matériel

• Détection de la température du processeur/châssis ventilateur
  • Tachéomètre processeur/châssis/d'alimentation ventilateur
• Fonction ventilateur silencieux processeur Quiet Fan
• Contrôle simultané des vitesse du ventilateur processeur
  • Détection CHASSIS OUVERT
• Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore

Système d'exploitation

• Compatible Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8
  32-bit / 8 64-bit / 7 32-bit / 7 64-bit / XP 32-bit / XP 64-bit
• FCC, CE, WHQL
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)

Certifications

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuité'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 18)

Fonction Clear CMOSPar défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 12)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (Bouton de mise en marche) :

pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (Bouton de réinitialisation) :

pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation au panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur au panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA3

(SATA3_1:

voir p.1, No. 8)

(SATA3_2:

(voir p.1, No. 9)

(SATA3_A1:

(voir p.1, No. 11)

(SATA3_A2:

(voir p.1, No. 10)

Ces quatre connecteurs

SATA3 sont compatibles avec les câbles de données

SATA pour les appareils de stockage internes

avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0

(USB2_3 à 9 broches)

(voir p.1, No. 19)

(USB4_5 à 9 broches)

(voir p.1, No. 17)

En plus des deux ports

USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux embases.

Chaque embase USB 2.0 peut prendre en charge deux ports.

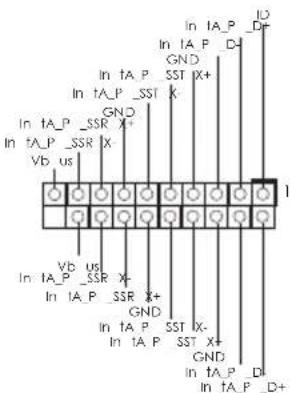

Embases USB 3.0

(USB3_2_3 à 19 broches)

(voir p.1, No. 14)

En plus des deux ports USB 3.0 sur le panneau

E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 20)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis

(SPEAKER1 à 4 broches)

(voir p.1, No. 3)

DUMMY SPEAKER

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteurs du châssis et de l'alimentation du ventilateur

(CHA_FAN1 à 4 broches)

(voir p.1, No. 13)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 2)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur

(CPU_FAN1 à 4 broches)

(voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches.

Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur

d'alimentation ATX

(ATXPWR1 à 24 broches)

(voir p.1, No. 5)

Cette carte mère est

dotée d'un connecteur

d'alimentation ATX à 24

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez effectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur SATA

(SATA_POW1)

(voir p.1, No. 7)

Veuillez brancher un câble

d'alimentation SATA.

Embase pour port série

(COM1 à 9 broches)

(voir p.1, No. 16)

Cette embase COM1

prend en charge un

module de port série.

Embase d'intrusion

châssis

(CI1 à 2 broches)

(voir p.1, No. 6)

Cette carte mère prend

en charge la fonction

de détection CHASSIS

OUVERT qui alerte

l'utilisateur en cas de

retrait du boîtier du

châssis. Cette fonction

requiert un châssis à

conception intégrant la

détection d'intrusion.

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 15)

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
