Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	AM1H-ITX
Formato	Mini-ITX
Socket processore	Socket AM1 (FS1b)
Tipo di memoria supportata	DDR3-1600/1333/1066, non-ECC, non-buffered
Numero di slot di memoria	2 x DIMM, max 16 GB
Slot di espansione	1 x PCIe 2.0 x16, 1 x mini-PCIe
Archiviazione	4 x SATA3 6 Gb/s, 1 x eSATA
Porte USB	4 x USB 3.0 (2 posteriori, 2 via header), 4 x USB 2.0 (2 posteriori, 2 via header)
Audio integrato	Realtek ALC662, HD Audio 7.1 canali
Rete integrata	Realtek RTL8111GR, Gigabit Ethernet
Uscite video	1 x D-Sub, 1 x DVI-D, 1 x HDMI
Alimentazione richiesta	Connettore ATX 24 pin + ATX 12V 4 pin
Dimensioni (L x l)	17 x 17 cm
Peso approssimativo	0,4 kg
Temperatura di funzionamento	0°C a 50°C
Umidità di funzionamento	0% a 85% UR, senza condensa
Pulizia	Utilizzare un panno asciutto e antistatico
Consumo elettrico tipico	~30 W (secondo configurazione)
Riparabilità	Componenti saldati; pezzi di ricambio disponibili (bios, condensatori)

Domande frequenti - AM1H-ITX ASROCK

Quali processori sono compatibili con la scheda madre ASRock AM1H-ITX?

La scheda madre accetta processori AMD Socket AM1 della serie Athlon e Sempron con TDP massimo 25W.

Che tipo di memoria RAM è supportata?

Supporta memoria DDR3 non-ECC fino a 16 GB (2 slot) con velocità di 1600/1333/1066 MHz.

La scheda madre ha un'uscita HDMI?

Sì, dispone di un'uscita HDMI 1.4, oltre a un D-Sub e un DVI-D.

Posso collegare una ventola aggiuntiva?

Sì, ha un connettore per ventola CPU (4 pin) e due connettori per ventole case (4 pin).

Quali sono le dimensioni della scheda?

La scheda madre è in formato Mini-ITX, misura 17 cm x 17 cm.

Il Wi-Fi è integrato?

No, il Wi-Fi non è integrato. Tuttavia, ha uno slot mini-PCIe per aggiungere una scheda Wi-Fi/Bluetooth.

Quante porte SATA offre la scheda?

Offre 4 porte SATA 3 (6 Gb/s) e una porta eSATA.

Come aggiornare il BIOS?

Puoi aggiornare il BIOS tramite lo strumento ASRock Instant Flash integrato nel BIOS o con una chiavetta USB avviabile.

La scheda madre supporta la virtualizzazione?

Sì, supporta le tecnologie di virtualizzazione AMD AMD-V attivabili nel BIOS.

Qual è il numero di parte del BIOS?

Il BIOS è un chip 16Mb AMI UEFI con interfaccia grafica multilingua.

MANUALE UTENTE AM1H-ITX ASROCK

Grazie per aver acquistato la scheda madre AM1H-ITX ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre AM1H-ITX ASRock (fattore di forma Mini-ITX)
  • Guida rapida di installazione AM1H-ITX ASRock
  • CD di supporto AM1H-ITX ASRock
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x cavi Serial ATA (SATA) cavo d'alimentazione (Optional)
  • 1 x Vite per modulo WiFi
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma Mini-ITXDesign di condensatore solido
CPU	Supporta APU Quad-Core/Dual-Core fino a 25 W con socket AMD AM1 serie A e serie E
Memoria	2 x slot DIMM DDR3Supporta la memoria DDR3 1600/1333/1066 non ECC, senza bufferCapacità max. della memoria di sistema: 32GB
Slot di espansione	1 x PCI Express 2.0 x16 slot (PCIE1: modalità x4)1 x slot mini-PCI Express:
Grafica	Grafica serie AMD RadeonTM R3 integrata in APU serie A / serie EDirectX 11.1, Pixel Shader 5.0Memoria condivisa max. 2 GBQuattro opzioni uscita VGA: D-Sub, DVI-D, HDMI e DisplayPort 1.2Supporta HDMI con una risoluzione max. fino a 4K x 2K (4096 x 2160) a 24 Hz o 4K x 2K (3840 x 2160) a 30 HzSupporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporta D-Sub con una risoluzione max. fino a 2048 x 1536 a 60 HzSupporta DisplayPort 1.2 con una risoluzione max. fino a 4K x 2K (4096 x 2160) a 30 HzSupporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)Supporta la funzione HDCP con porte DVI-D, HDMI e DisplayPort 1.2Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D, HDMI e DisplayPort 1.2
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)Supporto audio Blu-ray PremiumSupporta protezione completa da sovratensione

LAN

• PCIE x 1 LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111GR
• Supporta Realtek RealWoW! Technology
• Supporta Wake-On-LAN
• Supporta protezione completa da sovratensione
• Supporta il rilevamento cavo LAN
• Supporta Energy Efficient Ethernet 802.3az
- Supporta PXE

I/O pannello posteriore

• 1 x connettore DC
  • 1 x porta mouse/tastiera PS/2
• 1 x porta D-Sub
• 1 x porta DVI-D
• 1 x porta HDMI
• 1 x DisplayPort 1.2
  • 1 x porta uscita SPDIF ottico
• 2 x porte USB 2.0 (Supporta protezione completa da sovratensione)
• 2 x porte USB 3.0 (Supporta protezione completa da sovratensione)
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Jack audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazione

• 2 x connettori SATA3 6,0 Gb/s APU Quad-Core Serie AMD AM1 Socket a 25W, supporta le funzioni NCQ, AHCI e "Hot Plug"
• 2 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le funzioni NCQ, AHCI e "Hot Plug"

Connettore

• 1 x header porta COM
  • 1 x header di intrusione nello chassis
• 1 x header TPM
  • 1 x connettore ventola CPU (4 pin)
  • 1 x connettore ventola chassis (4 pin)
  • 1 x connettore ventola alimentazione (3 pin)
  • 1 x connettore alimentazione ATX a 24 pin
  • 1 x connettore alimentazione SATA
  • 1 x connettore audio pannello anteriore
• 2 x header USB 2.0 (supporto 4 porte USB 2.0) (Supporta protezione completa da sovratensione)

	1 x header USB 3.0 (supporta 2 porte USB 3.0) ASMedia ASM1042A (Supporta protezione completa da sovratensione)
Caratteristiche del BIOS	BIOS legale 32 Mb AMI UEFI con supporto GUISupporta “Plug and Play”Eventi di wake up conformi ad ACPI 1.1Supporta jumperfreeSupporto SMBIOS 2.3.1Multiregolazione tensione DRAM
CD disupporto	Driver, utilità, software antivirus (versione di prova), browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova)
HardwareMonitor	Sensore temperatura CPU/chassis ventolaTachimetro CPU/chassis/alimentazione ventolaVentola silenziosa CPUControllo multivelocità della ventola di CPRilevamento CASE OPENMonitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO	Microsoft® Windows® 8.1 a 32-bit / 8.1 a 64-bit / 8 a 32-bit / 8 a 64-bit / 7 a 32-bit / 7 a 64-bit / XP a 32-bit / XP a 64-bit
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 18)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 12)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3

(SATA3_1:

vedere pag.1, n. 8)

(SATA3_2:

vedere pag. 1, n. 9)

(SATA3_A1:

vedere pag. 1, n. 11)

(SATA3_A2:

vedere pag. 1, n. 10)

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 19)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 17)

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_2_3 a 19 pin)

(vedere pag. 1, n. 14)

Oltre alle due porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 20)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 3)

Collegare l'altoparlante dello chassis a questo header.

Connettori ventola dello chassis e di alimentazione

(CHA_FAN1 a 4 pin)

(vedere pag. 1, n. 13)

(PWR_FAN1 a 3 pin)

(vedere pag. 1, n. 2)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore alimentazione SATA (STA_POW1) (vedere pag. 1, n. 7)

Collegare un cavo di alimentazione SATA.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 16)

Questo header COM1 supporta un modulo di porta seriale.

Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 6)

Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

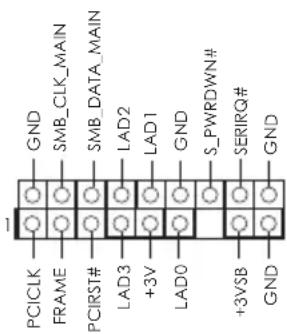

Header TPM

(TPMS1 a 17 pin)

(vedere pag. 1, n. 15)

Questo connettore

supporta il sistema

Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
