РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z370M Pro4 ASROCK

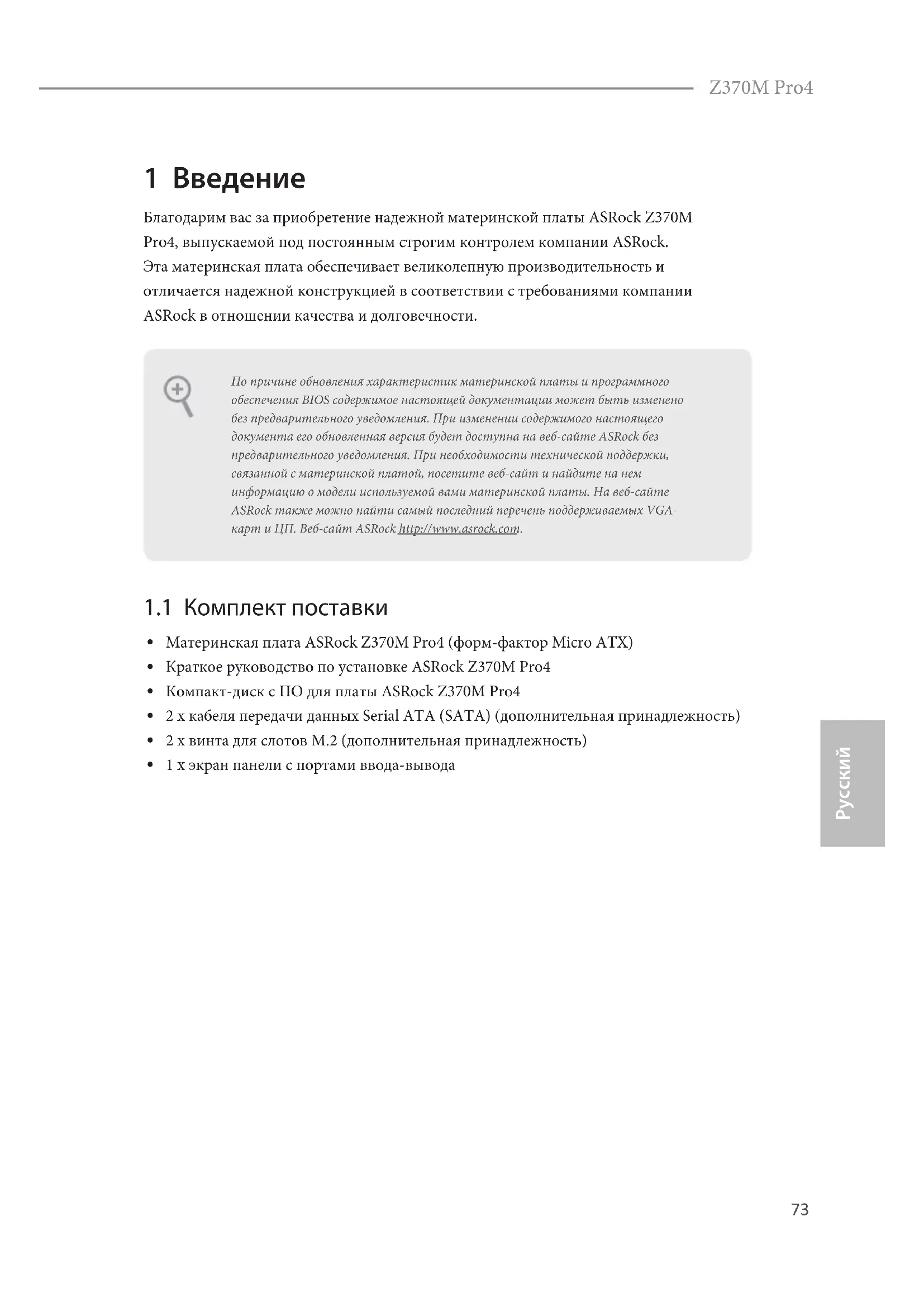

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z370M Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock Z370M Pro4

Компакт-диск с ПО для платы ASRock Z370M Pro4

2 x кабеля передачи данных Serial ATA (SATA) (дополнительная принадлежность)

2 x винта для слотов M.2 (дополнительная принадлежность)

1 x экран панели с портами ввода-вывода По причине обновления характеристик материнской платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.74

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Поддержка процессоров 8

поколения Intel® Core

Поддерживается технология Intel® Turbo Boost 2.0

Поддержка процессоров Intel® серии K с разблокированным

Поддержка полного разгона процессора ASRock BCLK

Двухканальная память DDR4

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)

поколения поддерживают память DDR4 с частотой до 2666МГц.

Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС)

Максимальный объем ОЗУ: 64 Гб

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Поддержка AMD Quad CrossFireX

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru

Программно-аппаратное кодирование-декодирование: VP9 8бит, VP9 10бит (только кодирование), VP8, HEVC (MPEG-H Part2, h.265), AVC (MPEG4, h.264), MPEG2-Part2 (h.262), JPEG/MJPEG, VC-1

Максимальный объем общей памяти 1024МБ

• Максимальный объем общей памяти зависит от операционной

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 30 Гц

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Поддержка Premium Blu-ray Audio

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA76

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 x порт PS/2 для мыши

1 x PS/2 для клавиатуры

1 x портов USB 2.0 (с защитой от электростатических

4 x Порт USB 3.1 Gen1 тип А (с защитой от электростатических разрядов)

1 x Порт USB 3.1 Gen1 тип C (с защитой от электростатических разрядов)

1 x порт ЛВС RJ-45 с индикаторами (Активность/ Соединение и Скорость)

Разъемы HD Audio: Линейный вход / передние динамики /

6 x разъемов SATA3 с пропускной способностью 6,0Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15), NCQ, AHCI и «горячего» подключения*

• Если слот M2_1 занят устройством М.2 типа SATA, интерфейс SATA3_0 будет отключен.

1 x слот Ultra M.2 (M2_1), поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с ключом M с пропускной способностью 6,0Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32Гб/с)**

1 x слот Ultra M.2 (M2_2), поддерживается модуль M.2 PCI Express типа 2230/2242/2260/2280 с ключом M до версии Gen3 x4 (32Гб/с)** ** Поддержка технологии Intel® Optane

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2.77 Z370M Pro4

1 x колодка порта принтера

1 x колодка СОМ-порта

1 x колодка с разъемами датчика вскрытия корпуса и

2 x разъема для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

2 x разъема для корпусных вентиляторов (4-контактные) (смарт-регулятор скорости вентилятора)

• Для разъемов CHA_FAN1 и CHA_FAN2 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 x разъем питания АТХ, 24-контактный

1 x разъем питания 12 В, 8-контактный

1 x аудиоразъем на передней панели

2 x колодки USB 2.0 (4 порта USB 2.0 с защитой от электростатических разрядов)

2 x колодка USB 3.1 Gen1 (4 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

1 x колодка для режима повышенной производительности и легкого разгона

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддержка SMBIOS 2.7

Регулировка напряжений ЦП, DRAM, PCH 1,0 B, VCCIO, VCCSA, VCCST

Датчик температуры процессора/корпуса

Тахометр вентилятора охлаждения процессора / корпуса

Бесшумный вентилятор охлаждения процессора/корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

Управление скоростью вращения вентилятора охлаждения процессора/корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12В, +5В, +3,3В, напряжение ядра

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)78

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com79 Z370M Pro4

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRMOS1) (см. стр. 1, № 17) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку. 2-контактная перемычка Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.80

Колодки и разъемы, расположенные на материнской плате Колодка материнской

(9-контактная, PANEL1) (см. стр.1, № 19) Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_CI1) (см. стр. 1, № 18) Предназначена для подключения датчика вскрытия корпуса и корпусного динамика. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. GND

Разъемы Serial ATA3 (SATA3_0: см. стр. 1, № 9) (SATA3_1: см. стр. 1, № 10) (SATA3_2: см. стр.1, № 13) (SATA3_3: см. стр.1, № 14) (SATA3_4: см. стр.1, № 16) (SATA3_5: см. стр.1, № 15) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если разъем M2_1 занят устройством М.2 типа SATA, разъем SATA3_0 будет отключен. Колодки USB 2.0 (9-контактная, USB3_4) (см. стр. 1, № 21) (9-контактная, USB5_6) (см. стр. 1, № 20) На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта. Колодки USB 3.1 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 8) (19-контактная, USB3_7_8) (см. стр. 1, № 12) На материнской плате имеется две колодки. Каждая колодка USB 3.1 Gen1 поддерживает два

Аудиоколодка передней

(9 контактов, HD_ AUDIO1) (см. стр. 1, № 25) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

Разъемы вентиляторов

(4 контактов, CHA_FAN1) (см. стр.1, № 26) (4 контактов, CHA_FAN2) (см. стр.1, № 11) Предназначен для подключения кабеля разъема вентилятора и подключения черного провода к заземлению. Разъемы вентиляторов

(4 контакта, CPU_FAN1) (см. стр.1, № 4) (3-контактный, CPU_ FAN2) (см. стр.1, № 5) Эта системная плата снабжена двумя 4-контактными разъемами для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24 контакта, ATXPWR1) (см. стр. 1, № 7) Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. GND FAN_VO LTAGE_CONTROLFAN_SP EEDFAN_SP EED_CONTROL

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи). GND

Разъем питания АТХ 12 В (8 контактов, ATX12V1) (см. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

последовательного порта (9-контактная, COM1) (см. стр. 1, № 24) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка ТРМ (17 контактов, TPMS1) (см. стр. 1, № 22) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

Колодка порта принтера (25-контактная, LPT1) (см. стр. 1, № 23) Это — интерфейс для подключения кабеля порта принтера, обеспечивающий удобное подключение устройств печати. колодка для режима

производительности и легкого разгона (25-контактная, PM_EO) (см. стр. 1, № 6) Подключите к этой колодке переключатель разгона и светодиодный индикатор разгона на корпусе в соответствии с назначением контактов. Перед подключением кабелей определите положительный и отрицательный контакты.
