MODE D'EMPLOI Z370M Pro4 ASROCK

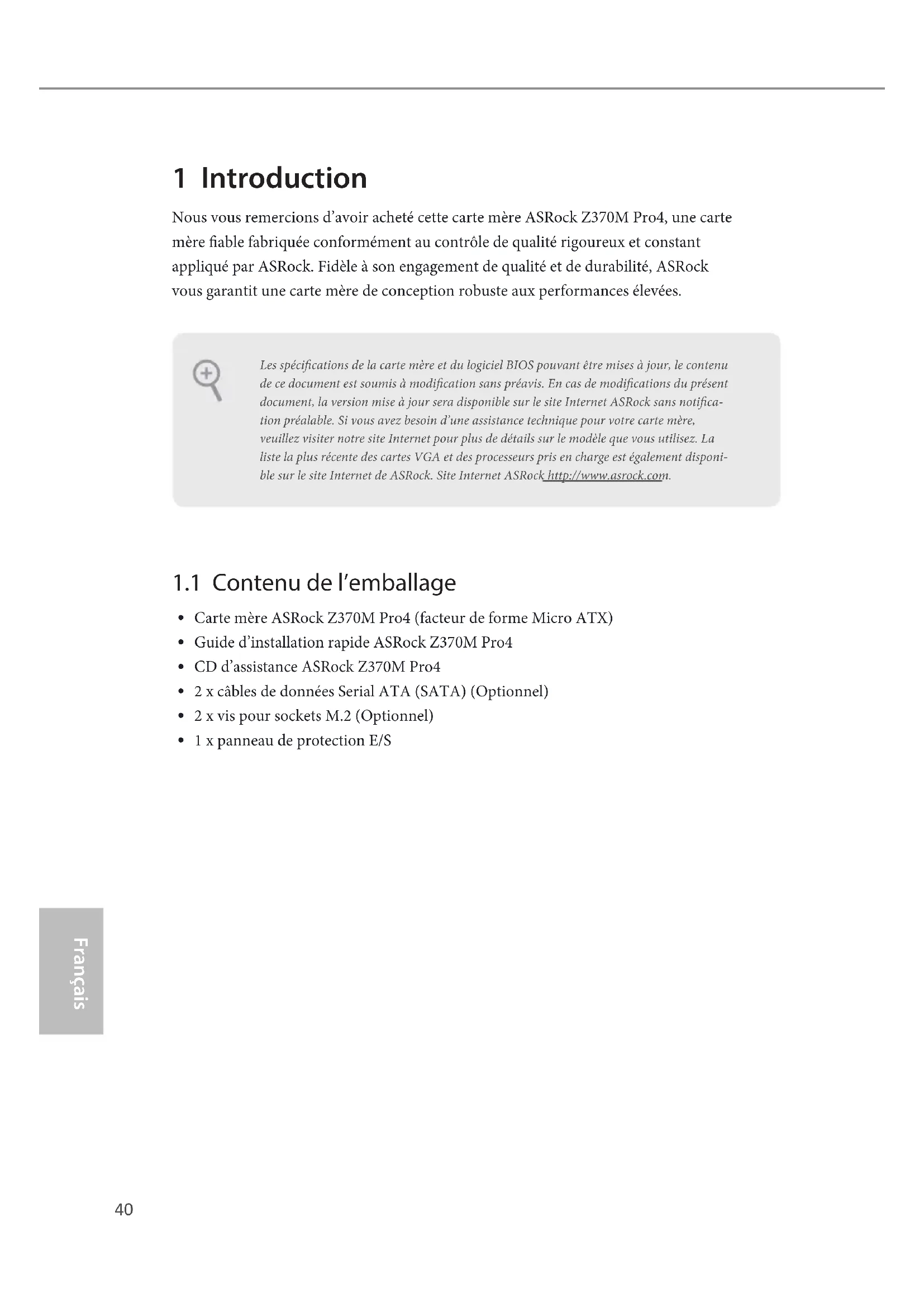

AF D #ER R OR#PI N IT# GN D SL I N#ST B #SP D 0SP D 1SP D 2SP D 3SP D 4SP D 5SP D 6SP D 7AC K #BU S Y SL C T40 Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Z370M Pro4, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Carte mère ASRock Z370M Pro4 (facteur de forme Micro ATX)

2 x câbles de données Serial ATA (SATA) (Optionnel)

2 x vis pour sockets M.2 (Optionnel)

1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notica-tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponi-ble sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.41 Z370M Pro4 Français

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 8 ème génération Intel® Core

Alimentation à 10 phases

Prend en charge les processeurs débloqués de la série K Intel®

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

• 8 ème génération de CPU Intel® prend en charge DDR4 jusqu'à 2666.

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 64Go

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

• Prend en charge les SSD NVMe comme disques de démarrage

et CrossFireX TM42 Français Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• La taille de la mémoire partagée maximale peut varier selon les diérents systèmes d'exploitation.

Trois options de sortie graphique : D-Sub, DVI-D et HDMI

Prend en charge la conguration à triple moniteurs

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec les port HDMI Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) *Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.

Prend en charge la protection contre les surtensions

Capuchons ELNA Audio43 Z370M Pro4 Français Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

1 x port USB 2.0 (Protection contre les décharges électrostatiques)

4 x port 3.1 Gen1 type A (Protection contre les décharges électrostatiques)

1 x port USB 3.1 Gen1 type C (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

• Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.244 Français Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

2 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)

• CHA_FAN1 et CHA_FAN2 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

2 x embase USB 3.1 Gen1 (4 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

BIOS UEFI AMI avec prise en charge d’interface graphique mul- tilingue

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d’après la température du processeur)

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHÂSSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V Système d’exploitation

ErP/EuP Ready (alimentation ErP/EuP ready requise)45 Z370M Pro4 Français Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pour- rons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• Pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com46 Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 17) CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées. Cavalier (jumper) à 2 broches Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.47 Z370M Pro4 Français

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 19) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. Prise DEL d’alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1, No. 18) Veuillez brancher l'emplacement sur le châs- sis et le haut-parleur du châssis sur ce connecteur. PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lor- sque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY48 Français Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 9) (SATA3_1: voir p.1, No. 10) (SATA3_2: voir p.1, No. 13) (SATA3_3: voir p.1, No. 14) (SATA3_4: voir p.1, No. 16) (SATA3_5: voir p.1, No. 15) Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé. Embases USB 2.0 (USB3_4 à 9 broches) (voir p.1, No. 21) (USB5_6 à 9 broches) (voir p.1, No. 20) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. Embases USB 3.1 Gen1 (USB3_5_6 à 19 broches) (voir p.1, No. 8) (USB3_7_8 à 19 broches) (voir p.1, No. 12) Cette carte mère comprend deux connecteurs. Chaque embase USB 3.1 Gen1 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 25) Cette embase sert au branchement des appareils audio au panneau audio frontal.

Connecteurs du ventila- teur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 26) (CHA_FAN2 à 4 broches) (voir p.1, No. 11) Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le l noir à la broche de mise à terre. Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 4) (CPU_FAN2 à 3 broches) (voir p.1, No. 5) Cette carte mère est dotée de deux connecteurs pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de proces- seur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 7) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Bro- che 1 et la Broche 13. GND

FAN_VOLTAGEFAN_SPEED

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la

che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. Branchez Mic_IN (MIC) sur MIC2_L. B. Branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. Branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement». GND FAN_V OLTAGE_ CONTROLFAN_S PEEDFAN_S PEED_CONTROL FAN_VOLTAGE GND

FAN_SPEEDFAN_SPEED_CONTROL

Français Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Bro- che 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 24) Cette embase COM1 prend en charge un module de port série. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 22) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve- garder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme. Embase de port d’impression (LPT1 à 25 broches) (voir p.1, No. 23) Il s’agit d’une interface pour le câble du port d’impression qui permet un branchement aisé des périphériques d’impression. Embase mode Performances / OC facile (PM_EO à 4 broches) (voir p.1, No. 6) Veuillez connecter le commutateur OC et l’indicateur LED OC du châssis sur cette embase conformément aux aectations des broches. Repérez les broches positive et négative avant de brancher les câbles.
