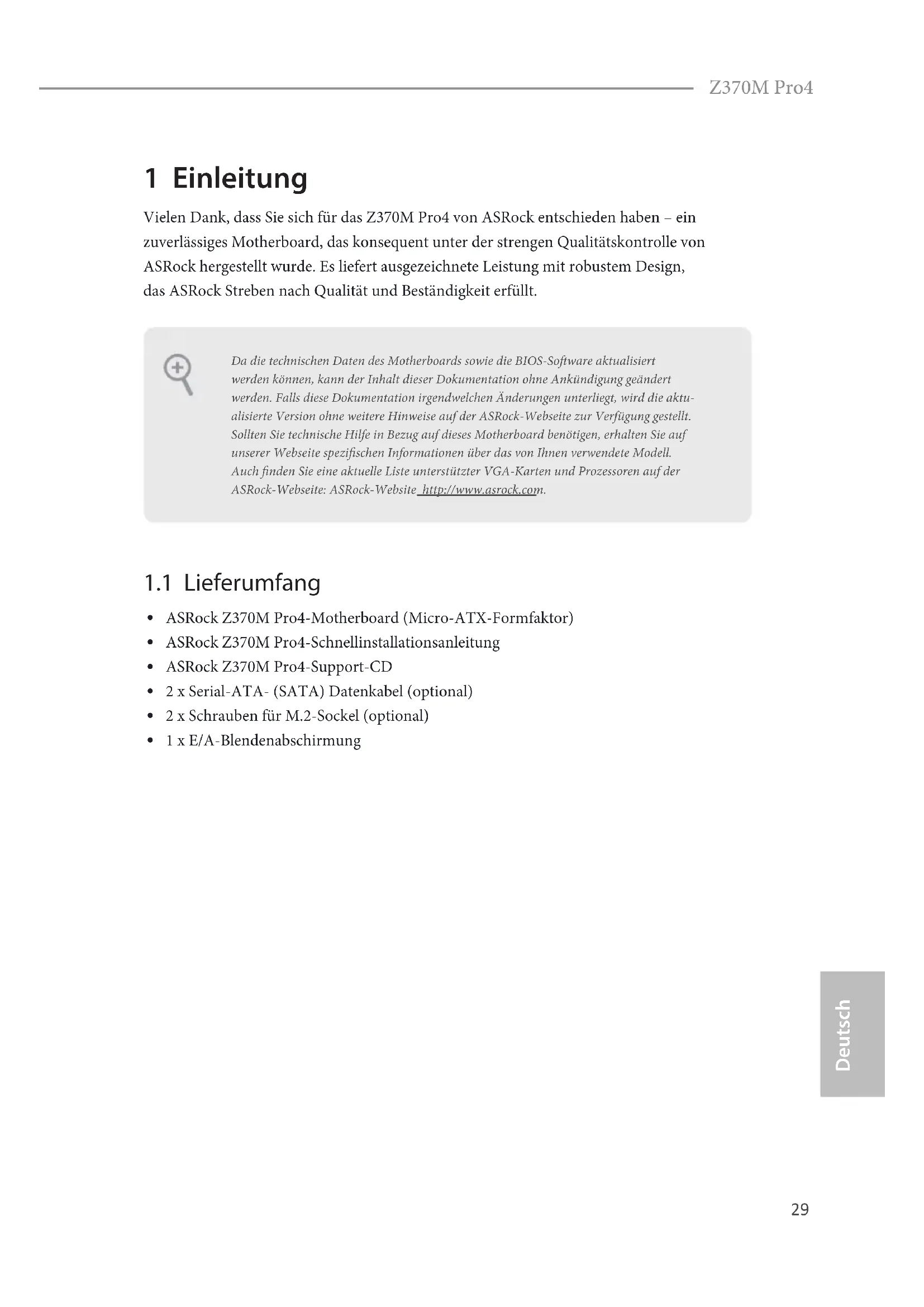

ASRock Z370M Pro4-Schnellinstallationsanleitung

2 x Schrauben für M.2-Sockel (optional)

1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktu-alisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.30 Deutsch

1.2 Technische Daten

Unterstützt Intel® Core

-Prozessoren (Sockel 1151) der 8 ten Generation

10-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie

Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz

Dualkanal-DDR4-Speichertechnologie

4 x DDR4-DIMM-Steckplätze

• Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Intel®-Prozessor der 8 ten Generation unterstützt DDR4 bis 2666.

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC- Modus)

Systemspeicher, max. Kapazität: 64GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteckplatz

2 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus; PCIE4:x4-Modus)*

• Unterstützt NVMe-SSD als Bootplatte

2 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)

Unterstützt AMD Quad CrossFireX

und CrossFireX TM31 Z370M Pro4 Deutsch Grakkarte

Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG- 2 Full HW Encode1, Intel® InTru

Max. geteilter Speicher 1024 MB

• Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 30Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI-Port Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audi- ocodec)

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

1 x USB-2.0-Port (unterstützt Schutz gegen elektrostatische Entladung)

4 x USB-3.1 Gen1-Typ-A-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.1 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI und Hot-Plugging*

• Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2- PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)**

1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane

-Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit33 Z370M Pro4 Deutsch Anschluss

1 x Druckerport-Anschlussleiste

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

2 x Gehäuselüeranschlüsse (4-polig) (intelligente Lüerge- schwindigkeitssteuerung)

• CHA_FAN1 und CHA_FAN2 können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB 3.1 Gen1-Stileiste (unterstützt zwei USB 3.1 Gen1- Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x Leistungsmodus / einfache Übertaktungsstileiste BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Ge- häuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)34 Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com35 Z370M Pro4 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 17) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. 2-poliger Jumper Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte pas- sen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.36 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 19) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 18) Bitte verbinden Sie Gehäu- seeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Compu- ter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhe- zustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY37 Z370M Pro4 Deutsch Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 9) (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 13) (SATA3_3: siehe S. 1, Nr. 14) (SATA3_4: siehe S. 1, Nr. 16) (SATA3_5: siehe S. 1, Nr. 15) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert. USB 2.0-Stileisten (9-polig, USB3_4) (siehe S. 1, Nr. 21) (9-polig, USB5_6) (siehe S. 1, Nr. 20) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.1 Gen1-Stileisten (19-polig, USB3_5_6) (siehe S. 1, Nr. 8) (19-polig, USB3_7_8) (siehe S. 1, Nr. 12) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 3.1 Gen1- Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 25) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET38 Deutsch Gehäuselüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 26) (4-polig, CHA_FAN2) (siehe S. 1, Nr. 11) Bitte verbinden Sie das Lüerkabel mit dem Lüeranschluss; der schwarze Draht gehört zum Erdungskontakt. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 4) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 5) Dieses Motherboard bietet zwei 4-polige CPU- Lüeranschlüsse (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Net- zanschluss. Bitte schließen Sie es zur Nutzung eines 20-po- ligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an. GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CO NTROL GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONT ROL FAN_VOLTAGE GND

FAN_SPEEDFAN_SPEED_CONTROL

Z370M Pro4 Deutsch ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V- Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-po- ligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 24) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 22) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicher- heit, schützt digitale Identitäten und gewährleistet die Plattform- integrität. Druckanschluss-Stileiste (25-polig, LPT1) (siehe S. 1, Nr. 23) Diese Schnittstelle ist für Druckerkabel vorgesehen und ermöglicht bequemes Anschließen von Druckern. Leistungsmodus / einfache Übertaktungsstileiste (4-polig, PM_EO) (siehe S. 1, Nr. 6) Bitte verbinden Sie den Übertaktungsschalter und die Übertaktungs- LED-Anzeige am Gehäuse entsprechend der Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.
