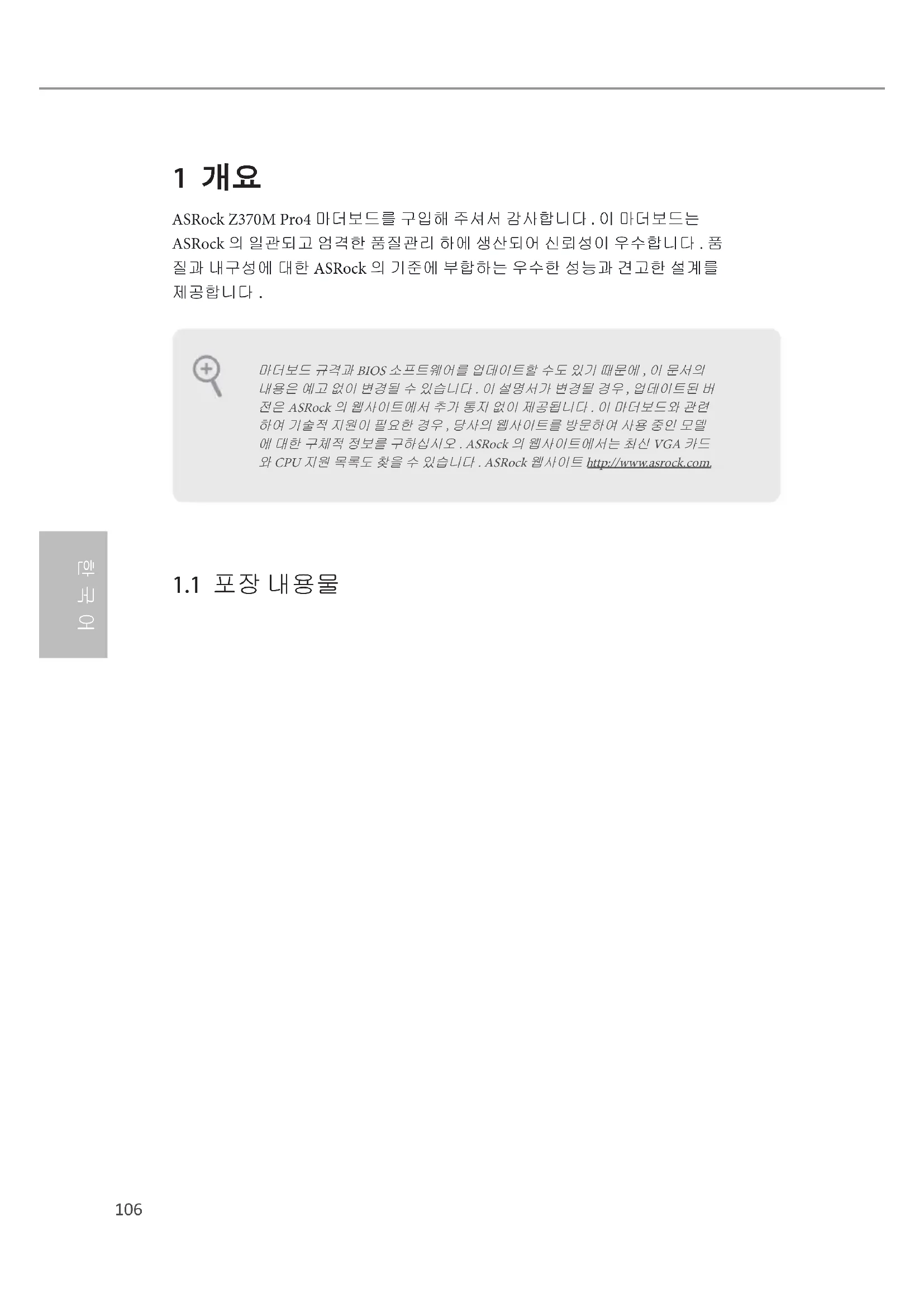

1 개요 ASRock Z370M Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품 질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를

• ASRock Z370M Pro4 마더보드 (Micro ATX 폼 팩터 )

• ASRock Z370M Pro4 간편 설치 안내서

• ASRock Z370M Pro4 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2 소켓용 나사 2 개 ( 선택 품목 )

• I/O 패널 실드 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델 에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드 와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.107 Z370M Pro4

• Intel® Turbo Boost 2.0 기술 지원

• Intel®K- 시리즈 잠금 해제 CPU 지원

• ASRock BCLK 전범위 오버클로킹 지원

• 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

• 8 세대 Intel® CPU 는 2666 까지 DDR4 를 지원합니다 .

• ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원

• 시스템 메모리 최대 용량 : 64GB

• Intel® Extreme Memory Prole (XMP) 2.0 지원

• DIMM 슬롯에 15 μ Gold Contact 장착

• PCI Express 3.0 x16 슬롯 2개 (PCIE1:x16 모드, PCIE4:x4 모드 )*

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® UHD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

• HWA 인코드 / 디코드 : VP9 8- 비트 , VP9 10- 비트 ( 인코 딩 전용 ), VP8, HEVC (MPEG-H Part2, h.265), AVC (MPEG4, h.264), MPEG2-Part2 (h.262), JPEG/MJPEG,VC-1

• 최대 공유 메모리 크기는 운영 체제에 따라 다를 수 있습니다 .

• 그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio) (HDMI 포트 포함 ) 지원 (HDMI 호환 모니터

• DVI-D 및 HDMI 포트를 이용한 HDCP 지원

• HDMI 포트를 이용한 4K Ultra HD(UHD) 재생

• 7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱 )

• 7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화해야

• ELNA 오디오 캡109 Z370M Pro4

• USB 2.0 포트 1 개 (ESD 보호 지원 )

• USB 3.1 Gen1 타입 A 포트 4 개 (ESD 보호 지원 )

• USB 3.1 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 6개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 15), NCQ, AHCI 및 핫 플러그

• SATA- 타입 M.2 장치에서 M2_1 을 사용 중이면 , SATA3_0 이

• 울트라 M.2 소켓 (M2_1) 1 개 , M 키 타입 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 **

• Ultra M.2 소켓 (M2_2) 1 개 , Gen3 까지의 M 키 타입 2230/2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)** ** Intel® Optane

** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원110

• CPU 팬 커넥터 2 개 (4 핀 1 개 , 3 핀 1 개 )

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원

• 섀시 팬 커넥터 (4 핀 ) 2 개 ( 스마트 팬 속도 제어 )

• 3 핀 또는 4 핀 팬이 사용 중인 경우 , CHA_FAN1 과 CHA_ FAN2 가 자동으로 감지할 수 있습니다 .

• USB 2 헤더 2 개 (USB 2.0 포트 4 개 지원 ) (ESD 보호 지원 )

• USB 3.1 Gen1 헤더 2 개 (USB 3.1 Gen1 포트 4 개 지원 ) (ESD 보호 지원 )

• 성능 모드 /Easy OC 헤더 1 개 BIOS 기능

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 6.0 준수 웨이크 업 이벤트

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 10 64- 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )111 Z370M Pro4

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위 험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거 나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로 킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹 에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com112

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) (1 페이지 , 17 번 항목 참조 ) CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스템 파 라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원 공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀들을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이트 직후에는 CMOS 를 삭 제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일이 지워집니다 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . 2 핀 점퍼 CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear Status( 상태 지우기 )”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십 시오 .113 Z370M Pro4

(9 핀 PANEL1) (1 페이지 , 19 번 항목 참조 ) 섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할 당에 따라 이 헤더에 연 결합니다 . 케이블을 연 결하기 전에 양극 핀과 음극 핀을 기록합니다 . 섀시 침입 및 스피커 헤더 (7 핀 SPK_CI1) (1 페이지 , 18 번 항목 참조 ) 섀시 침입 및 섀시 스 피커를 이 헤더에 연결

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시 작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때

는 LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속

깜박입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED

가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데 이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스 위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되 어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당 이 정확히 일치하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . GND

RESET#PWRBTN#PLED-PLED+

시리얼 ATA3 커넥터 (SATA3_0: 1 페이지 , 9 번 항목 참조 ) (SATA3_1: 1 페이지 , 10 번 항목 참조 ) (SATA3_2: 1 페이지 , 13 번 항목 참조 ) (SATA3_3: 1 페이지 , 14 번 항목 참조 ) (SATA3_4: 1 페이지 , 16 번 항목 참조 ) (SATA3_5: 1 페이지 , 15 번 항목 참조 ) 이들 6 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제 공하는 내부 저장 장치 용 SATA 데이터 케이

SATA- 타입 M.2 장치 에서 M2_1 을 사용 중 이면 , SATA3_0 이 비

USB 2.0 헤더 (9 핀 USB3_4) (1 페이지 , 21 번 항목 참조 ) (9 핀 USB5_6) (1 페이지 , 20 번 항목 참조 ) 이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있

USB 3.1 Gen1 헤더 (19 핀 USB3_5_6) (1 페이지 , 8 번 항목 참조 ) (19 핀 USB3_7_8) (1 페이지 , 12 번 항목 참조 ) 이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 3.1 Gen1 헤더는 포트 두 개를 지원할

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 25 번 항목 참조 ) 이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

(4 핀 CHA_FAN1) (1 페이지 , 26 번 항목 참조 ) (4 핀 CHA_FAN2) (1 페이지 , 11 번 항목 참조 ) 팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 4 번 항목 참조 ) (3 핀 CPU_FAN2) (1 페이지 , 5 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터 2 개가 탑재되어 있습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 . ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 7 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재 되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려 면 핀 1 과 핀 13 을 따라 연

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와 이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 . GND FAN_V OLTAGE_CONTROLFAN_S PEEDFAN_S PEED_CONTROL FAN_VOLTAGE GND

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

(9 핀 COM1) (1 페이지 , 24 번 항목 참조 ) 이 COM1 헤더는 시 리얼 포트 모듈을 지

TPM 헤더 (17 핀 TPMS1) (1 페이지 , 22 번 항목 참조 ) 이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터 를 안전하게 보관할 수 있 는 TPM(Trusted Platform Module) 시스템을 지원합니 다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신 원을 보호하며 플랫폼 무결

(25 핀 LPT1) (1 페이지 , 23 번 항목 참조 ) 프린터 장치의 간편한 연결을 가능하게 하는

성능 모드 /Easy OC 헤더 (4 핀 PM_EO) (1 페이지 , 6 번 항목 참조 ) 핀 할당에 따라 섀시 의 OC 스 위 치 와 OC LED 표시등을 이 헤더 에 연결하십시오 . 케 이블을 연결하기 전에 양극 핀과 음극 핀을
