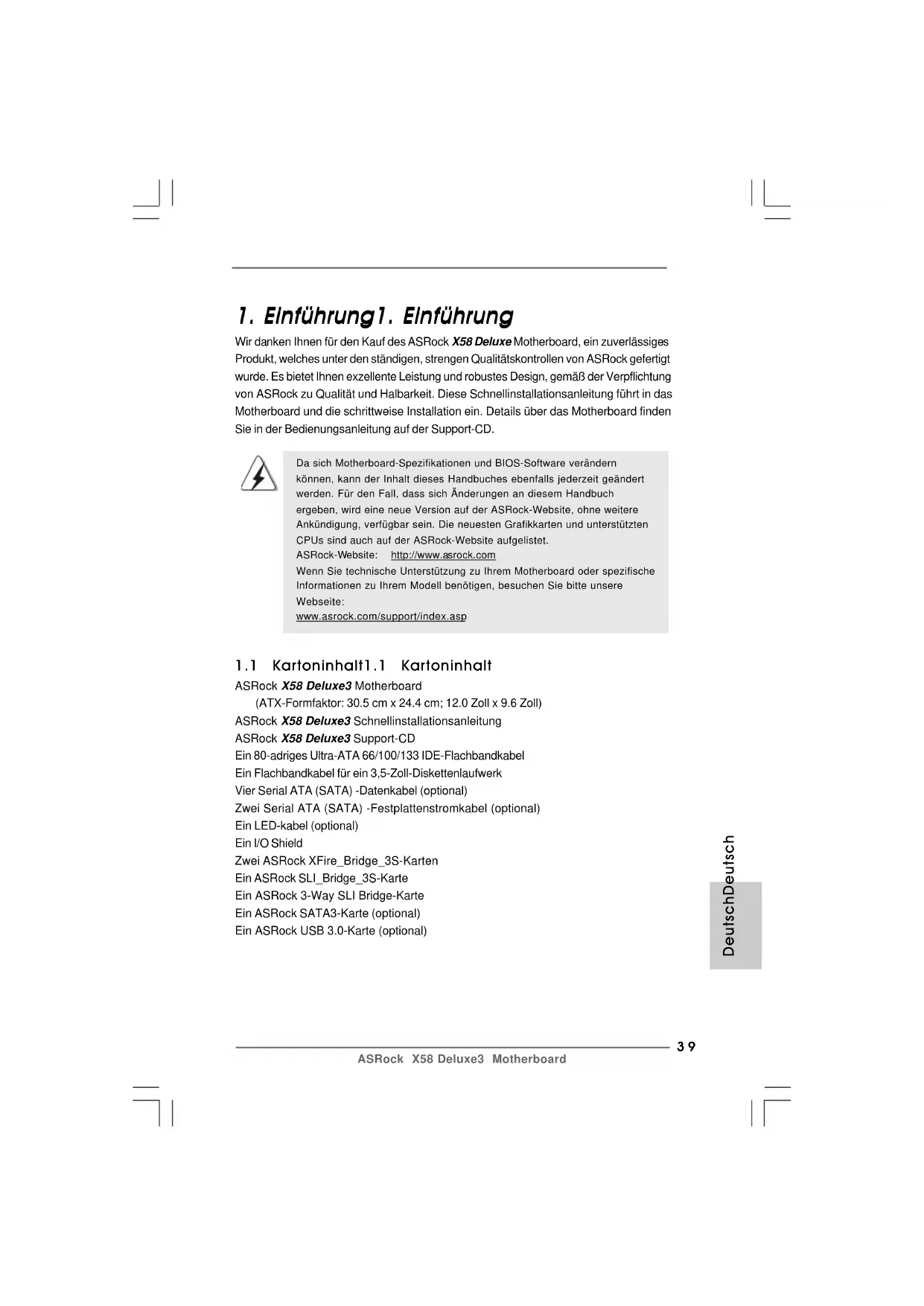

1. Einführung1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock X58 Deluxe Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändernkönnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändertwerden. Für den Fall, dass sich Änderungen an diesem Handbuchergeben, wird eine neue Version auf der ASRock-Website, ohne weitereAnkündigung, verfügbar sein. Die neuesten Grafikkarten und unterstütztenCPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifischeInformationen zu Ihrem Modell benötigen, besuchen Sie bitte unsereWebseite:www.asrock.com/support/index.asp

ASRock X58 Deluxe3 Motherboard (ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll) ASRock X58 Deluxe3 Schnellinstallationsanleitung ASRock X58 Deluxe3 Support-CD Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandkabel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Vier Serial ATA (SATA) -Datenkabel (optional) Zwei Serial ATA (SATA) -Festplattenstromkabel (optional) Ein LED-kabel (optional) Ein I/O Shield Zwei ASRock XFire_Bridge_3S-Karten Ein ASRock SLI_Bridge_3S-Karte Ein ASRock 3-Way SLI Bridge-Karte Ein ASRock SATA3-Karte (optional) Ein ASRock USB 3.0-Karte (optional) DeutschDeutsch DeutschDeutsch Deutsch4040

SpezifikationenSpezifikationen SpezifikationenSpezifikationen Spezifikationen Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll - Alle Feste Kondensatordesign (100% in Japan gefertigte, erstklassige leitfähige Polymer-Kondensatoren) CPU - Intel

i7-Prozessor Extreme Edition / Core

i7-Prozessor unterstützt Intel

QuickPath-Interconnect - Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 1) - Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2) - Unterstützt EM64T-CPU Chipsatz - Northbridge: Intel

ICH10R Speicher - Triple-Channel-DDR3-Speichertechnologie (siehe VORSICHT 3) - 6 x Steckplätze für DDR3 - Unterstützt DDR3 2000(OC)/1866(OC)/1600(OC)/1333(OC)/ 1066 non-ECC, ungepufferter Speicher - Unterstützt DDR3 ECC, ungepufferter Speicher mit Intel

-Prozessoren der 3500-Serie - Max. Kapazität des Systemspeichers: 24GB (siehe VORSICHT 4) - Unterstützt Intel

Extreme Memory Profile (XMP) Erweiterungs- - 4 x PCI Express 2.0 x16-Steckplätze steckplätze (blau im x8 / x16-Modus, orange im x8 / Nicht verfügbar-Modus) (Doppelbreiter Steckplatzabstand zwischen jedem einzelnen PCI-E-Steckplatz) - 3 x PCI -Steckplätze - Unterstützt ATI

- Unterstützt NVIDIA

Premium Niveau HD Audio mit dem Inhalt Schutz - DAC mit 110dB Aussteuerungsbereich (ALC890 Audio Codec) - Premium Blu-ray-Audio-Unterstützung LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111DL - Unterstützt Wake-On-LAN E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss4141

ASRock X58 Deluxe3 Motherboard - 1 x Koaxial-SPDIF-Ausgang - 1 x optischer SPDIF-Ausgang - 6 x Standard-USB 2.0-Anschlüsse - 1 x eSATAII/USB-Anschluss mit Stromversorgung - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - 1 x IEEE 1394 Port - HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 5) Anschlüsse - 6 x Serial ATAII 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID 0, RAID 1, RAID 10, RAID 5 und Intel Matrix Storage), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 6) - 1 x ATA133 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte) - 1 x FDD-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x COM-Anschluss-Header - 1 x HDMI_SPDIF-Anschluss - 1 x IEEE 1394-Anschluss - CPU/Gehäuse/Notebook/Stromlüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - Interne Audio-Anschlüsse - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 5 zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 7) BIOS - 8Mb AMI BIOS - AMI legal BIOS mit Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Übertaktungstechnologie - SMBIOS 2.3.1 - Zentraleinheit, DRAM, NB, SB, VTT Stromspannung Multianpassung - Unterstützt I. O. T. (Intelligente Übertakten Technologie) - Unterstützt Smart BIOS Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), ASRock-Software-Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - ASRock OC Tuner (siehe VORSICHT 8) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion) (siehe VORSICHT 9) - Sofortstart DeutschDeutsch DeutschDeutsch Deutsch4242

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch - ASRock Instant Flash (siehe VORSICHT 10) - ASRock OC DNA (siehe VORSICHT 11) - Hybrid Booster: - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 12) - ASRock U-COP (siehe VORSICHT 13) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Notebook/Stromlüfter - CPU-Lüftergeräuschdämpfung - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit Zertifizierungen - FCC, CE, WHQL

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf

Seite 59 des auf der Support-CD enthaltenen Benutzerhandbuches beschrieben.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 38 finden Sie detaillierte Informationen.

3. Dieses Motherboard unterstützt Triple-Kanal-Speichertechnologie. Vor

Implementierung der Triple-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 51 zwecks richtiger Installation gelesen haben.

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche

Speichergröße weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

5. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4- Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.4343

6. Vor Installation der SATAII-Festplatte an den SATAII-Anschluss lesen Sie

bitte “Setup-Anleitung für SATAII-Festplatte” auf Seite 43 der “Bedienungsanleitung” auf der Support-CD, um Ihre SATAII-Festplatte dem SATAII-Modus anzugleichen. Sie können die SATA-Festplatte auch direkt mit dem SATAII-Anschluss verbinden.

7. Das Power Management für USB 2.0 arbeitet unter Microsoft

/ XP 64-Bit / XP SP1 einwandfrei.

8. Es ist ein benutzerfreundlicher ASRock Übertaktenswerkzeug, das

erlaubt, dass Sie Ihr System durch den Hardware-Monitor Funktion zu überblicken und Ihre Hardware-Geräte übertakten, um die beste Systemleistung unter der Windows

Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com

9. Mit einem fortschrittlichen, eigenständigen Hard- und Softwaredesign

nutzt der Intelligent Energy Saver eine revolutionäre Technologie, die bisher unerreichte Energieeinsparungen ermöglicht. Mit anderen Worten: Sie verbrauchen besonders wenig Energie und erreichen einen hohen Wirkungsgrad, ohne dass dies zu Lasten der Rechenleistung geht. Auf unseren Internetseiten finden Sie einige Erläuterungen zur Funktionsweise des Intelligent Energy Saver. ASRock-Website: http://www.asrock.com

10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11. Allein der Name – OC DNA* – beschreibt es wörtlich, was die Software

zu leisten vermag. OC DNA ist ein von ASRock exklusiv entwickeltes Dienstprogramm, das Nutzern eine bequeme Möglichkeit bietet, Übertaktungseinstellungen aufzuzeichnen und sie Anderen mitzuteilen. Es hilft Ihnen, Ihre Übertaktungsaufzeichnung im Betriebssystem zu speichern und vereinfacht den komplizierten Aufzeichnungsvorgang von Übertaktungseinstellungen. Mit OC DNA können Sie Ihre Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen. Mit OC DNA können Sie Ihre DeutschDeutsch DeutschDeutsch Deutsch4444

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Übertaktungseinstellungen als Profil abspeichern und Ihren Freunden zugänglich machen! Ihre Freunde können dann das Übertaktungsprofil auf ihren eigenen Systemen laden, um dieselben Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann. Übertaktungseinstellungen wie Sie zu erhalten! Beachten Sie bitte, dass das Übertaktungsprofil nur bei einem identischen Motherboard gemeinsam genutzt und funktionsfähig gemacht werden kann.

12. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

13. Wird eine Überhitzung der CPU registriert, führt das System einen

automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.4545

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage Sicherheitshinweise vor der Montage Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie dasMotherboard einbauen oder Veränderungen an den Einstellungen vornehmen.1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponenteberühren, da es sonst zu schweren Schäden am Motherboard oder densonstigen internen, bzw. externen omponenten kommen kann.2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, dasMotherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außeremdaran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objektaus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.3. Halten Sie Komponenten immer an den Rändern und vermeiden SieBerührungen mit den ICs.4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eineantistatische Unterlage, oder zurück in die Tüte, mit der die Komponentegeliefert wurde.5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäusebefestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kannsonst beschädigt werden.

Für die Installation des Intel 1366-Pin CPU führen Sie bitte die folgenden Schritte durch. Bevor Sie die 1366-Pin CPU in den Sockel sitzen, prüfen Siebitte, ob die CPU-Oberfläche sauber ist und keine der Kontakteverbogen sind. Setzen Sie die CPU nicht mit Gewalt in denSockel, dies kann die CPU schwer beschädigen.1366-Pin Sockel Übersicht(Ladeplatte)(Kontaktreihe)(Sockel) DeutschDeutsch DeutschDeutsch Deutsch4646

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Schritt 1. Öffnen Sie den Sockel: Schritt 1-1. Öffnen Sie den Hebel, indem Sie ihn nach unten drücken und aushaken. Schritt 1-2. Drehen Sie den Ladehebel, bis er in geöffneter Position steht, ca. 135 Grad. Schritt 1-3. Drehen Sie die Ladeplatte, bis sie in geöffneter Position steht, ca. 100 Grad. Schritt 2. PnP-Kappe entfernen (Pick and Place-Kappe).

1. Verwenden Sie beim Entfernen die Kappenlasche und

vermeiden Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das

Motherboard zur Reparatur bringen. Schritt 3. 1366-Pin CPU einstecken: Schritt 3-1. Halten Sie die CPU an den mit schwarzen Linien gekennzeichneten Seiten. Schritt 3-2. Halten Sie das Teil mit dem IHS (Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen. SchwarzeLinieSchwarzeLinie Pin1 Ausrichtungsmarkierung Pin1 Orientierungskerbe Orientierungskerbe Ausrichtungsmarkierung 1366-Pin CPU 1366-Pin Sockel4747

ASRock X58 Deluxe3 Motherboard Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus. Schritt 3-3. Drücken Sie die CPU vorsichtig in vertikaler Richtung in den Sockel. Schritt 3-4. Prüfen Sie, dass die CPU ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen. Schritt 4. Sockel schließen: Schritt 4-1. Drehen Sie die Ladeplatte auf den Kühlkörper (IHS). Schritt 4-2. Drücken Sie leicht auf die Ladeplatte und schließen Sie den Ladehebel. Schritt 4-3. Sichern Sie Ladehebel und Ladeplatte mithilfe des Hebelverschlusses. DeutschDeutsch DeutschDeutsch Deutsch4848

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers Installation des CPU-Lüfters und Kühlkörpers Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 1366-Pin CPU. Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte des IHS, auf die Sockeloberfläche. Schritt 2. Setzen Sie den Kühlkörper auf den Sockel. Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-Lüfter- Anschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 35). Schritt 3. Richten Sie Verbindungselemente und Löcher im Motherboard aus. Schritt 4. Drehen Sie die Verbindungselemente im Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen. Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt. Schritt 5. Schließen Sie den Lüfter an den CPU- Lüfteranschluss des Motherboards. Schritt 6. Befestigen Sie überschüssiges Kabel mit Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden. (Tragen Sie Wärmeleitmaterial auf. )(Lüfterkabel auf der Seite am nächstenzum Anschluss des Motherboards)(Schlitze der Verbindungselementenach außen)(Nach unten drücken (4 Stellen))4949

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

Dieses Motherboard verfügt über sechs 240-pol. DDR3 (Double Data Rate 3) DIMM- Steckplätze und unterstützt Triple-Channel-Speichertechnologie. Für die Triple- Kanalkonfiguration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Triple-Kanal (DDR3_A1, DDR3_B1 und DDR3_C1; Weiß Steckplätze, siehe Seite 2 Nr. 4) oder ein identisches DDR3 DIMM-Paar im Triple-Kanal (DDR3_A2, DDR3_B2 und DDR3_C2; Blau Steckplätze, siehe Seite 2 Nr. 10) installieren, damit die Triple- Kanal-Speichertechnologie aktiviert werden kann. Auf diesem Motherboard können Sie auch sechs DDR3 DIMMs für eine Triple-Kanalkonfiguration installieren. Auf diesem Motherboard können Sie auch sechs DDR3 DIMM-Module für eine Triple- Kanalkonfiguration installieren, wobei Sie bitte in allen sechs Steckplätzen identische DDR3 DIMM-Module installieren. DeutschDeutsch DeutschDeutsch Deutsch Empfohlene Speicherkonfigurationen DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1 DDR3_C2 DDR3_C1 (Blau) (Weiß) (Blau) (Weiß) (Blau) (Weiß) 1 DIMM - Bestückt - - - - 2 DIMMs - Bestückt - Bestückt - - 3 DIMMs - Bestückt - Bestückt - Bestückt 4 DIMMs Bestückt Bestückt - Bestückt - Bestückt 5 DIMMs Bestückt Bestückt Bestückt Bestückt - Bestückt 6 DIMMs Bestückt Bestückt Bestückt Bestückt Bestückt Bestückt

1. Installieren Sie das Speichermodul für die erste Priorität im

weißen Steckplatz (DDR3_A1, DDR3_B1 oder DDR3_C1).

2. Aufgrund der Intel

CPU-Spezifikationsdefinition startet das System nicht, wenn nur ein DIMM im DDR3_A2-, DDR3_B2- oder DDR3_C2-Steckplatz installiert ist.

3. Aufgrund der Intel

CPU-Spezifikationsdefinition werden XMP DIMMs und DDR3 1600 nur für ein DIMM pro Kanal unterstützt.

4. Sie können unterschiedliche Speichergrößen in Kanal A, Kanal B

und Kanal C installieren. Das System bildet die Gesamtgröße des Kanals mit der geringeren Größe für die Dual-Channel- oder Triple-Channel-Konfiguration ab. Jeder darüber hinausgehende Speicher vom Kanal mit höherer Größe wird dann für Single- Channel-Betrieb abgebildet.

5. Es ist nicht gestattet, ein DDR- oder DDR2 –Speichermodul im

DDR3-Steckplatz zu installieren; andernfalls können dieses Motherboard und das DIMM beschädigt werden.5050

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul. Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt. Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls Einsetzen eines DIMM-Moduls Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen. Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt.5151

Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI Erweiterungssteckplätze (PCI-Steckplätze und PCIErweiterungssteckplätze (PCI-Steckplätze und PCI Erweiterungssteckplätze (PCI-Steckplätze und PCI ExpressExpress ExpressExpress Express -Steckplätze)-Steckplätze) -Steckplätze)-Steckplätze) -Steckplätze) Es gibt einen 3 PCI-Steckplätze und 4 PCI Express-Steckplätze am X58 Deluxe3 Motherboard. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt. PCI Express-Slots: PCIE1 / PCIE3 (PCIE x16-Steckplatz; Blau) wird für PCI Express-Grafikkarten mit x16-Busbreite verwendet. PCIE2 / PCIE4 (PCIE x16-Steckplatz; Orange) wird für PCI Express-Grafikkarten mit x16-Busbreite verwendet. DeutschDeutsch DeutschDeutsch Deutsch PCIE1-Steckplatz (x16- oder x8-Modus) PCIE2-Steckplatz (x8-Modus) PCIE3-Steckplatz (x16- oder x8-Modus) PCIE4-Steckplatz (x8-Modus)5252

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte Einbau einer Erweiterungskarte Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich, dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen. Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express

x16-Grafikkarte im PCIE1-Steckplatz zu installieren.

-Modus oder 2-Way SLI

-Modus installieren Sie PCI Express x16-Grafikkarten in den PCIE1- und PCIE3- Steckplätzen. Daher funktionieren diese zwei Steckplätze mit x16- Bandbreite.

-Modus installieren Sie PCI Express x16- Grafikkarten in den PCIE1-, PCIE2- und PCIE3-Steckplätzen. Daher funktioniert der PCIE3-Steckplatz mit x16-Bandbreite, die PCIE1- und PCIE2-Steckplätze aber mit x8-Bandbreite.

4. Im Quad CrossFireX

-Modus installieren Sie PCI Express x16- Grafikkarten in den PCIE1-, PCIE2-, PCIE3- und PCIE4- Steckplätzen. Daher funktionieren alle diese vier Steckplätze mit x8-Bandbreite.

5. Verbinden Sie einen Gehäuselüfter mit dem Motherboard-

Gehäuselüfteranschluss (CHA_FAN1 oder CHA_FAN2), wenn Sie mehrere Grafikkarten für eine bessere Wärmeumgebung verwenden.5353

- und Quad SLI- und Quad SLI - und Quad SLI- und Quad SLI - und Quad SLI TMTM TMTM

BedienungsanleitungBedienungsanleitung BedienungsanleitungBedienungsanleitung Bedienungsanleitung Dieses Motherboard unterstützt NVIDIA

(Scalable Link Interface) Technologie, die Ihnen die Installation von bis zu drei identischen PCI Express x16-Grafikkarten gestattet. Derzeit unterstützt die NVIDIA

-Technologie die Betriebssysteme Windows

-Technologie unterstützt nur die Betriebssysteme Windows

64-Bit. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 21.

- und Quad CrossFireX- und Quad CrossFireX - und Quad CrossFireX- und Quad CrossFireX - und Quad CrossFireX TMTM TMTM

BedienungsanleitungBedienungsanleitung BedienungsanleitungBedienungsanleitung Bedienungsanleitung Dieses Motherboard unterstützt die CrossFireX

- und Quad CrossFireX

-Funktion. CrossFireX

-Technologie bietet die am vorteilhaftesten zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker Grafikprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem innovativen Schaltmechanismus ermöglicht CrossFireX

die optimalste Leistung und Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX

-Funktion von den Betriebssystemen Windows

XP mit Service Pack 2 und Vista

unterstützt. Die Quad CrossFireX

-Funktion wird nur vom Betriebssystem Windows

unterstützt. Schauen Sie auf der AMD-Website nach, ob es ATI

-Treiber-Updates gibt. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 26.5454

2.8 Einstellung der Jumper2.8 Einstellung der Jumper

2.8 Einstellung der Jumper2.8 Einstellung der Jumper

2.8 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine Jumper- Kappe auf diesen beiden Pins. Jumper Einstellun Beschreibung PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um (siehe S.2 - No. 1) +5VSB (Standby) zu setzen und die PS/2 oder USB- Weckfunktionen zu aktivieren. Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A oder mehr leisten können. CMOS löschen (CLRCMOS1, 3-Pin jumper)(siehe S.2 - Nr. 23) Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhalten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Parameter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. CMOS löschen Default- Einstellung

Dieses Motherboard unterstützt Surround Display-Aufrüstung. Mit zusätzlichen PCI Express-VGA-Karte können Sie die Vorteile der Surround Display-Funktion problemlos genießen. Für detaillierte Informationen, siehe folgendes Dokument auf beiliegender Support-CD: ..\ Surround Display Information5555

ASRock X58 Deluxe3 Motherboard Seriell-ATAII-Anschlüsse Diese sechs Serial ATAII- (SATAII_1_2: (SATAII-)Verbínder unterstütztensiehe S.2 - No. 15) SATA-Datenkabel für interne(SATAII_3_4: Massenspeichergeräte. Diesiehe S.2 - No. 16) aktuelle SATAII-Schnittstelle(SATAII_5_6: ermöglicht einesiehe S.2 - No. 17) Datenübertragungsrate bis 3,0 Gb/s. die rotgestreifte Seite auf Stift 1

2.9 Integrierte Header und Anschlüsse2.9 Integrierte Header und Anschlüsse

2.9 Integrierte Header und Anschlüsse2.9 Integrierte Header und Anschlüsse

2.9 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt! Anschluss für das Floppy-Laufwerk (33-Pin FLOPPY1)(siehe S.2 - No. 27) Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1- Seite des Anschlusses verbunden wird. Primärer IDE-Anschluss (blau) (39-pin IDE1, siehe S.2 - No. 14) Blauer Anschluss Schwarzer Anschluss zum Motherboard zur Festplatte 80-adriges ATA 66/100/133 Kabel Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers. Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA (Option) / SATAII Festplatte oder das SATAII Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

SATAII_5_6 SATAII_3_4 SATAII_1_2

DeutschDeutsch DeutschDeutsch Deutsch5656

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorderseite (9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht (siehe S.2 - No. 34) Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte. Interne Audio-Anschlüsse Diese ermöglichen Ihnen (4-Pin CD1) Stereo-Signalquellen, wie z. B. (siehe S.2 - No. 31) CD-ROM, DVD-ROM, TV-Tuner oder MPEG-Karten mit Ihrem System zu verbinden. Verbindung zum Netzteil Verbindung zum SATA-HDD-Stromanschluss Serial ATA- (SATA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzkabels mit (Option) dem Netzanschluss am Laufwerk. Verbinden Sie dann das weiße Ende des SATA- Stromversorgungskabels mit dem Stromanschluss des Netzteils. USB 2.0-Header (9-pol. USB8_9) (siehe S.2 - No. 8) (9-pol. USB6_7) (siehe S.2 - No. 9) (4-pol. USB10) (siehe S.2 - No. 19) Infrarot-Modul-Header Dieser Header unterstützt ein (5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 25) und Empfangs-Infrarotmodul. CD1 Neben sieben standardmäßigen USB 2.0-Anschlüssen auf dem E/A-Anschlussfeld gibt es drei USB 2.0-Stiftleisten auf diesem Motherboard. USB8_9- und USB6_7-Stiftleisten können vier USB 2.0-Anschlüsse aufnehmen (zwei Anschlüsse pro Stiftleiste). Die USB10-Stiftleiste kann einen USB 2.0-Anschluss aufnehmen.5757

ASRock X58 Deluxe3 Motherboard System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 6) Systemvorderseite.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Für Windows

XP / XP 64-Bit Betriebssystem: Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen” , wählen Sie “Erkennung der Frontleistenbuchse deaktivieren” und speichern Sie die Änderung durch Klicken auf “OK”. Für Windows

64-Bit Betriebssystem: Die Rechtoberseite „Dateiordner“ Ikone anklicken , „Schalttafel Buchse Entdeckung sperren“ wählen und die Änderung speichern, indem Sie „OKAY“ klicken. G. Aktivierung des vorderseitigen Mikrofons. Für Betriebssystem Windows

XP / XP 64-Bit: Wählen Sie “Front Mic” (Vorderes Mikr.) als Standard-Aufnahmegerät. Möchten Sie Ihre Stimme über das vorderseitige Mikrofon hören, dann wählen Sie bitte das Symbol “Mute” (Stumm) unter “Front Mic” (Vorderes Mikr.) im Abschnitt “Playback” (Wiedergabe) ab. Für Betriebssystem Windows

64-Bit: Rufen Sie die Registerkarte “Front Mic” (Vorderes Mikr.) im Realtek- Bedienfeld auf. Klicken Sie auf “Set Default Device” (Standardgerät einstellen), um das vorderseitige Mikrofon als Standard- Aufnahmegerät zu übernehmen. DeutschDeutsch DeutschDeutsch Deutsch tandardmäßigen üssen auf dem eld gibt es drei sten auf diesem SB8_9- und ten können vier üsse aufnehmen e pro Stiftleiste). eiste kann einen uss aufnehmen.5858

ASRock X58 Deluxe3 Motherboard DeutschDeutsch DeutschDeutsch Deutsch Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 5) Header. CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 35) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an.

Installation eines 20-pol. ATX-Netzteils Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 18) diesen Header an. Gehäuse-, Notebook- und Stromlüfteranschlüsse (3-pin CHA_FAN1) (siehe S.2 - No. 11) (3-pin CHA_FAN2) (siehe S.2 - No. 13) (3-pin NB_FAN1) (siehe S.2 - No. 12) (3-pin PWR_FAN1) (siehe S.2 - No. 33)

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der schwarze Draht an den Schutzleiterstift angeschlossen wird.5959

ASRock X58 Deluxe3 Motherboard Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.2 - No. 36) Stromversorgung an. DeutschDeutsch DeutschDeutsch Deutsch

IEEE-1394 Header Außer einem vorgegebenem (9-pin FRONT_1394) IEEE-1394 Port auf dem Ein-/ (siehe S.2 - No. 7) Ausgabe Paneel, gibt es einen IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394 Header kann einen IEEE-1394 Port unterstützen. COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 26) ein COM-Anschlussmodul zu unterstützen. HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss (HDMI_SPDIF1, dreipolig) stellt einen SPDIF- (siehe S.2 - No. 28) Audioausgang für eine HDMI- VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ßen llieren

e Lüfterkabel mit lüssen, wobei aht an den angeschlossen6060

64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität installieren XP 64-Bit ohne RAID-Funktionalität installieren XP 64-Bit ohne RAID-Funktionalität installieren XP 64-Bit ohne RAID-Funktionalität installieren XP 64-Bit ohne RAID-Funktionalität installieren Wenn Sie Windows

64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten.

reiberinstallationreiberinstallation reiberinstallationreiberinstallation reiberinstallation Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID XP / XP 64-Bit ohne RAID -F-F -F-F

unktionalitätunktionalität unktionalitätunktionalität unktionalität installieren installieren installieren installieren installieren Wenn Sie Windows

XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII- Festplatten installieren, gehen Sie bitte wie folgt vor.

HDMI_SPDIF-Kabel Bitte verbinden Sie das (Option) schwarze Ende (A) des HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an. A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / 64-Bit / XP / XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren XP 64-Bit mit RAID-Funktionalität installieren Wenn Sie die Betriebssysteme Windows

64-bit / XP / XP 64-bit auf Ihren SATA- / SATAII-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden: ..\ RAID Installation Guide6161

ASRock X58 Deluxe3 Motherboard Verwendung von SATA / SATAII-Festplatten ohne NCQ-Funktionen SCHRITT 1: BIOS einrichten. A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „IDE Configuration“ (IDE-Konfiguration). B. Stellen Sie “SATAII-Konfiguration” auf [Erweitert] ein, stellen Sie danach “SATAII konfigureren als” auf [IDE] ein. SCHRITT 2: Installieren Sie Windows

XP / XP 64-Bit in Ihrem System.

64-Bit 64-Bit 64-Bit 64-Bit 64-Bit ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren ohne RAID-Funktionalität installieren Wenn Sie Windows

64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor. Verwendung von SATA / SATAII-Festplatten ohne NCQ-Funktionen DeutschDeutsch DeutschDeutsch Deutsch Verwendung von SATA / SATAII-Festplatten mit NCQ-Funktionen SCHRITT 1: BIOS einrichten. A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „IDE Configuration“ (IDE-Konfiguration). B. Stellen Sie “SATAII-Konfiguration” auf [Erweitert] ein, stellen Sie danach “SATAII konfigureren als” auf [AHCI] ein. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System. Legen Sie Windows

64-Bit optische Disc in das optische Laufwerk ein, um Ihr System zu starten. Folgen Sie anschließend den Anweisungen, um das Windows

64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links unten, um die Intel

AHCI-Treiber zu installieren. Die Intel

AHCI-Treiber befinden sich in dem folgenden Verzeichnis auf der Support CD: .. \ I386 (Für Windows

-Benutzer) .. \ AMD64 (Für Windows

64-Bit Benutzer) SCHRITT 1: BIOS einrichten. A. Rufen Sie das BIOS SETUP UTILITY auf, wählen Sie den „Advanced“- Bildschirm (Erweitert), dann „IDE Configuration“ (IDE-Konfiguration). B. Stellen Sie “SATAII-Konfiguration” auf [Erweitert] ein, stellen Sie danach “SATAII konfigureren als” auf [IDE] ein. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System.6262

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Betriebssystemen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. Legen Sie danach noch einmal die Windows

64-Bit optische Disc in das optische Laufwerk, um die Installation fortzusetzen. DeutschDeutsch DeutschDeutsch Deutsch6363
