MANUALE UTENTE X58 Deluxe3 ASROCK

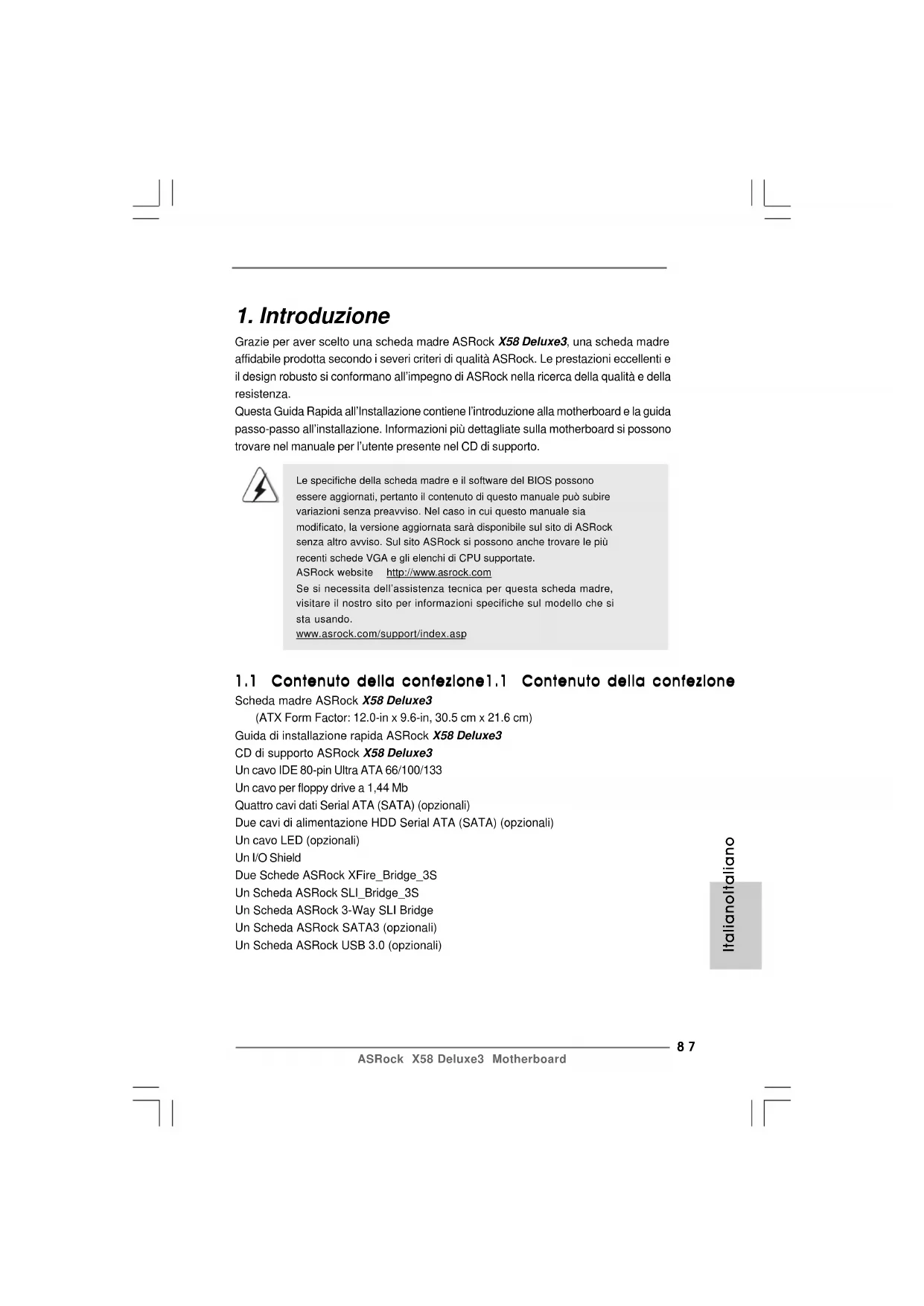

Grazie per aver scelto una scheda madre ASRock X58 Deluxe3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOS possonoessere aggiornati, pertanto il contenuto di questo manuale può subirevariazioni senza preavviso. Nel caso in cui questo manuale siamodificato, la versione aggiornata sarà disponibile sul sito di ASRocksenza altro avviso. Sul sito ASRock si possono anche trovare le piùrecenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa scheda madre,visitare il nostro sito per informazioni specifiche sul modello che sista usando.www.asrock.com/support/index.asp

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

Scheda madre ASRock X58 Deluxe3 (ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 21.6 cm) Guida di installazione rapida ASRock X58 Deluxe3 CD di supporto ASRock X58 Deluxe3 Un cavo IDE 80-pin Ultra ATA 66/100/133 Un cavo per floppy drive a 1,44 Mb Quattro cavi dati Serial ATA (SATA) (opzionali) Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali) Un cavo LED (opzionali) Un I/O Shield Due Schede ASRock XFire_Bridge_3S Un Scheda ASRock SLI_Bridge_3S Un Scheda ASRock 3-Way SLI Bridge Un Scheda ASRock SATA3 (opzionali) Un Scheda ASRock USB 3.0 (opzionali) ItalianoItaliano ItalianoItaliano Italiano8888

SpecificheSpecifiche SpecificheSpecifiche Specifiche Piattaforma - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 21.6 cm - Design condensatore compatto (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone) Processore - Processore Intel

i7 con supporto della tecnologia Intel

Dynamic Speed - Bus di sistema fino a 6400 MT/s; Intel

serie 3500 - Capacità massima della memoria di sistema: 24GB (vedi ATTENZIONE 4) - Supporto di Intel

XMP (Extreme Memory Profile) Slot di - 4 x slot PCI Express 2.0 x16 espansione (Blu a modalità x8 / x16, arancione a modalità x8 / N/A) (Spazio di ampiezza doppia tra gli alloggi PCI-E) - 3 x slot PCI - Supporto di ATI

- Supporto di NVIDIA

ASRock X58 Deluxe3 Motherboard - 1 x Connettore alimentato eSATAII/USB - 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - 1 x porte IEEE 1394 - Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 5) Connettori - 6 x connettori SATAII 3.0Go/s, sopporta RAID (RAID 0, RAID 1, RAID 10, RAID 5 ed Intel Matrix Storage), NCQ, AHCI e “Collegamento a caldo” (vedi ATTENZIONE 6) - 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE) - 1 x porta Floppy - 1 x Collettore modulo infrarossi - 1 x collettore porta COM - 1 x connettore HDMI_SPDIF - 1 x collettore IEEE 1394 - Connettore CPU/Chassis/NB/Alimentazione ventola - 24-pin collettore alimentazione ATX - 8-pin connettore ATX 12V - Connettori audio interni - Connettore audio sul pannello frontale - 3 x Collettore USB 2.0 (supporta 5 porte USB 2.0) (vedi ATTENZIONE 7) BIOS - 8Mb AMI BIOS - Suppor AMI legal BIOS - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, DRAM, NB, SB, VTT - Supporto I. O. T. (Intelligent Overclocking Technology) - Smart BIOS supportato CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteristica - Sintonizzatore ASRock OC (vedi ATTENZIONE 8) speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia) (vedi ATTENZIONE 9) - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 10) - ASRock OC DNA (vedi ATTENZIONE 11) - Booster ibrido: ItalianoItaliano ItalianoItaliano Italiano9090

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking. ATTENZIONE!

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore

Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 38.

3. Questa scheda madre supporta la tecnologia Triple Channel Memory.

Prima di implementare la tecnologia Triple Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 96, per seguire un’installazione appropriata.

4. A causa delle limitazioni del sistema operativo, le dimensioni effettive

della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows

OS con CPU 64-bit, non c’è tale limitazione.

5. Questa scheda madre supporta l’ingresso stereo e mono per il

microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il collegamento appropriato.

6. Prima di installare il disco rigido SATAII con il connettore SATAII,

leggere la “Guida per la configurazione del disco rigido SATAII” a pagina 43 del “Manuale utente” nel CD in dotazione in modo da poter predisporre il disco rigido SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII. - Stepless control per frequenza del processore (vedi ATTENZIONE 12) - ASRock U-COP (vedi ATTENZIONE 13) - Boot Failure Guard (B.F.G.) Monitoraggio - Sensore per la temperatura del processore Hardware - Sensore temperatura scheda madre - Indicatore di velocità per la ventola del CPU/Chassis/NB/ Alimentazione - Ventola CPU silenziosa - Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft

64 bit / XP / lità SO XP 64 bit Certificazioni - FCC, CE, WHQL

• Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com9191

7. La Gestione Risorse per USB 2.0 funziona perfettamente con

8. Si tratta di uno strumento di sicronizzazione ASRock di face uso in

grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore prestazione in Windows

. Prego visitare il nostro sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock OC. ASRock website: http://www.asrock.com

9. Anche se questa motherboard offre il controllo stepless, non si

consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre.

10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS- DOS or Windows

. Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

11. Il nome stesso del software – OC DNA – dice di cosa è capace. OC

DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nel sistema operativo e semplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I tuoi amici possono scaricare il profilo OC sul loro sistema operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può essere condiviso e modificato solo sulla stessa scheda madre.

12. Dotato di un design avanzato e brevettato dell’hardware e del software,

Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un risparmio energetico senza pari. In altre parole: è capace di fornire un risparmio energetico eccezionale e di migliorare l’efficienza senza sacrificare le prestazioni di computazione. Visitare il nostro sito per informazioni sulle procedure operative di Intelligent Energy Saver. Sito ASRock: http://www.asrock.com

13. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema. ItalianoItaliano ItalianoItaliano Italiano9292

2. Installazione2. Installazione

2. Installazione2. Installazione

Precauzioni preinstallazionePrecauzioni preinstallazione Precauzioni preinstallazionePrecauzioni preinstallazione Precauzioni preinstallazione Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

1. Togliere il cavo dalla presa elettrica prima di toccare le componenti.

In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre,NON

appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un

tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non serrare

eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

Attenersi alle seguenti fasi per installare la CPU Intel 1366-Pin. Prima da inserire la CPU da 1366-Pin nel socket, verificare chela superficie della CPU sia pulita e che non ci siano pin piegatinel socket. Non forzare l’inserimento della CPU nel socket se cisono pin piegati. In caso contrario la CPU potrebbe essereseriamente danneggiata.9393

ASRock X58 Deluxe3 Motherboard Fase 1. Aprire la presa: Fase 1-1. Sbloccare la leva premendola verso il basso ed allontanandola dal gancio per liberare la linguetta. Fase 1-2. Ruotare di circa 135 gradi la leva di carico per aprirla completamente. Fase 1-3. Ruotare di circa 100 gradi la piastra di carico per aprirla completamente. Fase 2. Rimuovere il cappuccio PnP (Pick and Place: prelievo e posizionamento).

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre

deve essere restituita per l’assistenza. Fase 3. Inserire la CPU 1366-Pin: Fase 3-1. Tenere la CPU dai bordi segnati con linee nere. Fase 3-2. Orientare il pacchetto con l’IHS (Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orientamento. Linea nera Linea nera Pin1 Pin1 Dente di orientamento Socket da 1366-Pin CPU da 1366-Pin Dente di orientamentoTacca di allineamentoTacca di allineamento ItalianoItaliano ItalianoItaliano Italiano9494

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket. Fase 3-3. Collocare con delicatezza la CPU sulla presa con un movimento puramente verticale. Fase 3-4. Verificare che la CPU sia all’interno della presa e combaci in modo appropriato con le chiavi d’orientamento. Fase 4. Chiudere la presa: Fase 4-1. Ruotare la piastra di carico sull’IHS. Fase 4-2. Bloccare la leva di carico mentre si preme leggermente sulla piastra di carico. Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.9595

Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di Installazione della ventola e del dissipatore diInstallazione della ventola e del dissipatore di Installazione della ventola e del dissipatore di calore della CPUcalore della CPU calore della CPUcalore della CPU calore della CPU Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU. Di seguito viene presentato un esempio che mostra l’installazione del dissipatore per la CPU da 1366-Pin. Fase1. Applicare il materiale di interfaccia termica al dell’IHS sulla superficie del socket Fase 2. Collocare il dissipatore di calore nel socket. Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_FAN1, si veda pagina 2, No. 35). Fase 3. Allineare i fastener con i fori passanti della scheda madre. Fase 4. Ruotare i fastener in senso orario, quindi premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener. Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre Fase 5. Collegare il cavo di alimentazione della ventola al connettore ventola della CPU sulla scheda madre. Fase 6. fissare il cavo in eccesso con fascette per assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti. (Applicare il materiale dell’interfaccia termica)(Cavi della ventola sul lato più vicinoall’header della MB)(Fori per fastener che allineati adfori passanti)(Premere verso il basso (4 punti)) ItalianoItaliano ItalianoItaliano Italiano9696

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)2.3 Installazione dei moduli di memoria (DIMM)

2.3 Installazione dei moduli di memoria (DIMM)

Questa scheda madre fornisce sei alloggi DIMM DDR3 (Double Data Rate 3) a 240 pin, e supporta la tecnologia Triple Channel Memory. Per la configurazione a tre canali, è necessario installare sempre coppie identiche (stessa marca, velocità, dimensioni e tipo di chip) di DIMM DDR3 negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie identiche di DIMM DDR3 nel canale doppio (DDR3_A1, DDR3_B1 e DDR3_C1; alloggiamenti bianco; vedere pag. 2 Nr. 4) oppure coppie identiche di DIMM DDR3 nel canale doppio (DDR3_A2, DDR3_B2 e DDR3_C2; alloggiamenti blu; vedere pag. 2 Nr. 10), per fare sì che la tecnologia Triple Channel Memory possa essere attivata. Questa scheda madre consente anche di installare sei DIMM DDR3 per la configurazione a canale doppio.Questa scheda madre consente anche di installare sei DIMM DDR3 per configurazione a canale triple, si raccomanda di installare DIMM DDR3 identiche nei sei alloggiamenti. Configurazioni raccomandate della memoria DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1 DDR3_C2 DDR3_C1 (Blu) (Bianco) (Blu) (Bianco) (Blu) (Bianco) 1 DIMM - Popolato - - - - 2 DIMMs - Popolato - Popolato - - 3 DIMMs - Popolato - Popolato - Popolato 4 DIMMs Popolato Popolato - Popolato - Popolato 5 DIMMs Popolato Popolato Popolato Popolato - Popolato 6 DIMMs Popolato Popolato Popolato Popolato Popolato Popolato

1. Installare il modulo di memoria nell’alloggio bianco (DDR3_A1,

DDR3_B1 o DDR3_C1) per la prima priorità.

2. A causa delle definizioni delle specifiche della CPU Intel

, il sistema no si avvierà se nell’alloggio DDR3_A2, DDR3_B2 o DDR3_C2 è installato un solo modulo DIMM.

3. A causa delle definizioni delle specifiche della CPU Intel

, i moduli DIMM XMP e DDR3 1600 sono supportati su un solo DIMM per canale.

4. Nel Canale A, Canale B e Canale C si possono installare memorie

con dimensioni diverse. Il sistema mappa le dimensioni totali del canale di dimensioni minori per la configurazione a due o tre canali. Tutta la memoria in eccesso dei canali con dimensioni maggiori è quindi mappata per le operazioni a canale singolo.

5. Non è consentito di installare un modulo di memoria DDR o DDR2

in un alloggio DDR3; diversamente questa scheda madre ed il modulo DIMM potrebbero essere danneggiati.9797

ASRock X58 Deluxe3 Motherboard Installare una DIMMInstallare una DIMM Installare una DIMMInstallare una DIMM Installare una DIMM Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema. Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l’esterno. Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con la sua sede sullo slot. La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa. Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede. ItalianoItaliano ItalianoItaliano Italiano9898

Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express) Slot di espansione (Slot PCI ed Slot PCI Express)Slot di espansione (Slot PCI ed Slot PCI Express) Slot di espansione (Slot PCI ed Slot PCI Express) Sulla scheda madre X58 Deluxe3 c’è 3 slot PCI ed 4 slot PCI Express. Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit. Slot PCI Express: PCIE1 / PCIE3 (slot PCIE x16; Blu) usato per schede PCI Express con schede grafiche di larghezza x16. PCIE2 / PCIE4 (slot PCIE x16; Aracione) usato per schede PCI Express con schede grafiche di larghezza x16. Alloggio PCIE2 (modalità x8 ) Alloggio PCIE1 (modalità x16 o x8) Alloggio PCIE4 (modalità x8 ) Alloggio PCIE3 (modalità x16 o x8)9999

ASRock X58 Deluxe3 Motherboard Installare una scheda di espansioneInstallare una scheda di espansione Installare una scheda di espansioneInstallare una scheda di espansione Installare una scheda di espansione Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware. Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano le viti. Step 3. Allineare il connettore della scheda con lo slot e premere con decisione finché la scheda è completamente inserita nello slot. Step 4. Agganciare la scheda allo chassis con le viti.

1. In modalità scheda VGA singola, si raccomanda di installare una

scheda video PCI Express x16 nell’alloggio PCIE1.

2. In modalità CrossFireX

, installare le schede video PCI Express x16 negli alloggi PCIE1 e PCIE3. Quindi, entrambi gli alloggi lavoreranno a larghezza di banda x16.

3. In modalità 3-Way SLI

, installare le schede video PCI Express x16 negli alloggi PCIE1, PCIE2 e PCIE3. Quindi, l’alloggio PCIE3 lavorerà a larghezza di banda x16 mentre gli alloggi PCIE1 e PCIE2 lavoreranno a larghezza di banda x8.

4. In modalità Quad CrossFireX

, installare le schede video PCI Express x16 negli alloggi PCIE1, PCIE2, PCIE3 e PCIE4. Quindi, tutti gli alloggi lavoreranno a larghezza di banda x8.

5. Collegare una ventola chassis al relativo connettore della

scheda madre (CHA_FAN1 or CHA_FAN2) quando si usano più schede video per ottenere un migliore ambiente termico. ItalianoItaliano ItalianoItaliano Italiano100100

Guida operativa per SLIGuida operativa per SLI Guida operativa per SLIGuida operativa per SLI Guida operativa per SLI TMTM TMTM

Questa scheda madre supporta a tecnologia NVIDIA

(Scalable Link Interface) che permette di installare fino a tre schede video PCI Express x16 identiche. Correntemente, la tecnologia NVIDIA

64-bit. Attenersi alle procedure d’installazione, a pagina 21, per i dettagli.

Questa scheda madre supporta la funzione CrossFireX

offre i mezzi più vantaggiosi possibile per combinare più GPU (Graphics Processing Unit) ad altre prestazioni in un singolo PC. Combinando una serie di diverse modalità operative con la progettazione software intuitiva ed un meccanismo d’interconnessione innovativo, CrossFireX

abilita il massimo livello possibile di prestazioni e qualità d’immagine in qualsiasi applicazione 3D. Correntemente la funzione CrossFireX

è supportata solo dai sistemi operativi Windows

. La funzione Quad CrossFireX

supportata solo dal sistema operativo Windows

. Visitare il sito AMD per gli aggiornamenti dei driver ATI

. Attenersi alle procedure d’installazione, a pagina 26, per i dettagli.101101

2.8 Setup dei Jumpers2.8 Setup dei Jumpers

2.8 Setup dei Jumpers2.8 Setup dei Jumpers

2.8 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin. Jumper Settaggio del Jumper PS2_USB_PWR1 Cortocircuitare pin2, pin3 per (vedi p.2 Nr. 1) settare a +5VSB (standby) e abilitare PS/2 o USB wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. Resettare la CMOS (CLRCMOS1, jumper a 3 pin)(vedi p.2 Nr. 23) Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS comprendono le informazioni di configurazione quali la password di sistema, data, ora, e i parametri di configurazione del sistema. Per cancellare e ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS. Azzeramento CMOS Impostazione predefinita

Questa scheda madre supporta l’aggiornamento Surround Display. Con la scheda integrativa PCI Express VGA, si possono sfruttare con facilità i benefici della funzione Surround Display. Per le istruzioni dettagliate, fare riferimento al documento nel seguente percorso sul CD di supporto: ..\ Surround Display Information ItalianoItaliano ItalianoItaliano Italiano102102

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano Cavi dati Serial ATA (SATA) Una o altra estremità del cavo (Opzionale) di dati SATA può essere collegata al disco rigido SATA / SATAII o al connettore di SATAII su questa cartolina base. Connettori Serial ATAII Questi sei connettori Serial (SATAII_1_2: ATAII (SATAII) supportano cavivedi p.2 Nr. 15) dati SATA per dispositivi di(SATAII_3_4: immagazzinamento interni.vedi p.2 Nr. 16) ATAII (SATAII) supportano cavi(SATAII_5_6: SATA per dispositivi di memoriavedi p.2 Nr. 17) interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

2.9 Collettori e Connettori su Scheda2.9 Collettori e Connettori su Scheda

2.9 Collettori e Connettori su Scheda2.9 Collettori e Connettori su Scheda

2.9 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Connettore del Floppy disk (33-pin FLOPPY1)(vedi p.2 Nr. 27) Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (blu) (39-pin IDE1, vedi p.2 Nr. 14) Connettore blu Connettore nero alla schedamadre all’hard disk drive Cavo ATA 66/100/133 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli.

SATAII_5_6 SATAII_3_4 SATAII_1_2103103

ASRock X58 Deluxe3 Motherboard Connettore audio sul È un’interfaccia per il cavo del pannello frontale pannello audio. Che consente (9-pin HD_AUDIO1) connessione facile e controllo (vedi p.2 Nr. 34) dei dispositivi audio. Collettore modulo infrarossi Questo collettore supporta (5-pin IR1) moduli ad infrarossi optional (vedi p.2 Nr. 25) per la trasmissione e la ricezione senza fili. Connettori audio interni Permettono di ricevere input (4-pin CD1) stereo audio da fonti di (vedi p.2 Nr. 31) suono come CD-ROM, DVD - ROM,TV tuner, o schede MPEG. Cavo d’alimentazione Collegare l’estremità nera de Serial ATA (SATA) cavo di alimentazione SATA al (Opzionale) connettore di alimentazione del drive. Poi connettete l’estremità bianca del cavo di alimentazione SATA al connettore power dell’alimentatore. Connettere all’ailmentazione dei dischi SATA Connettere al gruppo di alimentazione CD1 Collettore USB 2.0 Oltre alle sette porte USB 2.0 (9-pin USB8_9) predefinite del pannello I/O, (vedi p.2 Nr. 8) questa scheda madre ha tre collettori USB 2.0. I collettori USB8_9 e USB6_7 possono supportare quattro porte USB (9-pin USB6_7) 2.0 (due porte per ciascun (vedi p.2 Nr. 9) collettore). Il collettore USB10 supporta una porta USB 2.0. (4-pin USB10) (vedi p.2 Nr. 19) ItalianoItaliano ItalianoItaliano Italiano104104

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano Collettore pannello di sistema Questo collettore accomoda (9-pin PANEL1) diverse funzioni di sistema (vedi p.2 Nr. 6) pannello frontale.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato]. F. Entrare nel sistema di Windows. Fare clic sull’icona situata nell’angolo inferiore destro della barra delle applicazioni per entrare su Realtek HD Audio Manager. Per Windows

XP / XP 64-bit OS: Fare clic su “Audio I/O”, selezionare “Impostazioni connettore” , scegliere “Disattiva rilevazione presa pannello anteriore” e salvare la modifica facendo clic su “OK”. Per Windows

64-bit OS: Cliccare sull‘icona in alto a destra “Folder” (“Cartella”) , selezionare “Disable front panel jack detection” “Disabilitare individuazione presa pannello frontale”) e cliccare “OK” per memorizzare. G. Per attivare il microfono anteriore. Per il sistema operativo Windows

XP / XP 64-bit: Selezionare “Microfono anteriore” come dispositivo predefinito per la registrazione. Per ascoltare la propria voce tramite il microfono anteriore, deselezionare l’icona “Muto” in “Microfono anteriore” di “Riproduzione”. Per il sistema operative Windows

64-bit: Andare alla scheda “Microfono anteriore” nel pannello di controllo d i Realtek. Fare clic su “Imposta dispositivo predefinito” per impostare il microfono anteriore come dispositivo predefinito per la registrazione.105105

Connettore alimentazione ATX Collegare la sorgente (24-pin ATXPWR1) d’alimentazione ATX a questo (vedi p.2 Nr. 5) connettore. Installazione dell’alimentatore ATX a 20 pin Con questa scheda madre, c’è in dotazione un connettore elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini Collettore casse telaio Collegare le casse del telaio a (4-pin SPEAKER1) questo collettore. (vedi p.2 Nr. 18) Connettore ventolina CPU Collegare il cavo della ventolina (4-pin CPU_FAN1) CPU a questo connettore e far (vedi p.2 Nr. 35) combaciare il filo nero al pin terra.

Collettori Chassis, NB ed alimentazione ventola Collegare i cavi della ventola ai (3-pin CHA_FAN1) corrispondenti connettori (vedi p.2 Nr. 11) facendo combaciare il cavo nero col pin di terra. (3-pin CHA_FAN2) (vedi p.2 Nr. 13) (3-pin NB_FAN1) (vedi p.2 Nr. 12) (3-pin PWR_FAN1) (vedi p.2 Nr. 33) ItalianoItaliano ItalianoItaliano Italiano106106

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V Connettore ATX 12 V Collegare un alimentatore ATX (8-pin ATX12V1) 12 V a questo connettore. (vedi p.2 Nr. 36) Collettore porta COM Questo collettore porta COM è (9-pin COM1) utilizzato per supportare il (vedi p.2 Nr. 26) modulo porta COM.

Intestazione IEEE 1394 Accanto alla porta di default (9-pin FRONT_1394) IEEE 1394 sul pannello I/O, e‘ (vedi p.2 item 7) presente un‘intestazione IEEE 1394 (FRONT_1394) sulla scheda madre. Questa intestazione IEEE 1394 puo‘ supportare una porta IEEE

Cavo HDMI_SPDIF Collegare l’estremità nera (A) (opzionale) del cavo HDMI_SPDIF all’intestazione HDMI_SPDIF sulla scheda madre. Quindi collegare l’estremità bianca (B o C) del cavo HDMI_SPDIF al connettore HDMI_SPDIF della scheda HDMI VGA. Header HDMI_SPDIF Header HDMI_SPDIF, con (3-pin HDMI_SPDIF1) uscita audio SPDIF su scheda (vedi p.2 Nr. 28) HDMI VGA, consente al sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header.107107

ASRock X58 Deluxe3 Motherboard A. estremità nera B. estremità bianca (2 pin) C. estremità bianca (3 pin)

Guida installazione del driverGuida installazione del driver Guida installazione del driverGuida installazione del driver Guida installazione del driver Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

Installazione di Windows Installazione di Windows Installazione di Windows Installazione di Windows Installazione di Windows

64-bit / XP / XP 64-bit con funzioni RAID 64-bit / XP / XP 64-bit con funzioni RAID 64-bit / XP / XP 64-bit con funzioni RAID 64-bit / XP / XP 64-bit con funzioni RAID 64-bit / XP / XP 64-bit con funzioni RAID Se sugli HDD SATA / SATAII con funzione RAID si vuole installare il sistema operativo Windows

64-bit / XP / XP 64-bit, fare riferimento al documento che si trova sul seguente percorso del CD di supporto, per le relative procedure: ...\ RAID Installation Guide (Guida all’installazione RAID)

Installazione di Windows Installazione di Windows Installazione di Windows Installazione di Windows Installazione di Windows

64-bit / XP / XP 64-bit senza funzioni RAID 64-bit / XP / XP 64-bit senza funzioni RAID 64-bit / XP / XP 64-bit senza funzioni RAID 64-bit / XP / XP 64-bit senza funzioni RAID 64-bit / XP / XP 64-bit senza funzioni RAID Se si desidera installare Windows

64-bit sulle unità disco rigido SATA / SATAII senza funzioni RAID, attenersi alle procedure che seguono relative al sistema operativo che si installa.

2.12.1 Installazione di Windows2.12.1 Installazione di Windows

2.12.1 Installazione di Windows2.12.1 Installazione di Windows

2.12.1 Installazione di Windows

XP / XP 64-bit senza XP / XP 64-bit senza XP / XP 64-bit senza XP / XP 64-bit senza XP / XP 64-bit senza funzioni RAID funzioni RAID funzioni RAID funzioni RAID funzioni RAID Se si desidera installare Windows

XP / XP 64-bit sulle unità disco rigido SATA / SATAII senza funzioni RAID, seguire le istruzioni esposte di seguito. Passo 1: Configurare il BIOS. A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) Advanced screen (Avanzate) IDE Configuration (Configurazione IDE). B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced] (Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come), impostare l’opzione su [IDE]. Passo 2: Installazione di Windows

XP / XP 64-bit sul sistema. Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ ItalianoItaliano ItalianoItaliano Italiano

ASRock X58 Deluxe3 Motherboard ItalianoItaliano ItalianoItaliano Italiano Utilizzo dei dischi rigidi SATA / SATAII con funzioni NCQ Passo 1: Configurare il BIOS. A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) Advanced screen (Avanzate) IDE Configuration (Configurazione IDE). B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced] (Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come), impostare l’opzione su [AHCI]. Passo 2: Installazione di Windows

64-bit sul sistema. Inserire il disco Windows

64-bit nell’unità ottica per avviare il sistema, poi seguire le istruzioni per installare il sistema operativo Windows

64-bit sul sistema. Quando si vede la pagina “Where do you want to install Windows?” (Dove si vuole eseguire l’istallazione di Windows), inserire il CD di supporto ASRock nell’unità ottica e fare clic sul pulsante “Carica driver” , in basso a sinistra, per caricare i driver Intel

AHCI si trova sul seguente percorso del CD di supporto: .. \ I386 (per utenti Windows

64-bit) Dopodiché, inserire di nuovo il disco Windows

64-bit nell’unità ottica per continuare l’installazione. Passo 1: Configurare il BIOS. A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS) Advanced screen (Avanzate) IDE Configuration (Configurazione IDE). B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced] (Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come), impostare l’opzione su [IDE]. Passo 2: Installazione di Windows

64-bit sul sistema. Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ

2.12.2 Installazione di Windows2.12.2 Installazione di Windows

2.12.2 Installazione di Windows2.12.2 Installazione di Windows

2.12.2 Installazione di Windows

64-bit senza funzioni RAID 64-bit senza funzioni RAID 64-bit senza funzioni RAID 64-bit senza funzioni RAID 64-bit senza funzioni RAID Se si desidera installare Windows

64-bit sulle unità disco rigido SATA / SATAII senza funzioni RAID, seguire le istruzioni esposte di seguito.109109

3. Informazioni sul BIOS3. Informazioni sul BIOS

3. Informazioni sul BIOS3. Informazioni sul BIOS

3. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

tware di supportware di suppor tware di supportware di suppor tware di suppor to e informazionito e informazioni to e informazionito e informazioni to e informazioni su CD su CD su CD su CD su CD Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ItalianoItaliano ItalianoItaliano Italiano110110
