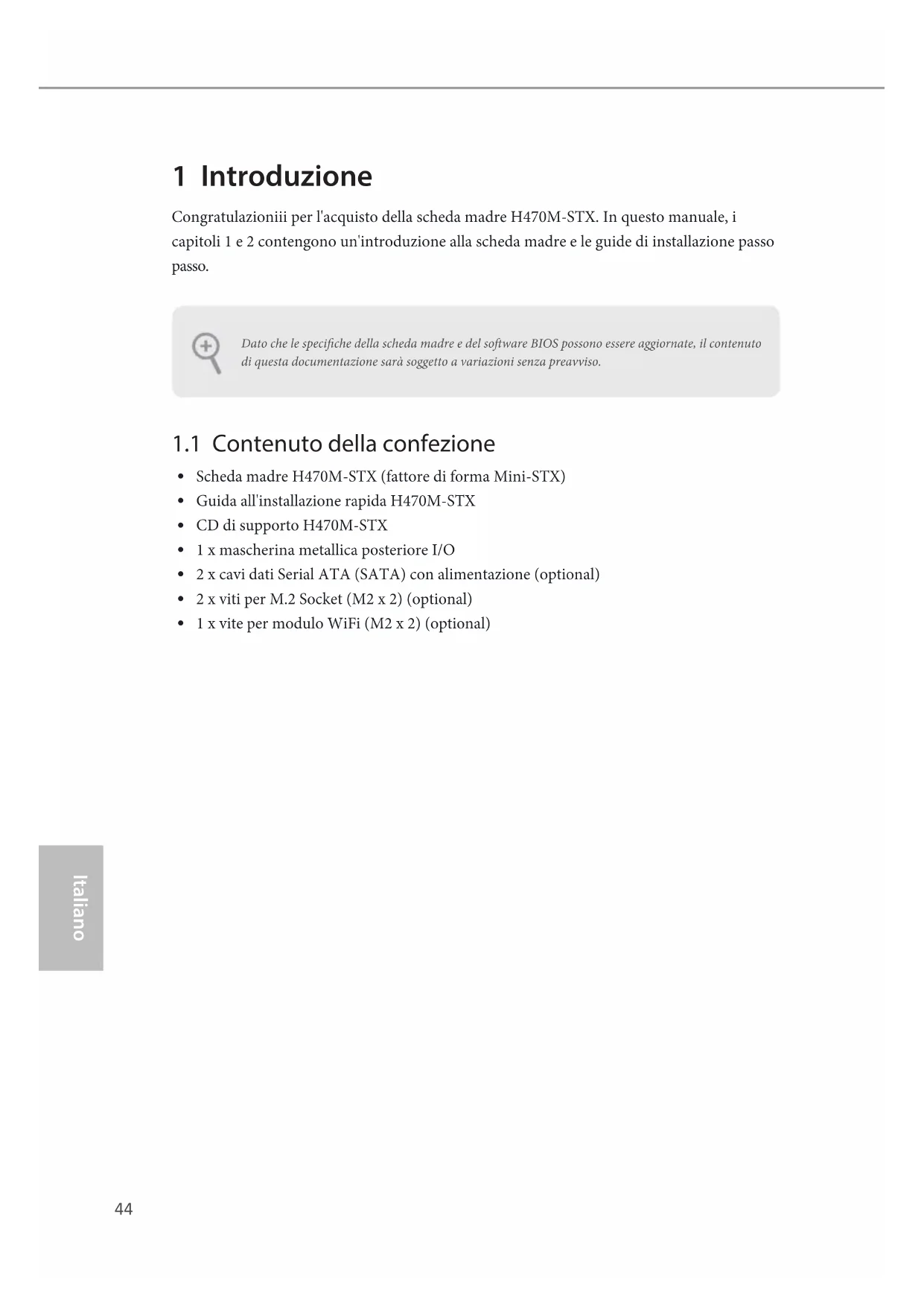

GND Jack detect Audio-L Audio-R Cette embase audio vous permet de raccorder le câble audio pour le casque.44 Italiano Italiano 1 Introduzione Congratulazioniii per l'acquisto della scheda madre H470M-STX. In questo manuale, i capitoli 1 e 2 contengono un'introduzione alla scheda madre e le guide di installazione passo passo. Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso.

1.1 Contenuto della confezione

Scheda madre H470M-STX (fattore di forma Mini-STX)

Guida all'installazione rapida H470M-STX

CD di supporto H470M-STX

2 x cavi dati Serial ATA (SATA) con alimentazione (optional)

Capacità max. della memoria di sistema: 64GB

Supporto di XMP (Extreme Memory Prole) Intel® 2.0

Contatti d’oro 15μ negli alloggi DIMM Alloggio d’espansione

La videograca integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• VP9 10bit e VC-1 servono solo per la decodica.

• La codica VP8 e VP9 non è supportata dal sistema operative Windows.

Graca, multimedialità e calcolo: Microso DirectX 12, OpenGL 4.5, Graca integrate Intel®, Sincronizzazione video Intel® Quick, Graca ibrida/commutabile, OpenCL 2.1

Visualizzazione e sicurezza dei contenuti: Rec. 2020 (Ampia gamma di colori), Microso PlayReady 3.0, Protezione dei contenuti Intel® SGX, UHD/HDR Blu-ray Disc46 Italiano Italiano

Quattro opzioni di output graco: D-Sub, HDMI, DisplayPort 1.4 e DisplayPort 1.4 (tramite modalità Alt di USB tipo C)

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K (4096 x 2160) a 30 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta DisplayPort 1.4 con risoluzione massima no a 4K x 2K (4096 x 2304) a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)

Supporto riproduzione 4K Ultra HD (UHD) sulle porte HDMI 1.4 e DisplayPort 1.4 Audio

1 x connettore cue/auricolare

1 x connettore audio LAN

Supporta protezione da fulmini/scariche elettrostatiche

1 x connettore cue/auricolare

1 x Porta USB 3.2 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)

1 x Porta USB 3.2 Gen1 di tipo C (supporta protezione da scariche elettrostatiche)

1 Connettore ingresso microfono47 H470M-STX Italiano Italiano I/O pannello posteriore

1 x connettore DC (compatibile con adattatori di corrente 19V)*

• Utilizzare adattatori di corrente 120W per le CPU 65W e adattatori di corrente 90W per CPU 35W.

4 x Porta USB 3.2 Gen1 di tipo A (supporta protezione da scariche elettrostatiche)

1 x Porta USB 3.2 Gen1 di tipo C (supporta protezione da scariche elettrostatiche)

• Supporta la modalità Alt di USB tipo C

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Archiviazione

• Supporto di SSD NVMe come disco d’avvio Connettore

2 x connettori ventola CPU (2 x 4 pin)

1 x connettore altoparlante interno

1 x connettore pannello frontale

1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche)

1 x connettore audio Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 6.0

Supporto di SMBIOS 2.7

Regolazione variabile tensione DRAM Hardware Monitor

Ventola CPU silenziosa (regolazione automatica velocità in base alla temperatura della CPU)

Controllo di varie velocità della ventola CPU

Microso® Windows® 10 64 bit Certicazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking. Elenco telai Mini-STX supportati Venditore Modello SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B49 H470M-STX Italiano Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 3) Jumper a 2 pin Cortocircuitato: Azzerare la CMOS Aperto: Predenito CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.50 Italiano Italiano

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 4)

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin denita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi. PWRBTN (tasto d’alimentazione): Collegare al tasto d’alimentazione del pannello frontale del telaio. Utilizzando il tasto d’alimentazione è possibile congurare il modo in cui si spegne il sistema. RESET (tasto di ripristino): Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d’alimentazione, tasto di ripristino, LED d’alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l’assegnazione dei cavi e l’assegnazione dei pin siano corrette.51 H470M-STX Italiano Italiano Connettore altoparlante MONO (SPEAKER1 a 4 pin) (vedere pag. 1, n. 6) Front_L+ Front_R- Front_R+ Front_L-

Collegare l'altoparlante dello chassis a questo header. Connettori Serial ATA3 (vedere pag. 2, n. 9 e 10)

Questi due connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

• I connettori SATA3 supportano dischi da 2,5 pollici (+5V) e non supportano dischi da 3,5 pollici (+12V) Connettore USB 2.0 (USB_8_9 a 9 pin) (vedere pag. 1, n. 5) Su questa scheda madre c’è un connettore. Questo connettore USB 2.0 può supportare due porte. Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 1) (CPU_FAN2 a 4 pin) (vedere pag. 1, n. 8)

Questa scheda madre fornisce due connettori ventola CPU a 4 pin (Quiet Fan). Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. PIN Nome del segnale PIN Nome del segnale

Italiano Italiano Connettore audio (AUDIO3 a 5 pin) (vedere pag. 1, n. 7)
