MANUAL DE USUARIO H470MSTX ASROCK

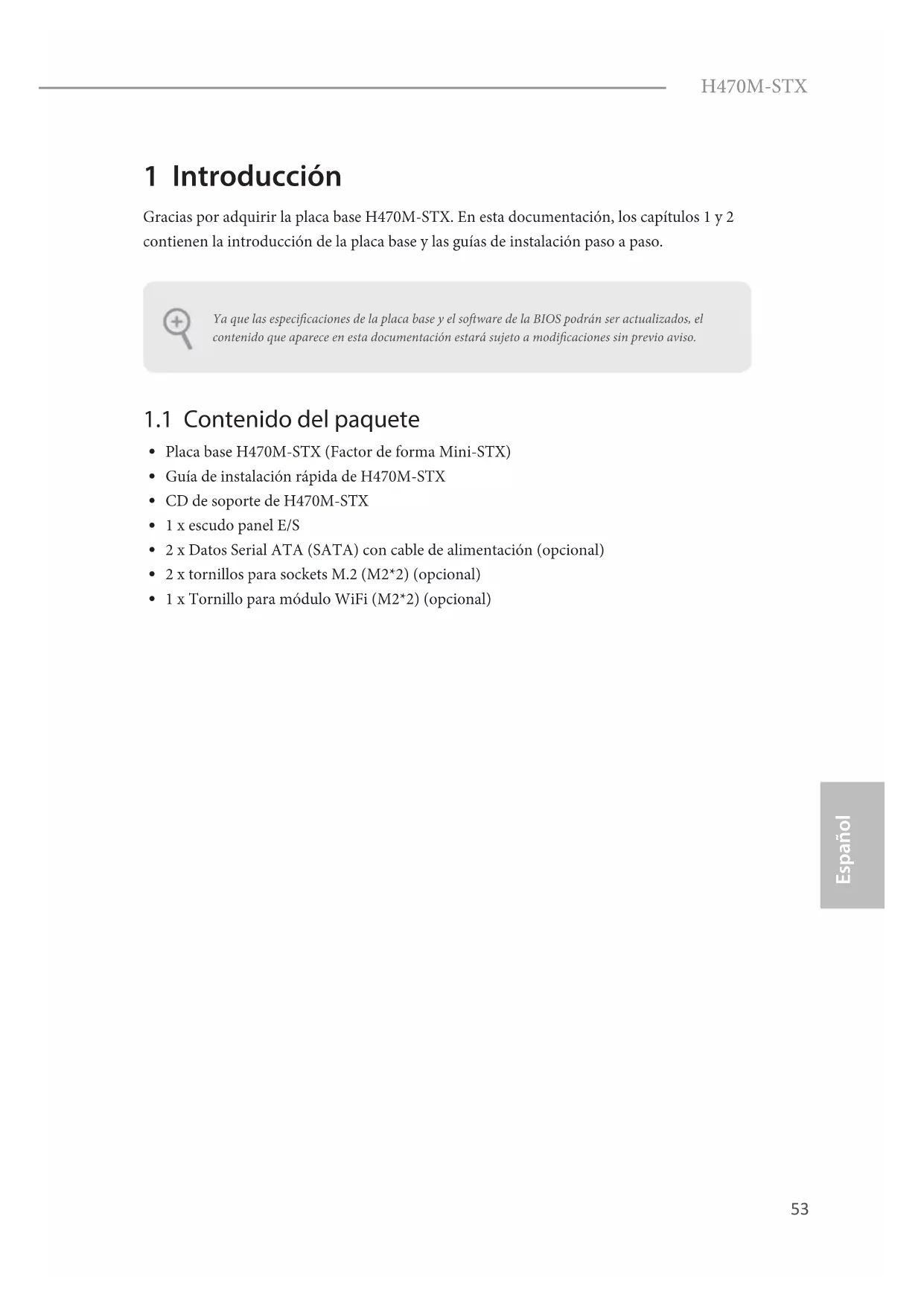

GND Jack detect Audio-L Audio-R Questo connettore audio permette di collegare il cavo audio delle cue.53 H470M-STX Español 1 Introducción Gracias por adquirir la placa base H470M-STX. En esta documentación, los capítulos 1 y 2 contienen la introducción de la placa base y las guías de instalación paso a paso. Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.

1.1 Contenido del paquete

Guía de instalación rápida de H470M-STX

2 x Datos Serial ATA (SATA) con cable de alimentación (opcional)

2 x tornillos para sockets M.2 (M2*2) (opcional)

1 x Tornillo para módulo WiFi (M2*2) (opcional)54 Español

Compatible con la 10

generación de procesadores Intel® Core

Diseño de 4 fases de alimentación

Tecnología de memoria DDR4 de doble canal

(i9/i7) compatible con DDR4 de hasta 2933; Core

(i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.

Capacidad máxima de memoria del sistema: 64GB

1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/BT tipo 2230 e Intel® CNVi (WiFi/BT integrado) Grácos

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• VP9 10 bits y VC-1 son solo para descodicación.

• El sistema operativo Windows no admite la codicación VP8 y VP9.

Seguridad de visualización y contenido: Rec. 2020 (gama de colores amplia), Microso PlayReady 3.0, protección de contenido Intel® SGX, disco Blu-ray UHD/HDR55 H470M-STX Español

Cuatro opciones de salida gráca: D-Sub, HDMI, DisplayPort 1.4 y DisplayPort 1.4 (a través del modo Alt USB Tipo-C)

• Admite hasta 3 pantallas simultáneamente

Compatible con HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

Compatible con DisplayPort 1.4 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 1.4 (se necesita un monitor compatible con HDMI)

Compatible con HDCP 2.3 con puertos HDMI 1.4 y DisplayPort 1.4

Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI

Códec de audio Realtek ALC233

1 x Conector para auriculares y auriculares con micrófono

1 x Entrada de micrófono

1 x Base de conexiones de audio LAN

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite PXE E/S en el panel frontal

1 x Conector para auriculares y auriculares con micrófono

1 x Puerto USB 3.2 Gen2 de tipo A (10 Gb/s) (admite protección ESD)

1 x Puerto USB 3.2 Gen1 de tipo C (admite protección contra descargas electrostáticas)

1 x Conector de entrada de micrófono56 Español E/S en panel posterior

1 x Conector de CC (compatible con el adaptador de alimentación de 19 V)*

• Utilice un adaptador de alimentación de 120 W para CPU de 65 W y un adaptador de alimentación de 90 W para CPU de 35 W.

4 x Puerto USB 3.2 Gen1 de tipo A (admite protección contra descargas electrostáticas)

1 x Puerto USB 3.2 Gen1 de tipo C (admite protección contra descargas electrostáticas)

1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD) Almacena- miento

1 x Zócalo Ultra M.2, que admite el módulo SATA3 de 6,0 Gb/s 2280 M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)*

• Compatible con la Tecnología Optane

• Admite unidad de estado sólido de NVMe como disco de arranque Conector

2 x Conectores para ventilador de la CPU (2 x 4 contactos)

1 x Base de conexiones para altavoz interno

1 x Base de conexiones en el panel frontal

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0) (admite protección contra descargas electrostáticas)

1 x Base de conexiones de audio Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación compatibles con ACPI 6.0

Detección de temperatura en la CPU

Tacómetro de ventilador de la CPU

Ventilador silencioso de la CPU (ajuste automático de la velocidad del ventilador del chasis mediante temperatura de la CPU)

Control de varias velocidades del ventilador de la CPU

Detección de CARCASA ABIERTA

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking. Lista de compatibilidad del chasis Mini-STX Proveedor Modelo SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B58 Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág. 1, nº 3) Puente de 2 contactos Corto: Borrado de CMOS Abierto: Predeterminado CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.59 H470M-STX Español

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, nº 4)

GND Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables. PWRBTN (botón de alimentación): Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación. RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.60 Español Base de conexiones del altavoz MONO (SPEAKER1 de 4 contactos) (consulte la pág. 1, nº 6) Front_L+Front_R- Front_R+ Front_L-

Conecte el altavoz del chasis a este cabezal. Conectores Serie ATA3 (consulte la página 2, nº 9 y 10)

Estos dos conectores SATA3 admiten cables de datos SATA3 para dispositivos de almacenamiento internos con una tasa de transferencia de datos de hasta 6,0 Gb/s. *Los conectores SATA3 admiten unidades de disco duro de 2,5" (+5 V) y no admiten unidades de disco duro de 3,5" (+12 V) Cabezal USB 2.0 (USB_8_9 de 9 contactos) (consulte la pág. 1, nº 5) Esta placa base tiene otra base de conexiones. Cada base de conexiones USB 2.0 admite dos puertos. Conectores del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, nº 1) (CPU_FAN2 de 4 contactos) (consulte la pág. 1, nº 8)

Esta placa base contiene dos conectores de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3. CONTACTO Nombre de la señal CONTACTO Nombre de la señal

H470M-STX Español Base de conexiones de audio (AUDIO3 de 5 contactos) (consulte la pág. 1, nº 7)

GND Jack detect Audio-L Audio-R Esta base de conexiones de audio permite conectar el cable de audio para auriculares.62
