MANUAL DE USUARIO H410MHDVP2 ASROCK

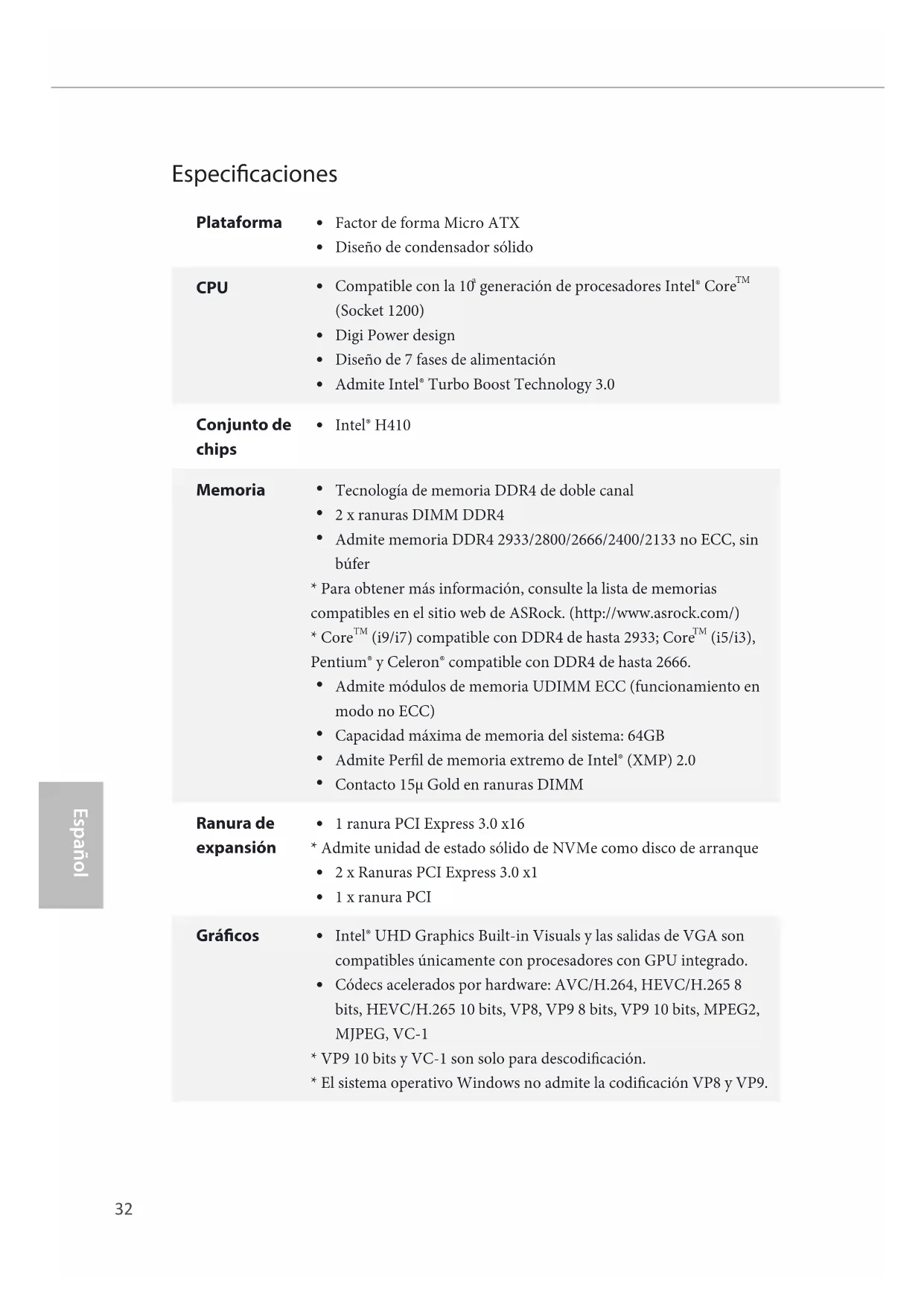

Microso® Windows® 10 64 bit32 Español Especicaciones Plataforma

Diseño de condensador sólido CPU

Compatible con la 10

generación de procesadores Intel® Core

Diseño de 7 fases de alimentación

Tecnología de memoria DDR4 de doble canal

• Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

(i9/i7) compatible con DDR4 de hasta 2933; Core

(i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

Capacidad máxima de memoria del sistema: 64GB

• Admite unidad de estado sólido de NVMe como disco de arranque

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• VP9 10 bits y VC-1 son solo para descodicación.

• El sistema operativo Windows no admite la codicación VP8 y VP9.33 H410M-HDVP H410M-HDVP2 Español

Seguridad de visualización y contenido: Rec. 2020 (gama de colores amplia), Microso PlayReady 3.0, protección de contenido Intel® SGX, disco Blu-ray UHD/HDR

Tres opciones de salida de grácos: D-Sub, DVI-D y HDMI

• Admite hasta 2 pantallas simultáneamente

Compatible con HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

Admite DVI-D con una resolución máxima de 1920x1200 a 60 Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 1.4 (se necesita un monitor compatible con HDMI)

Compatible con función HDCP 2.3 con puertos DVI-D y HDMI 1.4

Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 1.4 Audio

Admite protección contra sobretensiones LAN

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite PXE E/S en panel posterior

1 x puerto de ratón PS/2

1 x puerto de teclado PS/2

2 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)

1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Almacena- miento

4 x conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y Conexión en caliente*

• Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_3 se deshabilitará.

1 x Zócalo M.2 (M2_1) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x2 (16 Gb/s)** ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock Conector

1 x Base de conexiones de puerto de impresión

1 x Base de conexiones de puerto COM

1 x cabezal de intrusión de chasis y de altavoces

1 x Conector para ventilador de la CPU (4 contactos)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector para ventilador del chasis (4 contactos)

• El conector para ventilador del chasis admite el ventilador del chasis con una potencia de ventilador máxima de 1 A (12 W).

1 x Conector (4 contactos) para el ventilador de la bomba de agua/ chasis (control de velocidad de ventilador inteligente)

• El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

• CHA_FAN1/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

1 x conector de alimentación ATX de 24 contactos

1 x conector de alimentación de 12V de 8 contactos

1 x Conector de audio en el panel frontal

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0). Admite protección contra descargas electrostáticas (H410M-HDVP)

2 x Base de conexiones USB 2.0 (admite 4 puertos USB 2.0). Admite protección contra descargas electrostáticas (H410M-HDVP2)

1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

1 x Porta PS/2 para Teclado

1 x Plataforma SPI TPM
