用户手册 H410MHDVP2 ASROCK

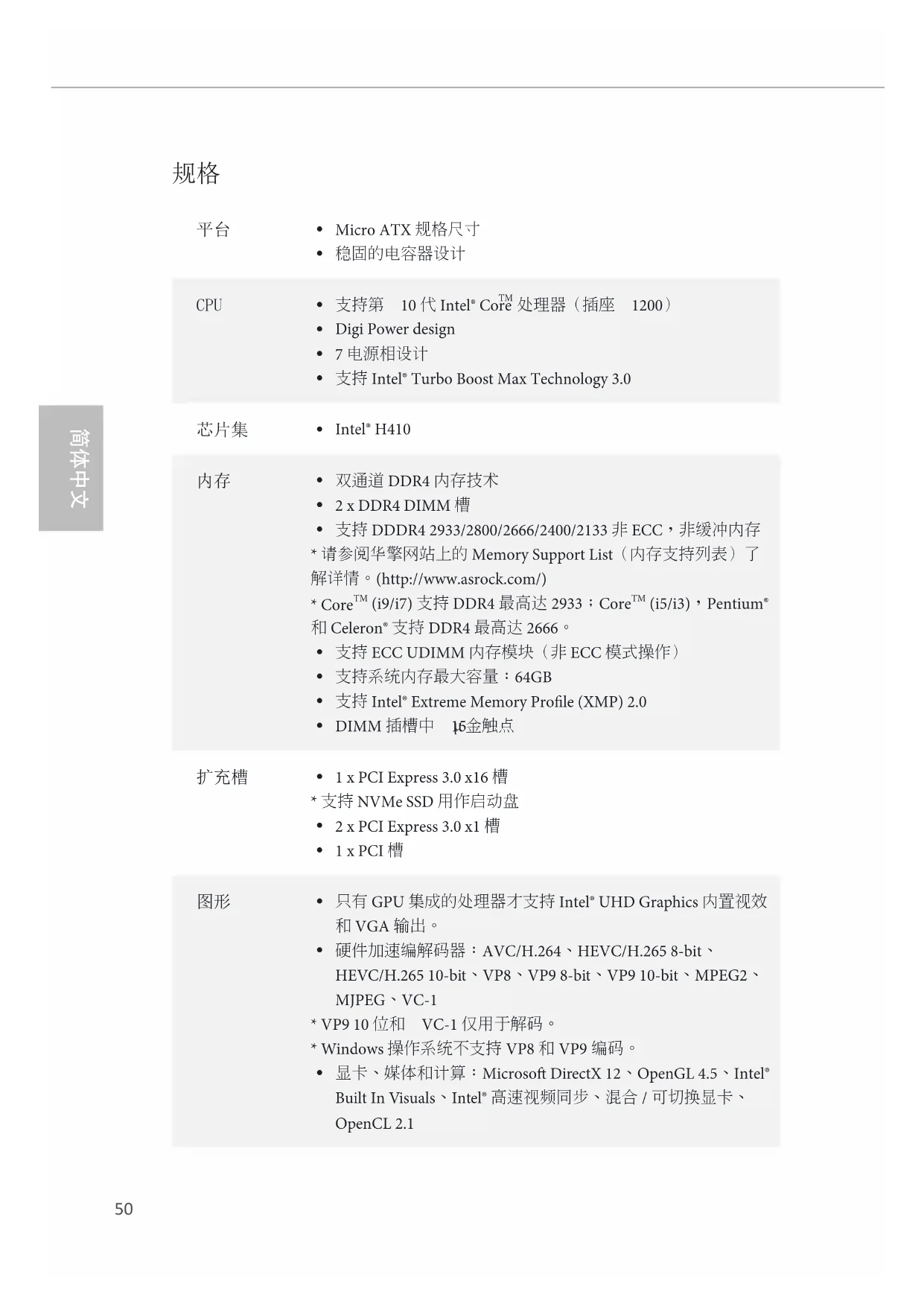

支持第 10 代 Intel® Core

支持 DDDR4 2933/2800/2666/2400/2133 非 ECC，非缓冲内存

• 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。(http://www.asrock.com/)

(i9/i7) 支持 DDR4 最高达 2933；Core

(i5/i3)，Pentium® 和 Celeron® 支持 DDR4 最高达 2666。

支持 ECC UDIMM 内存模块（非 ECC 模式操作）

只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效 和 VGA 输出。

• VP9 10 位和 VC-1 仅用于解码。

• Windows 操作系统不支持 VP8 和 VP9 编码。

显示和内容安全：Rec. 2020（广色域）、Microso PlayReady 3.0、Intel® SGX 内容保护、UHD/HDR 蓝光光盘

3 个图形输出选项：D-Sub、DVI-D 和 HDMI

支持 HDMI 1.4，30Hz 时最大分辨率达 4K x 2K (4096x2160)

支持 DVI-D，60Hz 时最大分辨率达 1920x1200

支持 D-Sub，60Hz 时最大分辨率达 1920x1200

通过 HDMI 1.4 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc)、xvYCC 和 HBR（高位速率音

通过 DVI-D 和 HDMI 1.4 端口支持 HDCP 2.3

通过 HDMI 1.4 端口支持 4K 超高清 (UHD) 播放

7.1 CH 高清音频（Realtek ALC887 音频编解码器）

4 x USB 2.0 端口（支持 ESD 保护）( H410M-HDVP

2 x USB 2.0 端口（支持 ESD 保护）( H410M-HDVP2

2 x USB 3.2 Gen1 端口（支持 ESD 保护）

1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

高清音频插孔：线路输入 / 前扬声器 / 麦克风52

4 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和热插拔 *

• 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_3 将被禁用。

1 x M.2 接口 (M2_1)，支持 2230/2242/2260/2280 M.2 SATA3

6.0 Gb/s M Key 类型模块和 M.2 PCI Express 模块（最高 Gen3

x2 (16 Gb/s)）** ** 支持 NVMe SSD 用作启动盘 ** 支持华擎 U.2 套件

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

• 机箱风扇接口支持功率最大为 1A (12W) 的机箱风扇。

1 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）

• 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

• CHA_FAN1/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护）

2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）

1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。54

支援 DDR4 2933/2800/2666/2400/2133 非 ECC 無緩衝記憶體

• 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/)

(i5/i3)；Pentium® 和 Celeron® 支援最高 2666 DDR4。

支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作）

僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built- in Visuals 及 VGA 輸出。

硬體加速編解碼器：AVC/H.264、HEVC/H.265 8 位元、

HEVC/H.265 10 位元、VP8、VP9 8 位元、VP9 10 位元、

• VP9 10bit 和 VC-1 僅用於解碼。

• Windows 作業系統不支援 VP8 和 VP9 編碼。

顯示和內容安全性：Rec. 2020（廣色域）、Microso PlayReady 3.0、Intel® SGX 內容保護、UHD/HDR 藍光光碟

三個圖形輸出選項：D-Sub、DVI-D 及 HDMI

最高支援 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI 1.4

最高支援 1920x1200 @ 60Hz 解析度的 DVI-D

最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

支援使用 HDMI 1.4 連接埠（需相容於 HDMI 顯示器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元

支援含 DVI-D 及 HDMI 1.4 連接埠的 HDCP 2.3

支援使用 HDMI 1.4 連接埠進行 4K Ultra HD (UHD) 播放

7.1 CH HD 音訊（Realtek ALC887 音訊轉碼器）

支援 802.3az EEE 節能乙太網路

4 x USB 2.0 連接埠（支援靜電保護）( H410M-HDVP

2 x USB 2.0 連接埠（支援靜電保護）( H410M-HDVP2

2 x USB 3.2 Gen1 連接埠（支援靜電保護）

1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

HD 音訊插孔：線路輸入／前置喇叭／麥克風56

• 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_3。

1 x M.2 插座 (M2_1)，支援 2230/2242/2260/2280 M.2 SATA3

6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x2

(16 Gb/s)）類型 ** ** 支援 NVMe SSD 作為開機磁碟 ** 支持華擎 U.2 套件

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

• 機殼風扇接頭支援最高 1A (12W) 風扇功率的機殼風扇。

1 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）

• 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷

• 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN1/WP。

1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護）

2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電保護）

1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠）
