用户手册 C621A WS ASROCK

128GB、RDIMM-3DS/ LRDIMM-3DS： 256GB

電圧監視： CPU1_PVCCIN、PVDDQ_ABCD、PVDDQ_EFGH、

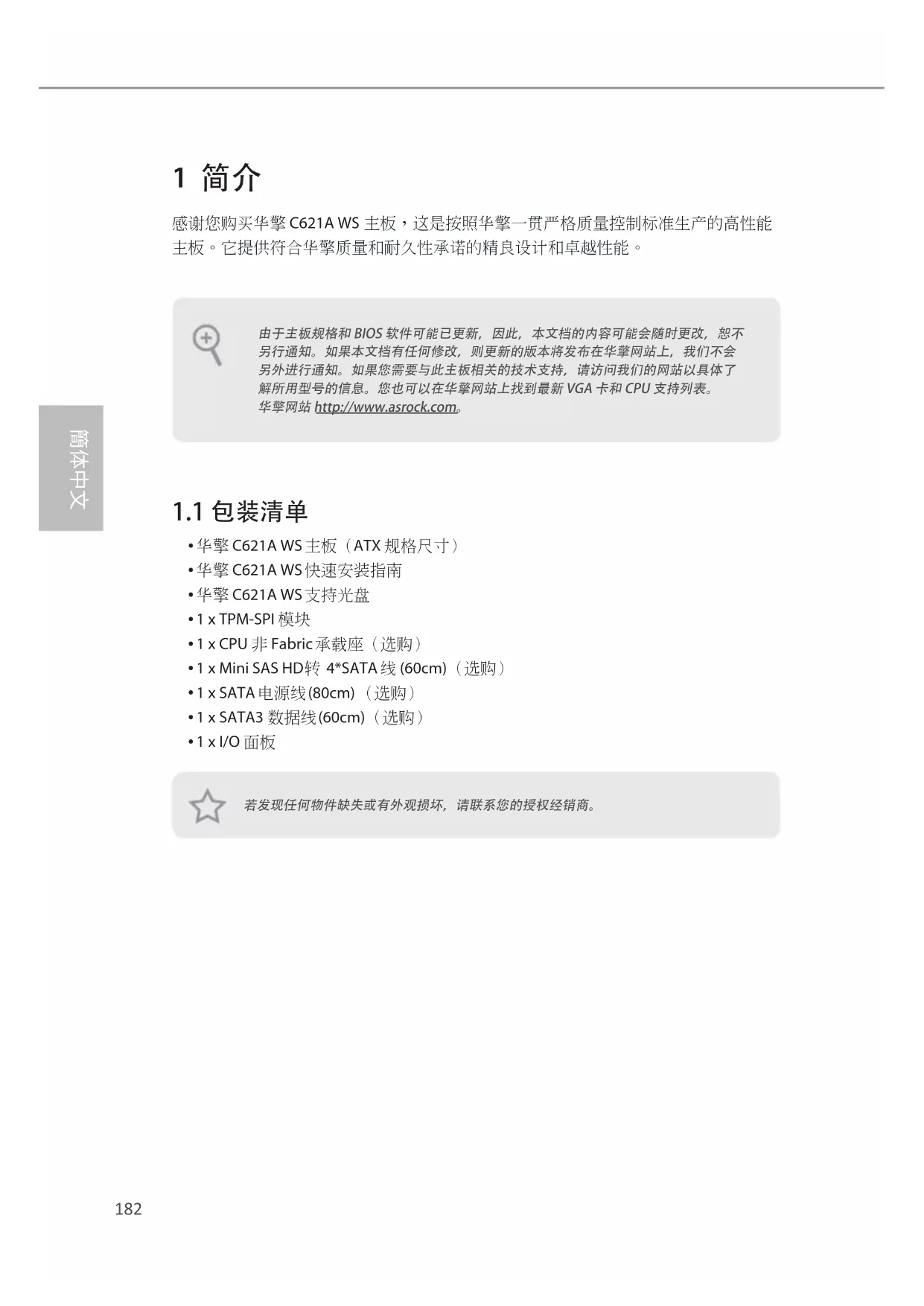

C621A WS 主板，这是按照华擎一贯严格质量控制标准生产的高性能 主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

若发现任何物件缺失或有外观损坏，请联系您的授权经销商。由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。183 C621A WS

ATX 电源接口（高密度电源接口）185 C621A WS

CPU 温度自动调整机箱风扇速度）： CPU

请登录我们的网站，获取最新操作系统支持列表。

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成 损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

• 有关详细产品信息，请访问我们的网站：http://www.asrock.com187 C621A WS

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线

GND 按照针脚分配，将机箱上的 电源开关、重置开关和系统 状态指示灯连接到此接脚。 在连接线缆前注意记下正负

PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关

PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S4 睡 眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接头时，确保连线分 配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚 和接口上将会对主板造成永久性损坏。190

A. 前面板 SMBus 连接针脚（6-1 针 FPSMB） 此接脚可以连接 SMBus（系统管理总线）设备。 该接脚可用于系统中传输速率较慢的外 设与电源管理设备之间的通信。

B. 网络状态指示灯（2 针 LAN1_LED, LAN2_LED）

这两种 2 针接脚都可以通过千兆网络指示灯线连接至 LAN 状态指示灯。当该指示灯闪烁 时，说明已正确连接网络。 C. 机箱侵入针脚（2 针 CHASSIS） 此接脚主要用于采用机箱侵入检测设计的主机机箱。另外，该接脚还必须与外部检测设备 如机箱侵入检测传感器或微动开关配合使用。启动此功能之后，若有任何机箱组件发生移 动，传感器都会立即检测出异动，同时向此接脚发送信号，随后系统会将此情况记录为机 箱侵入事件。默认设置为 CASEOPEN 和 GHD 针脚；此时该功能处于关闭状态。

D. 定位器 LED（4 针 LOCATOR）

此接脚用于前面板上的定位器开关和 LED。

E. 系统故障 LED（2 针 LOCATOR）

此接脚用于系统上的故障 LED。191 C621A WS

请将风扇线连接到风扇接口 并使黑线匹配接地针脚。所

这是主板上的一个接脚。此 USB 2.0

也可以帮助增强网络安全， 保护数字身份和确保平台完 整性。193 C621A WS

系统，可安全地存储密钥、 数字证书、密码和数据。 TPM

基板或前面板以便使用增值 功能和第三方扩展卡，例如

此接脚用于热插拔背板上的 HDD 。194

TR1 GND 请将热传感器线的一端连接

+5VDUMMYDUMMY SPEAKER 请将机箱扬声器连接到此接

Intel VROC 产品，有三种模式的操作： SKU 需要硬件密钥 密钥功能

Intel 发布的官方信息。197 C621A WS

UID 按钮在服务器机架后侧确定当前您操作的服务器位置。

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006

产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有 的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成 严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一 中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说

表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T 11363-2006

表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T 11363-2006 规定的限量要求，然该部件仍符合欧盟指令2002/95/EC

此产品所标示之环保使用年限，系指在一般正常使用状况下。199 C621A WS

1 簡介 感謝您購買華擎 C621A WS 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴 的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的

華擎 C621A WS 主機板（ATX 尺寸）

1 x 非 Fabric CPU 托架夾扣（選購）

1 x Mini SAS HD 對 4*SATA 纜線（60 公分）（選購）

1 x SATA 電源纜線（80 公分）（選購）

1 x SATA3 資料纜線（60 公分）（選購）

1 x I/O 面板外罩 如缺少任何項目或任何項目受損，請洽授權經銷商。由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。200

第三代 Intel® Xeon® 可擴充處理器

Intel® 插座 4189（插座 P+）

最大系統記憶體容量：RDIMM：64GB，LRDIMM：128GB，

• 若已佔用 PCIE2，PCIE3 將會降級成 x8 模式。若已佔用 PCIE4，PCIE5 將會降級成 x8 模式。若已佔用 PCIE6，PCIE7 將 會降級成 x8 模式。

Aspeed® AST2500 BMC 控制器

支援 802.3az EEE 節能乙太網路

支援 802.3az EEE 節能乙太網路

1 x Ultra M.2 插座 (M2_1、Key M)，支援類型 2242/2280/22110 SATA3 6.0 Gb/s 及 PCIe Gen3x4 (32 Gb/s)

1 x M.2 插座 (M2_2、Key M)，支援類型 2242/2280/22110 SATA3 6.0 Gb/s 及 PCIe Gen3x1 (8 Gb/s) 模式 *

針對 SATA 儲存裝置支援 RAID 0、RAID 1、RAID 5 及

針對 M.2 NVMe 儲存裝置支援 RAID 0、RAID 1、RAID 5 後面板 I/O

4 x USB 3.2 Gen1 連接埠（支援靜電保護）

1 x RJ45 專用 IPMI LAN 連接埠

1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護）

1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠）（支援

2 x USB3.2 Gen2 連接埠（2 Type-C 排針）

2 x 前面板 Type C USB 3.2 Gen2 排針（支援靜電保護）

靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU 風扇

RedHat Enterprise Linux Server 6.8（64 位元）／7.4（64 位元）

CentOS 6.8（64 位元）／ 7.4（64 位元）

SUSE Enterprise Linux Server 11 SP4（64 位元）／ 12 SP3（64 位元）

• 請造訪我們的網站有關最新的作業系統 (OS) 支援清單。

• 在 Ubuntu 16.04（64 位元）系統上，Intel Raid 模式僅支援 UEFI 開機（UEFI BOOT）。

ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚 至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因 超頻所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站：http://www.asrock.com204

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 MiniSAS HD SATA/PCIE

(3-pin MINISAS_1) （請參閱第 1 頁，編號 40） SATA（預設） PCIE CPU PECI 模式跳線 (3-pin PECI1) （請參閱第 1 頁，編號 48）

(3-pin SEC_OR1) （請參閱第 1 頁，編號 33）

ME 復原跳線 (3-pin ME_RECOVERY1) （請參閱第 1 頁，編號 49）

(3-pin PASSWORD_CLEAR) （請參閱第 1 頁，編號 51）

BIOS 復原跳線 (3-pin BIOS_RECOVERY1) （請參閱第 1 頁，編號 45）

復原 BIOS ESPI/LPC 選擇跳線 (3-pin ESPI_LPC_SEL1) （請參閱第 1 頁，編號 54） ESPI（預設） LPC ESPI 快閃記憶體共用跳線 (3-pin ESPI_SHARE) （請參閱第 1 頁，編號 42） 主控裝置 ESPI 快閃記憶

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 BIOS 交換覆寫跳線 (ESPI_MODE1) （請參閱第 1 頁，編號 52） 開啟：停用覆寫（預設）

(9-pin PANEL1) （請參閱第 1 頁，編號 29）

GND 請依照針腳排列將機殼上的 電源開關、重設開關及系統 狀態指示燈連接至此排針。 在連接纜線之前請特別注意

PWRBTN（電源開關）： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關）： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關

PLED（系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。 HDLED（硬碟活動 LED）： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、 硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線 及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及 接頭上，將造成主機板永久性的受損。207 C621A WS

(18-pin AUX_PANEL1) （請參閱第 1 頁，編號 30） GND SMB_CLK SMB_Alert CASEOPEN

此排針支援在前面板上的多 項功能，包括前面板 SMB、 網際網路指示燈及機殼防護

(SATA_0_3) （請參閱第 1 頁，編號 22） SATA_0_3 此接頭支援內部儲存裝置的 MiniSAS-to-SATA 資料纜 線，最高可達 6.0 Gb/s 資料

A. 前面板 SMBus 連接針腳 (6-1 pin FPSMB) 此排針可讓您連接 SMBus（系統管理匯流排）設備。還可用於系統中傳輸速率較低的周邊 設備與電源管理設備之間的通訊。 B. 網際網路狀態指示燈 (2-pin LAN1_LED、LAN2_LED) 此兩組 2-pin 排針可讓您使用 Gigabit 網際網路指示燈纜線連接至 LAN 狀態指示燈。當此 指示燈閃爍時，即表示已正確連線至網際網路。 C. 機殼防護針腳 (2-pin CHASSIS) 此排針適用於具備機殼防護偵測設計的主機電腦機殼。另外，此排針還必須搭配機殼防護 偵測感測器或微動開關等這類外部偵測設備運作。當此項功能啟用時，如有任何的機殼元 件發生移動，感測器將會立即偵測到移動並傳送訊號至此排針，然後系統會記錄下此機殼 防護事件。預設值為 CASEOPEN 和 GND 針腳；此項功能關閉。 D. 定位器 LED (4-pin LOCATOR) 此排針用於前面板上的定位器開關和 LED。 E. 系統故障 LED (2-pin LOCATOR) 此排針用於系統的故障 LED。208

USB 3.2 Gen1 排針 (19-pin USB3_5_6) （請參閱第 1 頁，編號 6） 除了 I/O 面板上的四個預設 USB 3.2 Gen1 連接埠外，在 本主機板上還有一組 USB 3.2 Gen1 排針。此 USB 3.2 Gen1 排針可支援兩個 USB 3.2 Gen1 連接埠。

(6-pin FAN1) (6-pin FAN2) (6-pin FAN3) (6-pin FAN4) (6-pin FAN5) （請參閱第 1 頁，編號 3、 8、13、14、19） FAN_SPEED

請將風扇纜線連接至風扇接 頭，並比對黑線及接地針 腳。所有風扇皆可支援「風

前面板 Type C USB 3.2 Gen2 排針 (20-pin USB31_TC_1) （請參閱第 1 頁，編號 23） (20-pin USB31_TC_2) （請參閱第 1 頁，編號 24） 本主機板上有兩個前面板 Type C USB 3.2 Gen2 排針。 這兩個排針用於連接 USB 3.2 Gen2 模組，以提供額外的 USB 3.2 Gen2 連接埠。 *2 個 Type-C USB 排針

(USB31_TC1/USB31_TC2) 與

2 個 SATA 7-pin 排針 (SSATA_2/ SSATA_3) 共用（BOM 選項）。 USB 2.0 接頭 (USB_1) （請參閱第 1 頁，編號 34） 在本主機板上有一組直式 USB 2.0 連接埠。

USB 2.0 排針 (9-pin USB_2_3) （請參閱第 1 頁，編號 27） DUMMY GNDGND

這是在本主機板上的一個排 針。此 USB 2.0 排針皆可支

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 4）

GND N/A 本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請 插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 5） (4-pin ATX12V2) （請參閱第 1 頁，編號 7）

GND 12V 本主機板配備一組 8-pin 及 一組 4-pin ATX 12V 電源接

SATA DOM 電源接頭 (3-pin SATAPWR1) （請參閱第 1 頁，編號 15） (3-pin SATAPWR2) （請參閱第 1 頁，編號 12） GND +5V +12V 在無 SATA 電源供應下使用 DC-IN 模式時，請使用一 條 SATA 電源纜線連接此組 SATA 電源接頭和您的 SATA 硬碟來從主機板供應電源。 TPM 排針 (17-pin TPM1) （請參閱第 1 頁，編號 36）

此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金 鑰、數位憑證、密碼及資料 的安全。TPM 系統也能強化 網路安全、保護數位身分並 確定平台完整性。210

TPM-SPI 排針 (13-pin TPM_BIOS_PH1) （請參閱第 1 頁，編號 32）

此組接頭支援信賴平台模組 (TPM) 系統用於 SPI 介面， 可確保金鑰、數位憑證、密 碼及資料的安全儲存。TPM 系統也能強化網路安全、保 護數位身分並確定平台完整

PSU SMBus 排針 (5-pin PSU_SMB1) （請參閱第 1 頁，編號 2） +3V

(4-pin IPMB1) （請參閱第 1 頁，編號 43） IPMB_SDA IPMB_SC

No Connect GND 此組 4-pin 接頭用於有線基 板或前面板連接加值功能和 第三方附加介面卡（如緊急 管理介面卡，使用 IPMB 提

(5-pin BMC_SMB_1) （請參閱第 1 頁，編號 41）

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 此排針用於 SM BUS 裝置。 CPU HP-SMBus 接頭 (5-pin CPU1_HSBP1) （請參閱第 1 頁，編號 1）

此排針用於背板上硬碟的熱 插拔功能。211 C621A WS

Serial ATA3 DOM 接頭 (SATA_4) （請參閱第 1 頁，編號 18） (SATA_5) （請參閱第 1 頁，編號 16） SATA_5SATA_4

DOM (Disk-On-Module) 與 SATA 資料纜線用於內部儲

(SATA_4) （請參閱第 1 頁，編號 18） (SATA_5) （請參閱第 1 頁，編號 16） SATA_5SATA_4 這兩組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料

TC1/USB31_TC2) 與 2 個 SATA

(9-pin COM1) （請參閱第 1 頁，編號 44） CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 此 COM 排針支援序列連接

清除 CMOS 墊片 (CLRMOS1) （請參閱第 1 頁，編號 58） 這可讓您可清除 CMOS 中的 資料。若要清除 CMOS，請 取出 CMOS 電池並使「清除 CMOS 墊片」短路。

(NMI_BTN2) （請參閱第 1 頁，編號 46）

CONTROL GND 請將 NMI 裝置連接至此排 針。212

(2-pin TR1) （請參閱第 1 頁，編號 39）

TR1 GND 請連接熱感測器纜線至 pin 1-2 或 pin 2-3 及另一端至您 想要監測其溫度的裝置。 前 LAN LED 排針 (4-pin FRONT_LED_ LAN34) （請參閱第 1 頁，編號 35）

LAN3_LINK 此組 4-pin 接頭用於前 LAN

(4-pin SPEAKER1) （請參閱第 1 頁，編號 26）

(7-pin SATA_SGPIO1) （請參閱第 1 頁，編號 37） (7-pin SSATA_SGPIO1) （請參閱第 1 頁，編號 38）

SLOAD SCLOCK GND GND SDA TAOUT 這些排針支援序列連結介面 用於板載 SATA 連接。 PWM 設定排針 (3-pin PWM_CFG1) （請參閱第 1 頁，編號 11） GND

此排針用於 PWM 設定。 CPU VSENSE 排針 (3-pin CPU_VSENSE) （請參閱第 1 頁，編號 10）

此排針用於偵測 CPU1 VSENSE。 Virtual RAID On CPU

(4-pin RAID_1) （請參閱第 1 頁，編號 28） GND GND +3VSB

導入 Intel VROC 產品後，共有三種操作模式： SKU 需要硬體金鑰 主要功能

• 如需 VROC 進一步的詳細資料，請參閱 Intel 發佈的官方資訊。214

利用 UID 按鈕能讓您從伺服器機架背後找到您在處理的伺服器。 單元識別用途 LED ／開關 (UID1) （請參閱第 6 頁，編號 9） 當按下前或後面板上的 UID 按鈕時，前／後 UID 藍色 LED 指示燈將會亮起。再次 按下 UID 按鈕時，即可使指 示燈熄滅。215 C621A WS Bahasa Indonesia Spesikasi Platform
