MANUAL DE UTILIZADOR C621A WS ASROCK

1.1 Conteúdo da embalagem

Placa mãe ASRock C621A WS (ATX Form Factor)

Guia de Instalação Rápida ASRock C621A WS

1 x Suporte CPU Não-Tecido (Opcional)

1 x Painel de E/S Se algum item estiver faltando ou estiver danicado, entre em contato com seu representante autorizado.Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.119 C621A WS Português

Processadores Intel® Xeon® Escalável 3ª Geração

Capacidade máxima da memória do sistema: RDIMM: 64GB, LRDIMM: 128GB, RDIMM-3DS/ LRDIMM-3DS: 256GB Slot de expansão

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz LAN 2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Intel® X710-AT2)

Oferece Suporte à Proteção de Relâmpago/ESD

Oferece Suporte à Proteção de Relâmpago/ESD

• Suporta NVMe SSD como discos de inicialização

Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenagem SATA

4 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

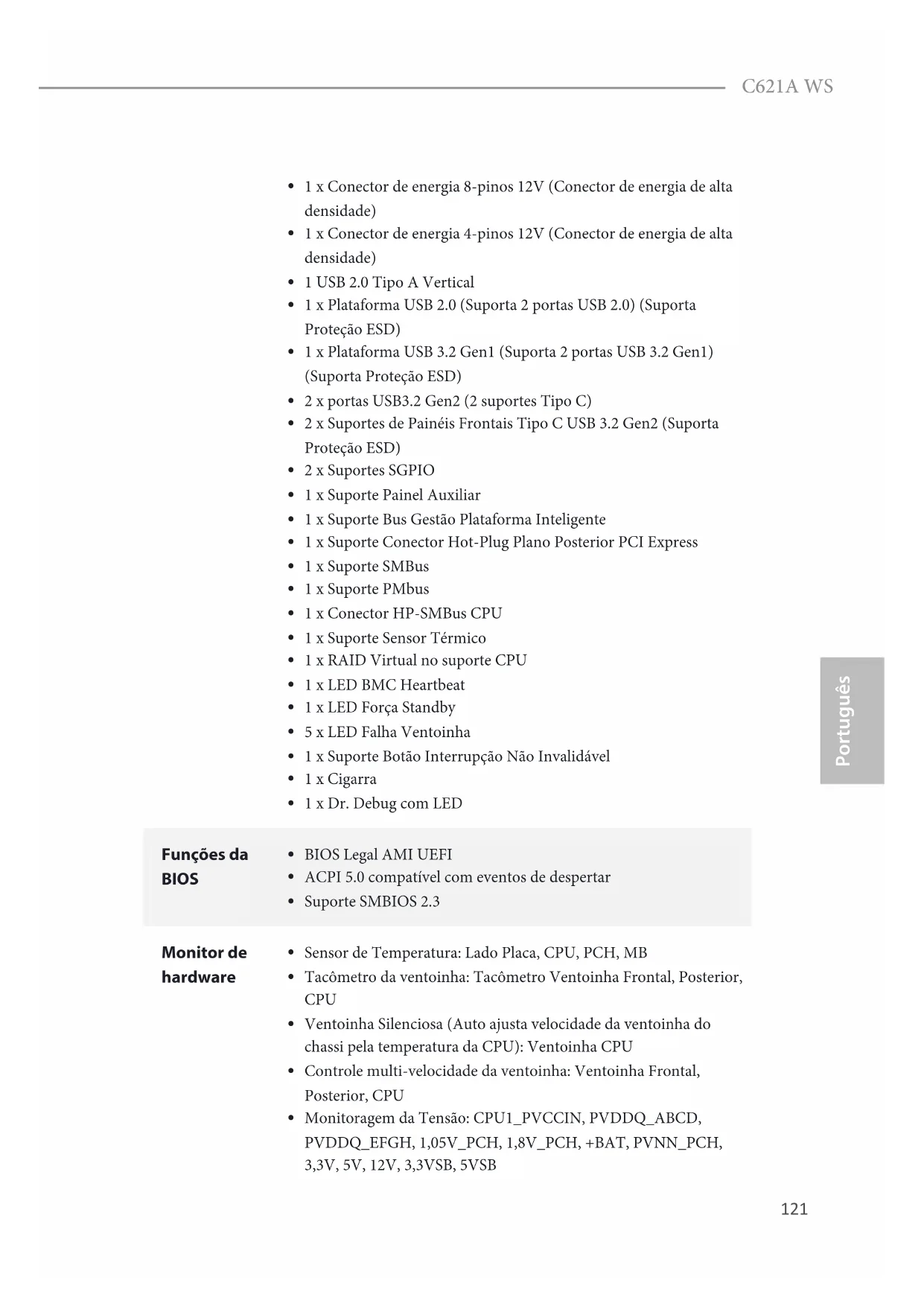

1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)121 C621A WS Português

1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD)

1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)

2 x Suportes de Painéis Frontais Tipo C USB 3.2 Gen2 (Suporta Proteção ESD)

1 x Suporte Bus Gestão Plataforma Inteligente

1 x Suporte Botão Interrupção Não Invalidável

1 x Dr. Debug com LED Funções da BIOS

ACPI 5.0 compatível com eventos de despertar

Tacômetro da ventoinha: Tacômetro Ventoinha Frontal, Posterior, CPU

Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): Ventoinha CPU

Controle multi-velocidade da ventoinha: Ventoinha Frontal, Posterior, CPU

Monitoragem da Tensão: CPU1_PVCCIN, PVDDQ_ABCD, PVDDQ_EFGH, 1,05V_PCH, 1,8V_PCH, +BAT, PVNN_PCH,

• Consulte nosso site da web para a lista de suportes SO mais recentes.

• No sistema Ubuntu 16.04 (64bit), o modo Intel Raid suporta só UEFI BOOT.

• Ubuntu 18.04 (64bit) não suporta o modo Intel Raid (só AHCI). Certicações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com123 C621A WS Português

1.3 Conguração do Jumper

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Jumpers Seleção MiniSAS HD SATA/PCIE (3-pin MINISAS_1) (ver p.1, N.º 40) SATA (Padrão) PCIE Jumper Modo CPU PECI (3-pin PECI1) (ver p.1, N.º 48) CPU PECI conectado ao PCH CPU PECI conectado ao BMC (Padrão) Jumper Sobreposição Segurança (3-pin SEC_OR1) (ver p.1, N.º 33) Sobreposição Segurança Descritor Sem sobreposição (Padrão) Jumper Recuperação ME (3-pin ME_RECOVERY1) (ver p.1, N.º 49) Modo Normal (Padrão) Modo Recuperação ME Jumper Reinicialização Senha (3-pin PASSWORD_CLEAR) (ver p.1, N.º 51) Modo Normal (Padrão) Apagar Senha124 Português Jumper Recuperação BIOS (3-pin BIOS_RECOVERY1) (ver p.1, N.º 45) Modo Normal (Padrão) Recover BIOS Jumper Seleção ESPI/LPC (3-pin ESPI_LPC_SEL1) (ver p.1, N.º 54) ESPI (Padrão) LPC Jumper Compartilhamento ESPI Flash (3-pin ESPI_SHARE) (ver p.1, N.º 42) Compartilhamento Master ESPI Flash (Padrão) Compartilhamento Escravo ESPI Flash A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Jumper Sobreposição BIOS Swap (ESPI_MODE1) (ver p.1, N.º 52) Abrir: Desabilitar Sobreposição (Padrão) Curto: Habilitar Sobreposição 2-pin Jumper125 C621A WS Português

GND Conecte o interruptor de força, interruptor de reinicialização e indicador de status do sistema no chassi deste suporte, de acordo com as atribuições do pin. Em particular, observe os pins positivos e negativos antes de conectar os cabos. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.126 Português Suporte Painel Auxiliar (18-pin AUX_PANEL1) (ver p.1, N.º 30) GND SMB_CLK SMB_Alert CASEOPEN

Este suporte abrange múltiplas funções no painel frontal, incluindo o SMB do painel frontal, indicador do status da internet e pin de intrusão chassi. Conector HD Mini-SAS Ângulo reto: (SATA_0_3) (ver p.1, N.º 22) SATA_0_3 Este conector suporta os cabos de dados MiniSAS-to-SATA para os dispositivos de armazenagem interna com até 6,0 Gb/s de taxa de transferência de dados. A. Pino de conexão SMBus do painel frontal (6-1 pin FPSMB) Este suporte permite que você conecte o equipamento SMBus (System Management Bus). Ele pode ser usado para comunicação entre o equipamento periférico no sistema, que tem taxas de transmissão e equipamento de força mais lentas. B. Indicador status Internet (2-pin LAN1_LED, LAN2_LED) Estes dois suportes de 2-pin permitem que você use o cabo indicador de internet Gigabit para conectar o indicador de status LAN. Quando este indicador piscar, isto signica que a internet está conectada adequadamente. C. Pino de intrusão do chassis (2-pin CHASSIS) Este suporte é fornecido para chassi de computador host com designs de detecção de intrusão do chassi. Além disso, deverá também trabalhar co m equipamento de detecção externa, como um microinterruptor ou sensor de detecção de intrusão do chassi. Quando esta função é ativada, se algum componentes do chassi ocorrer, o sensor o detectará imediatamente e enviará um sinal a este suporte e o sistema então registrará este evento de intrusão do chassi. A denição padrão é ajustada no pin GND e CASEOPEN; esta função está desligada. D. LED Localizado LED (4-pin LOCATOR) Este suporte é para o interruptor localizador e o LED no painel frontal. E. LED Falha do Sistema LED (2-pin LOCATOR) Este suporte é para o LED Falha no sistema.127 C621A WS Português Plataforma USB 3.2 Gen1 (USB3_5_6 de 19 pinos) (ver p.1, N.º 6) Além das quatro portas padrão USB 3.2 Gen1 no painel I/O, existe um suporte USB 3.2 Gen1 nesta placa-mãe. Este suporte USB 3.2 Gen1 pode suportar duas portas USB

3.2 Gen2 nesta placa-mãe.

Estes suportes são usados para conectar os módulos USB 3.2 Gen2 para as portas adicionais USB 3.2 Gen2. *2 suportes USB Tipo C (USB31_TC1/USB31_TC2) são compartilhados com 2 suportes SATA 7-pin (SSATA_2/SSATA_3) (opção BOM). Conector USB 2.0 (USB_1) (ver p.1, N.º 34) Existe uma porta USB 2.0 vertical nesta placa-mãe.

Este é um suporte nesta placa-mãe. Cada suporte USB 2.0 pode ter duas portas. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 4)

GND N/A Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 5) (ATX12V2 de 4 pinos) (ver p.1, N.º 7)

GND 12V Esta placa-mãe fornece conectores de força um de 8-pin e um de 4-pin ATX 12V. Conector de Força SATA DOM (SATAPWR1 3-pinos) (ver p.1, N.º 15) (3-pin SATAPWR2) (ver p.1, N.º 12) GND +5V +12V Use um cabo de força SATA para conectar este Conector e Força SATA e seu HDD SATA para fornecer força a partir da placa-mãe, quando usar o modo DC-IN sem a fonte de alimentação SATA. Suporte TPM (17-pin TPM1) (ver p.1, N.º 36)

Este conector suporta um sistema com Módulo de Plataforma Conável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.129 C621A WS Português Suporte TPM-SPI (13-pin TPM_BIOS_PH1) (ver p.1, N.º 32)

Este conector suporta o sistema do Trusted Platform Module (TPM) para interface SPI, que pode em segurança armazenar chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma. Suporte PSU SMBus (5-pin PSU_SMB1) (ver p.1, N.º 2) +3V GND ALERTSMBCLK SMBDATA O PSU SMBus monitora o status da fonte de alimentação, ventoinha e temperatura do sistema. Suporte Bus Gestão Plataforma Inteligente (4-pin IPMB1) (ver p.1, N.º 43) IPMB_SDA IPMB_SC

No Connect GND Este conector 4-pin é usado para fornecer uma placa- base com cabo ou conexão no painel frontal para recursos adicionados de valor e placas adicionais de terceiros, que fornecem recursos de gestão usando o IPMB. Suporte SMBus do Controlador de Gestão da Placa-Base (5-pin BMC_SMB_1) (ver p.1, N.º 41)

Este suporte é usado para o recurso de hot-plug dos HDDs no plano posterior.130 Português DOM Serial ATA3 Conectores (SATA_4) (ver p.1, N.º 18) (SATA_5) (ver p.1, N.º 16) SATA_5SATA_4 Os conectores SATA3 DOM suportam ambos os cabos de dados SATA DOMs (Disk-On-Module) e SATA para dispositivos de armazenagem interna. Conectores série ATA3 Vertical: (SATA_4) (ver p.1, N.º 18) (SATA_5) (ver p.1, N.º 16) SATA_5SATA_4 Estes dois conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. *2 suportes USB Tipo C (USB31_TC1/USB31_TC2) são compartilhados com 2 suportes SATA 7-pin (SSATA_2/SSATA_3) (opção BOM). Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 44)

CCTS#1RRTS#1DDSR#1DDTR#1

RRXD1 GNDTTXD1DDCD#1 RRI#1 Este suporte COM abrange um módulo de porta serial. Limpar Teclado CMOS (CLRMOS1) (ver p.1, N.º 58) Isto permite que você limpe os dados no CMOS. Para limpar o CMOS, retire a bateria do CMOS e cause curto no Teclado CMOS Limpo. Suporte Botão Interrupção Não Invalidável (NMI_BTN2) (ver p.1, N.º 46)

TR1 GND Conecte o cabo do sensor térmico ao pin 1-2 ou pin 2-3 e outra extremidade no dispositivo que deseja monitorar sua temperatura. Suporte LED LAN Frontal (4-pin FRONT_LED_LAN34) (ver p.1, N.º 35)

Este suporte é usado para as congurações PWM. Suporte VSENSE CPU (3-pin CPU_VSENSE) (ver p.1, N.º 10)

Este conector suporta Intel® Virtual RAID na CPU e NVME/AHCI RAID na CPU PCIE. Com a introdução do produto Intel VROC, existem três modos de operação: SKU Requer uma chave HW Principais Recursos Pasagem Não necessário

• Pasagem apenas (sem RAID)

• Recursos de passagem SKU

• Fechamento de Furo de Gravação RAID 5 *Apenas SSDs Intel são suportados. *Para mais detalhes sobre VROC, consulte a informação ocial lançada pela Intel.133 C621A WS Português

1.5 LED/Interruptor da proposta de Identicação da

X O O O O O X O O O O O
