РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C621A WS ASROCK

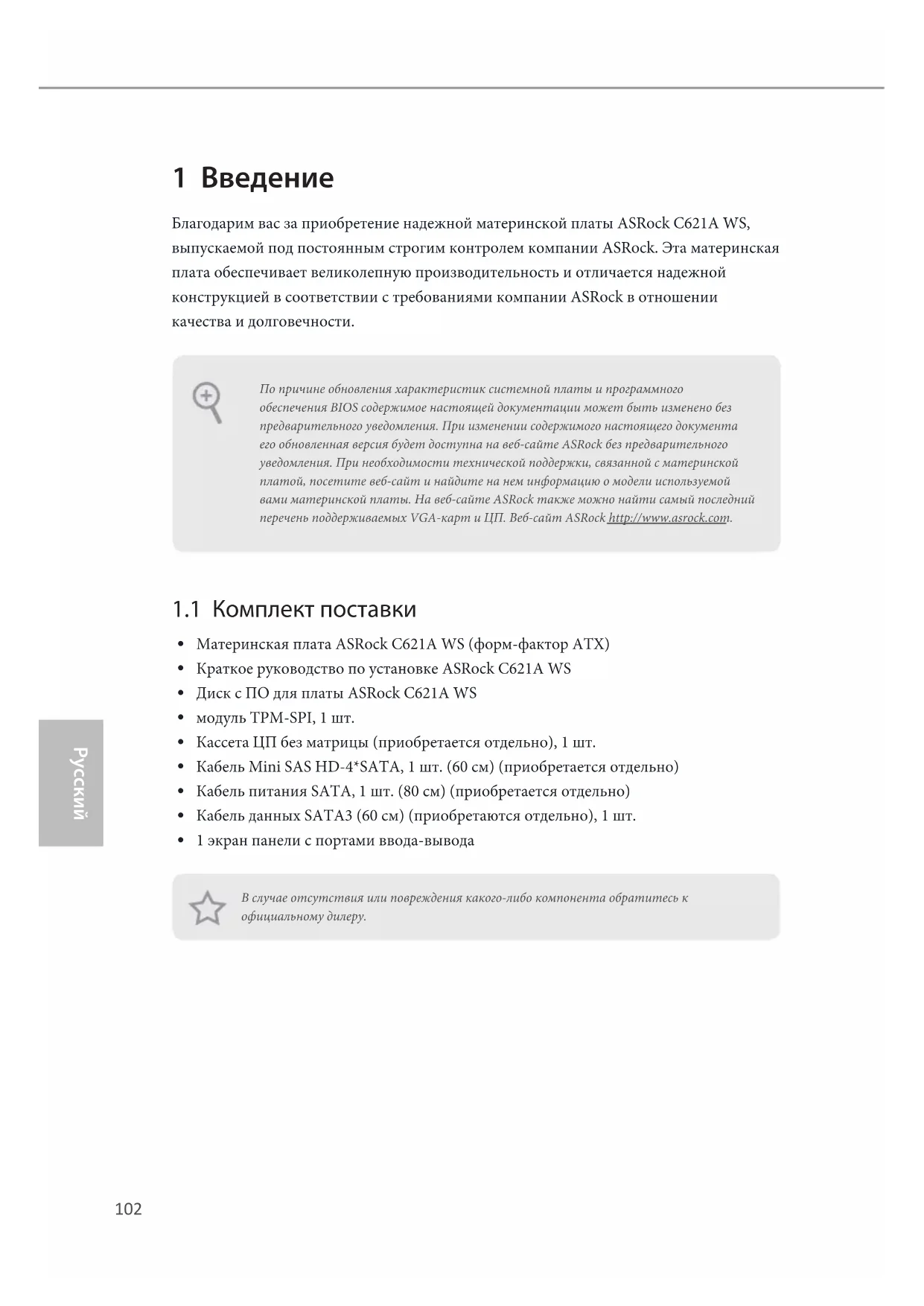

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock C621A WS, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock C621A WS

Диск с ПО для платы ASRock C621A WS

модуль TPM-SPI, 1 шт.

Кассета ЦП без матрицы (приобретается отдельно), 1 шт.

Кабель Mini SAS HD-4*SATA, 1шт. (60см) (приобретается отдельно)

Кабель питания SATA, 1шт. (80см) (приобретается отдельно)

Кабель данных SATA3 (60 см) (приобретаются отдельно), 1 шт.

1 экран панели с портами ввода-вывода В случае отсутствия или повреждения какого-либо компонента обратитесь к официальному дилеру.По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.103 C621A WS

1.2 Технические характеристики

12-слойная печатная плата

Медная печатная плата (2 унции)

Процессоры 3-го поколения с масштабируемой архитектурой Intel®Xeon®

Разъем Intel® 4189 (Socket P+)

Восьмиканальная память (1DPC)

Поддержка постоянной памяти DDR4

Максимальный объем ОЗУ: Регистровая память (RDIMM): 64ГБ, DIMM со сниженной нагрузкой (LRDIMM): 128ГБ,

• Если слот PCIE2 занят, слот PCIE3 перейдет в режим x8. Если слот PCIE4 занят, слот PCIE5 перейдет в режим x8. Если слот PCIE6 занят, слот PCIE7 перейдет в режим x8. Графическая

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц LAN 10 Gigabit LAN 100/1000/2500/5000/10000 Мбит/с (Intel® X710-AT2)x2шт.

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE104

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE 1 x отдельный интерфейс IPMI (ASPEED AST2500)

Поддерживается iKVM and vMedia Запоминающие

Разъем SATA3 6,0Гбит/с*x2шт.

Разъем Mini-SAS HD*x1шт.

Гнездо Ultra M.2 (M2_1, Key M), поддержка режимов 2242/2280/22110 SATA3 6,0Гбит/с и PCIe Gen3x4 (32Гбит/с)*x1шт.

Гнездо M.2 (M2_2, Key M), поддержка режимов 2242/2280/22110 SATA3 6,0Гбит/с и PCIe Gen3x1 (8Гбит/с)*x1шт.

• Поддерживается технология Intel® Optane

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe

• Поддерживается комплект ASRock U.2 RAID

Поддерживается RAID 0, RAID 1, RAID 5 и RAID 10 для запоминающих устройств SATA

Поддерживается RAID 0, RAID 1, RAID 5 для запоминающих устройств M.2 NVMe

Кнопка идентификации пользователя с индикаторомx1шт.

4 x портов USB 3.2 Gen1 (с защитой от электростатических

Отдельный порт LAN RJ45 IPMIx1шт.

Колодка LPC ТРМx1шт.

5 разъемов для вентилятора системы (6-контактных)

1 x 24-контактных разъем питания ATX (Высокоплотный разъем питания)105 C621A WS

1 разъем питания 12 В (8-контактный разъем питания высокой

1 разъем питания 12 В (4-контактный разъем питания высокой

1 х вертикальный разъем USB 2.0 типа A

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)

1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)

Порт USB3.2 Gen2 (2 колодки Type-C)x2шт.

Колодки порта USB3.2 Gen2 Type-C на передней панели (с защитой от электростатических разрядов)x2шт.

Колодка для портов вспомогательной панелиx1шт.

Колодка шины для интеллектуальной платформы управленияx1шт.

Колодка разъема Express Hot-Plug PCI на соединительной платеx1шт.

Разъем HP-SMBus ЦПx1шт.

Колодка температурного датчикаx1шт.

1 колодка для виртуального RAID-контроллера на ЦП

Индикатор пульса BMCx1шт.

Индикатор режима ожиданияx1шт.

Индикатор неисправности вентилятораx5шт.

Колодка для кнопки немаскируемого запроса прерыванияx1шт.

1 x Dr. Debug с индикатором

Поддержка функций пробуждения по стандарту ACPI 5.0

Поддержка SMBIOS 2.3

Контроль температуры: ЦП, PCH, материнская плата, сторона

Тахометр: Тахометр вентиляторов ЦП, заднего/переднего вентилятора

Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП

Регулировка скорости вращения: Вентилятор ЦП, задний/ передний вентилятор

Контроль напряжения: CPU1_PVCCIN, PVDDQ_ABCD, PVDDQ_EFGH, 1,05V_PCH, 1,8V_PCH, +BAT, PVNN_PCH, 3,3В, 5В,12В, 3,3В дежурного питания, 5В дежурного питания106

10 64-разрядная / 11 64-разрядная

Ubuntu 16.04 (64-разрядная) / 18.04 (64-разрядная)

Win hyper-V Server 2012 R2 *Список новейших поддерживаемых ОС см. на нашем сайте. *Для системы Ubuntu 16.04 (64-разрядная) режим Intel Raid поддерживает только загрузку UEFI. *Система Ubuntu 18.04 (64-разрядная) не поддерживает режим Intel Raid (только AHCI). Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com107 C621A WS

1.3 Установка перемычки

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них перемычки-колпачка. Перемычки выбора MiniSAS HD SATA/PCIE (3-контактная, MINISAS_1) (см. стр. 1, № 40) SATA (по умолчанию) PCIE Перемычка режима PECI

(3-контактная, PECI1) (см. стр. 1, № 48) Подключение между PECI ЦП и PCH Подключение между PECI ЦП и BMC (по умолчанию) Перемычка для переопределения системы безопасности (3-контактная, SEC_OR1) (см. стр. 1, № 33) Переопределение безопасности дескриптора Без переопределения (по умолчанию) Перемычка для восстановления ME (3-контактная, ME_ RECOVERY1) (см. стр. 1, № 49) Стандартный режим (по умолчанию) Режим восстановления

Перемычка для сброса

(3-контактная, PASSWORD_CLEAR) (см. стр. 1, № 51) Стандартный режим (по умолчанию) Сброс пароля108

Перемычка для восстановления BIOS (3-контактная, BIOS_ RECOVERY1) (см. стр. 1, № 45) Стандартный режим (по умолчанию) Восстановление BIOS Перемычка для выбора ESPI/LPC (3-контактная, ESPI_LPC_SEL1) (см. стр. 1, № 54) ESPI (по умолчанию) LPC Перемычка для обмена данными флеш-памяти ESPI (3-контактная, ESPI_ SHARE) (см. стр. 1, № 42) Обмен данными флеш- памяти основного интерфейса ESPI (по умолчанию) Обмен данными флеш- памяти подчиненного интерфейса ESPI Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка для переопределения переключения BIOS (ESPI_MODE1) (см. стр. 1, № 52) Разомкнута: Переопределение выключено (по умолчанию) Замкнута: Переопределение

1.4 Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр. 1, № 29)

GND Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов. Перед подключением кабелей обязательно определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек- колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.110

Колодка для портов вспомогательной панели (18 контактов, AUX_ PANEL1) (см. стр. 1, № 30) Данная колодка поддерживает несколько функций на передней панели, включая блок серверных сообщений на передней панели, индикатор состояния сети Интернет и контакт для датчика вскрытия

Разъем Mini-SAS HD Правый угол: (SATA_0_3) (см. стр. 1, № 22) SATA_0_3 Данный разъем для подключения кабелей данных MiniSAS-SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0Гбит/с. А. Соединительный контакт SMBus передней панели (6–1 контакт, FPSMB) Эта колодка используется для подключения оборудования SMBus (системной управляющей шины). Его можно использовать для обмена данными между внешними устройствами системы с более низкой скоростью передачи данных, а также устройствами управления

В. Индикатор статуса сети Интернет (2-контактный, LAN1_LED, LAN2_LED) Эти две 2-контактные колодки используются для подключения кабеля индикатора гигабитного Интернета к индикатору статуса LAN. Мигание этого индикатора означает, что Интернет подключен правильно. С. Контакт датчика вскрытия корпуса (2-контактный, CHASSIS) Эта колодка предназначена для корпуса основного компьютера с поддержкой функции обнаружения вскрытия корпуса. Кроме того, он должен работать с внешними устройствами обнаружения, такими как датчик вскрытия корпуса или микропереключатель. Когда эта функция активна, при перемещении какого-либо из компонентов корпуса происходит срабатывание датчика: он передает сигнал в эту колодку и система регистрирует событие вскрытия корпуса. По умолчанию задан контакт CASEOPEN и GND; данная функция выключена. D. Индикатор средства обнаружения (4-контактный, LOCATOR) Эта колодка предназначена для переключателя средства обнаружения и индикатора на передней панели. E. Индикатор неисправности системы (2-контактный, LOCATOR) Эта колодка предназначена для индикатора неисправности системы. GND SMB_CLK SMB_Alert CASEOPEN

Колодки USB 3.2 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 6) Кроме четырех портов USB3.2 Gen1 по умолчанию на панели ввода-вывода на материнской плате также есть одна колодка USB3.2 Gen1. Эта колодка USB3.2 Gen1 поддерживает два порта USB3.2 Gen1. Разъемы для вентиляторов системы (6 контактов, FAN1) (6 контактов, FAN2) (6 контактов, FAN3) (6 контактов, FAN4) (6 контактов, FAN5) (см. стр. 1, №3, 8, 13, 14, 19) FAN_SPEED

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Все вентиляторы поддерживают функцию управления вентиляторами. Колодки для порта USB 3.2 Gen2 Type-C на передней панели (20-контактная, USB31_ TC_1) (см. стр. 1, № 23) (20-контактная, USB31_ TC_2) (см. стр. 1, № 24) На материнской плате предусмотрено две колодки для порта USB3.2 Gen2 Type-C на передней панели. Эти колодки используются для подключения модулей USB3.2 Gen2 для дополнительных портов USB3.2 Gen2. *2 колодки USB Type-C (USB31_TC1/ USB31_TC2) используются совместно с двумя 7-контактными колодками SATA (SSATA_2/SSATA_3) (вариант BOM). Разъем USB 2.0 (USB_1) (см. стр. 1, № 34) На материнской плате предусмотрен один вертикальный порт USB 2.0.

Колодка USB 2.0 (9-контактов, USB_2_3) (см. стр. 1, № 27) DUMMY GNDGND

На материнской плате имеется одна колодка. Эта колодка USB

2.0 может поддерживать два

Разъем питания АТХ (24-контакта, ATXPWR1) (см. стр. 1, № 4)

GND N/A Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактов, ATX12V1) (см. стр. 1, № 5) (4-контактов, ATX12V2) (см. стр. 1, № 7)

GND 12V Эта материнская плата снабжена одним 8-контактным и одним 4-контактным разъемами питания АТХ 12В. Разъем питания SATA DOM (3-контактный, SATAPWR1) (см. стр. 1, № 15) (3-контактная, SATAPWR2) (см. стр. 1, № 12) GND

+12V Используйте кабель питания SATA для подключения данного разъема питания SATA к жесткому диску SATA с целью подачи питания от материнской платы (при использовании режима постоянного тока на входе без источника питания SATA). Колодка ТРМ (17-контактная, TPM1) (см. стр. 1, № 36)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.113 C621A WS

Колодка TPM-SPI (13-контактная, TPM_BIOS_PH1) (см. стр. 1, № 32)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM) для интерфейса SPI, которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

(5-контактная, PSU_SMB1) (см. стр. 1, № 2) SMBus блока питания отслеживает статус источника питания, вентилятора и температуру системы. Колодка шины для интеллектуальной платформы управления (4-контактная, IPMB1) (см. стр. 1, № 43) IPMB_SDA IPMB_SCL No Connect GND Этот 4-контактный разъем используется для обеспечения кабельного соединения основной платы или передней панели (для дополнительных функций и дополнительных карт сторонних производителей, таких как карты аварийного управления, которые обеспечивают управление с помощью IPMB). Колодка SMBus контроллера управления материнской платой (5-контактная, BMC_ SMB_1) (см. стр. 1, № 41)

PowerBMC_SMBCLK7 GND BMC_SMBDATA7 Колодка используется для устройств шины SM BUS. Разъем HP-SMBus ЦП (5-контактный, CPU1_ HSBP1) (см. стр. 1, № 1)

Эта колодка используется для горячего подключения жестких дисков к соединительной

(SATA_4) (см. стр. 1, № 18) (SATA_5) (см. стр. 1, № 16) SATA_5SATA_4 Разъемы SATA3 DOM поддерживают кабели SATA DOM (дисковых модулей) и кабели данных SATA для внутренних запоминающих

Разъемы Serial ATA3 Вертикальный: (SATA_4) (см. стр. 1, № 18) (SATA_5) (см. стр. 1, № 16) SATA_5SATA_4 Эти два разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0Гбит/с. *2 колодки USB Type-C (USB31_TC1/ USB31_TC2) используются совместно с двумя 7-контактными колодками SATA (SSATA_2/SSATA_3) (вариант BOM).

последовательного порта (9-контактная, COM1) (см. стр. 1, № 44)

CCTS#1RRTS#1DDSR#1DDTR#1

RRXD1 GNDTTXD1DDCD#1 RRI#1 Колодка COM поддерживает подключение модуля последовательного порта. Контакты очистки CMOS-памяти (CLRMOS1) (см. стр. 1, № 58) Это позволяет удалять данные CMOS. Чтобы очистить CMOS- память, извлеките батарейку CMOS-памяти и замкните контакты очистки CMOS-

Колодка для кнопки немаскируемого запроса

(NMI_BTN2) (см. стр. 1, № 46)

GND Подключите устройство немаскируемого прерывания к этой колодке.115 C621A WS

Колодка температурного

(2-контактная, TR1) (см. стр. 1, № 39)

TR1 GND Подключите кабель температурного датчика к контакту 1–2 или 2–3, а другой конец— к устройству, для которого требуется отслеживание температуры. Колодка переднего индикатора LAN (4-контактная, FRONT_LED_LAN34) (см. стр. 1, № 35)

LAN3_LINK Этот 4-контактный разъем используется для переднего индикатора статуса LAN. Колодка динамика

(4-контакта, SPEAKER1) (см. стр. 1, № 26)

+5V DUMMY DUMMY SPEAKER Предназначена для подключения динамика

последовательного ввода/вывода общего

(7-контактный SATA_ SGPIO1) (см. стр. 1, № 37) (7-контактный, SSATA_ SGPIO1) (см. стр. 1, № 38)

SLOAD SCLOCK GND GND SDA TAOUT Эти колодки поддерживают интерфейс Serial Link для встроенных подключений SATA. Колодка для конфигурации ШИМ (3-контактная, PWM_ CFG1) (см. стр. 1, № 11) GND

Эта колодка используется для конфигурации ШИМ. Колодка VSENSE ЦП (3-контактная, CPU_ VSENSE) (см. стр. 1, № 10)

Эта колодка используется для определения VSENSE CPU1.116

Виртуальный RAID- контроллер на ЦП

(4-контактная, RAID_1) (см. стр. 1, № 28) GND GND +3VSB

Этот разъем поддерживает виртуальный RAID- контроллер Intel® на ЦП и RAID-контроллер NVME/ AHCI на шине PCIE ЦП. Благодаря использованию технологии Intel VROC поддерживаются три режима

аппаратный ключ Основные функции

• Только сквозной режим (без RAID)

• Управление индикаторами

• Поддержка «горячего» подключения

• Поддержка RAID 0 для SSD-накопителей Intel Fultondale NVMe Стандартный VROCSTANMOD

• Функции со ключом для сквозного режима

• Функции со стандартным ключом

• Восстановление RAID 5 при ошибке Write Hole *Поддерживаются только твердотельные диски Intel.

• Дополнительные сведения о VROC см. в официальной документации Intel.117 C621A WS

1.5 Переключатель/индикатор цели идентификации
