РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H470MSTX ASROCK

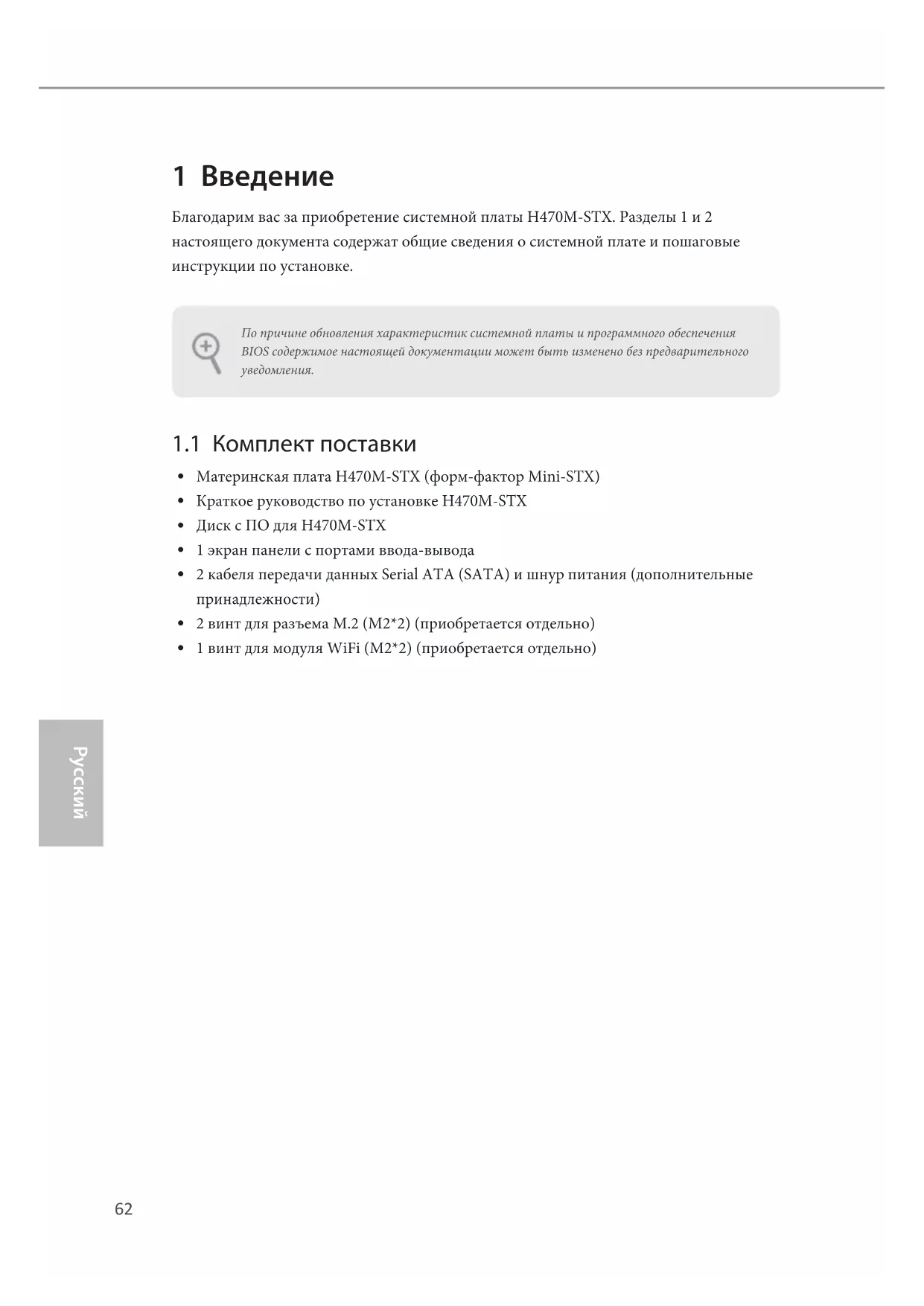

1 Введение Благодарим вас за приобретение системной платы H470M-STX. Разделы 1 и 2 настоящего документа содержат общие сведения о системной плате и пошаговые инструкции по установке. По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления.

1.1 Комплект поставки

Краткое руководство по установке H470M-STX

Диск с ПО для H470M-STX

1 экран панели с портами ввода-вывода

2 кабеля передачи данных Serial ATA (SATA) и шнур питания (дополнительные принадлежности)

2 винт для разъема M.2 (M2*2) (приобретается отдельно)

1 винт для модуля WiFi (M2*2) (приобретается отдельно)63 H470M-STX

1.2 Технические характеристики

Поддержка процессоров 10

поколения Intel® Core

Поддерживается технология Intel® Turbo Boost Max 3.0

Двухканальная память DDR4

Поддерживаются модули небуферизованной памяти DDR4 2933/2800/2666/2400/2133 без ECC

(i9/i7) поддерживают память DDR4 с частотой до 2933; Core

(i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666.

Максимальный объем ОЗУ: 64 Гб

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230 и Intel® CNVi (встроенные WiFi/BT) Графическая

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Кодеки с аппаратным ускорением: AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит, MPEG2, MJPEG, VC-1

• VP9 10 бит и VC-1 только для декодирования.

• Кодирование VP8 и VP9 не поддерживается ОС Windows.

Графика, мультимедиа и вычисления: Microso DirectX 12, OpenGL 4.5, Встроенные визуальные элементы Intel®, Intel® Quick Sync Video, Гибридная / переключаемая графика, OpenCL 2.1

Отображение и безопасность содержания: Rec. 2020 (широкая цветовая гамма), Microso PlayReady 3.0, Защита содержания Intel® SGX, Диск UHD/HDR Blu-ray64

Четыре графических выхода: D-Sub, HDMI, DisplayPort 1.4 и DisplayPort 1.4 (через USB тип C с режимом Alt)

• Поддерживается вывод одновременно на 3 монитора

Поддержка HDMI 1.4 с максимальным разрешением до 4K × 2K (4096x2160) при 30 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается DisplayPort 1.4 с максимальным разрешением до 4K × 2K (4096x2304) при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 1.4 (требуется соответствующий HDMI-монитор)

Поддерживается функция HDCP 2.3 через порты HDMI 1.4 и DisplayPort 1.4

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI 1.4 и DisplayPort 1.4

Аудиокодек Realtek ALC233

1 гнездо для наушников или гарнитуры

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 гнездо для наушников или гарнитуры

1 порт USB 3.2 Gen2 тип A (10 Гбит/с) (с защитой от электростатических разрядов)

1 порт USB 3.2 Gen1 тип C (с защитой от электростатических

1 микрофонный вход65 H470M-STX

Тыловые порты ввода-вывода

1 вход питания постоянного тока (совместим с 19-В блоком

• Рекомендуется использовать адаптер питания 120 Ватт для ЦП 65 Ватт и адаптер питания 90 Ватт для ЦП 35 Ватт.

4 порт USB 3.2 Gen1 тип А (с защитой от электростатических разрядов)

1 порт USB 3.2 Gen1 тип C (с защитой от электростатических разрядов) *Поддерживает USB тип C с режимом Alt

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость») Запоминающие

2 разъемов SATA3 с пропускной способностью 6,0Гб/с, поддержка RAID (RAID 0, RAID 1, технологии Intel Rapid Storage 17), NCQ, AHCI

1 разъем Ultra M.2 поддерживает модуль M.2 SATA3 типа 2280 со скоростью обмена данными 6,0Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32Гбит/с)*

• Поддержка технологии Intel® Optane

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe

2 разъема для вентилятора ЦП (2 х 4-контактный)

1 колодка для внутреннего динамика

1 колодка для портов на передней панели

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддержка SMBIOS 2.7

Регулировка напряжений DRAM66

Датчик температуры ЦП

Тахометр вентилятора ЦП

Бесшумный вентилятор ЦП (с автоматической регулировкой скорости вращения корпусного вентилятора по температуре процессора)

Управление скоростью вращения вентилятора ЦП

Датчик вскрытия корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП Операционные

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора. Список поддерживаемых корпусов Mini-STX Поставщик Модель SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B67 H470M-STX

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 3) 2-контактная перемычка Замкнута: Сброс настроек CMOS Разомкнута: По умолчанию CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.68

1.4 Колодки и разъемы, расположенные на системной

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек- колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка системной панели (9-контактная, PANEL1) (см. стр.1, № 4)

GND Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания. RESET (кнопка сброса): Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.69 H470M-STX

монофонического громкоговорителя (4-контакта, SPEAKER1) (см. стр.1, № 6) Front_L+Front_R- Front_R+ Front_L-

Предназначена для подключения динамика

Разъемы Serial ATA3 (см. стр. 2, № 9 и 10)

Эти два разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0Гбит/с.

• К разъемам SATA3 допускается подключать 2,5-дюймовые жесткие диски (+5В), но не допускается подключать 3,5-дюймовые диски (+12В). Колодка USB 2.0 (9-контактная, USB_8_9) (см. стр. 1, № 5) На материнской плате имеется одна колодка. Эта колодка USB

2.0 может поддерживать два

Разъемы вентиляторов ЦП (4-контакта, CPU_FAN1) (см. стр.1, № 1) (4 контакта, CPU_FAN2) (см. стр.1, № 8)

Эта системная плата снабжена двумя 4-контактными разъемами для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Колодка звука (5-контактный, AUDIO3) (см. стр. 1, № 7)
