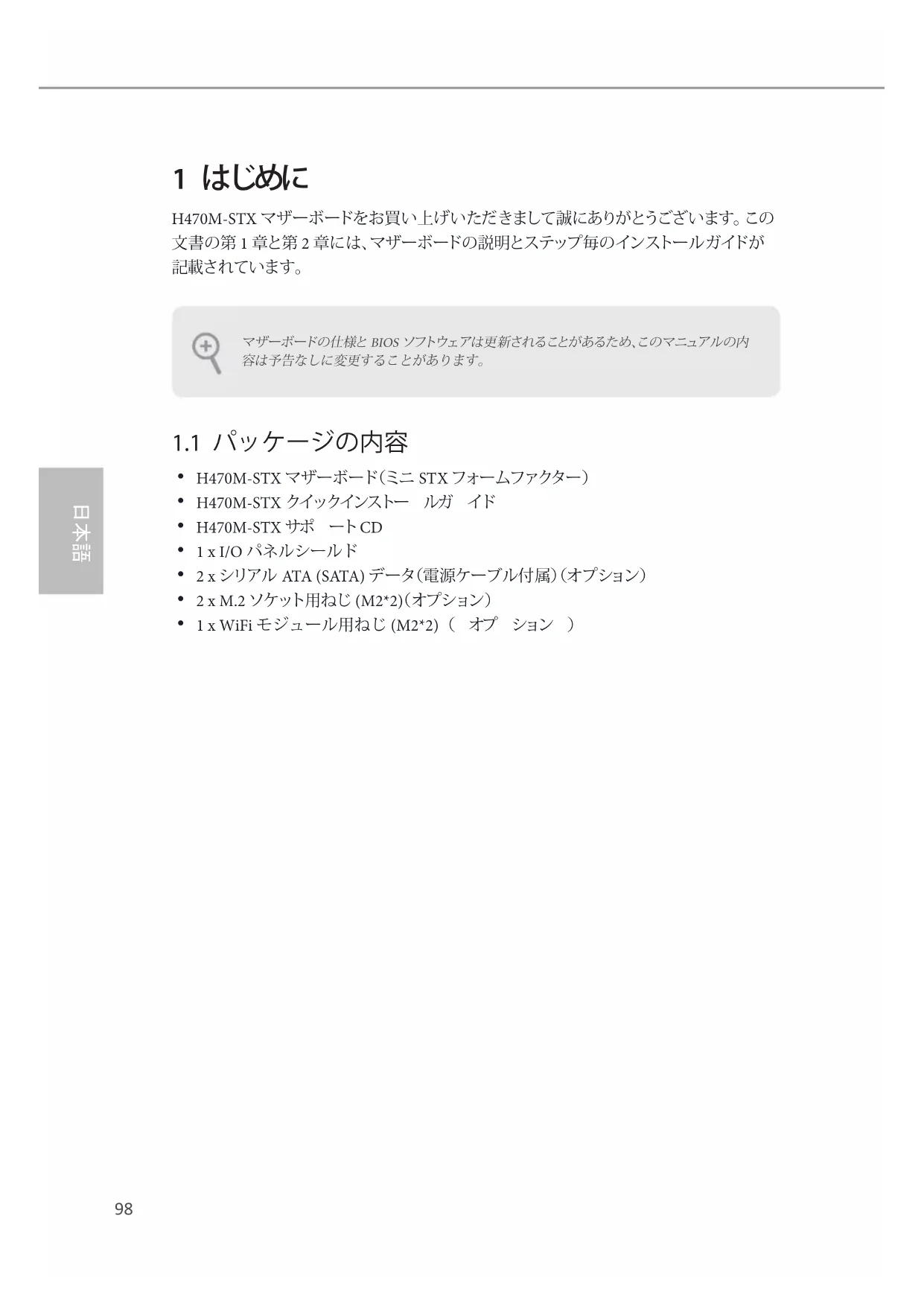

1 はじめに H470M-STX マザーボードをお買い上げいただきまして誠にありがとうございます。 この 文書の第 1 章と第 2 章には、マザーボードの説明とステップ毎のインストールガイドが

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内 容は予告なしに変更することがあります。

H470M-STX マザーボード（ミニ STX フォー ムファクタ ー ）

H470M-STX クイックインストー ルガ イド

2 x シリアル ATA (SATA) データ（電源ケーブル付属）（オプション）

2 x M.2 ソケット用ねじ (M2*2)（ オプ ション ）

1 x WiFi モジュール用ねじ (M2*2)（ オプ ション ）99 H470M-STX

ミニ STX フォー ムファクタ ー CPU

プロセッサーに対応（ソケット 1200）

Intel® ターボブースト Max テクノロジ ー 3.0 に対応

デュアルチャンネル DDR4 メモリ機能

2 x DDR4 SO-DIMM ス ロット

DDR4 2933/2800/2666/2400/2133 ノン ECC、アン バッファードメ

(i9/i7) は最大 2933 までの DDR4 に対 応します ; Core

(i5/i3), Pentium® および Celeron® は最大 2666 までの DDR4 に対応

Intel® エクストリー ムメモリプ ロファイル (XMP) 2.0 に対応

1 x M.2 ソ ケット (Key E)、タ イ プ 2230 WiFi/BT モジュー ルと Intel® CNVi（統 合 WiFi/BT）に 対 応

Intel® UHD グラフィックス 内 蔵ビジュアル および VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

ハ ー ド ウ ェ ア・ア ク セ ラ レ イ テ ィド・コ ー デ ッ ク： AVC/H.264、 HEVC/H.265 8- ビット 、HEVC/H.265 10- ビット 、VP8、VP9 8- ビッ

ト、VP9 10- ビ ット、MPEG2、MJPEG、VC-1

• VP9 10 ビット お よ び VC-1 は、デコード用のみです。

• VP8 および VP9 エンコードは、Windows OS によりサ ポ ートされま

グラフィック、メディアおよびコンピュート： Microso DirectX 12、 OpenGL 4.5、インテル ® ビルトイン・ビジュアル 、インテル ® クイッ ク・シ ン ク・ビ デ オ 、ハ イ ブ リ ッ ド / スイッチャブ ル・グラフィックス、 OpenCL 2.1

ディスプレイおよびコンテンツのセキュリティ： Rec. 2020 (Wide Color Gamut)、Microso PlayReady 3.0、インテル ® SGX コンテン ツ保護、UHD/HDR Blu-ray ディスク100

4 つ のグラフィックス 出 力 オプ ション： D-Sub、HDMI、DisplayPort

1.4 および DisplayPort 1.4（USB Type-C Alt モードの場合）

• 最大 3 台のディスプレイを同時に対応します

HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

D-Sub に対応、最大解像度 1920x1200 @60Hz

DisplayPort 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz

HDMI 1.4 ポートでオートリップシンク、ディープカラー (12bpc)、 xvYCC、お よ び 、HBR（ 高ビットレ ートオーディオ ）に対 応（ HDMI 対応モニターが必要です）

HDMI 1.4 ポ ートと DisplayPort 1.4 ポ ートで HDCP 2.3 に対応

HDMI 1.4 ポ ートと DisplayPort 1.4 ポ ートで 4K Ultra HD (UHD)

Realtek ALC233 オー ディオコー デック

1 x ヘッドフォン / ヘッド セットジ ャック

ギ ガ ビ ット LAN 10/100/1000 Mb/s

Wake-On-LAN（ウェイク オン ラ ン ）に 対 応

雷 / 静電気放電 (ESD) 保護に対応

エネルギー効率のよいイーサネット 802.3az をサポート

1 x ヘッドフォン / ヘッド セットジ ャック

1 x USB 3.2 Gen2 Type-A ポ ート (10 Gb/s) （静電気放電 (ESD)

1 x USB 3.2 Gen1 Type-C ポート（静電気放電 (ESD) 保護に対応）

1 x マイクロフォン 入 力 ジャック

1 x DC ジ ャ ッ ク（ 19V 電源アダプタ互換）*

• 65W CPU の場合は 120W 電源アダプタを、35W CPU の場合は 90W 電源アダプタを使用してください。

4 x USB 3.2 Gen1 Type-A ポート（静電気放電 (ESD) 保護に対応）

1 x USB 3.2 Gen1 Type-C ポート（静電気放電 (ESD) 保護に対応）

• USB Type-C Alt モ ードに対 応

LED 付き 1 x RJ-45 LAN ポ ー ト（ ACT/LINK LED と SPEED LED）101 H470M-STX

2 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、Intel ラピッ ド・ストレ ー ジ・テ クノ ロ ジ ー 17）、NCQ、AHCI

1 x ウルトラ M.2 ソ ケ ッ ト 、タ イ プ 2280 M.2 SATA3 6.0 Gb/s モジ ュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュ

• 起 動 ディスクとして NVMe SSD に対応

2 x CPU ファンコネクター（ 2 x 4 ピン）

1 x USB 2.0 ヘ ッ ダ ー（ 2 つの USB 2.0 ポートに対応）（静電気放 電 (ESD) 保護に対応）

1 x オーディオヘッダー BIOS 機能

AMI UEFI Legal BIOS、多言語 GUI サポート付き

ACPI 6.0 準 拠ウェイクアップ イベント

CPU クワイエットファン（ CPU 温度に従ってシャーシファン速度

ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です） BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオー バークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますので ご注意ください。 オーバークロックするとシステムが不 安定になったり、システムのコンポー ネントやデバイスが破損することがあります。 ご自分の責任で行ってください。 弊社では、オー バークロックによる破損の責任は負いかねますのでご了承ください。102

ミニ STX シャーシ サ ポ ートリスト

このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さって いると、ジャン パ ー は「ショート」で す。 ジャンパーキャップがピンに被さっていない 場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 3 参照） 2 ピンジャン パ ー シ ョ ー ト： CMOS のクリア オ ー プ ン： デフォルト CLRCMOS1 は、CM OS のデータをクリアすることができます。 CMOS のデータには、 システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情 報が含まれます。 消去して、デフォルト設定にシステムパラメーターをリセットするに は、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、 CLRCMOS1 のピンに 3 秒 間 ショートします。 CMOS をクリアした後は、ジャンパーキャッ プを取り外すのを忘れないようにしてください。 BIOS をアップ デ ート後 、CMOS をクリ アする必要があれば、最初にシステムを起動し、それから CMOS クリア アクション を 行 う前 にシャットダウンしてください 。104

1.4 オンボ ードの ヘッダ ーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには ジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパーキャップを 被せると、マザーボードに物理損傷が起こることがあります。 システムパネルヘッダー （9 ピン PANEL1） （p.1、No. 4 参照）

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND 電 源 ボタンを接 続し、ボタンを リセットし、下 記のピン 割り当て に従って、シャーシのシステムス テータス表示ランプをこのヘッ ダーにセットします。 ケーブルを 接続するときには、ピンの ＋と− に気をつけてください。 PWRBTN（電源ボタン）： シャーシ前面パネルの電源ボタンに接続してください。 電 源ボタンを 使 用して、システムをオ フにする方法を設定できます。 RESET（

シャーシ前 面パネルのリセットボタンに接 続してください。 コ ンピューターがフリーズしたり、 通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動し

PLED（シ ステム電源 LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 シ

します。 システム が S1/S3 スリープ状態の場合には、LED は点滅を続けます。

システムが S4 ス リープ状態または電源オフ (S5) のときには、LED はオフです。 HDLED（ ハードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティ LED に 接 続 してくだ さい 。 ハ ードドライ ブのデータを読み取りまたは書き込み中に、LED は オン に なりま す。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュールは、 主に電 源 ボタン、リセットボタン、電 源 LED、 ハ ードドライブ アクティビティ LED、スピーカーな どから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、 配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。105 H470M-STX

（4 ピン S PEAKER1） （p.1、No. 6 参照） Front_L+Front_R- Front_R+ Front_L-

シャーシスピーカーはこのヘッ ダーに接続してください。 シリアル A TA3 コネクタ （p.2、No. 9 および 10 を

これら 2 つの SATA3 コネクター は 、最 高 6.0 Gb/s のデータ転送 速度で内部ストレージデバイス 用の SATA データケーブルをサ

*SATA3 コネクタは、2.5 インチ ハ ードドライブ (+5V) をサポート しますが、3.5 インチ ハ ードドライ ブ (+12V) をサポートしません。 USB 2.0 ヘ

（9 ピン USB_8_9） （p.1、No. 5 参照） このマザーボードには 1 つの ヘッダーが装備されています。 この USB 2.0 ヘッダーは、2 つの ポ ートを サ ポ ートできます。 CPU フ

（4 ピン CPU_FAN1） （p.1、No. 1 参照） （4 ピン CPU_FAN2） （p.1、No. 8 参照）

このマザーボードは 2 つの 4 ピ ン CPU ファン（ 静 音 ファン ）コネ クタが装備されています。 3 ピン の CPU ファンを接続する場合に は 、ピ ン 1-3 に 接 続してくだ さい 。 ピン 信号名 ピン 信号名

(5 ピンオーディオ 3) （p.1、No. 7 参照）

GND Jack detect Audio-L Audio-R このオーディオヘッダーを使用し て、ヘッドフォン 用 オーディオケ ーブルを接続できます。107 H470M-STX
