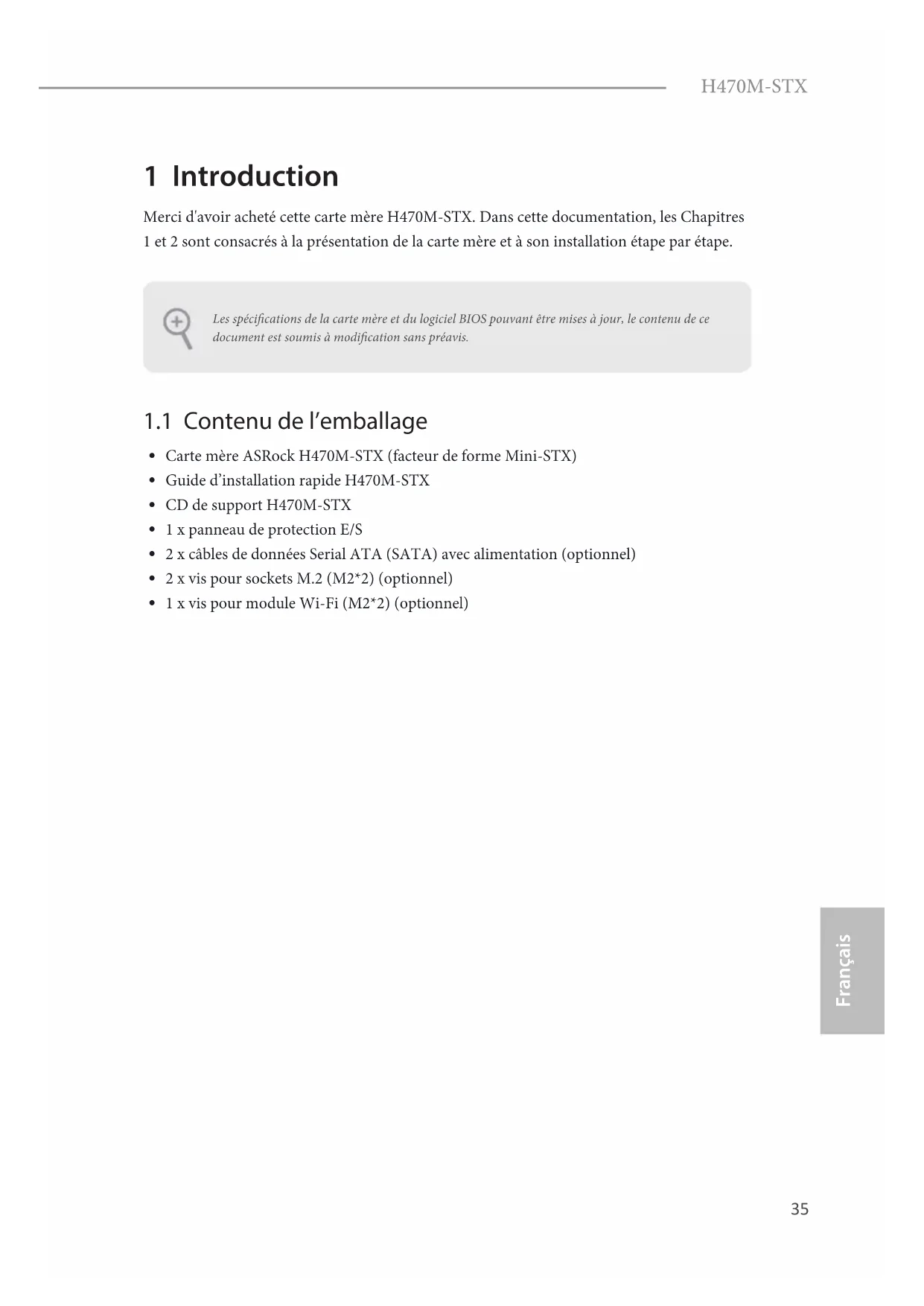

GND Jack detect Audio-L Audio-R An diese Audio-Stileiste können Sie das Audiokabel für einen Kopörer anschließen.35 H470M-STX Français Français 1 Introduction Merci d'avoir acheté cette carte mère H470M-STX. Dans cette documentation, les Chapitres 1 et 2 sont consacrés à la présentation de la carte mère et à son installation étape par étape. Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis.

Carte mère ASRock H470M-STX (facteur de forme Mini-STX)

2 x câbles de données Serial ATA (SATA) avec alimentation (optionnel)

2 x vis pour sockets M.2 (M2*2) (optionnel)

1 x vis pour module Wi-Fi (M2*2) (optionnel)36 Français Français

Facteur de forme Mini-STX Processeur

Prend en charge les processeurs 10 ème génération Intel® Core

Alimentation à 4 phases

(i9/i7) prend en charge DDR4 jusqu'à 2933; Core

(i5/i3), Pentium® et Celeron® prend en charge DDR4 jusqu'à 2666.

Capacité max. de la mémoire système : 64 Go

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230 et Intel® CNVi (WiFi/BT intégré) Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• VP9 10 bits et VC-1 sont uniquement destinés au décodage.

• L’encodage VP8 et VP9 n’est pas pris en charge par le système d’exploitation Windows.

Achage et sécurité du contenu : Rec. 2020 (large gamme de couleurs), Microso PlayReady 3.0, protection de contenu Intel® SGX, disque Blu-ray UHD/HDR37 H470M-STX Français Français

Quatre options de sortie graphique : D-Sub, HDMI, DisplayPort 1.4 et DisplayPort 1.4 (sur USB Type-C mode Alt)

• Prend en charge jusqu'à 3 écrans simultanément

Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge la technologie DisplayPort 1.4 avec résolution maximale de 4K × 2K (4096x2304) @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 1.4 (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI 1.4 et DisplayPort 1.4 Audio

1 x sortie casque téléphonique/casque d’écoute

1 x embase audio Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique E/S du panneau avant

1 x sortie casque téléphonique/casque d’écoute

1 x port USB 3.2 Gen2 type A (10 Go/s) (Protection contre les décharges électrostatiques)

1 x port USB 3.2 Gen1 type C (Protection contre les décharges électrostatiques)

1 x prise d'entrée micro38 Français Français Connectique du panneau arrière

1 x prise CC (Compatible avec l'adaptateur secteur 19 V)*

• Veuillez utiliser un adaptateur secteur 120 W pour le CPU 65 W et un adaptateur secteur 90 W pour le CPU 35 W.

4 x port USB 3.2 Gen1 type A (Protection contre les décharges électrostatiques)

1 x port USB 3.2 Gen1 type C (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) Stockage

1 x socket Ultra M.2, prise en charge des modules M.2 SATA3 6,0 Go/s type 2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)*

• Prend en charge les SSD NVMe comme disques de démarrage Connecteur

2 x connecteurs pour ventilateur de CPU (2 x 4 broches)

1 x embase de haut-parleur interne

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

1 x embase audio Caractéristiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension DRAM39 H470M-STX Français Français Surveillance du matériel

Détection de la température du processeur

Tachéomètre ventilateur processeur

Ventilateur silencieux processeur (réglage automatique de la vitesse du ventilateur du châssis d’après la température du processeur)

Contrôle multi-vitesses du ventilateur du processeur

Détection CHÂSSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore Système d’exploitation

ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking. Liste de prise en charge du châssis Mini-STX Fournisseur Modèle SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B40 Français Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 3) Cavalier (jumper) à 2 broches Court-circuité: Fonction Clear CMOS Ouvert: Par défaut CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Les données de la CMOS incluent les informations de conguration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS.41 H470M-STX Français Français

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 4)

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. PWRBTN (bouton d’alimentation) : pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton d'alimentation. RESET (bouton de réinitialisation) : pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d’alimentation, d'un témoin LED d’activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches.42 Français Français Embase de haut-parleur MONO (SPEAKER1 à 4 broches) (voir p.1, No. 6) Front_L+Front_R- Front_R+ Front_L-

Veuillez brancher le haut-parleur du châssis sur cette embase. Connecteurs Serial ATA3 (voir p.2, No. 9 et 10)

Ces deux connecteurs SATA3 prennent en charge les câbles de données SATA pour les périphériques internes de stockage avec des taux de transfert de données allant jusqu'à 6,0 Go/s.

• Les connecteurs SATA3 prennent en charge les disques durs 2,5 pouces (+5V) et ne prennent pas en charge les disques durs 3,5 pouces (+12V) Embase USB 2.0 (USB_8_9 à 9 broches) (voir p.1, No. 5) Cette carte mère comprend un connecteur. Cette embase USB

2.0 peut prendre en charge deux

ports. Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 1) (CPU_FAN2 à 4 broches) (voir p.1, No. 8)

FAN_VOLTAGEGNDCPU_FAN_SPEED

Cette carte mère est dotée de deux connecteurs pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3. Broche Nom du signal Broche Nom du signal

H470M-STX Français Français Prise audio (AUDIO3 à 5 broches) (voir p.1, No. 7)
