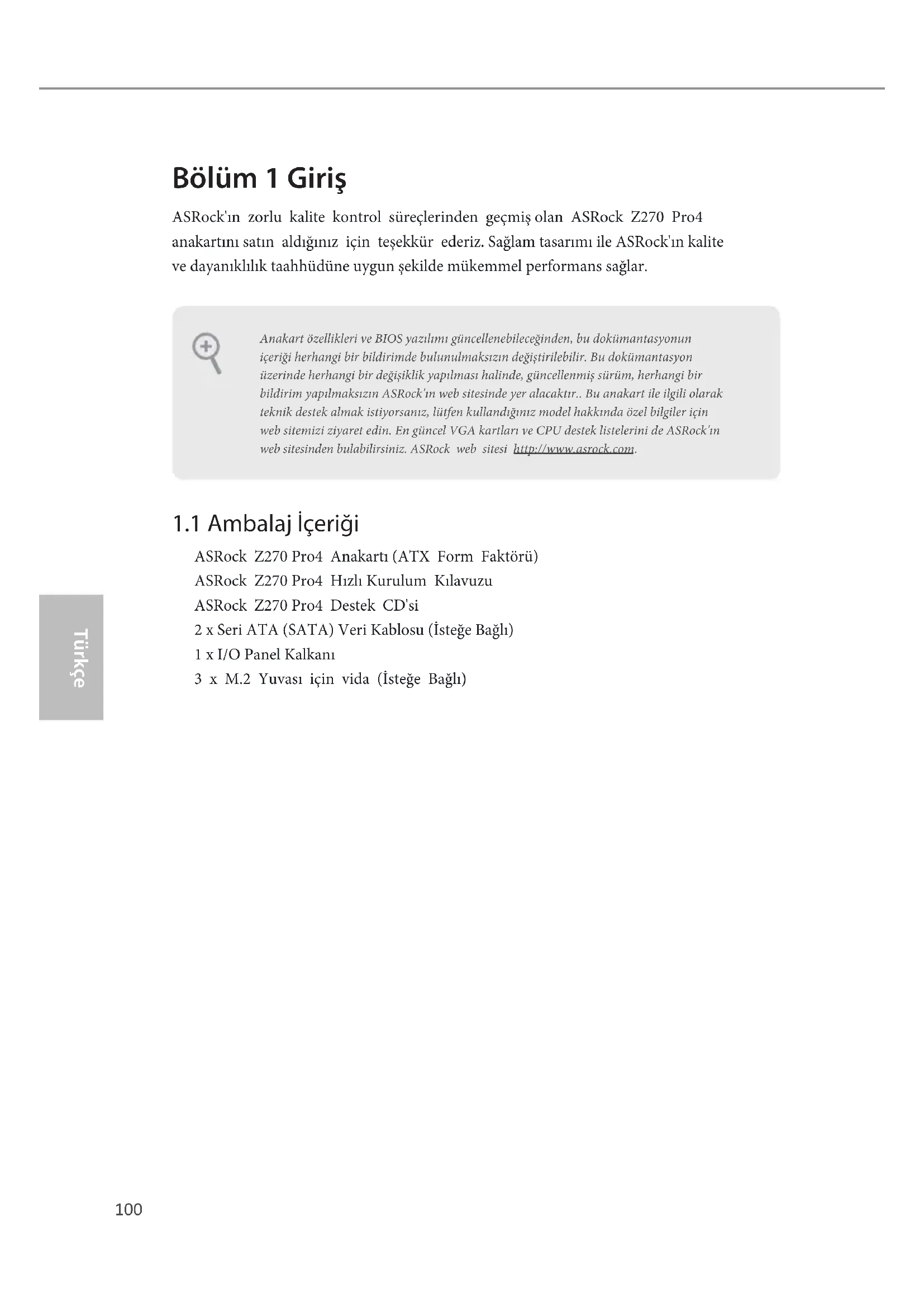

KULLANIM KILAVUZU Z270 Pro4 ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z270 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'in web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

ASRock Z270 Pro4 Anakartı (ATX Form Faktörü)

ASRock Z270 Pro4 Hızlı Kurulum Kılavuzu

ASRock Z270 Pro4 Destek CD'si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x I/O Panel Kalkanı

3 x M.2 Yuvası için vida (İsteğe Bağlı)

1.2 Özellikler

Platform	ATX Form Faktörü
CPU	7. ve 6. Nesil Intel® CoreTM i7/i5/i3/Pentium*/Celeron® İşlemcileri destekler (Yuva 1151)Digi Power design8 Güç Safhası tasarımıIntel® Turbo Boost 2.0 Teknolojisini desteklerIntel® K-Serisi kilitsiz CPU özelliğini desteklerASRock BCLK tam aralıklı Hız Aşırtmayı destekler
Chipset	Intel® Z270
Bellek	Çift Kanallı DDR4 Bellek Teknolojisi4 x DDR4 DIMM YuvasıDDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler* 3733+(OC) bellek frekansı yalnızca tek bir bellek modülü takıldığında elde edilebilir (tek kanal bellek).* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)** 7. Nesil Intel® işlemci 2400'e kadar DDR4 destekler; 6. Nesil Intel® işlemci 2133'e kadar DDR4 destekler.ECC UDIMM bellek modüllerini destekler (ECC dışı modda çalışır)Maksimum sistem belleği kapasitesi: 64GBIntel® Üstün Bellek Profili (XMP) 2.0 desteklerDIMM Yuvalarında 15μ Altın Temas
Genişletme Yuvası	2 x PCI Express 3.0 x16 yuva (PCIE2:x16 modu; PCIE4:x4 modu)** Önyükleme diskleri olarak NVMe SSD destekler* PCIE5 veya PCI yuvası doluysa, PCIE4 yuvası x2 modunda çalışır.3 x PCI Express 3.0 x1 yuva (Flexible PCIe)1 x PCI yuvasıAMD Quad CrossFireXTM ve CrossFireXTM desteğine sahiptir1 tane M.2 Yuva (Tuş E), tip 2230 WiFi/BT modülünü destekler

Grafikler

Intel ^® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

Intel® HD Graphics Dahili Görsellerini destekler: AVC, MVC

(S3D) ve MPEG-2 Full HW Encode1, Intel* InTruTM 3D, Intel®

Net Video HD Teknolojisi, Intel ^® Insider ^TM , Intel ^® HD Graphics ile Intel ^® Quick Sync Video

Gen9 LP, DX11.3, DX12

HWA Kodlama/Kod Çözme: VP8, HEVC 8b, VP9, HEVC 10b (7.

Nesil Intel® işlemci için)

Kodlama/Kod Çözme: VP9, HEVC 10b (6. Nesil Intel® işlemci için)

Maksimum paylaşılan bellek 1024MB

* En fazla paylaşılan bellek boyutu işletim sistemlerine göre değişiklik gösterebilir.

Üç grafik çıkışı seçeneği: D-sub, DVI-D ve HDMI

Üçlü Monitör Desteği

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz değerlerine

kadar en fazla çözünürlükle HDMI destekler

1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

HDMI Girişi ile Otomatik Dudak Senkronizasyonu (12bpc=,

xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu HDMI monitorü gereklidir)

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray

(BD) kayıttan yürütme destekler

Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

* 7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses

modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsü ile etkinleştirilmelidir.

Üstün Blu-ray Ses desteği

Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

ELNA Ses Kapakları

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

Yerel Ağ Üzerinden Açmayı destekler

Yıldırım/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler PXE özelliğini destekler

Arka Panel

I/O

2 tane Anten Bağlantı Noktası

1 x PS/2 Fare/Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası

5 x USB 3.0 Tip A Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Tip C Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

HD Ses Jakları: Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

* M2_1 bir SATA tipi M.2 aygıtı tarafından kullanılıyororsa, SATA3_5 devre dışı bırakılacaktır.

* M2_2 bir SATA tipi M.2 aygıtı tarafından kullanılıyororsa, SATA3_0 devre dışı bırakılacaktır.

1 x Ultra M.2 Yuvası(M2_1), 2230/2242/2260/2280 M.2 SATA3

6,0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler**

1 x Ultra M.2 Yuvası(M2_2), 2230/2242/2260/2280 M.2 SATA3

6,0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler**

** Intel® Optane™ Teknolojisini destekler

** Önyükleme diskleri olarak NVMe SSD destekler

** ASRock U.2 Takımını destekler

Bağlayıcı

1 x COM Bağlantı Noktası Bağlantısı

1 x TPM Bağlantısı

1 x Kasa Yetkisiz Erişim Bağlantısı

1 x Güç LED'i ve Hoparlör Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli)

* İşlemci Fan Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.

2 x Kasa Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

1 tane Kasa İsteğe Bağlı/Su Pompalı Fan Bağlayıcı (4 pimli) (Akıllı Fan Hızı Kontrolü)

* Kasa İsteğe Bağlı/Su Pompalı Fan, en fazla 1,5 A (18 W) fan gücünde su soğutmalı fan destekler.

* CHA_FAN2, 3 pimli fanın mı yoksa 4 pimli fanın mı kullanımda olduğunu otomatik olarak algılayabilir.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 8 pim 12V Güç Bağlayıcısı

* Yalnızca bir Thunderbolt AIC Kartı desteklenir.

3 x USB 2.0 Bağlantısı (5 USB 2.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması))

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması))

BIOS

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

Özelliği

ACPI 6.0 Uyumlu uyandırma olayları

SMBIOS 2.7 Desteği

CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VC-CSA, VCCPLL Çoklu Gerilim Ayarı

Donanim

İşlemci / Kasa / Kasa İsteğe Bağlı/Su Pompalı sıcaklık algılama

Monitörü

İşlemci / Kasa / Kasa İsteğe Bağlı/Su Pompalı Fan Hızölçer

İşlemci / Kasa / Kasa İsteğe Bağlı/Su Pompalı Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

İşlemci / Kasa / Kasa İsteğe Bağlı/Su Pompalı Fan çoklu hız kontrolü KASA AÇIK algılaması Voltaj izleme: +12V, +5V, +3,3V, İşlemci Vcore, DRAM, VPP, PCH 1,0V, VCCIO, VCCSA, VCCST

os

Microsoft® Windows® 10 64 bit (7. Nesil Intel® işlemci için) Microsoft® Windows® 10 64 bit / 8.1 64 bit / 7 32 bit / 7 64 bit (6. Nesil Intel® işlemci için)

* Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 166 sayfaya başvurun. * Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com

Belgeler

FCC, CE, WHQL, RCM, BSMI ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşı Montgomery unutmayın. Hız aşırtma, sistemini-zin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bu, riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

(CLRMOS1)

(bkz. s.1, No. 21)

CMOS'u TemizleVarsayılan

CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9 pimli PANEL1) (bkz sf.1, No. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED'i ve Hoparlör

Bağlantısı

(7 pimli SPK_PLED1)

(bkz. s.1, No. 15)

Lütfen kasa güç LED'ini ve kasa hoparlörünü bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(SATA3_0:

bkz.sf.1,No.13)

(SATA3_1:

bkz.sf.1,No.12)

(SATA3_2:

bkz. sf.1, No. 11)

(SATA3_3:

bkz. sf.1, No. 10)

(SATA3_4:

bkz.sf.1,No.9)

(SATA3_5:

bkz.sf.1,No.8)

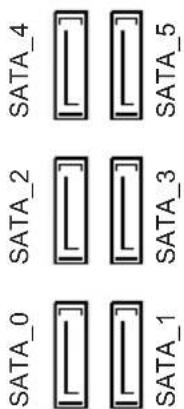

SATA_0 SATA_2 SATA_4 SATA_1 SATA_3 SATA_5

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

* M2_1 bir SATA tipi M.2 aygıtı tarafından kullanlıyorsa, SATA3_5 devre dışı bırakılacaktır.

* M2_2 bir SATA tipi M.2 aygıtı tarafından kullanlıyorsa, SATA3_0 devre dışı bırakılacaktır.

USB 2.0 Bağlantıları

(9 pimli USB_3_4)

(bkz. s.1, No. 18)

(9 pimli USB_5_6)

(bkz. s.1, No. 19)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Bu ana kartta iki tane USB 2.0 bağlantısı vardır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 2.0 Bağlantı

(4 pimli USB7)

(bkz. s.1, No. 20)

Bu ana kartta bir tane USB 2.0 bağlantısı vardır. Her bir bağlantı bir tane bağlantı noktası destekleyebilir.

USB 3.0 Bağlantı (19-pin USB3_3_4) (bkz. s.1, No. 7)

VbusVbus Vbus ○○ IntA_PB_SSRX- IntA_PA_SSRX- ○○ IntA_PB_SSRX+ GND ○○ GND GND ○○ IntA_PB_SSTX- IntA_PA_SSTX- ○○ IntA_PB_SSTX+ GND ○○ GND GND ○○ IntA_PB_D- IntA_PA_D- ○○ IntA_PB_D+ IntA_PA_D+ ○○ Dummy 1

Bu anakart üzerinde, G/Ç paneli üzerindeki altı USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı (9 pimli HD_AUDIO1) (bkz. s.1, No. 25)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:
   A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
   B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
   C. Toprak'i (GND) Toprak'a (GND) bağlayın.
   D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
   E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Fanı Bağlayıcıları (4 pimli CHA_FAN1) (bkz sf.1, No. 17) (4 pimli CHA_FAN2) (bkz sf.1, No. 2)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

Kasa Fanı / Su PompalıFan Bağlayıcı(4 pimli CHA_FAN3/W_PUMP)(bkz sf.1, No. 16)		Lütfen fan kablolarınıfan bağlayıcılarına takınve siyah teli topraklama pinine bağlayın.
CPU Fan Bağlayıcısı(4 pimli CPU_FAN1)(bkz sf.1, No. 5)		Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısısağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız,lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı(24 pimli ATXPWR1)(bkz. s.1, No. 6)		Bu anakart, 24-pinATX güç bağlayıcısısağlamaktadır. 20-pinATX güç beslemesi kul-lanmak için, lütfen Pin 1ve Pin 13'e bağlayın.
ATX 12V Güç Bağlayıcısı(8 pimli ATX12V1)(bkz. s.1, No. 1)		Bu anakart, 8-pin ATX 12V güç bağlayıcısısağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.
Seri Bağlantı NoktasıBağlantısı(9 pimli COM1)(bkz. s.1, No. 24)		Bu COM1 bağlantısı seribağlantı yuvası modülünüdestekler.
Kasa Yetkisiz Erişim Bağlantısı(2 pimli CI1)(bkz. s.1, No. 22)		Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır.

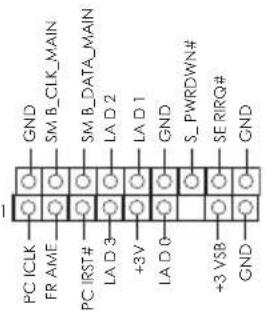

TPM bağlantısı(17 pimli TPMS1)(bkz. s.1, No. 23)		Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Plat-form Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.

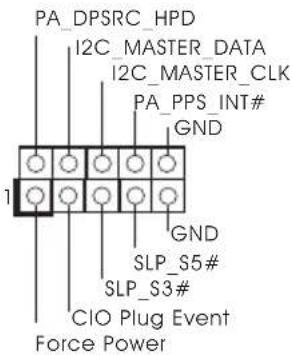

Thunderbolt AICBağlayıcısı(5-pin TB2)(bkz. s.1, No. 26)		Lütfen GPIO kablosu aracılığıyla bu bağlayıcıya bir Thunderbolt ^TM eklenti kartı (AIC) bağlayın.
Thunderbolt AICBağlantısı(10-pin TB1)(bkz. s.1, No. 27)		Lütfen GPIO kablosu aracılığıyla bu bağlayıcıya bir Thunderbolt ^TM eklenti kartı (AIC) bağlayın.
