MANUALE UTENTE Z270 Pro4 ASROCK

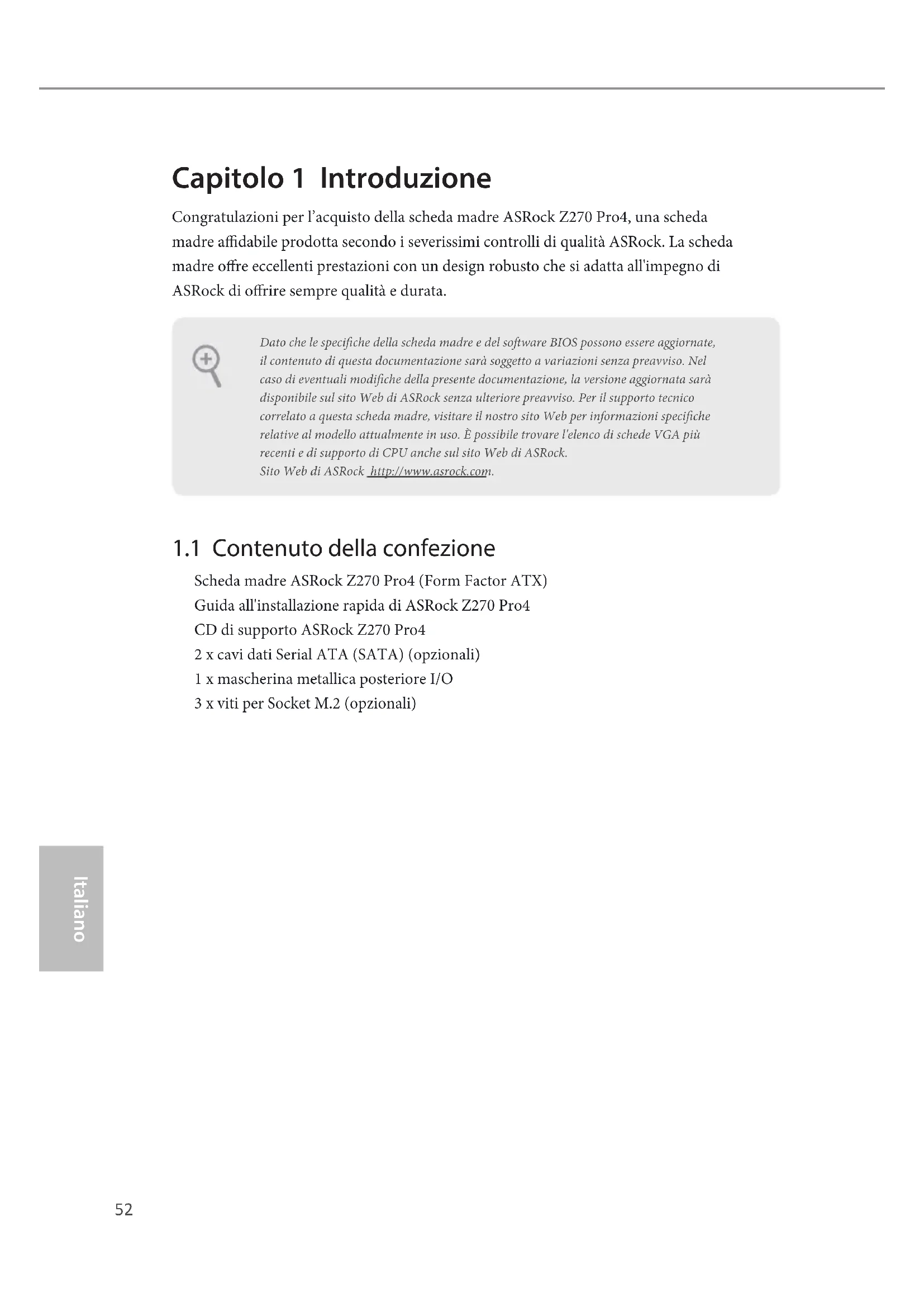

Capitolo 1 Introduzione

Congratulazioni per l'acquisto della scheda madre ASRock Z270 Pro4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock Z270 Pro4 (Form Factor ATX)

Guida all'installazione rapida di ASRock Z270 Pro4

CD di supporto ASRock Z270 Pro4

2 x cavi dati Serial ATA (SATA) (opzionali)

1 x mascherina metallica posteriore I/O

3 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma ATX
CPU	Supporta processori 7thand 6thGeneration Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)Digi Power designPotenza a 8 fasiSupporta la tecnologia Intel® Turbo Boost 2.0Supporto di CPU unlocked Intel® K-SeriesSupporta gamma completa overclocking BCLK ASRock
Chipset	Intel® Z270
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un-buffered* La frequenza di memoria 3733+(OC) può essere ottenuta solamente quando è installato un singolo modulo di memoria (memoria a canale singolo).* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)** 7thGen Intel® CPU supporta DDR4 fino a 2400; 6thGen Intel® CPU supporta DDR4 fino a 2133.Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	2 x Alloggi PCI Express 3.0 x16 (PCIE2: Modalità x16: PCIE4: modalità x4)*Supporto di SSD NVMe come disco d'avvio* Se l'alloggio PCIE5 o PCI è occupato, l'alloggio PCIE4 funzionerà a modalità x2.3 x alloggi PCI Express 3.0 x1 (Flexible PCIe)1 x slot PCISupporta AMD Quad CrossFireXTM e CrossFireXTM1 Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT

Grafica

La videografica integrata della scheda video HD Intel ^® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2

Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics

Gen9 LP, DX11.3, DX12

Codifica/decodifica HWA: VP8, HEVC 8b, VP9, HEVC 10b (per 7^th Gen Intel® CPU)

Codifica/decodifica HWA: VP8, HEVC 8b; Codifica/decodifica GPU/SW: VP9, HEVC 10b (per 6^th Gen Intel® CPU)

Memoria condivisa max. 1024MB

* Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

Tre opzioni di output grafico: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI

(È necessario un monitor compatibile HDMI)

Supporto di HDCP con le porte DVI-D e HDMI

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)

* Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

Supporto audio Blu-ray Premium

Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

Cappucci audio ELNA

LAN	LAN Gigabit 10/100/1000 Mb/sGiga PHY Intel® I219VSupporto WOL (Wake-On-LAN)Supporto protezione da fulmini/scariche elettrostatiche (AS-Rock Full Spike Protection)Supporto Energy Efficient Ethernet 802.3azSupporto PXE
I/O pannello posteriore	2 porte antenna1 x porta mouse/tastiera PS/21 x porta D-Sub1 x porta DVI-D1 x porta HDMI5 x porte USB 3.0 di tipo A (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x porta USB 3.0 di tipo C (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archiviazione	6 x connettori SATA3 6,0 Gb/s, supportano RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug** Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato.* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.1 x Socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**1 x Socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**** Supporta la tecnologia Intel® OptaneTM** Supporto di SSD NVMe come disco d’avvio** Supporta kit ASRock U.2

Connettore

1 x connettore porta COM

1 x connettore TMP

1 x connettore intrusione telaio

1 x Connettore LED alimentazione e altoparlante

1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

2 x Connettori ventola telaio (4 pin) (Smart Fan Speed Control)

1 connettore ventola telaio optional/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola telaio/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

* CHA_FAN2 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 8-pin

1 x connettore audio pannello frontale

1 x Connettore Thunderbolt AIC (5-pin)

1 x Connettore Thunderbolt AIC (10-pin)

* È supportata una sola scheda Thunderbolt AIC.

3 x connettori USB 2.0 (supporto di 5 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))

1 x connettorte USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))

Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue Eventi di riattivazione conformi a ACPI 6.0

Supporto di SMBIOS 2.7

Regolazione multipla tensione CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL

Hardware Monitor

Rilevamento temperatura CPU / telaio / telaio optional / pompa dell'acqua

Tachimetro ventola CPU / telaio / telaio optional / pompa dell'acqua

Ventola silenziosa CPU / telaio / telaio optional / pompa dell'acqua (regolazione automatica velocità in base alla temperatura della CPU)

Controllo velocità ventola CPU / telaio / telaio optional / pompa dell'acqua

Rilevamento CASE OPEN

Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPP, PCH 1,0V, VCCIO, VCCSA, VCCST

so

Microsoft ^® Windows ^® 10 64-bit (per 7 ^th Gen Intel ^® CPU)

Microsoft ^® Windows ^® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (per 6 ^th Gen Intel ^® CPU)

* Per installare Windows* 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 166 per altre istruzioni dettagliate.

* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo: http://www.asrock.com

Certificazioni

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, n. 21)

Azzerare la CMOSPredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin) (vedere pag. 1, n. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 15)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

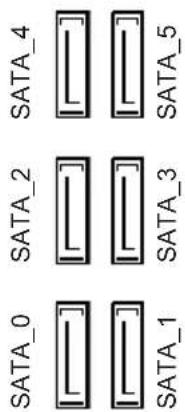

Connettori Serial ATA3

(SATA3_0:

vedere pag. 1, n. 13)

(SATA3_1:

vedere pag. 1, n. 12)

(SATA3_2:

vedere pag.1, n. 11)

(SATA3_3:

vedere pag.1, n. 10)

(SATA3_4:

vedere pag.1, n. 9)

(SATA3_5:

vedere pag.1, n. 8)

SATA_0 SATA_2 SATA_4 SATA_1 SATA_3 SATA_5

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato. * Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

Header USB 2.0

(USB_3_4 a 9 pin)

(vedere pag. 1, n. 18)

(USB_5_6 a 9 pin)

(vedere pag. 1, n. 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Ci sono due connettori USB 2.0 su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 2.0

(USB_7 a 4 pin)

(vedere pag. 1, n. 20)

Su questa scheda madre c'è un connettore USB 2.0. Ogni connettore può supportare una porta.

Header USB 3.0 (USB3_3_4 a 19 pin) (vedere pag. 1, n. 7)

Vbus/Vbus IntA_PA_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di un collettore. Ciascun header USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 25)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
   A. Collegare Mic_IN (MIC) a MIC2_L.
   B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Collegare Ground (GND) a Ground (GND).
   D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
   E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 17) (CHA_FAN2 a 4 pin) (vedere pag. 1, n. 2)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola telaio /ventola pompa dell'acqua(4-pin CHA_FAN3/W_PUMP)(vedere pag. 1, n. 16)		Collegare i cavi dellaventola ai connettoridella ventola e farcorrispondere il filo neroal pin di terra.
Connettore ventola CPU(CPU_FAN1 a 4 pin)(vedere pag. 1, n. 5)		Questa scheda madre èdotata di un connettoreper la ventola della CPU(Ventola silenziosa) a 4pin. Se si decide dicol-legare una ventola dellaCPU a 3 pin, collegarla alpin 1-3.
Connettore dialimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1, n. 6)		Questa scheda madre èdotata di un connettoredi alimentazione ATXa 24 pin. Per utilizzareun'alimentazione ATX a20 pin, collegarla lungo ilpin 1 e il pin 13.
Connettore dialimentazione ATX da12 V(ATX12V1 a 8 pin)(vedere pag. 1, n. 1)		Questa scheda madre èdotata di un connettore dialimentazione ATX da 12V a 8 pin. Per utilizzareun'alimentazione ATX a 4pin, collegarla lungo il pin1 e il pin 5.
Header porta seriale(COM1 a 9 pin)(vedere pag. 1, n. 24)		Questo header COM1supporta un modulo diporta seriale.

Header di intrusione nello chassis(CI1 a 2 pin) (vedere pag. 1, n. 22)

Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

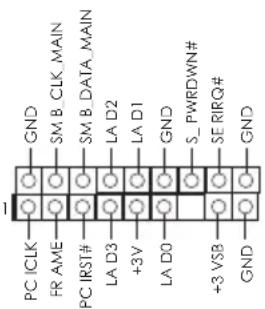

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 23)

GND SM.B_CLK_MAIN SM.B_DATA_MAIN LA D2 LA D1 GND S_PWRDWN# SE_RIRQ# GND PC ICLK FR AME PC IRST# LA D3 +3V LA D0 +3 VSB GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Connettore Thunderbolt AIC (TB2 5-pin) (vedere pag. 1, n. 26)

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) a questo connettore utilizzando il cavo GPIO.

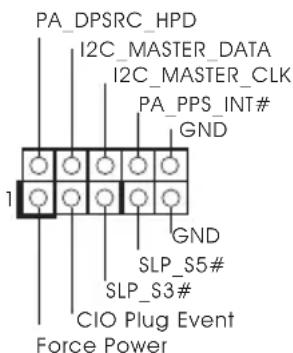

Connettore Thunderbolt AIC (TB1 10-pin) (vedere pag. 1, n. 27)

PA_DPSRC_HPD I2C_MASTER_DATA I2C_MASTER_CLK PA_PPS_INT# GND 1 GND SLP_S5# SLP_S3# CIO Plug Event Force Power

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) a questo connettore utilizzando il cavo GPIO.
