Z270 Pro4 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère ATX
Chipset	Intel Z270
Socket processeur	LGA1151
Processeurs supportés	Intel Core i7/i5/i3/Pentium/Celeron 7e et 6e générations
Mémoire	4 x DDR4, jusqu'à 64 Go, DDR4-3733+ (OC)
Slots d'extension	2x PCIe 3.0 x16, 3x PCIe 3.0 x1, 1x PCI
Graphiques intégrés	Intel HD Graphics, triple moniteur, HDMI 4K, DVI-D, D-Sub
Audio	Realtek ALC892 7.1 canaux HD
Réseau	Intel I219V Gigabit LAN
Stockage SATA	6x SATA3 6Gb/s, support RAID 0/1/5/10
Stockage M.2	2x Ultra M.2 (PCIe Gen3 x4 / SATA3)
USB panneau arrière	5x USB 3.0 Type-A, 1x USB 3.0 Type-C
USB internes	2x embases USB 2.0 (4 ports), 1x embase USB 2.0 (1 port), 1x embase USB 3.0 (2 ports)
Connecteurs internes	1x COM, 1x TPM, 1x intrusion châssis, 1x audio panneau avant, 2x Thunderbolt AIC
BIOS	UEFI AMI avec interface graphique multilingue
Surveillance matérielle	Températures, tensions, vitesse ventilateurs
Système d'exploitation compatible	Windows 10 64-bit (7e gen), Windows 10/8.1/7 (6e gen)
Certifications	FCC, CE, WHQL, RCM, BSMI, ErP/EuP
Alimentation requise	Connecteur ATX 24 broches + 12V 8 broches
Facteur de forme	ATX
Contenu de l'emballage	Carte mère, guide rapide, CD, 2 câbles SATA, panneau E/S, 3 vis M.2 (optionnel)

FOIRE AUX QUESTIONS - Z270 Pro4 ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock Z270 Pro4 ?

Cette carte mère supporte les processeurs Intel Core i7/i5/i3/Pentium/Celeron des 7e et 6e générations (socket LGA1151). Elle est compatible avec les processeurs débloqués de la série K et prend en charge l'overclocking via BCLK Full-range.

Combien de slots mémoire DDR4 possède-t-elle ?

La carte mère dispose de 4 slots DDR4, permettant une configuration double canal. Elle supporte jusqu'à 64 Go de mémoire non ECC, avec des fréquences allant jusqu'à DDR4-3733+ en overclocking.

Quel est le chipset de cette carte mère ?

Le chipset est l'Intel Z270, qui offre des fonctionnalités avancées comme le support de l'overclocking, des technologies de stockage Intel Optane et Rapid Storage.

Prend-elle en charge la technologie CrossFire ?

Oui, elle supporte AMD Quad CrossFireX et CrossFireX grâce à ses deux slots PCIe 3.0 x16 (mode x16 et x4).

Comment effacer le CMOS ?

Pour effacer le CMOS, éteignez l'ordinateur et débranchez le cordon d'alimentation. Utilisez un capuchon de cavalier pour court-circuiter les broches 2 et 3 du cavalier CLRMOS1 pendant 5 secondes, puis remettez le capuchon en position par défaut.

Quels connecteurs d'alimentation sont nécessaires ?

La carte mère nécessite un connecteur d'alimentation ATX 24 broches et un connecteur ATX 12V 8 broches. Une alimentation 4 broches peut être utilisée sur le connecteur 8 broches en branchant sur les broches 1 et 5.

Est-elle compatible avec Windows 7 ?

Oui, pour les processeurs de 6e génération, Windows 7 32/64 bits est supporté. Pour les processeurs 7e génération, seul Windows 10 64 bits est officiellement supporté. L'installation de Windows 7 nécessite un disque modifié avec les pilotes xHCI intégrés.

Quelles sont les sorties vidéo disponibles ?

La carte mère offre trois sorties graphiques : D-Sub, DVI-D et HDMI. Le port HDMI supporte une résolution 4K (4096x2160) à 24 Hz. Elle permet une configuration triple moniteur.

Comment brancher le panneau avant ?

Branchez les câbles du panneau avant sur l'embase PANNEAU1 (9 broches) en respectant le brochage : PWRBTN pour l'alimentation, RESET pour la réinitialisation, PLED pour le voyant d'alimentation et HDLED pour l'activité du disque dur.

Que faire si le système ne démarre pas ?

Vérifiez les connexions d'alimentation (24 broches et 8 broches), la compatibilité du processeur et de la mémoire. Essayez d'effacer le CMOS via le cavalier CLRMOS1. Assurez-vous que le BIOS est à jour et que les composants sont correctement installés.

MODE D'EMPLOI Z270 Pro4 ASROCK

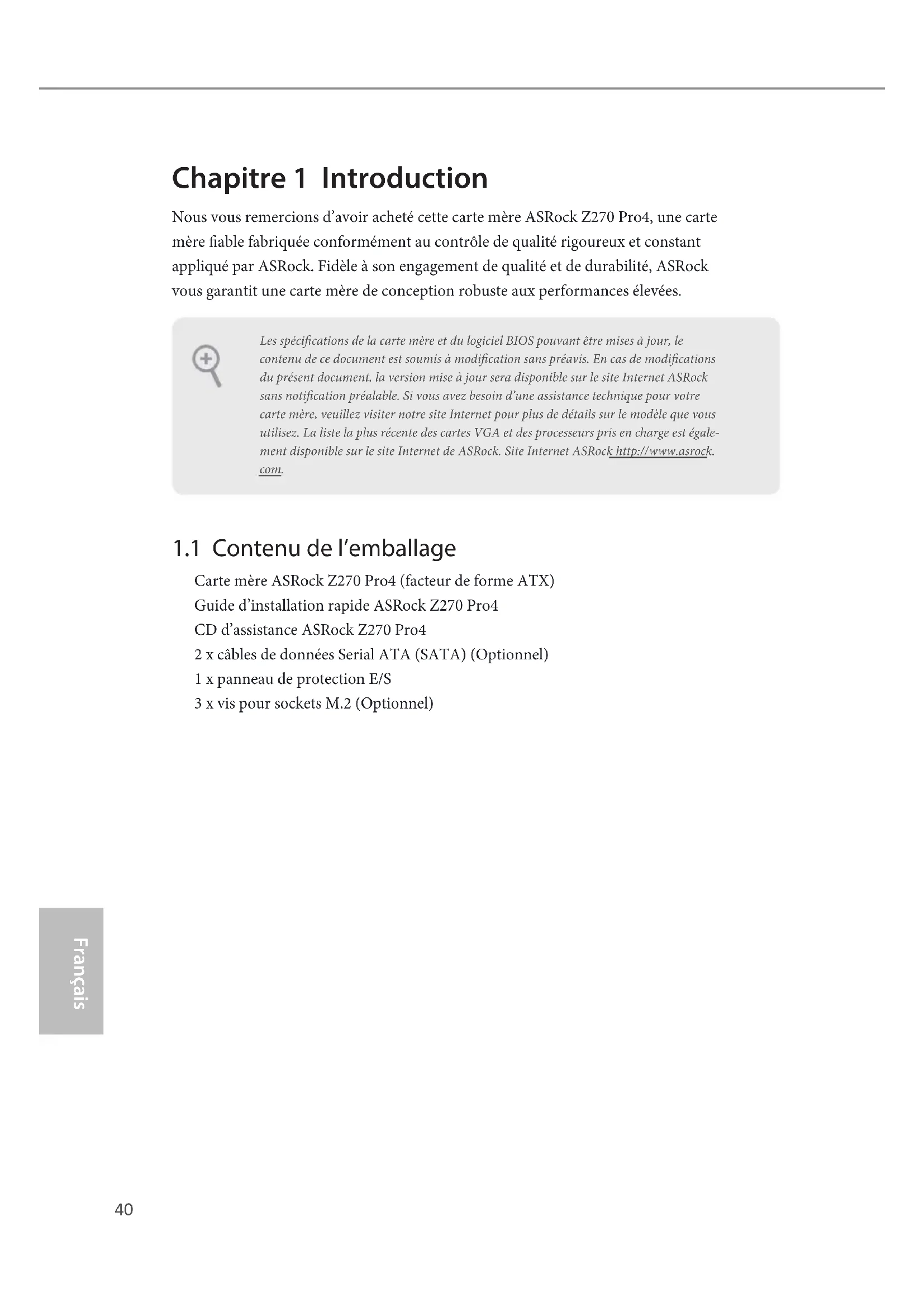

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock Z270 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock Z270 Pro4 (facteur de forme ATX)

Guide d'installation rapide ASRock Z270 Pro4

CD d'assistance ASRock Z270 Pro4

2 x câbles de données Serial ATA (SATA) (Optionnel)

1 x panneau de protection E/S

3 x vis pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme	Facteur de forme ATX
Processeur	Prend en charge les 7^ème et 6^ème Générations de processeursIntel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)Digi Power designAlimentation à 8 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l’overclocking ASRock BCLK Full-range
Chipset	Intel' Z270
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECCDDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133* La fréquence mémoire 3733+(OC) peut uniquement être atteinte lorsqu’un unique module mémoire est installé (mémoire à canal unique).* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d’ASRock pour de plusamples informations. (http://www.asrock.com/)** 7^ème Génération de CPU Intel® prend en charge DDR4 jusqu’à 2400 ; la 6^ème Génération de CPU Intel® prend en charge DDR4 jusqu’à 2133.Prend en charge les modules mémoire UDIMM ECC(fonctionne en mode non-ECC)Capacité max. de la mémoire système : 64GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM
Fente d’expansion	2 x fentes PCI Express 3.0 x 16 (PCIE2 : mode x16 ; PCIE4 : mode x4)** Prend en charge les SSD NVMe comme disques de démarrage* Si la fente PCIE5 ou PCI est occupée, la fente PCIE4 fonctionnera en mode x2.3 x fentes PCI Express 3.0 x 1 (Flexible PCIe)1 x fente PCIPrend en charge AMD Quad CrossFireXTM et CrossFireXTM1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230

Graphiques

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

Prend en charge la technologie Intel® HD Graphics Built-in

Visuals : Intel ^ Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel ^ InTru ^TM 3D, Intel ^ Clear Video HD Technology, Intel ^ Insider ^TM , Intel ^* HD Graphics Gen9 LP, DX11.3, DX12

Codage/Décodage HWA : VP8, HEVC 8b, VP9, HEVC 10b (Pour la 7^ème Génération de CPU Intel ^® )

Codage/Décodage HWA : VP8, HEVC 8b ; Codage/Décodage GPU/SW : VP9, HEVC 10b (Pour la 6^ème Génération de CPU Intel ^e )

Mémoire partagée max. 1024 Mo

* La taille de la mémoire partagée maximale peut varier selon les différents systèmes d'exploitation.

Trois options de sortie graphique : D-Sub, DVI-D et HDMI

Prend en charge la configuration à triple moniteurs

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI

(un moniteur compatible HDMI est requis)

Prend en charge HDCP via ports DVI-D et HDMI

Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI

Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)

*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

Compatible audio Blu-ray Premium

Protection contre les surtensions (Protection complète contre les pics ASRock)

Capuchons ELNA Audio

Réseau	Gigabit LAN 10/100/1000 Mo/sGiga PHY Intel® I219VPrend en charge la fonction Wake-On-LANProtection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)Prend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE
Connectique du panneau arrière	2 x ports antenne1 x port souris/clavier PS/21 x port D-Sub1 x port DVI-D1 x port HDMI5 x ports USB 3.0 type A (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port USB 3.0 type C (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15 et Intel Smart Response), NCQ, AHCI et Hot Plug** Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_5 est désactivé.* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**** Prend en charge Intel® OptaneTM Technology** Prend en charge les SSD NVMe comme disques de démarrage** Prend en charge le kit ASRock U.2

Connecteur

1 x embase pour port COM

1 x embase TPM

1 x embase d'intrusion châssis

1 x prise DEL d'alimentation et haut-parleur

1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

2 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)

1 x connecteur pour ventilateur de châssis optionnel/pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).

* CHA_FAN2 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d'alimentation ATX 24 broches

1 x connecteur d'alimentation 12 V 8 broches

1 x connecteur audio panneau frontal

1 x connecteur Thunderbolt AIC (5 broches)

1 x connecteur Thunderbolt AIC (10 broches)

* Une seule carte AIC Thunderbolt est prise en charge.

3 x embases USB 2.0 (5 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d'interface graphique multilingue

Compatible ACPI 6.0 Wake Up Events Compatible SMBIOS 2.7

Réglage de la tension CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL

Surveillance du matériel

Détection de température CPU / châssis / châssis optionnel/pompe à eau

Tachymètre du ventilateur de CPU / châssis / châssis optionnel/pompe à eau

Ventilateur silencieux de CPU / châssis / châssis optionnel/ pompe à eau (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU)

	Contrôle simultané des vitesses du ventilateur de CPU / châssis / châssis optionnel/pompe à eauDétection CHASSIS OUVERTSurveillance de la tension d'alimentation : +12V, +5V, +3,3V,CPU Vcore, DRAM, VPP, PCH 1,0V, VCCIO, VCCSA, VC-CST
Système d'exploitation	Microsoft® Windows® 10 64 bits (Pour la 7^ème Génération de CPU Intel®)Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64 bits (Pour la 6^ème Génération de CPU Intel®)* Pour installer Windows® 7, un disque d'installation modifié avec les pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous à la page 166 pour des instructions plus détaillées.* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails : http://www.asrock.com
Certifications	FCC, CE, WHQL, RCM, BSMIERp/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short

Open

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1, No. 21)

Fonction Clear CMOSPar défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broch- es) (voir p.1, No. 14)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 15)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

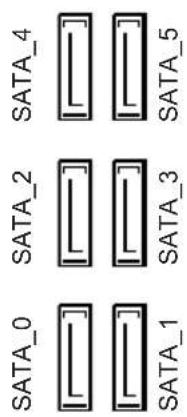

Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 13) (SATA3_1: voir p.1, No. 12) (SATA3_2: voir p.1, No. 11) (SATA3_3: voir p.1, No. 10) (SATA3_4: voir p.1, No. 9) (SATA3_5: voir p.1, No. 8)

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. * Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_5 est désactivé. * Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

Embases USB 2.0 (USB_3_4 à 9 broches) (voir p.1, No. 18) (USB_5_6 à 9 broches) (voir p.1, No. 19)

Cette carte mère comprend deux embases USB 2.0. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 2.0 (USB_7 à 4 broches) (voir p.1, No. 20)

Cette carte mère comprend une embase USB 2.0. Chaque embase peut prendre en charge un port.

Embases USB 3.0 (USB3_3_4 à 19 broches) (voir p.1, No. 7)

En plus des six ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 25)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 17) (CHA_FAN2 à 4 broches) (voir p.1, No. 2)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur ventilateur châssis / ventilateur pompe à eau (CHA_FAN3/W_PUMP à 4 broches) (voir p.1, No. 16)		Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.
Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 5)		Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6)		Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)		Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase pour port série (COM1 à 9 broches) (voir p.1, No. 24)Embase d'intrusion châssis(CI1 à 2 broches)(voir p.1, No. 22)		Cette embase COM1 prend en charge un module de port série.Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d'intrusion.
Embase TPM(TPMS1 à 17 broches)(voir p.1, No. 23)		Ce connecteur prend en charge un module TPM (Trusted Plat-form Module - Module de plate-forme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Connecteur Thunderbolt AIC(TB2 à 5 broches)(voir p.1, No. 26)		Veuillez connecter une carte d'extension ThunderboltTM (AIC) à ce connecteur via le câble GPIO.

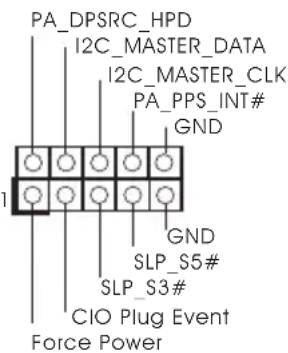

Embase Thunderbolt AIC(TB1 à 10 broches)(voir p.1, No. 27)		Veuillez connecter une carte d'extension ThunderboltTM (AIC) à ce connecteur via le câble GPIO.
