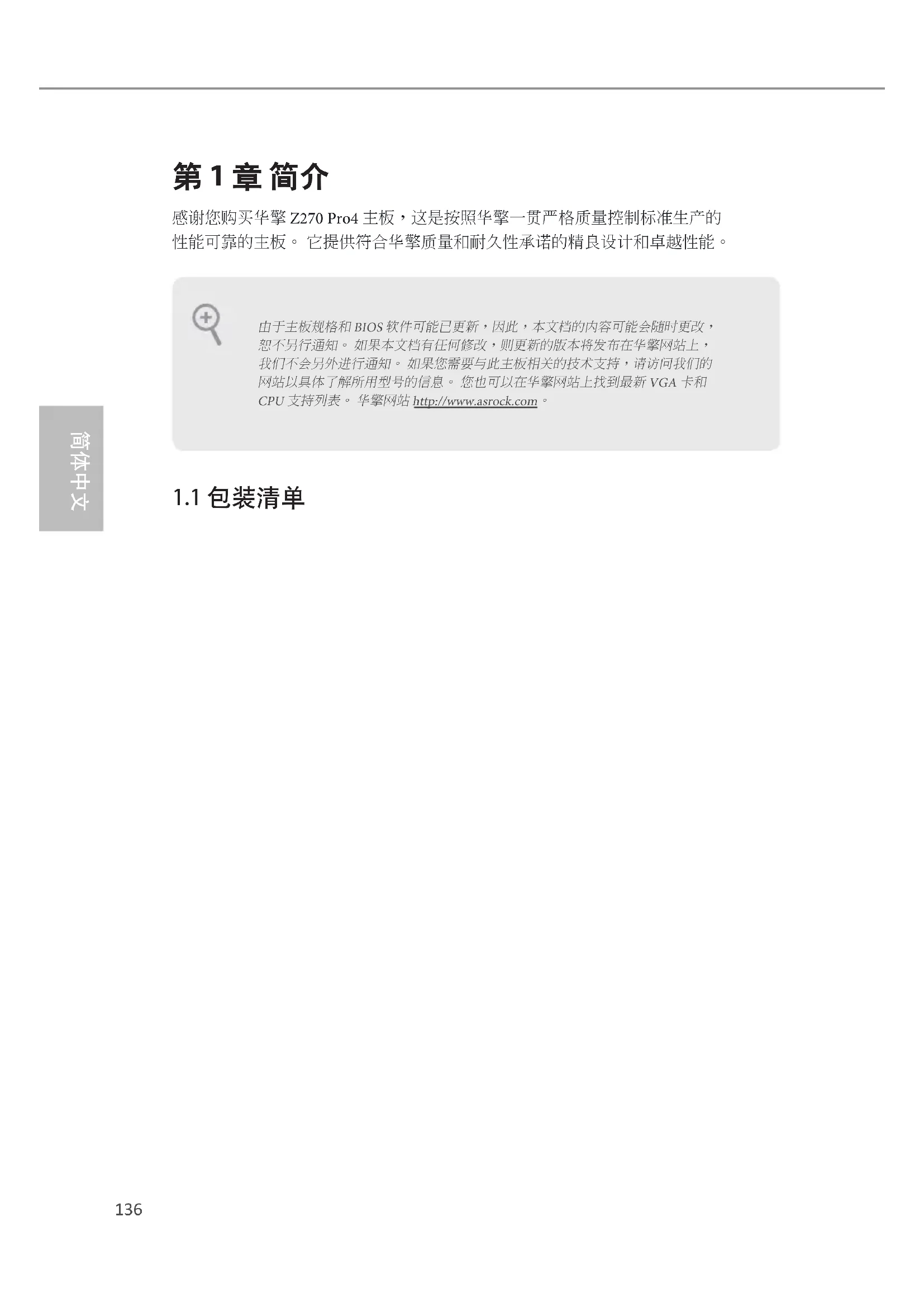

第 1 章 简介 感谢您购买华擎 Z270 Pro4 主板，这是按照华擎一贯严格质量控制标准生产的 性能可靠的主板。 它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

• 华擎 Z270 Pro4 主板（ATX 规格尺寸）

• 2 x 串行 ATA (SATA) 数据线（选购）

• 3 x 螺丝（供 M.2 插座使用）（选购） 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。 如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。137 Z270 Pro4

• 支持第 7 代和第 6 代 Intel® Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持华擎 BCLK 全范围超频 Chipset

• 支持 DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800( OC)/2400**/2133 非 ECC，非缓冲内存

• 仅在安装单个内存模块（单通道内存）时才能实现 3733+(OC) 内存频率。

• 请参阅华擎网站上的 Memory Support List（内存支持列表） 了解详情。 (http://www.asrock.com/) ** 第 7 代 Intel® CPU 支持 DDR4 最高达 2400，第 6 代 Intel® CPU 支持 DDR4 最高达 2133。

• 支持 ECC UDIMM 内存模块（非 ECC 模式操作）

• 如果 PCIE5 插槽或 PCI 插槽被占用，PCIE4 插槽将在 x2 模式

• 支持 AMD Quad CrossFireX

• 1 x M.2 Socket (Key E)，支持类型 2230 WiFi/BT 模块138

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效 和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru

• HWA 编码 / 解码 : VP8, HEVC 8b, VP9, HEVC 10b ( 适用于 第 7 代 Intel® CPU)

• HWA 编码 / 解码 : VP8 , HEVC 8b; GPU/SW 编码 / 解码 : VP9, HEVC 10b ( 适用于第 6 代 Intel® CPU)

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，24Hz 时最大分辨率可达 4K x 2K (4096x2160)/30Hz 时可达 (3840x2160)

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR。 （需要符合规格的 HDMI 监视器）

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

• 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过音 频驱动程序启用多通道音频功能。

• 5 x USB 3.0 类型 A 端口（支持 ESD 保护，即华擎全防护）

• 1 x USB 3.0 类型 C 端口（支持 ESD 保护，即华擎全防护）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风

• 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。

• 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

• 1 x 超级 M.2 接口 (M2_1)，支持 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**

• 1 x 超级 M.2 接口 (M2_2)，支持 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）** ** 支持 Intel® Optane

Technology ** 支持 NVMe SSD 用作启动盘 ** 支持华擎 U.2 套件140

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

• 2 x 机箱风扇接口（4 针）（智能风扇速度控制）

• 1 x 机箱可选 / 水泵风扇接口（4 针）（智能风扇速度控制）

• 机箱可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

• CHA_FAN2 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

• 3 x USB 2.0 接脚（支持 5 个 USB 2.0 端口，支持 ESD 保护，

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持 ESD 保护，

• AMI UEFI Legal BIOS，支持多语言 GUI

• CPU / 机箱 / 机箱可选 / 水泵温度感测

• CPU / 机箱 / 机箱可选 / 水泵风扇转速计

• CPU/ 机箱 / 机箱可选 / 水泵静音风扇（根据 CPU 温度自动

• CPU/ 机箱 / 机箱可选 / 水泵风扇多种速度控制

• 电压监控： +12V、+5V、+3.3V、CPU Vcore、DRAM、

• 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文 件的经修改的安装盘。 请参考第 166 页了解详情。

• 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 :http://www.asrock.com

• ErP/EuP 支持（需要支持 ErP/EuP 的电源） 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”， 或使用第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件 和设备造成损坏。 执行这项工作您应自担风险和自己承担费用。 我们对由于超 频而造成的损坏概不负责。

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com142

此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果 这些针脚上没有装跳线帽，跳线 “开路”。 此图显示 3 针跳线，当跳线帽装在 针脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 21 个） CLRMOS1 允许您清除 CMOS 中的数据。 要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。 等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。 但是，请勿在更新 BIOS 后立即清

除 CMOS。 如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系

统，并在关闭后再执行清除 CMOS 操作。 请注意，密码、日期、时间和用户 默认配置文件只在卸下 CMOS 电池后才会被清除。 清除 CMOS默认 如果您清除 CMOS，机箱打开会被检测到。 请将 BIOS 选项“Clear Status”（清 除状态）调整为清除前一个机箱侵入状态的记录。143 Z270 Pro4

(9 针 PANEL1) （见第 1 页， 第 14 个）

GND PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动， 按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系

统处在 S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时，

此 LED 熄灭。 HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时， 此 LED 亮起。 前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源开关、重置开 关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此 接脚时，确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。144

电源 LED 和扬声器接脚 (7 针 SPK_PLED1) （见第 1 页，第 15 个） 请将机箱电源 LED 和

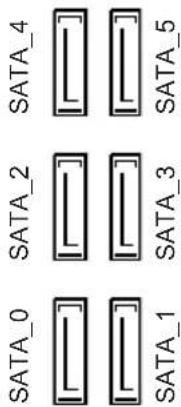

串行 ATA3 接口 (SATA3_0: 见第 1 页， 第 13 个） (SATA3_1: 见第 1 页， 第 12 个） (SATA3_2: 见第 1 页，第 11 个） (SATA3_3: 见第 1 页，第 10 个） (SATA3_4: 见第 1 页，第 9 个） (SATA3_5: 见第 1 页，第 8 个） 这六个 SATA3 接口支持 最高 6.0 Gb/s 数据传输

• 如果 M2_1 被 SATA 型 M.2 设备占用， SATA3_5 将被禁用。

• 如果 M2_2 被 SATA 型 M.2 设备占用， SATA3_0 将被禁用。

USB 2.0 接脚 (9- 针 USB_3_4) （见第 1 页，第 18 个） （9- 针 USB_5_6） （见第 1 页，第 19 个） 此主板上有 2 个 USB 2.0 接脚。 每个 USB 2.0 接

USB 2.0 接脚 (4 针 USB_7) （见第 1 页，第 20 个） 此主板上有一个 USB 2.0 接脚。 每个接脚可以支

USB 3.0 接脚 (19 针 USB3_3_4) （见第 1 页，第 7 个） 除 I/O 面板上的六个 USB 3.0 端口外，此主板 上还有一个接脚。 每个 USB 3.0 接脚可以支持两

(9 针 HD_AUDIO1) （见第 1 页，第 25 个）

(4 针 CHA_FAN1) （见第 1 页， 第 17 个） (4 针 CHA_FAN2) （见第 1 页， 第 2 个）

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风） 选项卡，调整 “Recording Volume”（录音音量）。

PUMP) （见第 1 页， 第 16 个）

CPU 风扇接口 (4 针 CPU_FAN1) （见第 1 页， 第 5 个） 此主板提供 4 针 CPU 风

如果您打算连接 3 针 CPU 风扇，请将它连接 到针脚 1-3。 ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 6 个） 此主板提供 24 针 ATX 电源接口。 要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 (8 针 ATX12V1) （见第 1 页，第 1 个） 此主板提供 8 针 ATX 12V 电源接口。 要使用 4 针 ATX 电源，请沿针 脚 1 和针脚 5 插接它。

(9 针 COM1) （见第 1 页，第 24 个） 此 COM1 接脚支持串行

机箱侵入接脚 (2 针 CI1) （见第 1 页，第 22 个） 此主板支持 CASE OPEN（机 箱打开）检测功能 - 检测机箱 盖是否拆下。 此功能需要采用

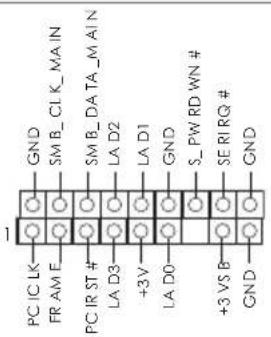

TPM 接脚 (17 针 TPMS1) （见第 1 页，第 23 个） 此接口支持 Trusted Platform Module（信任平台模块， TPM）系统，可以安全地存储 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 安全，保护数字身份和确保平

underbolt AIC 接口 （5- 针 TB2） （见第 1 页，第 26 个）

请利用 GPIO 线将 underbolt ™扩展卡 (AIC) 连

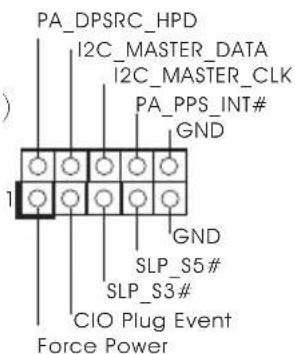

underbolt AIC 接脚 （10- 针 TB1） （见第 1 页，第 27 个） SLP_S5# GND

GND 请利用 GPIO 线将 underbolt ™扩展卡 (AIC) 连

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。149 Z270 Pro4

第 1 章 簡介 感謝您購買華擎 Z270 Pro4 主機板，本主機板經華擎嚴格品管製作，是一套讓 人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合華擎對品

• 華擎 Z270 Pro4 主機板（ATX 尺寸）

• 3 x 螺絲（適用於 M.2 插座）（選用） 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的 特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網 站 http://www.asrock.com。150

i7/i5/i3/Pentium®/Celeron® 處理器（插座 1151）

• 支援 DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/280 0(OC)/2400**/2133 非 ECC、無緩衝記憶體

• 安裝單一記憶體模組 ( 單通道記憶體 ) 時才能達到 3733+(OC) 記憶體頻率。

更多資訊，請參閱華擎網站上的記憶體支援表。 (http:// www.asrock.com/) ** 第 7 代 Intel® CPU 支援最高 2400 DDR4；第 6 代 Intel® CPU 支援最高 2133 DDR4。

• 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 )

• 若已佔用 PCIE5 插槽或 PCI 插槽，PCIE4 插槽將以 x2 模式

• 1 x M.2 插座 (Key E)，支援 Type 2230 WiFi/BT 模組151 Z270 Pro4

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru

• HWA 編碼 / 解碼： VP8、HEVC 8b、VP9、HEVC 10b ( 適 用於第 7 代 Intel® CPU)

• HWA 編碼 / 解碼： VP8、HEVC 8b；GPU/SW 編碼 / 解碼： VP9、HEVC 10b ( 適用於第 6 代 Intel® CPU)

• 最大共用記憶體的大小可能會隨著作業系統的不同而改變。

• 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p 藍光 (BD) 播放

• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

• 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組， 並透過音訊驅動程式啟用多聲道音訊功能。

• 1 x USB 3.0 Type-C 連接埠（支援靜電保護（華擎全防護））

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 線路輸入／前置喇叭／麥克風

• 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、 RAID 5、RAID 10、Intel 快速儲存技術 15 及 Intel 智慧反 應技術）、NCQ、AHCI 及熱插拔 *

• 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。

• 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

• 1 x Ultra M.2 插座 (M2_1)，支援 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **

• 1 x Ultra M.2 插座 (M2_2)，支援 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 ** ** 支援 Intel® Optane

** 支援 NVMe SSD 作為開機磁碟 ** 支持華擎 U.2 套件153 Z270 Pro4

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

• 2 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制）

• 機殼選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功

• 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN2。

• 僅支援一張 underbolt AIC 卡。

• 機殼選購／機殼／水冷幫浦靜音風扇（依 CPU 溫度自動 調整機殼風扇速度）154

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore、DRAM、

• Microso® Windows® 10 64 位元 ( 適用於第 7 代 Intel® CPU)

• Microso® Windows® 10 64 位元／ 8.1 64 位元／ 8 64 位元／ 7 64 位元 ( 適用於第 6 代 Intel® CPU)

• 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光 碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。 如需詳細說明， 請查看第 166 頁。

• 關於最新 Windows® 10 驅動程式的詳細資訊，請瀏覽華擎網 站：http://www.asrock.com

• ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、 採用自由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定 性，或者甚至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成 本。 我們對於因超頻所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com155 Z270 Pro4

圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若 沒有跳線帽套在針腳上，該跳線為「開啟」。 圖例顯示當 3-pin 跳線的跳線蓋 套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRMOS1) （請參閱第 1 頁，編號 21） 您可利用 CLRMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預設 設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後， 請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。 不過，請不要在更

新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須

先重新啟動系統，然後於進行清除 CMOS 動作前關機。 請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。 清除 CMOS預設 若您清除 CMOS，可能會偵測到機殼開啟。 請調整 BIOS 選項「清除狀態」，清 除先前機殼防護狀態的紀錄。156

(9-pin PANEL1) （請參閱第 1 頁， 編號 14）

GND PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方

RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。

系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機

(S5) 時，LED 會熄滅。 HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮

各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電 源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排 針時，請確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。157 Z270 Pro4

電源 LED 及喇叭排針 (7-pin SPK_PLED1) （請參閱第 1 頁，編號 15） 請將機殼電源 LED

Serial ATA3 接頭 (SATA3_0: 請參閱第 1 頁，編號 13） (SATA3_1: 請參閱第 1 頁，編號 12） (SATA3_2: 請參閱第 1 頁，編號 11） (SATA3_3: 請參閱第 1 頁，編號 10） (SATA3_4: 請參閱第 1 頁，編號 9） (SATA3_5: 請參閱第 1 頁，編號 8） 這六組 SATA3 接頭

置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料傳輸率。

• 若 M2_1 為 SATA 類型的 M.2 裝置

• 若 M2_2 為 SATA 類型的 M.2 裝置

SATA3_0。 USB 2.0 排針 (9-pin USB_3_4) （請參閱第 1 頁，編號 18） (9-pin USB_5_6) （請參閱第 1 頁，編號 19）

組 USB 2.0 排針。 各 USB 2.0 排針皆可

USB 2.0 排針 (4-pin USB_7) （請參閱第 1 頁，編號 20）

USB 3.0 排針 (19-pin USB3_3_4) （請參閱第 1 頁，編號 7） 除了 I/O 面板上的 六個 USB 3.0 連接埠

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 25）

(4-pin CHA_FAN1) （請參閱第 1 頁， 編號 17） (4-pin CHA_FAN2) （請參閱第 1 頁， 編號 2）

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整

(4-pin CHA_FAN3/W_ PUMP) （請參閱第 1 頁， 編號 16）

CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 5） 本主機板配備 4-Pin CPU 風扇 ( 靜音風 扇 ) 接頭。 若您計 畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。 ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 6）

24-pin ATX 電源接 頭。 若要使用 20- pin ATX 電源供應 器，請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 1）

4-pin ATX 電源供應 器，請插入 Pin 1 及 Pin 5。

(9-pin COM1) （請參閱第 1 頁，編號 24） 此 COM1 排針支援

(2-pin CI1) （請參閱第 1 頁，編號 22） 本主機板支援「機殼開啟」 偵測功能，可偵測機殼外 蓋是否遭移除。 若要使用 本功能，機殼必須採用機

TPM 排針 (17-pin TPMS1) （請參閱第 1 頁，編號 23） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存 金鑰、數位憑證、密碼及 資料的安全。 TPM 系統也 能強化網路安全、保護數 位身分並確定平台完整性。 underbolt AIC 接頭 (5-pin TB2) （請參閱第 1 頁，編號 26）

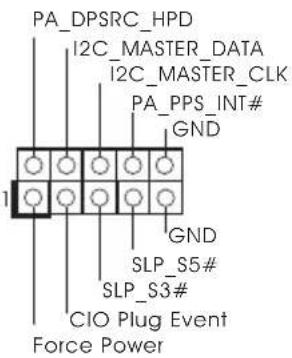

請透過 GPIO 纜線將 underbolt ™ 附加介面卡 (AIC) 接至此接頭。 underbolt AIC 排針 (10-pin TB1) （請參閱第 1 頁，編號 27） SLP_S5# GND

GND 請透過 GPIO 纜線將 underbolt ™ 附加介面卡 (AIC) 接至此接頭。
