第 1 章 はじめに ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボー ドであるASRock Z270 Pro4 マザーボードをお買い上げいただきありがとうござい ます。 ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れた パフォーマンスを提供します。
- ASRock Z270 Pro4 マザーボード(ATX フォームファクター)
- ASRock Z270 Pro4 クイックインストールガイド
- ASRock Z270 Pro4 サポート CD
- 2 x シリアルATA(SATA)データケーブル(オプション)
- 3 x M.2 ソケット用ねじ (オプション) マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるようになります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ さい。 ASRock のウェブサイトでは、最新のVGA カードおよびCPU サポート一覧 もご覧になれます。 ASRock ウェブサイト http://www.asrock.com. ユーザーマニュアル125 Z270 Pro4
- 第 7 世代および第 6 世代 Intel® Core
i7/i5/i3/Pentium®/ Celeron® プロセッサーに対応(ソケット 1151)
- Intel® ターボブースト2.0 テクノロジーをサポート
- Intel® K シリーズ アンロック CPU に対応
- ASRock BCLK フルレンジオーバークロッキングに対応 Chipset
- デュアルチャンネル DDR4 メモリテクノロジー
- DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800( OC)/2400**/2133 ノン ECC、アンバッファードメモリに対応
- 3733+(OC) メモリ周波数を達成できるのは、シングルメモリモ ジュールが取り付けられている場合だけです(シングルチャンネ
- 詳細については、ASRock ウェブサイトのメモリーサポート一覧
参照してください。 (http://www.asrock.com/) ** 第7 世代 Intel® CPU は最大 2400 までの DDR4 に対応します。
6 世代 Intel® CPU は最大 2133 までの DDR4 に対応します。
- ECC UDIMM メモリモジュールに対応(non-ECC モードで動
- Intel® エクストリームメモリプロファイル(XMP)2.0 に対応
- DIMM スロットに 15 μゴールドコンタクトを採用
- 2 x PCI Express 3.0 x16 スロット(PCIE2:x16 モード、PCIE4:x4
- 起動ディスクとして NVMe SSD に対応
- PCIE5 スロットまたは PCI スロットが使用されている場合は、 PCIE4 スロットは 2 倍モードで動作します。
- 3 x PCI Express 3.0 x1 スロット(Flexible PCIe)
- 1 x M.2 ソケット ( キー E)、タイプ 2230 WiFi/BT モジュールに 対応126
- Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。
- Intel®HD グラフィックス内蔵ビジュアルをサポート: AVC、 MVC (S3D) および MPEG-2 Full HW Encode1 が装備された Intel® クイック・シンク・ビデオ、Intel® InTru
3D, Intel® クリアー ・ビデオ HD テクノロジー、Intel® Insider
- HWA エンコード/デコード: VP8、HEVC 8b、VP9、HEVC 10b(第 7 世代 Intel® CPU 向け)
- HWA エンコード/ デコード: VP8 、HEVC 8b、GPU/SW エンコ ード/ デコード: VP9、HEVC 10b(第 6 世代 Intel® CPU 向け)
- 最大共有メモリのサイズはオペレーティングシステムによって 異なることがあります。
- 3 つのグラフィックス出力オプション: D-Sub、DVI-D、HDMI
- DVI-D をサポート。最大解像度1920x1200 @60Hz
- D-Sub をサポート。最大解像度1920x1200 @60Hz
- HDMI ポートで、オートリップシンク、ディープカラー(12bpc)、 xvYCC、および、HBR(高ビットレートオーディオ)に対応 (HDMI 対応モニターが必要です)
- DVI-D ポートと HDMI ポートで HDCP に対応
- DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD)
- 7.1 CH HD オーディオ、コンテンツプロテクション付き(Realtek ALC892 オーディオコーデック) *7.1 CH HD オーディオを設定するためには、HD フロントパネル のオーディオモジュールを使用し、オーディオドライバを通してマ ルチチャンネルオーディオ機能を有効にする必要があります。
- プレミアム・ブルーレイ・オーディオ・サポート
- サージ保護に対応(ASRock 完全スパイク保護)
- ELNA 製オーディオコンデンサ127 Z270 Pro4
- Wake-On-LAN(ウェイク オン ラン)に対応
- 雷/ 静電気放電(ESD)保護に対応(ASRock 完全スパイク保護)
- エネルギー効率のよいイーサネット802.3az をサポート
- 1 x PS/2 マウス/ キーボードポート
- 5 x USB 3.0 Type-A ポート(静電気放電(ESD)保護に対応 (ASRock 完全スパイク保護))
- 1 x USB 3.0 Type-C ポート(静電気放電(ESD)保護に対応 (ASRock 完全スパイク保護))
- LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LEDとSPEED LED)
- HD オーディオジャック: ラインイン/ フロントスピーカー/ マ
- 6 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID 5、 RAID 10、Intel ラピッド・ストレージ・テクノロジー 15 および Intel スマート・レスポンステクノロジー)、NCQ、AHCI、および、 ホットプラグ機能に対応*
- SATA タイプ M.2 デバイスで M2_1 を使用している場合 は、 SATA3_5 は無効になります。
- SATA タイプ M.2 デバイスで M2_2 を使用している場合は、 SATA3_0 は無効になります。
- 1 x ウルトラ M.2 ソケット (M2_1)、タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) まで の M.2 PCI Express モジュールに対応*
- 1 x M.2 ソケット (M2_2)、タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応** ** Intel® Optane
** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応128
- 1 x シャーシイントルージョンヘッダー
- 1 x 電源 LED とスピーカーヘッダー
- 1 x CPU ファンコネクタ(4 ピン)
- CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対
- 2 x シャーシファンコネクタ(4 ピン)(スマートファン速度制御)
- 1 x シャーシ(オプション)/ ウォーターポンプファンコネクタ(4 ピン)(スマートファン速度制御)
- シャーシ(オプション)/ウォーターポンプファンは最大 1.5A (18W) の出力のウォータークーラーに対応します。
- CHA_FAN2 は 3 ピンまたは 4 ピンファンが使用されているかど うかを自動検出できます。
- 1 x 24 ピン ATX 電源コネクタ
- 1 x underbolt AIC コネクタ (5 ピン)
- 1 x underbolt AIC コネクタ (10 ピン)
- 1 つの underbolt AIC カードのみをサポートします
- 3 x USB 2.0 ヘッダー(5 個の USB 2.0 ポートに対応)(静電気放 電(ESD)保護に対応(ASRock 完全スパイク保護))
- 1 x USB 3.0 ヘッダー(2 個の USB 3.0 ポートに対応)(静電気放 電(ESD)保護に対応(ASRock 完全スパイク保護)) BIOS 機能
- AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 準拠ウェイクアップイベント
- CPU / シャーシ / シャーシ(オプション)/ ウォーターポンプ温
- CPU / シャーシ / シャーシ(オプション)/ ウォーターポンプファ
- CPU / シャーシ / シャーシ(オプション)/ ウォーターポンプ静音 ファン(CPU 温度に合わせてシャーシファン速度を自動調整)129 Z270 Pro4
- CPU / シャーシ / シャーシ(オプション)/ ウォーターポンプファ
- Microso® Windows® 10 64-bit(第 7 世代 Intel® CPU 向け)
- Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit(第 6 世代 Intel® CPU 向け)
- Windows® 7 OS をインストールするために、xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必要 です。 詳しい説明については166 ページを参照してください。
- 更新された Windows® 10 ドライバについては、ASRock のウェブ サイトで詳細をご確認ください: http://www.asrock.com
- FCC、CE、WHQL、RCM、BSMI
- ErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です) BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス クを伴いますのでご注意ください。 オーバークロックするとシステムが不安定に なったり、システムのコンポーネントやデバイスが破損することがあります。 ご自分 の責任で行ってください。 弊社では、オーバークロックによる破損の責任は負いか ねますのでご了承ください。
- 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com130
このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被 さっていない場合には、ジャンパーは「オープン」です。 この図は3ピンのジャンパー を表し、ジャンパーキャップがピン1 とピン2 に被さっているとき、これらのピンは
CMOS クリアジャンパー (CLRMOS1) (p.1、No. 21 参照) CLRMOS1 を使って CMOS 内のデータをクリアできます。 クリアして、デフォルト 設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、 電源から電源コードを抜いてください。 15 秒待ってから、ジャンパーキャップを 使って CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートします。 ただし、BIOS を アップデートした直後に、CMOS をクリアしないでください。 BIOS をアップデー ト後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOSクリアアクションを行う前にシャットダウンしてください。 パスワード、日付、 時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に のみ、消去されることにご注意ください。 CMOS のクリアデフォルト CMOS をクリアすると、ケースの開閉が検知されることがあります。 以前のシャーシ イントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status (ステータスの消去)」で調整してください。131 Z270 Pro4
1.4 オンボードのヘッダーとコネクター
システムパネルヘッダー (9 ピンパネル1) (p.1、No. 14 参照) 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステム
をこのヘッダーにセット します。 ケーブルを接続 するときには、ピンの+ と−に気をつけてくださ
GND PWRBTN(電源スイッチ): シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET(リセットスイッチ): シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、 コンピューターを再起動します。 PLED(システム電源LED): シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システ
ム稼働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムがS4 スリープ状態または電源オフ(S5)のときには、 LED はオフです。 HDLED(ハードドライブアクティビティLED): シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハー ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティ ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュール とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく 合致していることを確かめてください。 オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあ ります。132
(7 ピン SPK_PLED1) (p.1、No. 15 参照) シャーシ電源 LED と シャーシスピーカーをこ のヘッダーに接続してく

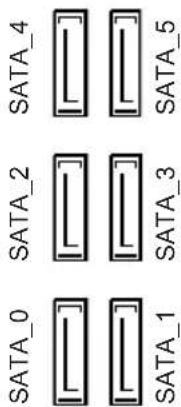

(SATA3_0: p.1、No. 13 参照) (SATA3_1: p.1、No. 12 参照) (SATA3_2: p.1、No. 11 参照) (SATA3_3: p.1、No. 10 参照) (SATA3_4: p.1、No. 9 参照) (SATA3_5: p.1、No. 8 参照) これら6 つのSATA3 コ ネクターは、最高6.0 Gb/
内部ストレージデバイス 用のSATA データケーブ
- SATA タイプ M.2 デバ イスで M2_1 を使用して いる場合は、 SATA3_5
- SATA タイプ M.2 デバ イスで M2_2 を使用して いる場合は、SATA3_0 は
USB 2.0 ヘッダー (9 ピン USB_3_4) (p.1、No. 18 参照) (9 ピン USB_5_6) (p.1、No. 19 参照)
2 つの USB 2.0 ヘッダー が装備されています。 各 USB 2.0 ヘッダーは、2 つ のポートをサポートでき
USB 2.0 ヘッダー (4 ピンUSB_7) (p.1、No. 20 参照) このマザーボードには 1 つの USB 2.0 ヘッダーが 装備されています。 それ ぞれのヘッダーは 1 つ
+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER DUMMY GND GND
USB 3.0 ヘッダー (19 ピン USB3_3_4) (p.1、No. 7 参照)
マザーボードには 1 つ のヘッダーが装備されて います。 各USB 3.0 ヘッ ダーは、2 つのポートを
(9 ピンHD_AUDIO1) (p.1、No. 25 参照) このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す
シャーシファンコネクタ (4 ピンCHA_FAN1) (p.1、No. 17 参照) (4 ピンCHA_FAN2) (p.1、No. 2 参照) ファンケーブルはファン コネクターに接続し、黒 線とアースピンを合わせ
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) をMIC2_L に接続します。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(GND) をアース(GND) に接続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディ オパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ ブで、「録音音量」を調整してください。
シャーシファン / ウォー ターポンプファンコネク
PUMP) (p.1、No. 16 参照) ファンケーブルはファン コネクターに接続し、黒線 とアースピンを合わせて
CPU ファンコネクタ (4 ピンCPU_FAN1) (p.1、No. 5 参照) このマザーボードは4 ピ ンCPUファン(静音ファン) コネクターを提供します。 3 ピンのCPU ファンを接 続する場合には、ピン1-3
ATX 電源コネクタ (24 ピンATXPWR1) (p.1、No. 6 参照) このマザーボードは24 ピ ンATX 電源コネクタを提 供します。 20 ピンのATX 電源を使用するには、ピ ン1と13 番に合わせて
(8 ピンATX12V1) (p.1、No. 1 参照) このマザーボードは8 ピ ンATX12V 電源コネク ターを提供します。 4 ピン のATX 電源を使用する には、ピン1と5 番に合 わせて接続してください。 シリアルポートヘッダー (9 ピンCOM1) (p.1、No. 24 参照) このCOM1 ヘッダーはシ リアルポートモジュール
(2 ピンCI1) (p.1、No. 22 参照) このマザーボードはシャーシカ バーが開けられたことを検知 する、ケース開閉検知機能をサ ポートします。 この機能には、 シャーシイントルージョン検知 設計されたシャーシが必要で

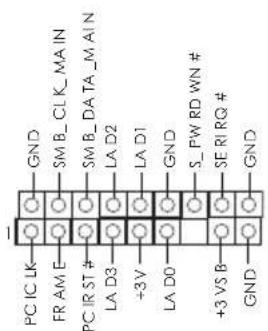

TPM ヘッダー (17 ピンTPMS1) (p.1、No. 23 参照) このコネクターはトラステッドプ ラットフォームモジュール(TPM) システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。 TPM システムはまた、ネッ トワークセキュリティを高め、デ ジタル証明書を保護し、プラッ トフォームの完全性を保証しま
(5 ピン TB2) (p.1、No. 26 参照)
GPIO ケーブルを使って、 underbolt ™ アドインカード (AIC)をこのコネクタに接続し

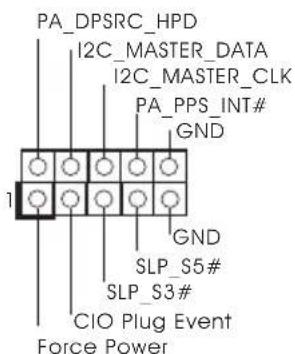

(10 ピン TB1) (p.1、No. 27 参照) SLP_S5# GND
GND GPIO ケーブルを使って、 underbolt ™ アドインカード (AIC)をこのコネクタに接続し
