РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z270 Pro4 ASROCK

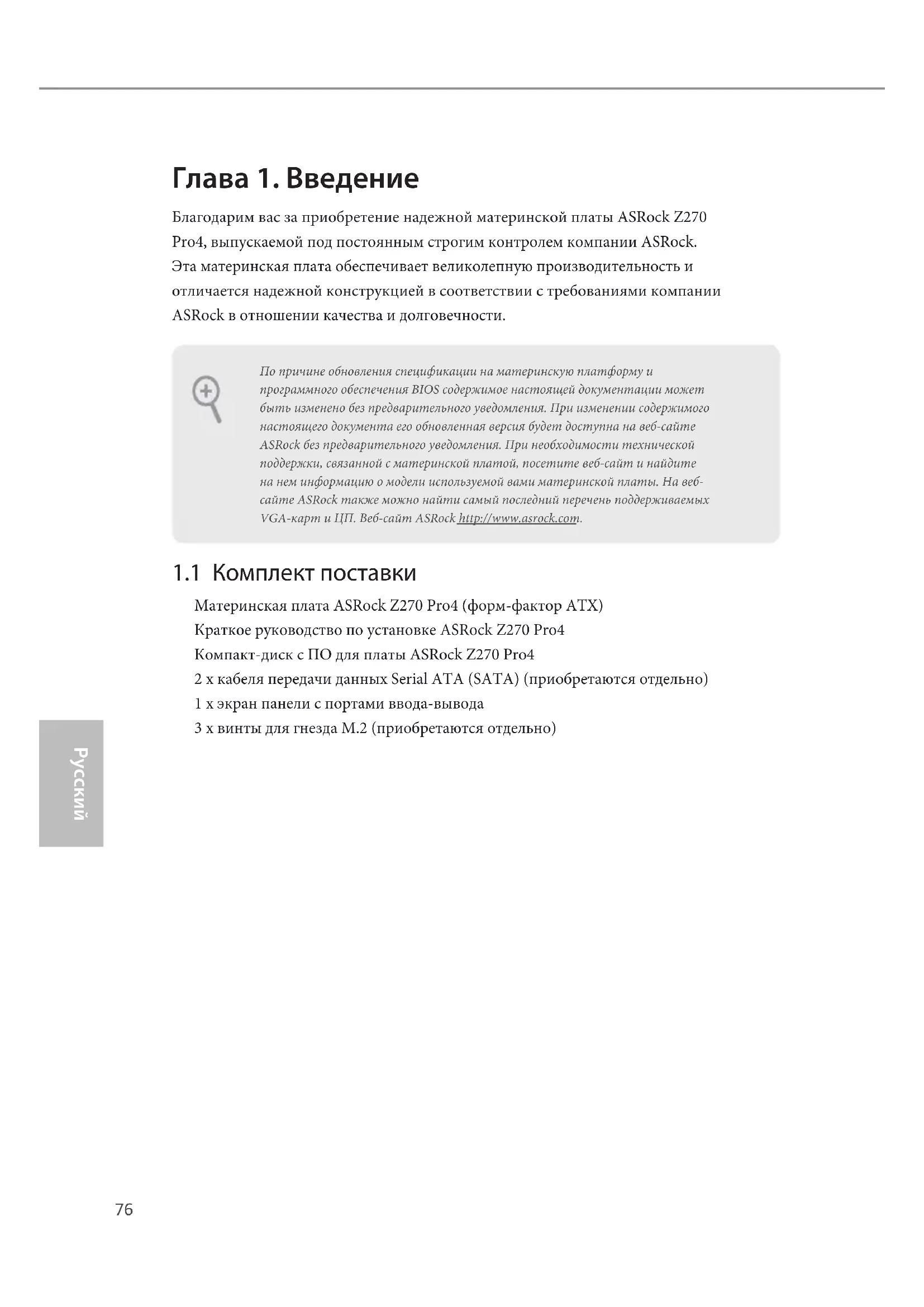

Благодарим вас за приобретение надежной материнской платы ASRock Z270 Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Материнская плата ASRock Z270 Pro4 (форм-фактор ATX)

Краткое руководство по установке ASRock Z270 Pro4

Компакт-диск с ПО для платы ASRock Z270 Pro4

2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

1 х экран панели с портами ввода-вывода

3 х винты для гнезда М.2 (приобретаются отдельно)

1.2. Технические характеристики

Платформа	Форм-фактор ATX
ЦП	Поддерживаются процессоры Intel® CoreTM 7/i5/i3/Pentium®/Celeron® (разъем 1151) 7-го и 6-го поколений.Digi Power designСистема питания 8Поддерживается технология Intel® Turbo Boost 2.0Поддержка процессоров Intel® серии К с разблокированным множителемПоддержка полного разгона процессора ASRock BCLK
Chipset	Intel® Z270
Память	Двухканальная память DDR44 х гнезда DDR4 DIMMПоддержка модулей памяти DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 не относящихся к ECC, небуферизованной памяти* Тактовая частота памяти 3733+(OC) может быть достигнута, только если установлен один модуль памяти (одноканальная память).* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)** ЦП Intel® 7-го поколения поддерживают память DDR4 с частотой до 2400 МГц; ЦП Intel® 6-го поколения поддерживают память DDR4 с частотой до 2133 МГц.Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)Максимальный объем ОЗУ: 64 Г6Поддерживается Intel® Extreme Memory Profile (XMP) 2.0 Гнезда DIMM с золочеными контактами 15мк
Слотрасширения	2 х Слоты PCI Express 3.0 x16 (PCIE2:режим x16;PCIE4:режим x4)** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.* Если слот PCIE5 или PCI занят, слот PCIE4 используется в режиме x2.3 х PCI Express 3.0 x1 разъем (Flexible PCIe)1 х гнездо PCIПоддержка AMD Quad CrossFireXTM и CrossFireXTM1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230

Графическая подсистема

Встроенный видеоадаптер Intel® HD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® HD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru™ 3D, технология Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics

Gen9 LP, DX11.3, DX12

Программно-аппаратное кодирование-декодирование: VP8, HEVC 8b, VP9, HEVC 10b (для ЦП Intel® 7-го поколения)

Программно-аппаратное кодирование-декодирование:

VP8, HEVC 8b. Кодирование-декодирование с помощью графического процессора и программных средств: VP9, HEVC 10b (для ЦП Intel® 6-го поколения)

Максимальный объем общей памяти: 1024 МБ

* Максимальный объем общей памяти зависит от операционной системы.

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддерживается HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30 Гц)

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI

(необходим HDMI-совместимый монитор)

Поддержка функции защиты HDCP через порты DVI-D и HDMI

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

Звук

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

*Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Поддержка Premium Blu-ray Audio

Защита от перенапряжения (ASRock Full Spike Protection) Конденсаторы для аудиосистем ELNA

ЛВС	Gigabit Ethernet 10/100/1000 Мбит/сGiga PHY Intel® I219VПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядов (ASRock Full Spike Protection)Поддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
Порты ввода-выводана заднейпанели	2 x антенных порта1 x порт PS/2 для мыши/клавиатуры1 x порт D-Sub1 x порт DVI-D1 x порт HDMI5 x порты USB 3.0 тип A с защитой от электростатического напряжения (ASRock Full Spike Protection)1 x порт USB 3.0 типа C с защитой от электростатических разрядов (ASRock Full Spike Protection)1 x порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)Разъемы HD Audio: Линейный вход / передние динамики / микрофон
Запоминающие устройства	6 x разъемов SATA3 с пропускной способностью 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения** Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_5 будет отключен.* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.1 x слот Ultra M.2 (M2_1), поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)**1 x слот Ultra M.2 (M2_2), поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)**** Поддержка технологии Intel® OptaneTM** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.** Поддерживается комплект ASRock U.2.

Разъемы

1 х колодка СОМ-порта

1 x колодка ТРМ

1 х колодка для датчика вскрытия корпуса

1 х колодка светодиодного индикатора питания и динамика корпуса

1 x разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

2 x Разъемы для вентилятора корпуса (4-контактный) ("Умный" регулятор скорости вентилятора)

1 х разъем для дополнительного корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для дополнительного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).

* Для разъемов CHA_FAN2 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 x разъем питания ATX, 24-контактный

1 x разъем питания 12 В, 8-контактный

1 х аудиоразъем на передней панели

1 x AIC-разъем Thunderbolt (5-контактный)

1 x AIC-разъем Thunderbolt (10-контактный)

* Поддерживается только одна карта расширения Thunderbolt.

3 х колодки USB 2.0 (5 порта USB 2.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)

1 х колодка USB 3.0 (2 порта USB 3.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)

Параметры BIOS

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0 Поддерживается SMBIOS 2.7.

Регулировка напряжений ЦП, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL

Контроль оборудования

Датчик температуры на процессорном вентиляторе / Корпус/ дополнительном корпусном вентиляторе / водяной помпе

Тахометр процессорного вентилятора / Корпус/ дополнительного корпусного вентилятора / водяной помпы Бесшумная работа процессорного вентилятора / Корпус/ дополнительного корпусного вентилятора / водяной помпы (с автоматической регулировкой скорости вращения в зависимости от температуры процессора)

Регулировка скорости вращения процессорного вентилятора / Корпус/ дополнительного корпусного вентилятора / водяной помпы Датчик вскрытия корпуса Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, VPP, PCH 1,0В, VCCIO, VCCSA, VCCST

Операционные системы

Microsoft® Windows® 10 64-разрядная (для ЦП Intel® 7-го поколения) Microsoft® Windows® 10 64-разрядная / 8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная (для ЦП Intel® 6-го поколения) для установки OC Windows® 7 потребуется измененный гановочный диск с драйверами хНСІ, упакованными в файл О. Более подробные инструкции представлены на стр. 166. (одробные сведения об обновлении драйвера для Windows® представлены на веб-сайте ASRock: http://www.asrock.com

FCC, CE, WHQL, RCM, BSMI Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short

Open

Перемычка сброса настроек CMOS

(CLRMOS1)

(см. стр. 1, № 21)

Сброс настроек CMOSпо умолчанию

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания.

Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS.

При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1) (см. стр. 1, № 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания и динамика корпуса(7-контактная, SPK_PLED1)(см. стр. 1, No 15)		Предназначена для подключения светодиодного индикатора питания и динамика корпуса.
Разъемы Serial ATA3(SATA3_0:см. стр. 1, No 13)(SATA3_1:см. стр. 1, No 12)(SATA3_2:см. стр.1, No 11)(SATA3_3:см. стр.1, No 10)(SATA3_4:см. стр.1, No 9)(SATA3_5:см. стр.1, No 8)		Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.* Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_5 будет отключен.* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.
Колодки USB 2.0(9-контактная, USB3_4)(см. стр. 1, No 18)(9-контактная, USB_5_6)(см. стр. 1, No 19)		На системной плате имеются две колодки USB 2.0. Каждая колодка USB 2.0 может поддерживать два порта.
Колодка USB 2.0(4-контактная, USB_7)(см. стр. 1, No 20)		На системной плате имеется одна колодка USB 2.0. Каждая колодка поддерживает 1 порт.

Колодка USB 3.0

(19-контактная, USB3_3_4)

(см. стр. 1, № 7)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Кроме шести портов USB 3.0 на панели ввода- вывода на системной плате также имеется одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(см. стр. 1, № 25)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов корпуса

(4-контактный, CHA_ FAN1)

(см. стр. 1, № 17)

(4-контактный, CHA_ FAN2)

(см. стр. 1, № 2)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъем для корпусного вентилятора и вентилятора водяной помпы.(4-контактный CHA_FAN3/W_PUMP)(см. стр. 1, No 16)		Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.
Разъем вентилятора охлаждения процессора (4-контактный, CPU_FAN1)(см. стр. 1, No 5)		Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Разъем питания ATX (24-контактный, ATXPWR1)(см. стр. 1, No 6)		Эта материнская плата снабжена 24-контактным разъемом питания ATX. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.
Разъем питания ATX 12 B (8-контактный, ATX12B1)(см. стр. 1, No 1)		Эта материнская плата снабжена 8-контактным разъемом питания ATX 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.
Колодка последовательного порта (9-контактная, COM1)(см. стр. 1, No 24)		Колодка COM1 поддерживает подключение модуля последовательного порта.
Колодка для датчикавскрытия корпуса(2-контактная, CI1)(см. стр. 1, No 22)		Эта материнская плаподдерживает технологиюопределения вскрытия корпусапо снятию верхней частикорпуса. Для этой технологиинеобходим корпус с функциейопределения вскрытия.

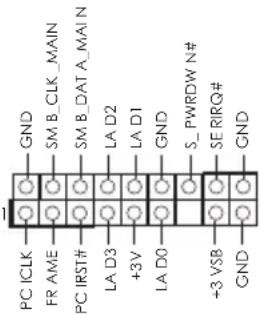

Колодка ТРМ(17-контактная, TPMS1)(см. стр. 1, No 23)		Этот разъем обеспечиваетподдержку системы TrustedPlatform Module (TPM), котораяспособна обеспечить надежноехранение ключей, цифровыхсертификатов, паролей иданных. Система ТРМ такжеповышает уровень сетевойбезопасности, защищаетцифровые идентификатории обеспечивает целостностьплатформы.
Разъем Thunderbolt AIC(5-контактный TB2)(см. стр. 1, No 26)		Подключите расширительнуюплату (AIC-карту) ThunderboltTMк данному разъему с помощьюинтерфейсного GPIO-кабеля.

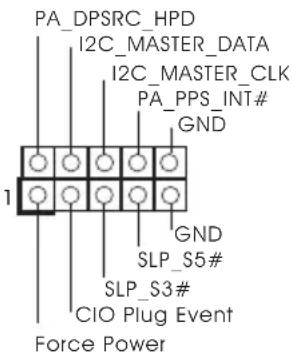

Колодка Thunderbolt AIC(10-контактный TB1)(см. стр. 1, No 27)		Подключите расширительнуюплату (AIC-карту) ThunderboltTMк данному разъему с помощьюинтерфейсного GPIO-кабеля.
