Tipo de produto	Placa-mãe ATX
Chipset	Intel Z270
Soquete do processador	LGA1151
Processadores suportados	Intel Core i7/i5/i3/Pentium/Celeron 7ª e 6ª gerações
Memória	4 x DDR4, até 64 GB, DDR4-3733+ (OC)
Slots de expansão	2x PCIe 3.0 x16, 3x PCIe 3.0 x1, 1x PCI
Gráficos integrados	Intel HD Graphics, monitor triplo, HDMI 4K, DVI-D, D-Sub
Áudio	Realtek ALC892 7.1 canais HD
Rede	Intel I219V Gigabit LAN
Armazenamento SATA	6x SATA3 6Gb/s, suporte RAID 0/1/5/10
Armazenamento M.2	2x Ultra M.2 (PCIe Gen3 x4 / SATA3)
USB painel traseiro	5x USB 3.0 Tipo A, 1x USB 3.0 Tipo C
USB internos	2x conectores USB 2.0 (4 portas), 1x conector USB 2.0 (1 porta), 1x conector USB 3.0 (2 portas)
Conectores internos	1x COM, 1x TPM, 1x intrusão de chassi, 1x painel frontal de áudio, 2x Thunderbolt AIC
BIOS	UEFI AMI com interface gráfica multilíngue
Monitoramento de hardware	Temperaturas, tensões, velocidade dos ventiladores
Sistema operacional compatível	Windows 10 64 bits (7ª geração), Windows 10/8.1/7 (6ª geração)
Certificações	FCC, CE, WHQL, RCM, BSMI, ErP/EuP
Alimentação necessária	Conector ATX 24 pinos + 12V 8 pinos
Fator de forma	ATX
Conteúdo da embalagem	Placa-mãe, guia rápido, CD, 2 cabos SATA, painel E/S, 3 parafusos M.2 (opcional)

Perguntas frequentes - Z270 Pro4 ASROCK

Quais processadores são compatíveis com a placa-mãe ASRock Z270 Pro4?

Esta placa-mãe suporta os processadores Intel Core i7/i5/i3/Pentium/Celeron das 7ª e 6ª gerações (soquete LGA1151). Ela é compatível com processadores desbloqueados da série K e suporta overclocking via BCLK Full-range.

Quantos slots de memória DDR4 ela possui?

A placa-mãe possui 4 slots DDR4, permitindo uma configuração de canal duplo. Ela suporta até 64 GB de memória não ECC, com frequências de até DDR4-3733+ em overclocking.

Qual é o chipset desta placa-mãe?

O chipset é o Intel Z270, que oferece recursos avançados como suporte a overclocking, tecnologias de armazenamento Intel Optane e Rapid Storage.

Ela suporta a tecnologia CrossFire?

Sim, ela suporta AMD Quad CrossFireX e CrossFireX graças aos seus dois slots PCIe 3.0 x16 (modo x16 e x4).

Como limpar o CMOS?

Para limpar o CMOS, desligue o computador e desconecte o cabo de alimentação. Use um jumper para curto-circuitar os pinos 2 e 3 do jumper CLRMOS1 por 5 segundos e, em seguida, coloque o jumper na posição padrão.

Quais conectores de alimentação são necessários?

A placa-mãe requer um conector de alimentação ATX de 24 pinos e um conector ATX 12V de 8 pinos. Uma fonte de 4 pinos pode ser usada no conector de 8 pinos conectando nos pinos 1 e 5.

Ela é compatível com Windows 7?

Sim, para processadores de 6ª geração, Windows 7 32/64 bits é suportado. Para processadores de 7ª geração, apenas Windows 10 64 bits é oficialmente suportado. A instalação do Windows 7 requer um disco modificado com drivers xHCI integrados.

Quais são as saídas de vídeo disponíveis?

A placa-mãe oferece três saídas de vídeo: D-Sub, DVI-D e HDMI. A porta HDMI suporta resolução 4K (4096x2160) a 24 Hz. Ela permite configuração de monitor triplo.

Como conectar o painel frontal?

Conecte os cabos do painel frontal no conector PANNEAU1 (9 pinos) respeitando a pinagem: PWRBTN para alimentação, RESET para reset, PLED para LED de alimentação e HDLED para atividade do disco rígido.

O que fazer se o sistema não ligar?

Verifique as conexões de alimentação (24 pinos e 8 pinos), a compatibilidade do processador e da memória. Tente limpar o CMOS através do jumper CLRMOS1. Certifique-se de que a BIOS está atualizada e que os componentes estão corretamente instalados.

MANUAL DE UTILIZADOR Z270 Pro4 ASROCK

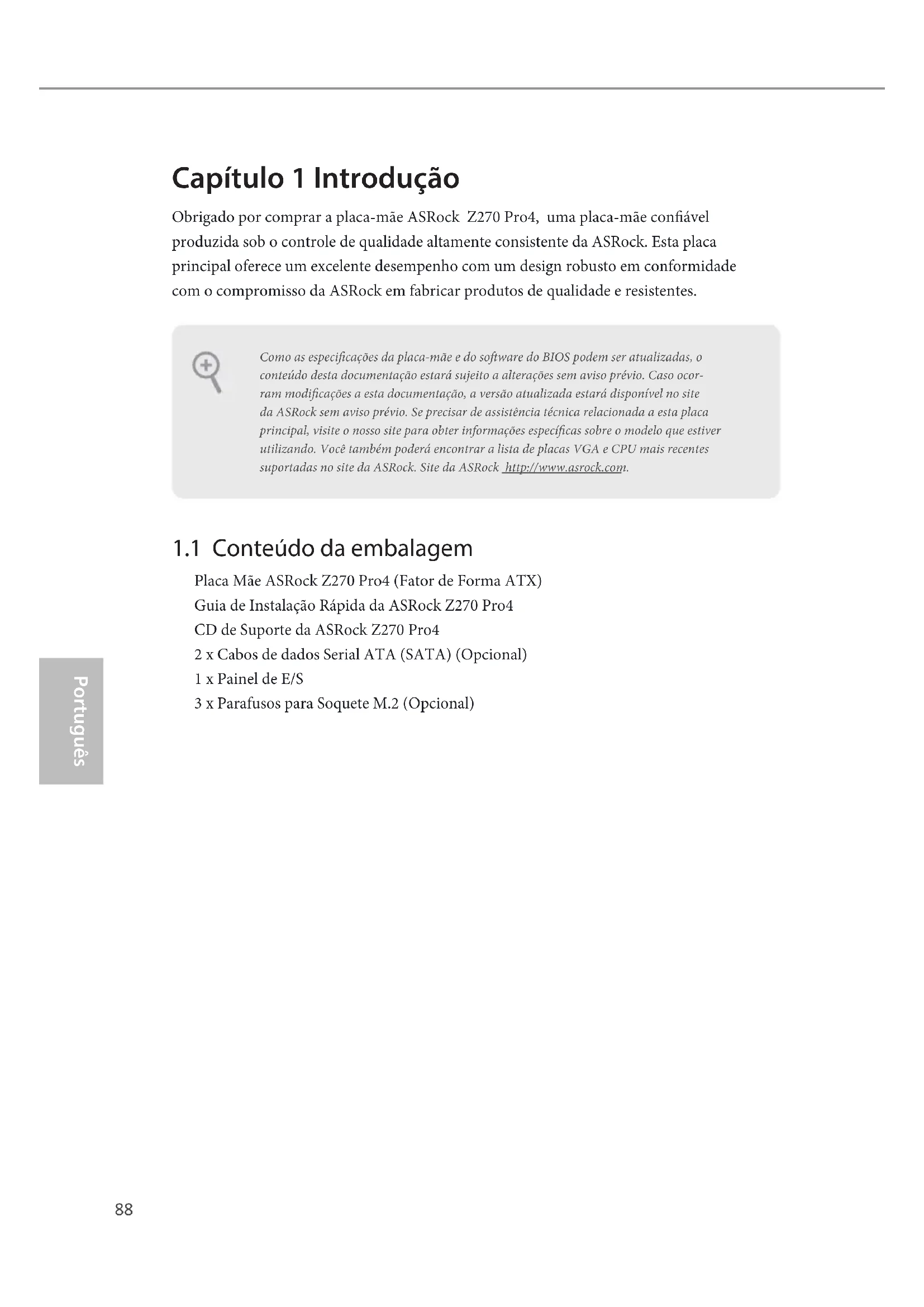

Capítulo 1 Introdução

Obrigado por comprar a placa-mãe ASRock Z270 Pro4, uma placa-mãe confiável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa Mãe ASRock Z270 Pro4 (Fator de Forma ATX)

Guia de Instalação Rápida da ASRock Z270 Pro4

CD de Suporte da ASRock Z270 Pro4

2 x Cabos de dados Serial ATA (SATA) (Opcional)

1 x Painel de E/S

Plataforma	Formato ATX
CPU	Suporta Processadores 7 ^ e 6 ^ Geração Intel ^ Core ^TM i7/i5/i3/Pentium ^ /Celeron ^ (Soquete 1151)Digi Power designDesign com 8 fases de alimentaçãoSuporta a tecnologia Intel ^ Turbo Boost 2.0Suporta CPU desbloqueado da série K da Intel ^ Suporta Overclocking total ASRock BCLK
Chipset	Intel ^ Z270
Memória	Tecnologia de memória DDR4 de dois canais4 x Slots DIMM DDR4Suporta memória DDR4 3733+(OC) ^* /3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400 ^** /2133, não ECC, sem memória intermediária ^* A frequência de memória 3733+(OC) pode apenas ser conseguida com um módulo único de memória sendo instalado (Módulo único de memória). ^* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) ^** 7 Ger Intel ^ CPU suporta DDR4 2400 originalmente; 6 ^ Ger Intel ^ CPU suporta DDR4 2133 por overclocking.Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)Capacidade máxima da memória do sistema: 64GBSuporta Extreme Memory Profile (XMP) 2.0 da Intel ^ Contato em Ouro 15μ nos slots DIMM
Slot de expansão	2 x Slots PCI Express 3.0 x16 (PCIE2:modo x16; PCIE4:modo x4) ^* Suporta NVMe SSD nos discos de inicialização ^* Se o slot PCIE5 ou PCIE estiver ocupado, o slot PCIE4 irá operar no modo x2.3 x Slots PCI Express 3.0 x1 (Flexible PCIe)1 x Slots PCISuporta AMD Quad CrossFireX ^TM e CrossFireX ^TM -1 x soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT

Gráficos

Os gráficos incorporados Intel ^® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Suporta gráficos incorporados Intel® HD: Intel® Quick Sync

Memória compartilhada máxima de 1024MB

* O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.

Três opções de saída de gráficos: D-Sub, DVI-D e HDMI

Suporta configuração com três monitores

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @

24Hz / (3840x2160) @ 30Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @

60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e

(É necessário um monitor compatível com HDMI)

Suporta HDCP com Portas DVI-D e HDMI

Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas

DVI-D e HDMI

Áudio

Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

*Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporte áudio Blu-ray superior

Suporta proteção contra sobretensão (Proteção Total Contra

Picos ASRock)

Fones de Áudio ELNA

LAN	LAN Gigabit a 10/100/1000 Mb/sGiga PHY Intel® I219VSuporta Wake-On-LANSuporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)Suporta Energy Efficient Ethernet 802.3azSuporta PXE
E/S do painelposterior	2 x Portas de Antena1 x Porta PS/2 para mouse/teclado1 x Porta D-Sub1 x Porta DVI-D1 x Porta HDMI5 x Portas USB 3.0 Tipo A (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))1 x Porta USB 3.0 Tipo C (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazena-mento	6 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel 15 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente** Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_5 será desativado.* Se M2_2 é ocupado por um dispositivo tipo M2 SATA, SATA3_0 será desativado.1 x Soquete Ultra M.2 (M2_1), suporta módulo M.2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**1 x Soquete Ultra M.2 (M2_2), suporta módulo M.2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**** Suporta a tecnologia Intel® OptaneTM** Suporta NVMe SSD como discos de inicialização** Suporta Kit ASRock U.2

Conector

1 x Suporte porta COM

1 x Plataforma TPM

1 x Gabinete de Alimentação de Instrusão

1 x LED de alimentação e Cabeçote de Autofalante

1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

2 x Conectores de Ventoinha de Chassi (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

1 x Conector de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de Chassi Opcional/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 1,5A máximo (18W) potência do ventilador.

* CHA_FAN2 podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

1 x Conector alimentação ATX 24 pinos

1 x Conector de energia 8-pinos 12V

1 x Conector de áudio do painel frontal

1 x Conector Thunderbolt AIC (5 pinos)

1 x Conector Thunderbolt AIC (10 pinos)

* Apenas um Cartão Thunderbolt AIC é suportado.

3 x Plataformas USB 2.0 (Suporta 5 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

Funções da BIOS

AMI Legal UEFI BIOS com suporte multilingue GUI

ACPI 6.0 compatível com eventos de despertar Suporte SMBIOS 2.7

CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VC-CSA, VCCPLL Multi ajuste de tensão

Monitor de hardware

Sensores de temperatura da CPU / Chassi / Chassi opcional/bomba de água

Tacômetro do ventilador da CPU / Chassi / Chassi opcional/bomba de água

Ventoinha silenciosa da CPU / Chassi /Chassi opcional/bomba de água (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU)

Controle multi-velocidade do ventilador da CPU / Chassi /

Chassi opcional/Bomba de água

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM,

VPP, PCH 1,0V, VCCIO, VCCSA, VCCST

so

Microsoft® Windows® 10 64-bit (Para 7 ^9 Ger Intel® CPU)

Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit

(Para 6 ^® Ger Intel ^® CPU)

*Para instalar o SO Windows 7, um disco de instalação modificado com condutores xHCI no arquivo ISO é necessário. Consulte a página 166 para a operação mais detalhada.

* Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com

Certificações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 7 pinos) (ver p.1, N.º 15)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

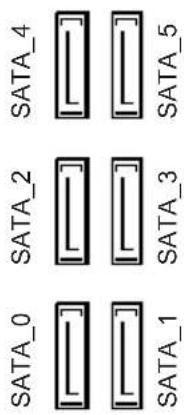

Conectores série ATA3

(SATA3_0:

ver p.1, N.° 13)

(SATA3_1:

ver p.1, N.° 12)

(SATA3_2:

ver p.1, N.° 11)

(SATA3_3:

ver p.1, N.° 10)

(SATA3_4:

ver p.1, N.° 9)

(SATA3_5:

ver p.1, N.° 8)

Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

* Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_5 será desativado.

* Se M2_2 é ocupado por um dispositivo tipo M2 SATA, SATA3_0 será desativado.

Suportes USB 2.0

(USB_3_4 de 9 pinos)

(ver p.1, N.° 18)

(USB_5_6 de 9 pinos)

(ver p.1, N.° 19)

Há dois cabeçotes USB 2.0 nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.

Suporte USB 2,0

(4-pin USB_7)

(ver p.1, N.° 20)

Há um cabeçote USB 2.0 nesta placa-mãe. Cada cabeçote pode oferecer suporte a uma porta.

Suporte USB 3.0 (USB3_3_4 de 19 pinos) (ver p.1, N.° 7)

Além de seis portas USB 3.0 no painel de E/S, existe uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
   A. Ligue Mic_IN (MIC) a MIC2_L.
   B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Conecte a ligação Terra (GND) à Terra (GND).
   D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
   E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores da Ventoinha do Chassi

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

Conector de Ventoinha de Chassi / Ventilador de Água(4-pinos CHA_FAN3/W_PUMP)(ver p.1, N.° 16)		Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.
Conector da Ventoinha da CPU(CPU_FAN1 de 4 pinos)(ver p.1, N.° 5)		Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação ATX(ATXPWR1 de 24 pinos)(ver p.1, N.° 6)		Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX(ATX12V1 de 8 pinos)(ver p.1, N.° 1)		Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Suporte da porta serial(COM1 de 9 pinos)(ver p.1, N.° 24)		Este suporte COM1 recebe um módulo da porta serial.
Suporte de intrusão do chassi(CI1 de 2 pinos)(ver p.1, N.° 22)		Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.

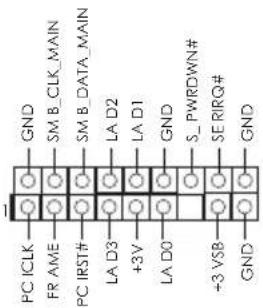

Suporte TPM(TPMS1 de 17 pinos)(ver p.1, N.° 23)		Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Conector ThunderboltAIC(5-pinos TB2)(ver p.1, N.° 26)		Por favor, conecte uma placa adicional ThunderboltTM (AIC) a este conector através do cabo GPIO.

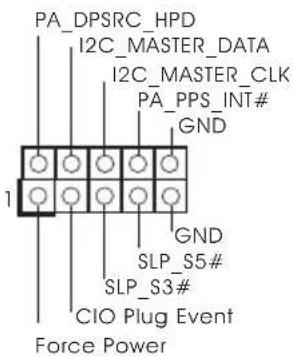

Cabeçote AICThunderbolt(10-pinos TB1)(ver p.1, N.° 27)		Por favor, conecte uma placa adicional ThunderboltTM (AIC) a este conector através do cabo GPIO.
