Z270 Pro4 - Motherboard ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	ATX-Mainboard
Chipsatz	Intel Z270
Prozessorsockel	LGA1151
Unterstützte Prozessoren	Intel Core i7/i5/i3/Pentium/Celeron der 7. und 6. Generation
Arbeitsspeicher	4x DDR4, bis zu 64 GB, DDR4-3733+ (OC)
Erweiterungssteckplätze	2x PCIe 3.0 x16, 3x PCIe 3.0 x1, 1x PCI
Integrierte Grafik	Intel HD Graphics, Dreifach-Monitor, HDMI 4K, DVI-D, D-Sub
Audio	Realtek ALC892 7.1 HD-Kanäle
Netzwerk	Intel I219V Gigabit LAN
SATA-Speicher	6x SATA3 6Gb/s, Unterstützung RAID 0/1/5/10
M.2-Speicher	2x Ultra M.2 (PCIe Gen3 x4 / SATA3)
USB-Rückseite	5x USB 3.0 Typ-A, 1x USB 3.0 Typ-C
Interne USB	2x USB 2.0-Header (4 Ports), 1x USB 2.0-Header (1 Port), 1x USB 3.0-Header (2 Ports)
Interne Anschlüsse	1x COM, 1x TPM, 1x Chassis-Intrusion, 1x Front-Audio, 2x Thunderbolt AIC
BIOS	UEFI AMI mit mehrsprachiger grafischer Oberfläche
Hardware-Überwachung	Temperaturen, Spannungen, Lüftergeschwindigkeit
Kompatibles Betriebssystem	Windows 10 64-Bit (7. Gen), Windows 10/8.1/7 (6. Gen)
Zertifizierungen	FCC, CE, WHQL, RCM, BSMI, ErP/EuP
Erforderliche Stromversorgung	ATX 24-Pin-Anschluss + 12V 8-Pin
Formfaktor	ATX
Packungsinhalt	Mainboard, Kurzanleitung, CD, 2 SATA-Kabel, E/A-Abdeckung, 3 M.2-Schrauben (optional)

Häufig gestellte Fragen - Z270 Pro4 ASROCK

Welche Prozessoren sind mit dem ASRock Z270 Pro4 Mainboard kompatibel?

Dieses Mainboard unterstützt Intel Core i7/i5/i3/Pentium/Celeron Prozessoren der 7. und 6. Generation (Sockel LGA1151). Es ist kompatibel mit entsperrten K-Serie Prozessoren und unterstützt Übertaktung über BCLK Full-range.

Wie viele DDR4-Speichersteckplätze hat es?

Das Mainboard verfügt über 4 DDR4-Steckplätze, die eine Dual-Channel Konfiguration ermöglichen. Es unterstützt bis zu 64 GB nicht-ECC-Speicher mit Frequenzen bis zu DDR4-3733+ beim Übertakten.

Was ist der Chipsatz dieses Mainboards?

Der Chipsatz ist der Intel Z270, der erweiterte Funktionen wie Unterstützung für Übertaktung, Intel Optane und Rapid Storage-Technologien bietet.

Unterstützt es CrossFire-Technologie?

Ja, es unterstützt AMD Quad CrossFireX und CrossFireX dank seiner zwei PCIe 3.0 x16 Steckplätze (x16 und x4 Modus).

Wie lösche ich das CMOS?

Um das CMOS zu löschen, schalten Sie den Computer aus und ziehen Sie das Netzkabel ab. Verwenden Sie eine Jumperkappe, um die Pins 2 und 3 des Jumper CLRMOS1 für 5 Sekunden kurzzuschließen, setzen Sie dann die Kappe wieder in die Standardposition.

Welche Stromanschlüsse werden benötigt?

Das Mainboard benötigt einen ATX 24-Pin und einen ATX 12V 8-Pin Stromanschluss. Ein 4-Pin-Netzteil kann am 8-Pin-Anschluss verwendet werden, indem es an den Pins 1 und 5 angeschlossen wird.

Ist es mit Windows 7 kompatibel?

Ja, für Prozessoren der 6. Generation wird Windows 7 32/64-Bit unterstützt. Für Prozessoren der 7. Generation wird offiziell nur Windows 10 64-Bit unterstützt. Die Installation von Windows 7 erfordert eine modifizierte Festplatte mit integrierten xHCI-Treibern.

Welche Videoausgänge sind verfügbar?

Das Mainboard bietet drei Videoausgänge: D-Sub, DVI-D und HDMI. Der HDMI-Anschluss unterstützt 4K-Auflösung (4096x2160) bei 24 Hz. Es ermöglicht eine Dreifach-Monitor-Konfiguration.

Wie schließe ich das Frontpanel an?

Schließen Sie die Kabel des Frontpanels an den Header PANNEAU1 (9-Pin) an, wobei Sie die Belegung beachten: PWRBTN für die Stromversorgung, RESET für den Reset, PLED für die Betriebsanzeige und HDLED für die Festplattenaktivität.

Was tun, wenn das System nicht startet?

Überprüfen Sie die Stromanschlüsse (24-Pin und 8-Pin), die Kompatibilität von Prozessor und Speicher. Versuchen Sie, das CMOS über den Jumper CLRMOS1 zu löschen. Stellen Sie sicher, dass das BIOS aktuell ist und die Komponenten korrekt installiert sind.

BEDIENUNGSANLEITUNG Z270 Pro4 ASROCK

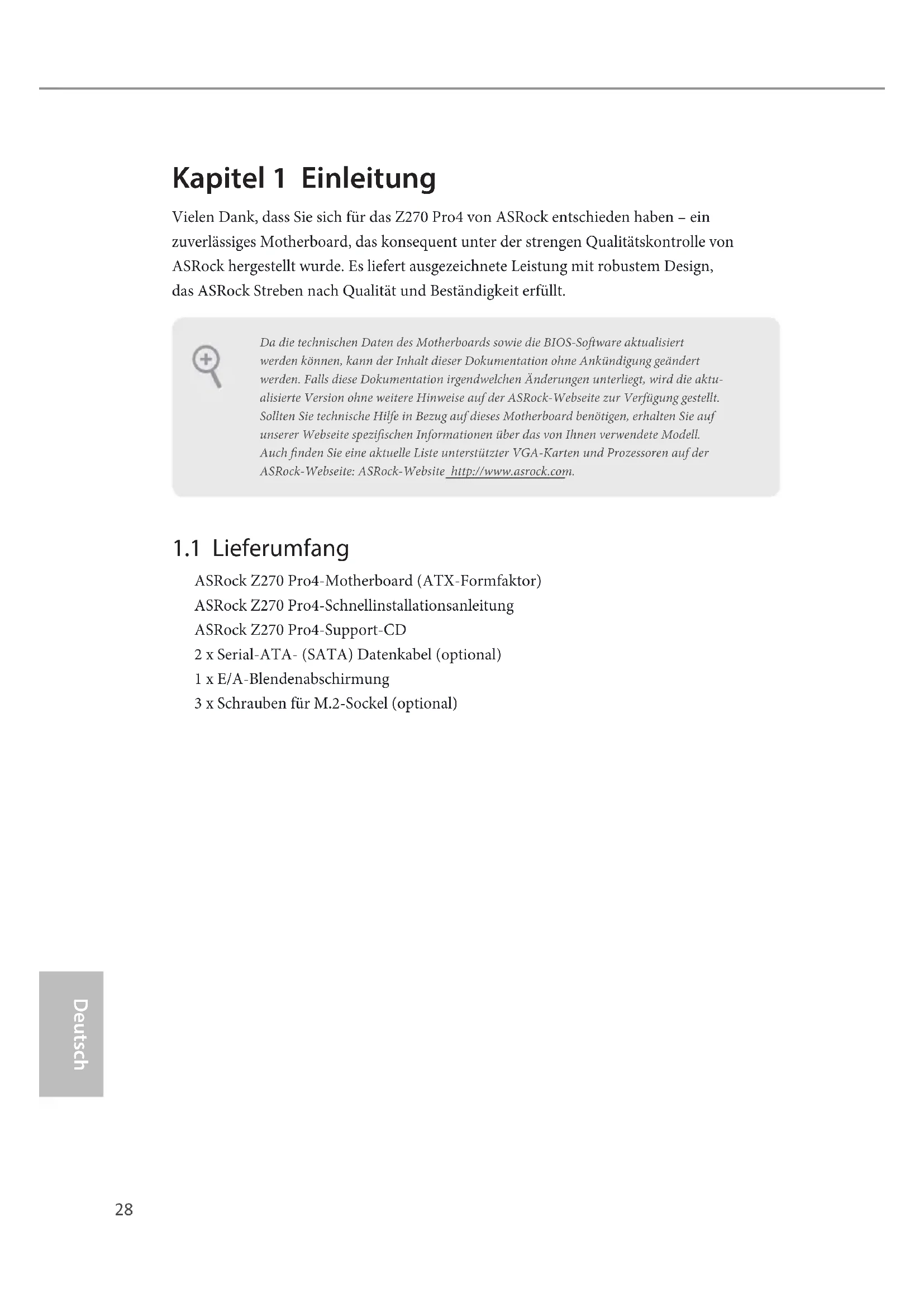

Kapitel 1 Einleitung

Vielen Dank, dass Sie sich für das Z270 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Z270 Pro4-Motherboard (ATX-Formfaktor)

ASRock Z270 Pro4-Schnellinstallationsanleitung

1 x E/A-Blendenabschirmung

3 x Schrauben für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	ATX-Formfaktor
Prozessor	Unterstützt Intel®-CoreTM-i7/i5/i3/Pentium"/Celeron"-Prozessoren der 7. und 6. Generation (Sockeö 1151)Digi Power design8-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-TechnologieUnterstützt CPUs mit freiem Multiplikator der Intel" K-SerieUnterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipset	Intel' Z270
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeUnterstützt DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, ungepufferter Speicher* Speicherfrequenz von 3733+(OC) kann nur erzielt werden, wenn ein einzelnes Speichermodul installiert ist (Einzelkanalspeicher).* Weitere Informationen finden Sie in derSpeicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)** Intel®-Prozessor der 7. Generation unterstützt DDR4 bis 2400;Intel®-Prozessor der 6. Generation unterstützt DDR4 bis 2133.Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)Systemspeicher, max. Kapazität: 64GBUnterstützt Intel" Extreme Memory Profile (XMP) 2.015-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	2 x PCI-Express 3.0-x16-Steckplätze (PCIE2: x16-Modus;PCIE4: x4-Modus)** Unterstützt NVMe-SSD als Bootplatte* Wenn der PCIE5- oder PCI-Steckplatz belegt ist, läuft der PCIE4-Steckplatz im x2-Modus.3 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)1 x PCI-SteckplatzUnterstützt AMD Quad CrossFireXTM und CrossFireXTM1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/BT-Modul

Grafikkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics Gen9 LP, DX11.3, DX12

HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b (bei Intel ^® -Prozessor der 7. Generation)

HWA encodieren/decodieren: VP8, HEVC 8b; GPU/SW encodieren/decodieren: VP9, HEVC 10b (bei Intel ^® -Prozessor der 6. Generation)

Max. geteilter Speicher: 1024 MB

* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)

* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

ELNA-Audiokondensatoren

LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VUnterstützt Wake-On-LANUnterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)Unterstützt energieeffizientes Ethernet 802.3azUnterstützt PXE
Rückblende,E/A	2 x Antennenanschluss1 x PS/2-Maus-/Tastaturanschluss1 x D-Sub-Port1 x DVI-D-Port1 x HDMI-Port5 x USB 3.0-Typ-A-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))1 x USB 3.0-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher	6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging** Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_5 deaktiviert.* Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.1 x Ultra-M.2-Sockel (M2_1), unterstützt2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**1 x Ultra-M.2-Sockel (M2_2), unterstützt2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**** Unterstützt Intel® OptaneTM-Technologie** Unterstützt NVMe-SSD als Bootplatte** Unterstützt ASRock U.2-Kit

Anschluss

1 x COM-Anschluss-Stiftleiste

1 x TPM-Stiftleiste

1 x Gehäuseeingriff-Stiftleiste

1 x Betrieb-LED- und Lautsprecher-Stiftleiste

1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

2 x Gehäuselüfteranschlüsse (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

1 x Anschluss für Optionales-Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Optionales-Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 W).

* CHA_FAN2 können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

1 x 24-poliger ATX-Netzanschluss

1 x 8-poliger 12-V-Netzanschluss

1 x Audioanschluss an Frontblende

1 x Thunderbolt Erweiterungskartenanschluss (5-polig)

1 x Thunderbolt Erweiterungskartenanschluss (10-polig)

* Es wird nur eine Thunderbolt-AIC-Karte unterstützt.

3 x USB-2.0-Stiftleiste (unterstützen 5 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse SMBIOS 2.7-Unterstützung

CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VC-CSA, VCCPLL Mehrfachspannungsanpassung

Hard- wareüber- wachung

CPU- / Gehäuse- / Optionales-Gehäuse-/Wasserpumpen-Temperaturerkennung

CPU- / Gehäuse- / Optionales-Gehäuse-/Wasserpumpen-Lüftertachometer

Lautloser CPU-/ Gehäuse- / Optionales-Gehäuse-/Wasser-pumpenlüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)

	CPU-/ Gehäuse- / Optionales-Gehäuse-/Wasserpumpenlüfter-MehrfachgeschwindigkeitssteuerungGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPP, PCH 1,0V, VCCIO, VCCSA, VCCST
Betriebssystem	Microsoft® Windows® 10, 64 Bit (nur bei Intel®-Prozessor der 7. Generation)Microsoft® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel®-Prozessor der 6. Generation)* Zur Installation des Windows® 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 166.* Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com
Zertifizierungen	FCC, CE, WHQL, RCM, BSMIERp/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 21)

1_2

CMOS löschenStandard

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 14)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 15)		Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

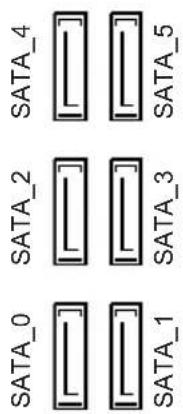

Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 13) (SATA3_1: siehe S. 1, Nr. 12) (SATA3_2: siehe S. 1, Nr. 11) (SATA3_3: siehe S. 1, Nr. 10) (SATA3_4: siehe S. 1, Nr. 9) (SATA3_5: siehe S. 1, Nr. 8)		Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.* Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_5 deaktiviert.* Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.
USB 2.0-Stiftleisten (9-polig, USB_3_4) (siehe S. 1, Nr. 18) (9-polig, USB_5_6) (siehe S. 1, Nr. 19)		Es gibt zwei USB-2.0-Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 2.0-Stiftleiste (4-polig, USB7) (siehe S. 1, Nr. 20)		Es gibt eine USB-2.0-Stiftleiste an diesem Motherboard. Jede Stiftleiste kann einen Port unterstützen.

USB 3.0-Stiftleiste (19-polig, USB3_3_4) (siehe S. 1, Nr. 7)

Neben sechs USB 3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 25)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
   A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
   B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
   C. Erde (GND) mit Erde (GND) verbinden.
   D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
   E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschlüsse

(4-polig, CHA_FAN1) (siehe S. 1, Nr. 17) (4-polig, CHA_FAN2) (siehe S. 1, Nr. 2)

Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

Anschluss für Gehäuselüfter / Wasserpumpenlüfter (4-polig, CHA_FAN3/ W_PUMP) (siehe S. 1, Nr. 16)		Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
CPU-Lüfteranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 5)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 24)		Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

Gehäuseeingriff-Stiftleiste(2-polig, CI1) (siehe S. 1, Nr. 22)

Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuse-abdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

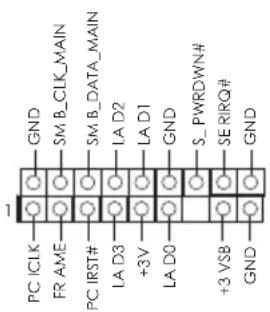

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 23)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattform-integrität.

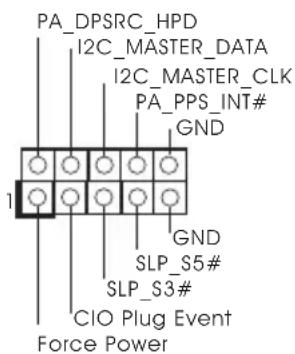

Thunderbolt Erweiterung- skartenanschluss (5-polig, TB2) (siehe S. 1, Nr. 26)

Bitte verbinden Sie eine Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss.

Thunderbolt-AIC-Stiftleiste (10-polig, TB1) (siehe S. 1, Nr. 27)

Bitte verbinden Sie eine Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss.
