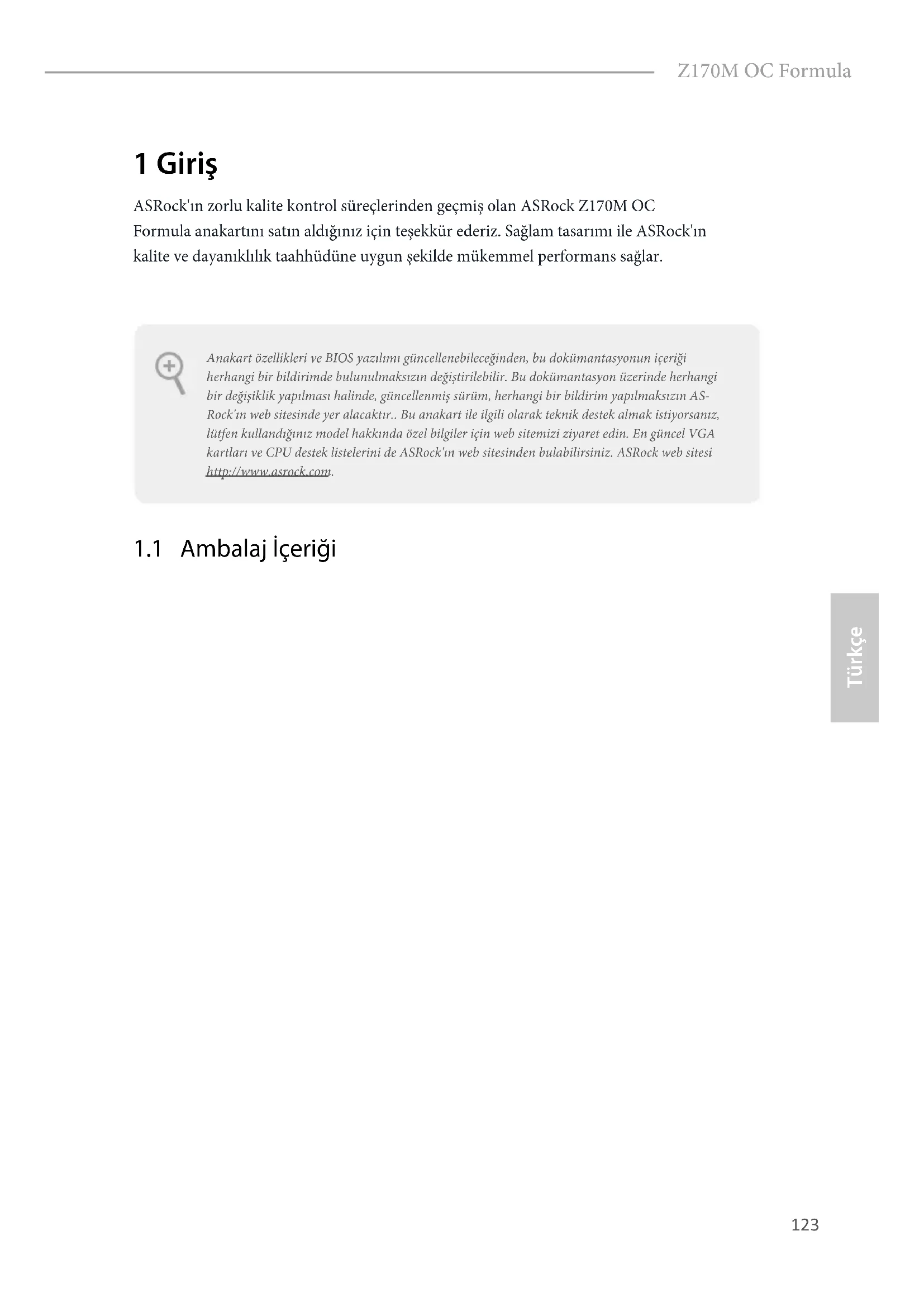

OFF123 Z170M OC Formula Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z170M OC Formula anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

• ASRock Z170M OC Formula Hızlı Kurulum Kılavuzu

• ASRock Z170M OC Formula Destek CD'si

• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

• 1 x I/O Panel Kalkanı

• 1 x ASRock Esnek SLI Köprü Bağlantı Kablosu

• 1 x M.2 Yuvası için vida Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.124 Türkçe

• Micro ATX Form Faktörü CPU

i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

• 14 Güç Saası tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler

• Intel® K Serisi kilitsiz işlemcileri destekler

• ASRock BCLK tam aralıklı Hız Aşırtmayı destekler

• Çi Kanallı DDR4 Bellek Teknolojisi

• 2 x DDR4 DIMM Yuvası

• DDR4 4500+(OC)*/4366(OC)/4333(OC)/4266(OC)/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666 (OC)/ 3600(OC)/3466 (OC)/3400(OC)/3333(OC)/3300 (OC)/3200 (OC)/3000(OC)/2933(OC)/2800(OC)/2600(OC) /2400(OC)/2133 ECC olmayan, ara belleğe alınmamış belleği destekler

• ECC UDIMM bellek modüllerini destekler (ECC dışı modda çalışır)

• Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)

• Maksimum sistem belleği kapasitesi: 32GB

• Intel® Üstün Bellek Proli (XMP) 2.0 destekler

• DIMM Yuvalarında 15μ Altın Temas Genişletme Yuvası

• 3 x PCI Express 3.0 x16 yuva (PCIE1/PCIE2/PCIE3:x16'da (PCIE1) tek; x8'de (PCIE1) / x8'de (PCIE2) çi; x8'de (PCIE1) / x8'te (PCIE2) / x4'te (PCIE3) üçlü)*

• Önyükleme diskleri olarak NVMe SSD destekler

birimlerini destekler

• VGA PCIe Yuvasında (PCIE1) 15μ Altın Temas125 Z170M OC Formula Türkçe Grakler

• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• Çi grak çıkışı: Bağımsız ekran denetleyicileriyle HDMI ve DisplayPort 1.2 bağlantı noktalarını destekler

• 4K x 2K (4096x2304) @ 24Hz'e kadar maksimum çözünürlükte HDMI destekler

• En yüksek 4K x 2K (4096x2304) @ 24Hz ya da 4K x 2K (3840x2160) @ 60Hz çözünürlüğe kadar DisplayPort 1.2 destekler

• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

• Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler

• DVI-D, HDMI ve DisplayPort 1.2 Bağlantı Noktaları ile HDCP işlevini destekler

• HDMI ve DisplayPort 1.2 bağlantı noktalarıyla, Full HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)

• Üstün Blu-ray Ses desteği

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

3 destekler - Nichicon Fine Gold Serisi Ses Kapakları - Fark Yükselteci ile 115dB SNR DAC - TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a kadar kulaklıkları destekler) - Saf Güç Girişi - Doğrudan Bağlantı Teknolojisi - PCB Ayrı Koruma

• DTS Connect işlevini destekler126 Türkçe LAN

• LAN Açılışını Destekler

• Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

• Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

• PXE özelliğini destekler Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

• 2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.1 Tip A Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.1 Tip C Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 4 x USB 3.0 Bağlantı Noktası (Intel® Z170) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• 1 x CMOS'u Temizle Anahtarı

• HD Ses Jakları: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon Depolama

• 6 x Intel® Z170 SATA3 6.0 Gb/sn. bağlayıcı, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 14 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Tak Çıkar destekler

• 2 x ASMedia ASM1061 SATA3 6.0 Gb/sn. bağlayıcı, NCQ, AHCI ve Tak Çıkar destekler

• M2_1, SATA3_0, SATA3_1 ve SATA_EXP0 paylaşım yolları. Herhangi biri kullanımdaysa diğerleri devre dışı bırakılacaktır.

• 1 x Ultra M.2 Yuvası, 2230/2242/2260/2280/22110 tip M.2 SATA3 6.0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler** ** Önyükleme diskleri olarak NVMe SSD destekler ** ASRock U.2 Takımını destekler127 Z170M OC Formula Türkçe Bağlayıcı

• 1 x COM Bağlantı Noktası Bağlantısı

• 1 x Güç LED’i ve Hoparlör Bağlantısı

• 2 x İşlemci Fanı Bağlayıcısı (1 x 3 pimli, 1 x 4 pimli) (Akıllı Fan Hızı Kontrolü)

• 3 x Kasa Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• İşlemci Fanı Bağlayıcı, en fazla 1 A (12 W) fan gücüne sahip işlemci fanını destekler.

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı (Yüksek Yoğunluklu Güç Bağlayıcısı)

• Yalnızca bir underbolt AIC Kartı desteklenir.

• 2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

• 1 x LED'li Dr. Debug

• 1 x LED'li Güç Anahtarı

• 1 x LED'li Sıfırlama Anahtarı

: 1 x 7 takım yerleşik voltaj ölçüm noktası

• Hızlı OC Düğmeleri: OC frekansını ayarlamak için +/- düğmeleri

• Ardıl Durum Denetleyici (PSC)

• 1 x Yavaş Mod Anahtarı

• 1 x LN2 Modu Anahtarı

• 1 x BIOS Seçim Anahtarı

• 1 x adet XMP Anahtarı

• 1 x Direkt Tuş Düğmesi BIOS Özelliği

• 2 x Çok dilli GUI destekli 128 Mb AMI UEFI Legal BIOS (1 x Ana BIOS ve 1 x Yedek BIOS)

• Güvenli Yedekleme UEFI Teknolojisini destekler

• ACPI 5.0 Uyumlu uyandırma olayları

• CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCPLL, VCCSA Çoklu Gerilim Ayarı128 Türkçe Donanım Monitörü

• CPU/Kasa sıcaklığı tespiti

• CPU/Kasa Fanı Devirölçer

• CPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)

• CPU/Kasa Fanı çoklu hız kontrolü

• Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 204. sayfaya başvurun.

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com Belgeler

• ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

• Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com129 Z170M OC Formula Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRCMOS1) (bkz. sf.1, No. 40) CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u TemizleVarsayılan Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.130 Türkçe

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 28) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin. Güç LED’i ve Hoparlör Bağlantısı (7 pimli SPK_PLED1) (bkz. sf.1, No. 34) Lütfen kasa güç LED’ini ve kasa hoparlörünü bu bağlantıya takın. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun. Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Z170M OC Formula Türkçe Seri ATA3 Bağlayıcıları (SATA3_0 bkz. sf.1, No. 20) (SATA3_1: bkz. sf.1, No. 22) (SATA3_2: bkz. sf.1, No. 21) (SATA3_3: bkz. sf.1, No. 23) (SATA3_4: bkz. sf.1, No. 27) (SATA3_5: bkz. sf.1, No. 26) (SATA3_A1 bkz. sf.1, No. 18) (SATA3_A2 bkz. sf.1, No. 17) Bu sekiz SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. SATA3_0,

ile paylaşılır. SATA3_2,

ile paylaşılır. Başlatma süresini en aza indirmek amacıyla, çalıştırılabilir aygıtlarınız için Intel® Z170 SATA bağlantı noktalarını (SATA3_0) kullanın. Seri ATA Express Bağlayıcıları (SATA_EXP_0: bkz. sf.1, No. 24) (SATA_EXP_1: bkz. sf.1, No. 25) Lütfen bu bağlayıcılara ya SATA ya da PCIe depolama aygıtlarını bağlayın. *Üst SATA Express Bağlayıcı (SATA_EXP0), SATA3_0, SATA3_1 ve Ultra M.2 Yuvasıyla (M2_1) paylaşılır. USB 2.0 Bağlantıları (9 pimli USB3_4) (bkz. sf.1, No. 33) (9 pimli USB5_6) (bkz. sf.1, No. 32) Bu anakart üzerinde, I/O paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. SATA3_1SATA3_5 SATA3_A1 SATA3_0 SATA3_3SATA3_4 SATA3_A2 SATA3_2 SATA3_0 SATA3_2 SATA3_1 SATA3_3 SATA_EXP0 SATA_EXP1 DUMMY GND GND

Türkçe USB 3.0 Bağlantıları (19-pin USB3_5_6) (bkz. sf.1, No. 11) Bu anakart üzerinde, G/Ç paneli üzerindeki dört USB

3.0 bağlantı noktasının

yanı sıra bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 37) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 19) (4-pin CHA_FAN2) (bkz sf.1, No. 30) (4-pin CHA_FAN3) (bkz sf.1, No. 39) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.

OL133 Z170M OC Formula Türkçe CPU Fan Bağlayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 38) (3-pin CPU_FAN2) (bkz sf.1, No. 3) Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 10) Bu anakart, 24-pin ATX güç bağlayıcısı sağlam- aktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcıları (8-pin ATX12V1) (bkz. sf.1, No. 1) Bu anakart, 24-pin ATX güç bağlayıcısı sağlam- aktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. underbolt 2/3 AIC Bağlayıcısı (5-pin TBT1) (bkz. sf.1, No. 36) Lütfen GPIO kablosu aracılığıyla bu bağlayıcıya bir underbolt eklenti kartı (AIC) bağlayın. *Lütfen underbolt™ AIC kartını PCIE3'e (varsayılan yuva) takın.

• Bu ana kartta yalnızca bir underbolt AIC Kartı desteklenir.

FAN_VOLTAGE134 Türkçe underbolt 3 AIC Bağlayıcısı (10-pin TBT2) (bkz. sf.1, No. 35) Lütfen GPIO kablosu aracılığıyla bu bağlayıcıya bir underbolt eklenti kartı (AIC) bağlayın.

• Lütfen underbolt™ AIC kartını PCIE2 yuvasına (varsayılan yuva) takın.

• Bu ana kartta yalnızca bir underbolt AIC Kartı desteklenir. Seri Bağlantı Noktası Bağlantısı (9-pin COM1) (bkz. sf.1, No. 31) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler. V-Probe

(7-pin VOL_ CON1) (bkz. sf.1, No. 4) Kullanıcılar, karttaki bileşenlerin voltajını ölçe- bilir. PIN1: 1,0V PCH: PCH Voltajı PIN2: VCCSA: İşlemci sistem aracısı voltajı PIN3: VCCM: DRAM Voltajı PIN4

Ana kartta on bir adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi, CMOS Temizle Düğmesi, Hızlı OC Düğmeleri, Menü Düğmesi, Yavaş Modu Düğmesi, BIOS Seçimi Düğmesi, LN2 Modu Düğmesi, Yönlendirme Tuşu Düğmesi ve XMP Anahtarı.Güç Düğmesi(PWR)(bkz. sf.1, No. 5)Güç Düğmesi, kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını sağlar.Sıfırlama Düğmesi(RST)(bkz. s.1, No. 6)Sıfırlama Düğmesi kullanıcıların sistemi hızlı bir şekilde sıfırlamalarını sağlar.CMOS Temizleme Düğmesi(CLRCBTN1)(bkz. sf.4, No. 15)CMOS Temizleme Düğmesi kullanıcıların CMOS değerlerini hızlı bir şekilde temizlemelerini sağlar.+ / - Hızlı OC Düğmeleri(PLUS:bkz. sf.1, No. 7)(MINUS:bkz. sf.1, No. 8)+ / - Hızlı OC Düğmeleri kullanıcıların Hızlı OC'deki OC frekansını hızla ve kolayca ayarlamalarını sağlar.Menü Düğmesi(MENU:bkz. sf.1, No. 9)MENÜ Düğmesi kullanıcıların, gösterilen Tarih/Saat, Sıcaklık ve Voltaj bilgileri arasında hızla geçiş yapmalarını sağlar.PowerResetBu işlev yalnızca bilgisayarınızı kapattığınızda ve şini prizden çektiğinizde çalışır.

MENUBu hız aşırtma davranışı, bellek kapasitesi, termal solüsyon vb. gibi sistem yapılandırmasına bağlıdır. Hız aşırtma sisteminizin kararlılığını etkileyebilir, hatta bileşenler ve cihazlarda hasara neden olabilir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.137 Z170M OC Formula Türkçe Yavaş Mod Anahtarı (SLOWMODE1) (bkz. sf.1, No. 15) Yavaş Mod açıksa, işlemci en düşük frekansta çalışır. BIOS Seçim Anahtarı (BIOS_SEL1) (bkz. sf.1, No. 29) BIOS Seçim Anahtarı sistemin BIOS A veya BIOS B'den önyüklenmesini sağlar. LN2 Modu Anahtarı (LN2MODE1) (bkz. sf.1, No. 13) LN2 modu, Sıvı Azotla aşırı hız aşırtma sırasında işlemcilerdeki soğuk ön yükleme sorunlarını ortadan kaldırmaya yardımcı olur. Direkt Tuş Düğmesi (DIRKEY1) (bkz. sf.1, No. 14) Direkt Tuş Düğmesi kullanıcıların sistemi açmasına ve doğrudan UEFI ayar ekranına girmesine olanak sağlar. XMP Anahtarı (XMP_ON1) (bkz. sf.1, No. 16) XMP anahtarı, kullanıcıların, hız aşırtılan DRAM gerilimlerini kararlı çalışma için otomatik olarak yapılandırmak amacıyla XMP prollerini kolayca yüklemelerine olanak tanır.

Bu anakartta sisteminizin güvenliğini ve kararlılığını artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS çipi vardır. Normalde sistem ana BIOS'ta çalışır. Ancak, ana BIOS bozuksa veya hasarlıysa, BIOS Seçimi Anahtarını "B"ye döndürün, sonraki sistem önyüklemesinde yedek BIOS çalışır. Ardından, BIOS dosyalarının çalışan bir kopyasını ana BIOS'a kopyalamak için UEFI Kurulum Yardımcı Programı'nda "Secure Backup UEFI"yı (Güvenli Yedekleme UEFI) kullanarak normal sistem çalışmasını sağlayın. Güvenlik nedeniyle, kullanıcılar yedek BIOS’u manuel olarak güncelleyemez. Kullanıcılar, o anda hangi BIOS’un (BIOS_A_LED veya BIOS_B_LED) etkin olduğunu tanımlamak için BIOS LED’lerine bakabil- irler.
