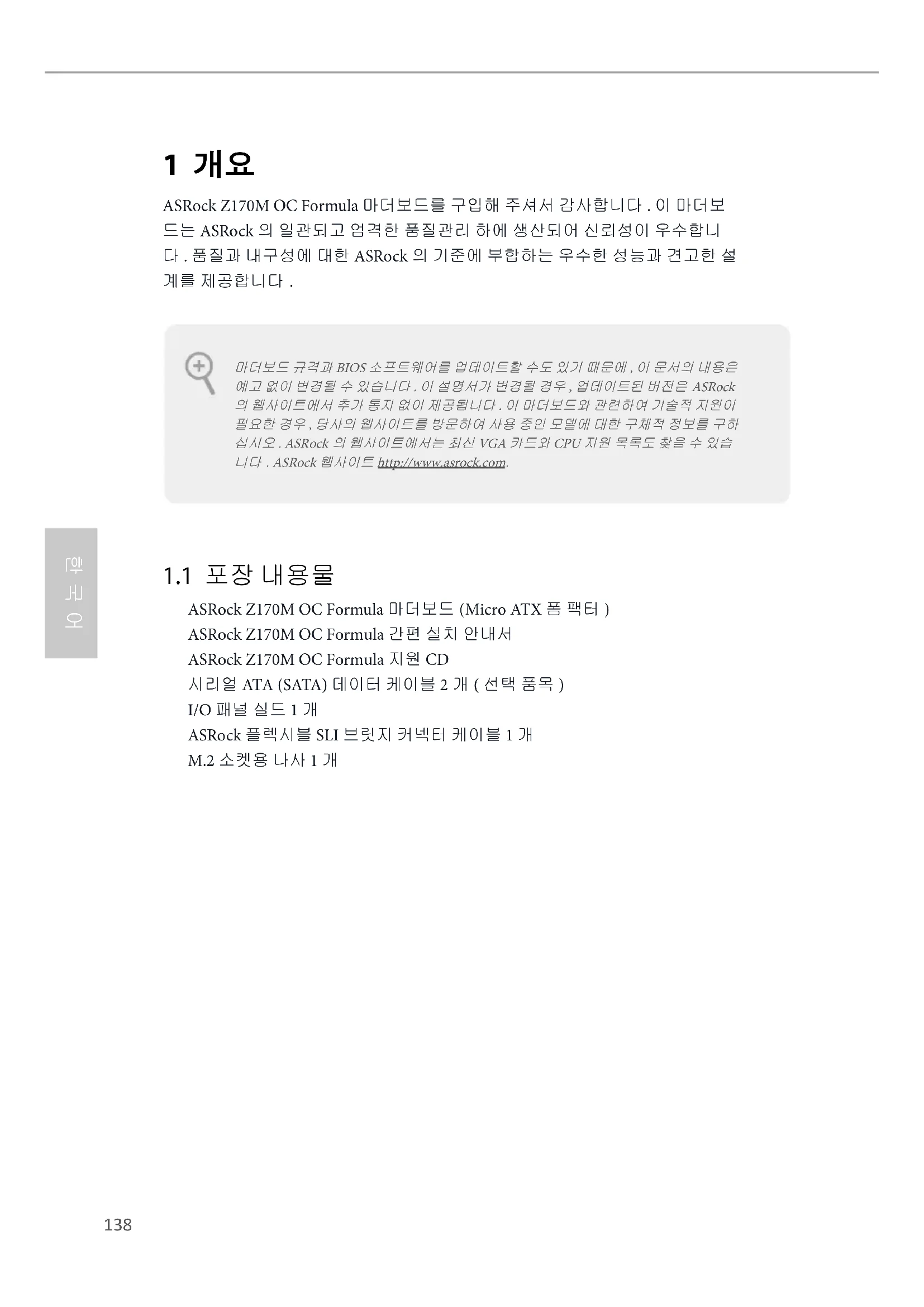

1 개요 ASRock Z170M OC Formula 마더보드를 구입해 주셔서 감사합니다 . 이 마더보 드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니 다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설

ASRock Z170M OC Formula 마더보드 (Micro ATX 폼 팩터 )

ASRock Z170M OC Formula 간편 설치 안내서

ASRock Z170M OC Formula 지원 CD

시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

ASRock 플렉시블 SLI 브릿지 커넥터 케이블 1 개

M.2 소켓용 나사 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하 십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.139 Z170M OC Formula

i7/i5/i3/Pentium®/Celeron® 프로세서 ( 소 켓 1151) 지원

Intel® Turbo Boost 2.0 기술 지원

Intel®K- 시리즈 잠금 해제 CPU 지원

ASRock BCLK 전범위 오버클로킹 지원

ASRock Hyper BCLK Engine 지원 Chipset

ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 )

• 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

시스템 메모리 최대 용량 : 32GB

DIMM 슬롯에 15 μ Gold Contact 장착

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

Intel® HD 그래픽스 빌트-인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 510/530

이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 HDMI 및 DisplayPort 1.2 포트 지원

HDMI 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 24Hz)

최대 4K x 2K (4096x2304) @ 24Hz or 4K x 2K (3840x2160) @ 60Hz 의 최대 해상도로 DisplayPort 1.2 지원

Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함 ) 지원 (HDMI 호환 모니터 필

가속화된 미디어 코덱 지원 : HEVC, VP8, VP9

DVI-D, HDMI 및 DisplayPort 1.2 포트를 이용한 HDCP 지원

HDMI 및 DisplayPort 1.2 포트를 이용한 Full HD 1080p Blu- ray (BD) 재생 지원

콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1150 오디오 코덱 )

서지 보호 지원 (ASRock 풀 스파이크 보호 )

3 지원 - Nichicon Fine Gold 시리즈 오디오 캡 - 디퍼렌셜 증폭기 포함 115dB SNR DAC - TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋

- 다이렉트 드라이브 기술 - PCB 절연 차폐

DTS 연결 지원141 Z170M OC Formula

번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )

PS/2 마우스 / 키보드 포트 1 개

USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크

USB 3.1 타입 A 포트 1개 (10 Gb/s) (ASMedia ASM1142) (ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

USB 3.1 타입 C 포트 1개(10 Gb/s) (ASMedia ASM1142) (ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

USB 3.0 포트 4 개 (Intel® Z170)(ESD 보호 지원 (ASRock 풀

LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전 면 스피커 / 마이크

Intel® Z170 지원 SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 14 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그 지원

ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 핫 플러그 지원

SATA Express 10 Gb/s 커넥터 2 개 *

• M2_1, SATA3_0, SATA3_1 및 SATA_EXP0 가 레인을 공유합니 다 . 이들 중 하나가 사용 중인 경우 , 나머지가 비활성화됩니

울트라 M.2 소켓 1 개 , 타입 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 ** ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원142

CPU 팬 커넥터 (3 핀 1 개 , 4 핀 1 개 ) 2 개 ( 스마트 팬 속도

섀시 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제어 )

• CPU 팬 커넥터는 팬 출력이 최대 1A(12W) 인 CPU 팬을 지원

8 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

underbolt 2/3 AIC 커넥터 (5 핀 ) 1 개

underbolt 3 AIC 커넥터 (10 핀 ) 1 개

• 한 개의 underbolt AIC 카드만 지원합니다 .

USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원

(ASRock 풀 스파이크 보호 ))

LED 탑재 Dr. Debug 1 개

: 온보드 전압 측정 포인트가 있는 7- 세트 1 개

Rapid OC 버튼 : OC 주파수 조절을 위한 +/- 버튼

다국어 GUI 지원 128Mb AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )

ACPI 5.0 준수 웨이크 업 이벤트

CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

Microso® Windows® 10 64 비트 / 8.1 64 비트 / 7 32 비트 / 7 64 비트

• Windows® 7 OS 를 설치하려면 , xHCI 드라이버를 ISO 파일에 포함시킨 수정된 설치 디스크가 필요합니다 . 자세한 사용법 은 204 페이지를 참조하십시오 .

• 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 .http://www.asrock.com

ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요) BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com144

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 40 번 항목 참조 ) CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스템 파 라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공 급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프로파

Clear CMOS기본값 Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .145 Z170M OC Formula

(9 핀 PANEL1) (1 페이지 , 28 번 항목 참조 ) 섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이 헤더에 연결 합니다 . 케이블을 연결 하기 전에 양극 핀과 음 극 핀을 기록합니다 . 전원 LED 및 스피커 헤더 (7 핀 SPK_PLED1) (1 페이지 , 34 번 항목 참조 ) 섀시 전원 LED 와 섀시 스피커를 이 헤더에 연결

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방 법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수 행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩

시리얼 ATA3 커넥터 (SATA3_0 1 페이지 , 20 번 항목 참조 ) (SATA3_1: 1 페이지 , 22 번 항목 참조 ) (SATA3_2: 1 페이지 , 21 번 항목 참조 ) (SATA3_3: 1 페이지 , 23 번 항목 참조 ) (SATA3_4: 1 페이지 , 27 번 항목 참조 ) (SATA3_5: 1 페이지 , 26 번 항목 참조 ) (SATA3_A1 1 페이지 , 18 번 항목 참조 ) (SATA3_A2 1 페이지 , 17 번 항목 참조 ) 이들 8 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이 터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합 니다 . SATA3_0, SATA3_1 은 SATA_EXP0 과 공유됩 니다 . SATA3_2, SATA3_3 은 SATA_EXP1 과 공유 됩니다 . 부팅 시간을 최 소화하려면 , Intel® Z170 SATA 포트 (SATA3_0) 를 부팅용 장치에 사용하십

직렬 ATA Express 커넥터 (SATA_EXP_0: 1 페이지 , 24 번 항목 참조 ) (SATA_EXP_1: 1 페이지 , 25 번 항목 참조 ) SATA 저장장치 또는 PCIe 저장장치를 이 커넥 터에 연결하십시오 .

• 상단 SATA Express 커 넥터 (SATA_EXP_0) 는 SATA3_0, SATA3_1 및 울 트라 M.2 소켓 (M2_1) 과

USB 2.0 헤더 (9 핀 USB3_4) (1 페이지 , 33 번 항목 참조 ) (9 핀 USB5_6) (1 페이지 , 32 번 항목 참조 )

두 개가 탑재되어 있을 뿐 아니라 마더보드에 헤 더 두 개가 탑재되어 있 습니다 . 각 USB 2.0 헤더 는 포트 두 개를 지원할

USB 3.0 헤더 (19 핀 USB3_5_6) (1 페이지 , 11 번 항목 참조 )

네 개가 개가 탑재되어 있 을 뿐 아니라 마더 보 드에 헤더 한 개 가 탑재 되어 있습 니다 . 각 USB

지원할 수 있습 니다 . 전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 37 번 항목 참조 ) 이 헤더는 오디오 장치를 전면 오디오 패널에 연결 하는 데 사용됩니다 .

(4 핀 CHA_FAN1) (1 페이지 , 19 번 항목 참조 ) (4 핀 CHA_FAN2) (1 페이지 , 30 번 항목 참조 ) (4 핀 CHA_FAN3) (1 페이지 , 39 번 항목 참조 ) 팬 케이블을 팬 커넥터에 연결하고 검은색 와이어 를 접지핀에 연결하십시

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널 용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 .

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 38 번 항목 참조 ) (3 핀 CPU_FAN2) (1 페이지 , 3 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습니 다 . 3 핀 CPU 팬을 연결 하려는 경우 핀 1-3 에 연

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 10 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . underbolt 2/3 AIC 커넥터 (5 핀 TBT1) (1 페이지 , 36 번 항목 참조 ) underbolt ™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에

*underbolt ™ AIC 카드를 PCIE3( 기본 슬롯 ) 에 설치하십

• 이 마더보드에서는 한 개의 underbolt AIC 카드만 지원합

underbolt 3 AIC 커넥터 (10 핀 TBT2) (1 페이지 , 35 번 항목 참조 ) underbolt ™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에

• underbolt ™ AIC 카드를 PCIE2( 기본 슬롯 ) 에 설치하십

• 이 마더보드에서는 한 개의 underbolt AIC 카드만 지원합

(9 핀 COM1) (1 페이지 , 31 번 항목 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 . V-Probe

(7- 핀 VOL_CON1) (1 페이지 , 4 번 항목 참조 ) 사용자는 온보드 컨포넌 트 전압을 측정할 수 있

PIN1: 1.0V PCH: PCH 전압 PIN2: VCCSA: CPU 시스템 에이전트 전

CPU GT: CPU 그래픽 전압 PIN5

VCORE: CPU 코어 전압 PIN7

마더보드에는 스마트 스위치 11 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스위치 , CMOS 소거 스위치 , Rapid OC 버튼 , 메뉴 버튼 , 슬로우 모드 스위치 , BIOS 선택 스위치 , LN2 모드 스위치 , 직접 키 버튼 및 XMP 스위치 . 전원 스위치(PWR) (1 페이지 , 5 번 항목 참조 ) 전원 스위치로 시스템을 빨 리 켜거나 끌 수 있습니다 . 리셋 스위치(RST) (1 페이지 , 6 번 항목 참조 ) 리셋 스위치로 시스템을 빨리 리셋할 수 있습니다 .CMOS 지우기 스위치(CLRCBTN1) (4 페이지 , 15 번 항목 참조 ) CMOS 지우기 스위치로 CMOS 값을 빨리 지울 수 있 습니다 .+ / - Rapid OC 버튼(PLUS:1 페이지 , 7 번 항목 참조 )(MINUS:1 페이지 , 8 번 항목 참조 )+ / - Rapid OC 버튼으로 사용자는 Rapid OC 의 OC 주파수 를 빠르고 쉽게 조절할 수 있 습니다 .메뉴 버튼( 메뉴 :1 페이지 , 9 번 항목 참조 )메뉴 버튼으로 사용자는 날 짜 / 시간 , 온도 및 전압 정보 간 토글을 빠르게 사용할 수 있습니다 .PowerReset 이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다 .

MENU 이 오버클럭킹 작동은 메모리 용량 , 써멀 솔루션 등과 같은 시스템 구성에 따라 다릅 니다 . 오버클럭킹은 시스템 안정성에 영향을 미치거나 컴포넌트 및 장치에 손상을 초 래할 수도 있습니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .152

(SLOWMODE1) (1 페이지 , 15 번 항목 참조 ) 슬로우 모드가 켜져 있 으면 , 프로세서가 가 장 낮은 주파수에서 실

BIOS 선택 스위치 (BIOS_SEL1) (1 페이지 , 29 번 항목 참조 ) BIOS 선택 스위치로 시스템을 BIOS A 또는 BIOS B 에서 부팅할 수

LN2 모드 스위치 (LN2MODE1) (1 페이지 , 13 번 항목 참조 ) LN2 모드는 액화 질소 를 이용한 극한의 오버 클럭킹 시에 프로세서 의 콜드 부트 버그 문 제를 제거하는 데 도움

(DIRKEY1) (1 페이지 , 14 번 항목 참조 ) 직접 키 버튼을 사용하 면 시스템을 켠 후 곧장 UEFI 설정 화면으로 들 어갈 수 있습니다 . XMP 스위치 (XMP_ON1) (1 페이지 , 16 번 항목 참조 ) XMP 스위치를 사용하 면 XMP 프로필을 간편 하게 로드하여 오버클 러킹된 DRAM 전압을 자동으로 구성하여 안 정적 동작이 가능해집

이 마더보드는 두 개의 BIOS 칩 , 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑 재하여 시스템의 안전 및 안정성을 더욱 강화했습니다 . 평소에 시스템은 일차 BIOS

로 동작합니다 . 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 “B” 위치로 설

정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다 . 그런 다음 UEFI Setup Utility 에서 “Secure Backup UEFI( 보안 백업 UEFI)”를 사용하여 BIOS 파일 실행본을 일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다 . 안전을 위해서 , 사용자가

백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다 . 사용자는 BIOS LED

(BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수
