MANUAL DE USUARIO Z170M OC Formula ASROCK

OFF78 Español 1 Introducción Gracias por adquirir la placa base ASRock Z170M OC Formula, una placa base able fabricada siguiendo el sistemáticamente estricto control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

• Placa base ASRock Z170M OC Formula (factor de forma Micro-ATX)

• Guía de instalación de la placa base ASRock Z170M OC Formula

• CD de soporte de la placa base ASRock Z170M OC Formula

• 2 cables de datos Serie ATA (SATA) (Opcional)

• 1 Tornillo para el zócalo M.2 Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.79 Z170M OC Formula Español

• Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación

• Diseño de 14 fases de alimentación

• Compatible con la tecnología de Intel® Turbo Boost 2.0

• Tecnología de memoria DDR4 de doble canal

• Compatible con memoria no-ECC, sin búfer

• Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

• Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

• Capacidad máxima de la memoria del sistema: 32GB

• Admite unidad de estado sólido de NVMe como disco de arranque

• Compatible con NVIDIA® Quad SLI

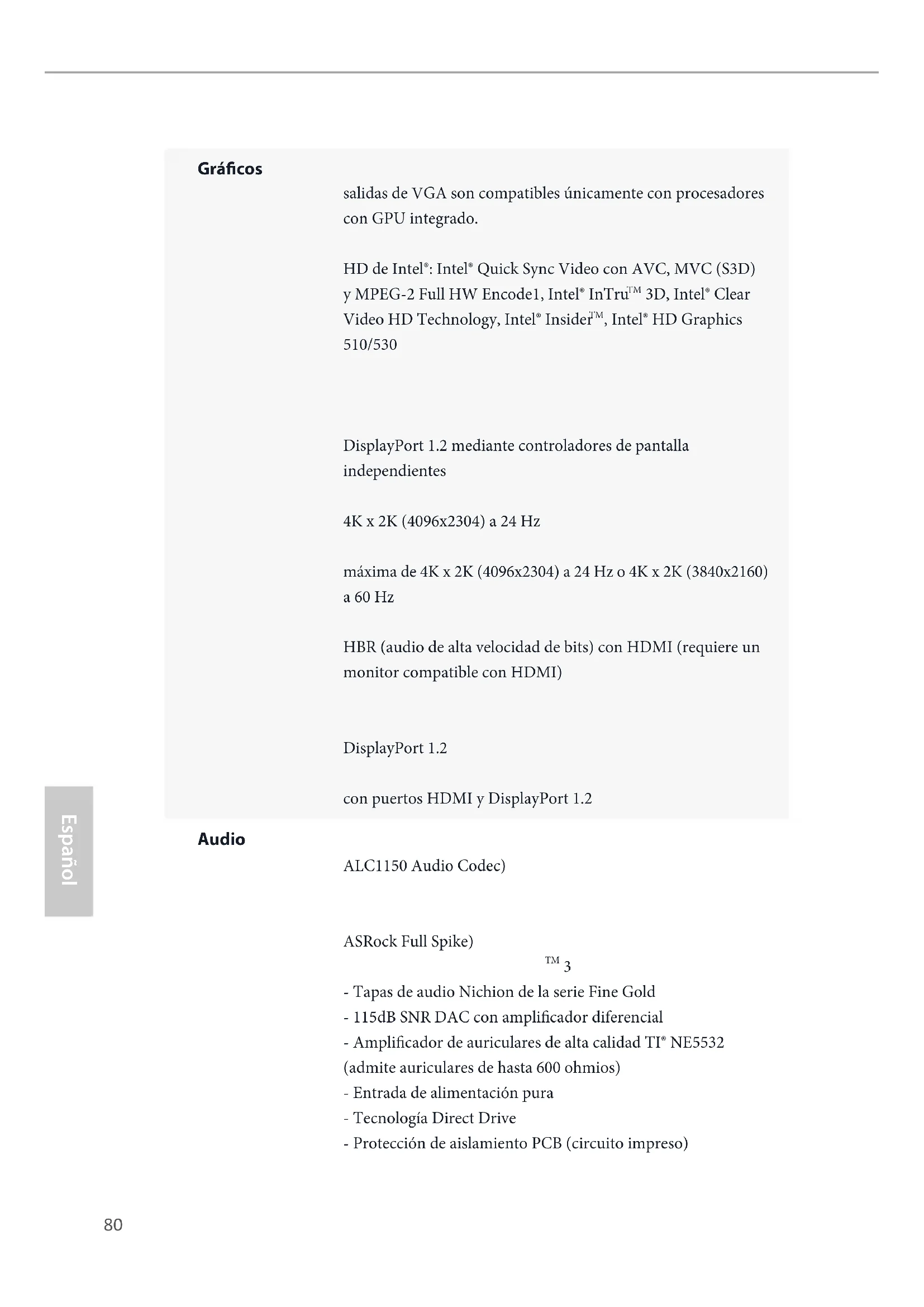

• La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• Memoria compartida máxima: 1792MB

• Salida gráca dual: compatible con puertos HDMI y DisplayPort 1.2 mediante controladores de pantalla independientes

• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2304) a 24 Hz

• Admite la tecnología DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 24 Hz o 4K x 2K (3840x2160) a 60 Hz

• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

• Admite códecs multimedia acelerados: HEVC, VP8, VP9

• Compatible con HDCP con puertos DVI-D, HDMI y DisplayPort 1.2

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos HDMI y DisplayPort 1.2 Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)

• Compatible con audio Blu-ray Premium

• Compatible con protección por sobretensión (protección ASRock Full Spike)

- Tapas de audio Nichion de la serie Fine Gold - 115dB SNR DAC con amplicador diferencial - Amplicador de auriculares de alta calidad TI® NE5532 (admite auriculares de hasta 600 ohmios) - Entrada de alimentación pura - Tecnología Direct Drive - Protección de aislamiento PCB (circuito impreso)

• Compatible con Wake-On-LAN

• Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike)

• Compatible con Ethernet de consumo eciente de energía 802.3az

• Compatible con PXE Panel trasero I/O

• 1 puerto de ratón/teclado PS/2

• 1 puerto de salida SPDIF óptica

• 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM1142) (admite protección ESD (protección total contra picos))

• 1 Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM1142) (admite protección ESD (protección total contra picos))

• 4 Puertos USB 3.0 (Intel® Z170) (admite protección ESD (protección total contra picos ASRock))

• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono Almace- namiento

• 6 Conectores SATA3 de 6,0 Gb/s por Intel® Z170, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

• 2 Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibilidad con las funciones NCQ, AHCI y "Conexión en caliente"

• 2 Conectores SATA Express de 10 Gb/s*

• Compatibilidad pendiente

• M2_1, SATA3_0, SATA3_1 y SATA_EXP0 comparten carriles. Si cualquiera de ellos está en uso, los otros se deshabilitan.

• 1 x Zócalo Ultra M.2 que admite el módulo SATA3 6.0 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)** ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admiteel Kit U.2 de ASRock82 Español Conector

• 1 Cabezal de puerto COM

• 1 LED de alimentación y base de conexiones para el altavoz

• 2 Conectores (1 x 3 contactos, 1 x 4 contactos) para el venti- lador de la CPU (control de velocidad de ventilador inteligente)

• 3 Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

• El conector de ventilador de la CPU admite el ventilador de la CPU con una potencia de ventilador máxima de 1 A (12 W).

• 1 Conector de alimentación ATX de 24 pines

• 1 Conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)

• 2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 Dr. Debug con indicador LED

• 1 interruptor de alimentación con indicador LED

• 1 interruptor de reseteo con indicador LED

: 1 x 7 conjuntos de puntos de medición de voltaje integrados

• Botón Rapid OC: botones +/- para ajustar la frecuencia de OC

• Comprobador de estado de publicación (PSC)

• 1 interruptor de selección de BIOS

• 1 Botón de tecla directa83 Z170M OC Formula Español Función del BIOS

• 2 x BIOS legal UEFI AMI de 128 Mb con compatibilidad para GUI en varios idiomas (1 x BIOS principal y 1 x BIOS de respaldo)

• Compatible con tecnología UEFI de copia de seguridad segura

• Eventos de reactivación conformes con ACPI 5.0

• Método de sensor de temperatura de la CPU/Chasis

• Tacómetro del ventilador de la CPU/Chasis

• CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 204 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

• Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com84 Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág.1, N.º 40) CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Borrado de CMOSPredeterminado El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.85 Z170M OC Formula Español

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 28) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N.º 34) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. GND

GND PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica- dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Español Conectores Serie ATA3 (SATA3_0 consulte la pág.1, N.º 20) (SATA3_1: consulte la pág.1, N.º 22) (SATA3_2: consulte la pág.1, N.º 21) (SATA3_3: consulte la pág.1, N.º 23) (SATA3_4: consulte la pág.1, N.º 27) (SATA3_5: consulte la pág.1, N.º 26) (SATA3_A1 consulte la pág.1, N.º 18) (SATA3_A2 consulte la pág.1, N.º 17) Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. SATA3_0, SATA3_1 se comparten con SATA_ EXP0. SATA3_2, SATA3_3 se comparten con SATA_EXP1. Para minimizar el tiempo de arranque, use los puertos SATA de Intel® Z170 (SATA3_0) para los dispositivos de arranque. Conectores Serial ATA Express (SATA_EXP_0: consulte la pág.1, N.º 24) (SATA_EXP_1: consulte la pág.1, N.º 25) Enchufe los dispositivos de almacenamiento SATA o PCIe a estos conectores. *El conector SATA Express (SATA_EXP0) se comparte con SATA3_0, SATA3_1 y el zócalo Ultra-M.2 (M2_1). Cabezales USB 2.0 (USB3_4 de 9 pines) (consulte la pág.1, N.º 33) (USB5_6 de 9 pines) (consulte la pág.1, N.º 32) Además de dos puertos USB 2.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 2.0 admite dos puertos. SATA3_1SATA3_5 SATA3_A1 SATA3_0 SATA3_3SATA3_4 SATA3_A2 SATA3_2 SATA3_0 SATA3_2 SATA3_1 SATA3_3 SATA_EXP0 SATA_EXP1 DUMMY GND GND

Z170M OC Formula Español Cabezales USB 3.0 (USB3_5_6 de 19 pines) (consulte la pág.1, N.º 11) Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB

3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 37) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 19) (CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 30) (CHA_FAN3 de 4 pines) (consulte la pág.1, N.º 39) Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-

do los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el pan- el de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

OL88 Español Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 38) (CPU_FAN2 de 3 pines) (consulte la pág.1, N.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ven- tilador de CPU de 3 pines, conéctelo al Pin 1-3. Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 10) Esta placa base contiene un conector de aliment- ación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N.º 1) Esta placa base contiene un conector de aliment- ación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector underbolt 2/3 AIC (TBT1 de 5 pines) (consulte la pág.1, N.º 36) Enchufe una tarjeta complementaria (AIC) underbolt™ a este conector mediante el cable GPIO. *Instale la tarjeta underbolt™ AIC a PCIE3 (ranura predeterminada).

FAN_VOLTAGE89 Z170M OC Formula Español Conector underbolt 3 AIC (TBT2 de 10 pines) (consulte la pág.1, N.º 35) Enchufe una tarjeta complementaria (AIC) underbolt™ a este conector mediante el cable GPIO. *Instale la tarjeta AIC underbolt™ en PCIE2 (ranura predeterminada).

• Solamente se admite una tarjeta AIC underbolt en esta placa base. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 31) Este cabezal COM1 admite un módulo de puerto serie. V-Probe

(VOL_CON1 de 7 pines) (consulte la pág.1, N.º 4) Los usuarios pueden medir el voltaje de los componentes integrados. CONTACTO1

VCCSA: voltaje de agente del sistema de la CPU CONTACTO3

Voltaje IO de la CPU

La placa base contiene once conmutadores inteligentes: Conmutador de alimentación, conmutador de restablecimiento, conmutador de borrado de CMOS, botones OC rápidos, botón de menú, conmutador de modo lento, conmutador de selección del BIOS, conmutador del modo LN2, botón de tecla directa y Conmutador XMP.Interruptor de alimentación(PWR)(consulte la pág.1, N.º 5)El interruptor de alimentación permite a los usuarios encender y apagar rápidamente el sistema.Interruptor de reseteo(RST)(consulte la página 1, nº 6)El interruptor de reseteo permite a los usuarios resetear rápidamente el sistema.Interruptor de borrado de CMOS(CLRCBTN1)(consulte la pág. 4, Nº 15)El interruptor de borrado de CMOS permite a los usuarios borrar rápidamente los valores de CMOS.Botones Rapid OC + / -(PLUS:consulte la pág.1, N.º 7)(MINUS:consulte la pág.1, N.º 8)Los botones Rapid OC + / - permiten a los usuarios ajustar rápida y fácilmente la frecuen-cia de OC en Rapid OC.Botón Menú(MENÚ:consulte la pág.1, N.º 9)El botón MENÚ permite a los usuarios alternar entre la información de Fecha/Hora, Temperatura y voltaje.PowerResetEsta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

MENUEl comportamiento de este overclocking depende de la conguración del sistema, como por ejemplo la capacidad de la memoria, la pasta térmica, etc. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y los dispositivos. No nos hacemos responsables de posibles daños producidos por el overclocking.92 Español Interruptor del Modo Lento (SLOWMODE1) (consulte la pág.1, N.º 15) Si el Modo Lento está activado, el procesador funciona con la frecuencia más baja. Interruptor de selección del BIOS (BIOS_SEL1) (consulte la pág.1, N.º 29) El interruptor de selección del BIOS permite arrancar el siste- ma desde el BIOS A o el BIOS B. Interruptor del Modo LN2 (LN2MODE1) (consulte la pág.1, N.º 13) El modo LN2 ayuda a eliminar los problemas de errores del arranque en frío de los procesadores durante el overclocking extremo con nitrógeno líquido. Botón de tecla directa (DIRKEY1) (consulte la pág.1, N.º 14) El botón de tecla directo permite a los usuarios encender el sistema y entrar directamente en la pantalla de conguración de UEFI. Conmutador XMP (XMP_ON1) (consulte la pág.1, N.º 16) El conmutador XMP permite a los usuarios cargar perles XMP fácilmente para congurar automáticamente los voltajes de la memoria DRAM cuya velocidad se ha aumentado para conseguir un funcionamiento estable.

Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS de copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su sistema. Normalmente, el sistema funcionará con el BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma, deberá simplemente cambiar el interruptor de selección del BIOS a la posición “B”. De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie. Después, utilice “Secure Backup UEFI” (copia de seguridad segura de UEFI) en “UEFI Setup Utility” (herramienta de conguración de UEFI) para duplicar una copia de trabajo de los archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema funcione correctamente. Por cuestiones de seguridad, los usuarios no pueden actualizar el BIOS de copia de seguridad manualmente. Los usuarios deberán consultar los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identicar qué BIOS está activado en ese momento.

• Suporte a ser anunciado
