Informations produit

Marque : ASROCK

Modèle : H410MHDVP

Catégorie : Carte mère

Caractéristiques Techniques ASROCK H410MHDVP, carte mère Micro ATX, socket LGA 1200, chipset Intel H410
Support de Processeur Compatible avec les processeurs Intel de 10ème génération
Slots de Mémoire 2 x DDR4 DIMM, jusqu'à 32 Go, supporte la mémoire jusqu'à 2400 MHz
Connectivité 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1, 4 x SATA3, 1 x M.2 (NVMe)
Ports USB 2 x USB 3.2 Gen1, 4 x USB 2.0
Audio Codec audio Realtek ALC897, 7.1 canaux HD Audio
Utilisation Idéale pour les PC de bureau et les configurations bureautiques
Maintenance Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité Fonctionnalités de sécurité intégrées dans le BIOS, protection contre les surchauffes
Informations Générales Dimensions : 24.4 cm x 21.5 cm, garantie constructeur de 3 ans

FOIRE AUX QUESTIONS - H410MHDVP ASROCK

Comment installer la carte mère ASROCK H410MHDVP ?
Pour installer la carte mère ASROCK H410MHDVP, commencez par placer la carte dans le boîtier de l'ordinateur en alignant les trous de fixation. Utilisez des vis pour la fixer solidement. Ensuite, connectez le processeur, la mémoire RAM et les câbles d'alimentation conformément au manuel d'utilisation.
Quels types de mémoire RAM sont compatibles avec la ASROCK H410MHDVP ?
La carte mère ASROCK H410MHDVP est compatible avec la mémoire DDR4. Elle prend en charge des modules allant jusqu'à 2933 MHz et un maximum de 64 Go de RAM.
Comment mettre à jour le BIOS de la carte mère ASROCK H410MHDVP ?
Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu UEFI en appuyant sur 'F2' ou 'Delete'. Utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.
Quels ports d'extension sont disponibles sur la ASROCK H410MHDVP ?
La ASROCK H410MHDVP dispose de 1 port PCIe 3.0 x16 et de 2 ports PCIe 3.0 x1 pour les cartes d'extension.
Comment résoudre un problème d'affichage sur la carte mère ASROCK H410MHDVP ?
Vérifiez que le câble de la carte graphique est correctement connecté. Assurez-vous également que la carte graphique est bien insérée dans le port PCIe. Si le problème persiste, testez avec une autre carte graphique ou vérifiez que la mémoire RAM est correctement installée.
La carte mère ASROCK H410MHDVP prend-elle en charge l'overclocking ?
Non, la carte mère ASROCK H410MHDVP ne prend pas en charge l'overclocking, car elle est conçue pour les processeurs Intel série 10 et 11 sans option d'overclocking dans le BIOS.
Quels sont les formats de boîtier compatibles avec la ASROCK H410MHDVP ?
La carte mère ASROCK H410MHDVP est au format Micro ATX, ce qui la rend compatible avec les boîtiers Micro ATX et ATX.
Comment configurer le RAID sur la carte mère ASROCK H410MHDVP ?
Pour configurer le RAID, accédez au BIOS pendant le démarrage en appuyant sur 'F2' ou 'Delete'. Allez dans les paramètres de stockage et activez l'option RAID. Ensuite, suivez les instructions pour créer un volume RAID avec les disques durs sélectionnés.

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H410MHDVP - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H410MHDVP de la marque ASROCK.

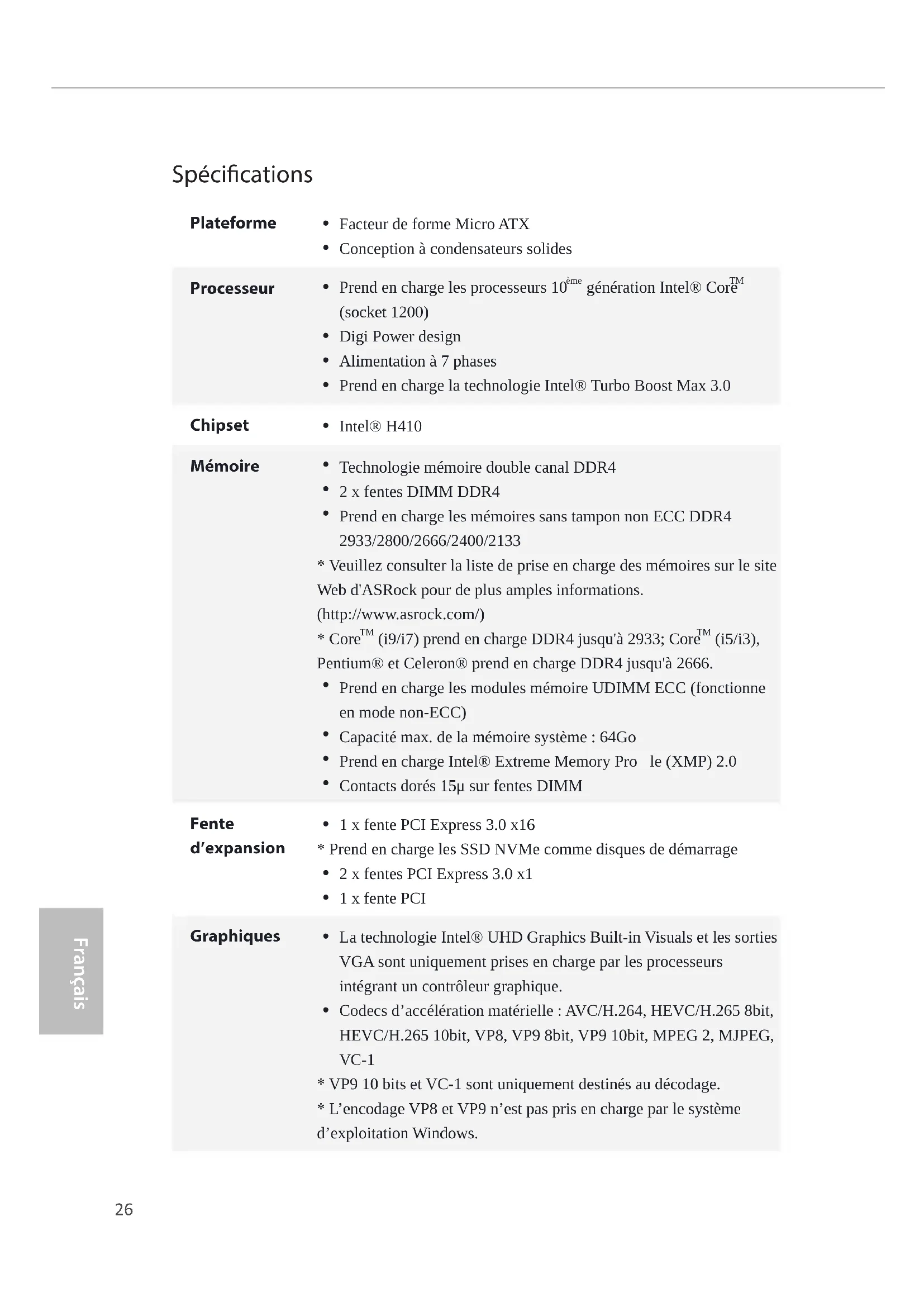

MODE D'EMPLOI H410MHDVP ASROCK

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 10 ème génération Intel® Core

Alimentation à 7 phases

  • Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

(i9/i7) prend en charge DDR4 jusqu'à 2933; Core

(i5/i3), Pentium® et Celeron® prend en charge DDR4 jusqu'à 2666.

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 64Go

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

  • Prend en charge les SSD NVMe comme disques de démarrage

1 x fente PCI Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • VP9 10 bits et VC-1 sont uniquement destinés au décodage.
  • L’encodage VP8 et VP9 n’est pas pris en charge par le système d’exploitation Windows.27 H410M-HDVP H410M-HDVP2 Français

Achage et sécurité du contenu : Rec. 2020 (large gamme de couleurs), Microso PlayReady 3.0, protection de contenu Intel® SGX, disque Blu-ray UHD/HDR

Trois options de sortie graphique : D-Sub, DVI-D et HDMI

  • Prend en charge jusqu'à 2 écrans simultanément

Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI

1.4 (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 1.4 Audio

Prend en charge la protection contre les surtensions Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

4 x ports USB 2.0 (Protection contre les décharges électrostatiques) (H410M-HDVP)

2 x ports USB 2.0 (Protection contre les décharges électrostatiques) (H410M-HDVP2)28 Français

2 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et «Hot Plug»*

  • Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_3 est désactivé.

1 x socket M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280 et M.2 PCI Express touche M jusqu'à Gen3 x2 (16 Gb/s)** ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de CPU (4 broches)

  • Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis (4 broches)

  • Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

  • Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).
  • CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques) (H410M-HDVP)

2 x embase USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques) (H410M-HDVP2)

1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques) Système d’exploitation
