INSTRUKCJA OBSŁUGI H410MHDVP ASROCK

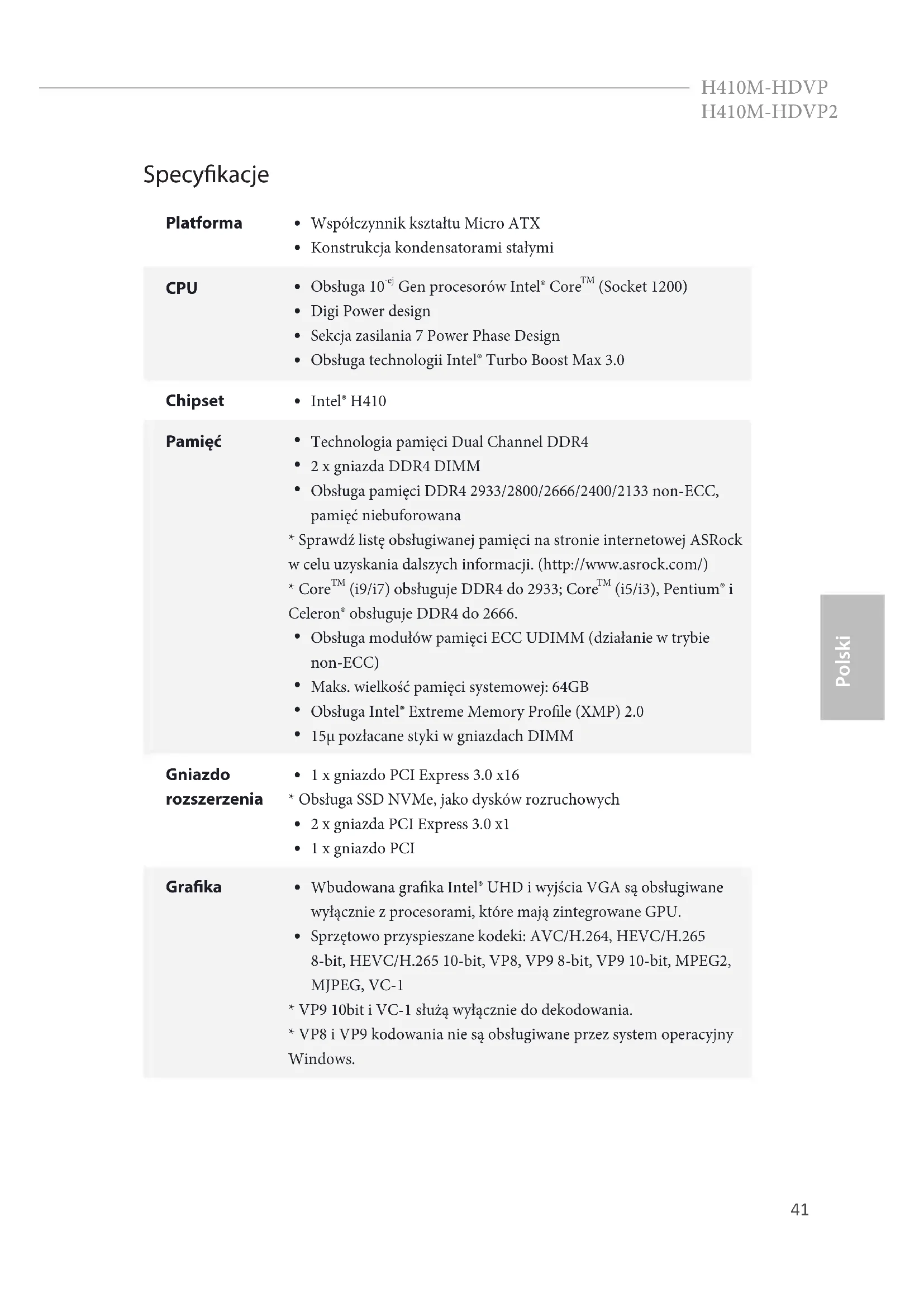

Microso® Windows® 10 64-bit41 H410M-HDVP H410M-HDVP2 Polski Specykacje Platforma

Współczynnik kształtu Micro ATX

Konstrukcja kondensatorami stałymi CPU

Obsługa 10 -ej Gen procesorów Intel® Core

Sekcja zasilania 7 Power Phase Design

Obsługa technologii Intel® Turbo Boost Max 3.0 Chipset

Obsługa pamięci DDR4 2933/2800/2666/2400/2133 non-ECC, pamięć niebuforowana

• Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

(i9/i7) obsługuje DDR4 do 2933; Core

Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)

Maks. wielkość pamięci systemowej: 64GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia

• Obsługa SSD NVMe, jako dysków rozruchowych

1 x gniazdo PCI Graka

Wbudowana graka Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

• VP9 10bit i VC-1 służą wyłącznie do dekodowania.

• VP8 i VP9 kodowania nie są obsługiwane przez system operacyjny Windows.42 Polski

Opcje trzech wyjść gracznych: D-Sub, DVI-D i HDMI

• Obsługa do 2 monitorów jednocześnie

Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa HDCP 2.3 z portami DVI-D i HDMI 1.4

Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI 1.4 Audio

Dźwięk HD 7.1 CH (kodek audio Realtek ALC887)

Obsługa zabezpieczenia przed przepięciami LAN

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa PXE Tylny panel Wejścia/ Wyjścia

1 x port klawiatury PS/2

4 x porty USB 2.0 (obsługa zabezpieczenia ESD) (H410M-HDVP)

2 x porty USB 2.0 (obsługa zabezpieczenia ESD) (H410M- HDVP2)43 H410M-HDVP H410M-HDVP2 Polski

2 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon Przechowy- wanie

4 x złącza SATA3 6,0 Gb/s, obsługa NCQ, AHCI i Hot Plug*

• Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_3.

1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x2 (16 Gb/s)** ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit Złącze

1 x złącze główkowe portu drukarki

1 x złącze główkowe portu COM

1 x złącze główkowe SPI TPM

1 x złącze główkowe naruszenia obudowy i głośnika

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

1 x złącze wentylatora obudowy (4-pinowe)

• Złącze wentylatora obudowy obsługuje wentylator obudowy maksymalnym prądem zasilania wentylatora 1A (12W).

1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

• CHA_FAN1/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

1 x 8 pinowe złącze zasilania 12V

1 x złącze audio na panelu przednim

1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0) (Obsługa zabezpieczenia ESD) (H410M-HDVP)

2 x złącza główkowe USB 2.0 (obsługuje 4 porty USB 2.0) (Obsługa zabezpieczenia ESD) (H410M-HDVP2)

1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD) System operacyjny
