INSTRUKCJA OBSŁUGI H310MSTX ASROCK

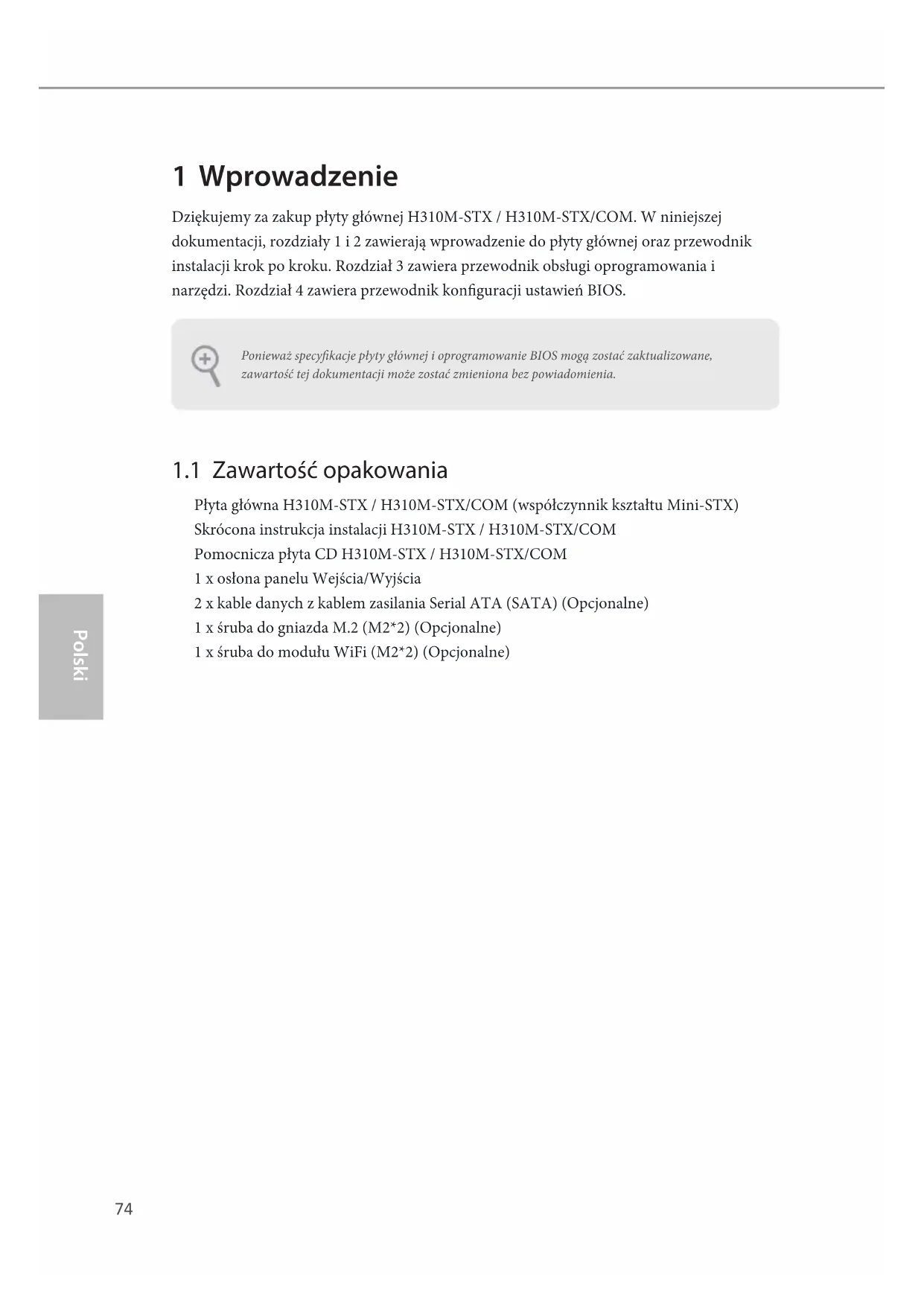

GND Jack detectAudio-LAudio-R74 Polski 1 Wprowadzenie Dziękujemy za zakup płyty głównej H310M-STX / H310M-STX/COM. W niniejszej dokumentacji, rozdziały 1 i 2 zawierają wprowadzenie do płyty głównej oraz przewodnik instalacji krok po kroku. Rozdział 3 zawiera przewodnik obsługi oprogramowania i narzędzi. Rozdział 4 zawiera przewodnik konguracji ustawień BIOS.

1.1 Zawartość opakowania

Płyta główna H310M-STX / H310M-STX/COM (współczynnik kształtu Mini-STX)

Skrócona instrukcja instalacji H310M-STX / H310M-STX/COM

Pomocnicza płyta CD H310M-STX / H310M-STX/COM

1 x osłona panelu Wejścia/Wyjścia

2 x kable danych z kablem zasilania Serial ATA (SATA) (Opcjonalne)

1 x śruba do gniazda M.2 (M2*2) (Opcjonalne)

1 x śruba do modułu WiFi (M2*2) (Opcjonalne) Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia.75

Współczynnik kształtu Mini-STX CPU

Obsługa 9 -ej i 8 -ej generacji procesorów Intel® Core

Sekcja zasilania 5 Power Phase Design

Obsługa technologii Intel® Turbo Boost 2.0 Chipset

Obsługa pamięci DDR4 2666/2400/2133 non-ECC, pamięć niebuforowana

Maks. wielkość pamięci systemowej: 64GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia

1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT) Graka

Wbudowana graka Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

Kodowanie/dekodowanie HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (tylko dekodowanie), MPEG2, MJPEG, VC-1 (tylko dekodowanie)76 Polski

Maks. współdzielona pamięć 1024MB

• Wielkość maksymalnej współdzielonej pamięci zależy od systemów operacyjnych.

Opcje trzech wyjść gracznych: D-Sub, HDMI i DisplayPort 1.2

• Obsługa do 2 monitorów jednocześnie

Obsługa HDMI z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa DisplayPort 1.2 z maks. rozdzielczością do 4K x 2K (4096x2304) przy 60Hz

Obsługa portów HDCP z HDMI i DisplayPort 1.2

1 x gniazdo słuchawek/zestawu słuchawkowego

1 x złącze główkowe dźwięku LAN

Obsługa zabezpieczenia przed wyładowaniami atmosferyczny- mi/ESD

Obsługa PXE Przedni panel Wejścia/ Wyjścia

1 x gniazdo słuchawek/zestawu słuchawkowego

1 x port USB 3.1 Gen1 typu A (obsługuje zabezpieczenia ESD)

1 x port USB 3.1 Gen1 typu C (obsługuje zabezpieczenia ESD)

1 x gniazdo wejścia mikrofonu77

H310M-STX / H310M-STX/COM

Polski Tylny panel Wejścia/ Wyjścia

1 x gniazdo zasilania DC (zgodne z zasilaczem 19 V)*

• Korzystać z zasilacza 120 W dla CPU 65 W i zasilacza 90 W dla CPU 35 W.

1 x port USB 2.0 (obsługuje zabezpieczenia ESD)

1 x port USB 3.1 Gen1 (obsługuje zabezpieczenia ESD)

2 x złącza SATA3 6,0 Gb/s ze złączami zasilania, obsługa NCQ, AHCI i Hot Plug

1 x gniazdo Ultra M.2, obsługa typu 2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*

• Obsługa SSD NVMe, jako dysków rozruchowych Złącze

1 x port główkowy COM (tylko dla H310M-STX/COM)

1 x złącze główkowe funkcji naruszenia obudowy

2 x złącze wentylatora CPU (2 x 4-pinowe)

1 x złącze główkowe głośnika wewnętrznego

1 x złącze główkowe na panelu przednim

1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0) (Obsługa zabezpieczenia ESD)

1 x złącze główkowe dźwięku Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

Zgodność zdarzeń wybudzania z ACPI 6.0

Wielokrotna regulacja napięcia DRAM Monitor sprzętu

Wykrywanie temperatury CPU

Cichy wentylator CPU (automatyczna regulacja prędkości obrotowej wentylatora obudowy zależnie od temperatury CPU)

Sterowanie wieloma prędkościami obrotowymi wentylatora CPU

Wykrywanie OTWARCIA OBUDOWY

Monitorowanie napięcia: Napięcie rdzenia CPU Vcore +12 V, +5 V, +3,3 V78 Polski System oper- acyjny

Microso® Windows® 10 64-bitowy Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) Lista obsługiwanych obudów Mini-STX Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetak- towywaniem. Dostawca Model SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B79

1.3 Wbudowane złącza główkowe i inne złącza

Złącze główkowe na pane- lu systemu (9-pinowe PANEL1) (sprawdź p.1, Nr 7) Do tego złącza główkowego można podłączać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus. GND

RESET#PWRBTN#PLED-PLED+

GND Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. PWRBTN (Przycisk zasilania): Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skong- urować sposób wyłączania systemu z użyciem przycisku zasilania. RESET (Przycisk resetowania): Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.80 Polski Złącze główkowe głośnika MONO (4-pinowe SPEAKER1) (sprawdź p.1, Nr 4) Podłącz to tego złącza główkowego głośnik obudowy. Złącza Serial ATA3 (sprawdź p.2, Nr 10 i 11) Te dwa złącza SATA3 obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. *Złącza SATA3 obsługują dyski twarde 2,5 cala (+5 V) i nie obsługują dysków twardych 3,5 cala (+12 V) Złącza główkowe USB 2.0 (9-pinowe USB_5_6) (sprawdź p.1, Nr 5) Na tej płycie głównej znajduje się jedno złącze główkowe. Złącze główkowe USB 2.0 może obsługiwać dwa porty. Złącza wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 3) (4-pinowe CPU_FAN2) (sprawdź p.1, Nr 1) Płyta główna udostępnia dwa 4-pinowe złącza wentylato- ra CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. DUMMYGNDGND

Styk Nazwa sygnału Styk Nazwa sygnału 1 GND 11 Nie dotyczy

Polski Szeregowy port główkowy (tylko dla H310M-STX/ COM) (9-pinowe COM1) (sprawdź p.1, Nr 6) To złącze główkowe COM1 obsługuje moduł portu szeregowego. Złącze główkowe czujnika naruszenia obudowy (2-pinowe CI1) (sprawdź p.1, Nr 9) Ta płyta główna obsługuje funkcję wykrywania OTWARCIA OBUDOWY, która wykrywa zdjęcie pokrywy obudowy. Ta funkcja wymaga obudowy z konstrukcją wykrywania naruszenia obudowy. Pole stykowe usuwania pamięci CMOS (sprawdź p.2, Nr 12) Pole stykowe usuwania pamięci CMOS umożliwia usunięcie wszystkich danych z pamięci CMOS. W celu usunięcia zawar- tości pamięci CMOS odłącz zasilanie i zawrzyj pole stykowe usuwania pamięci CMOS. Złącze główkowe dźwięku (5-pinowe AUDIO3) (sprawdź p.1, Nr 8) Złącze główkowe dźwięku umożli- wia podłączenie kabla audio słuchawek.
