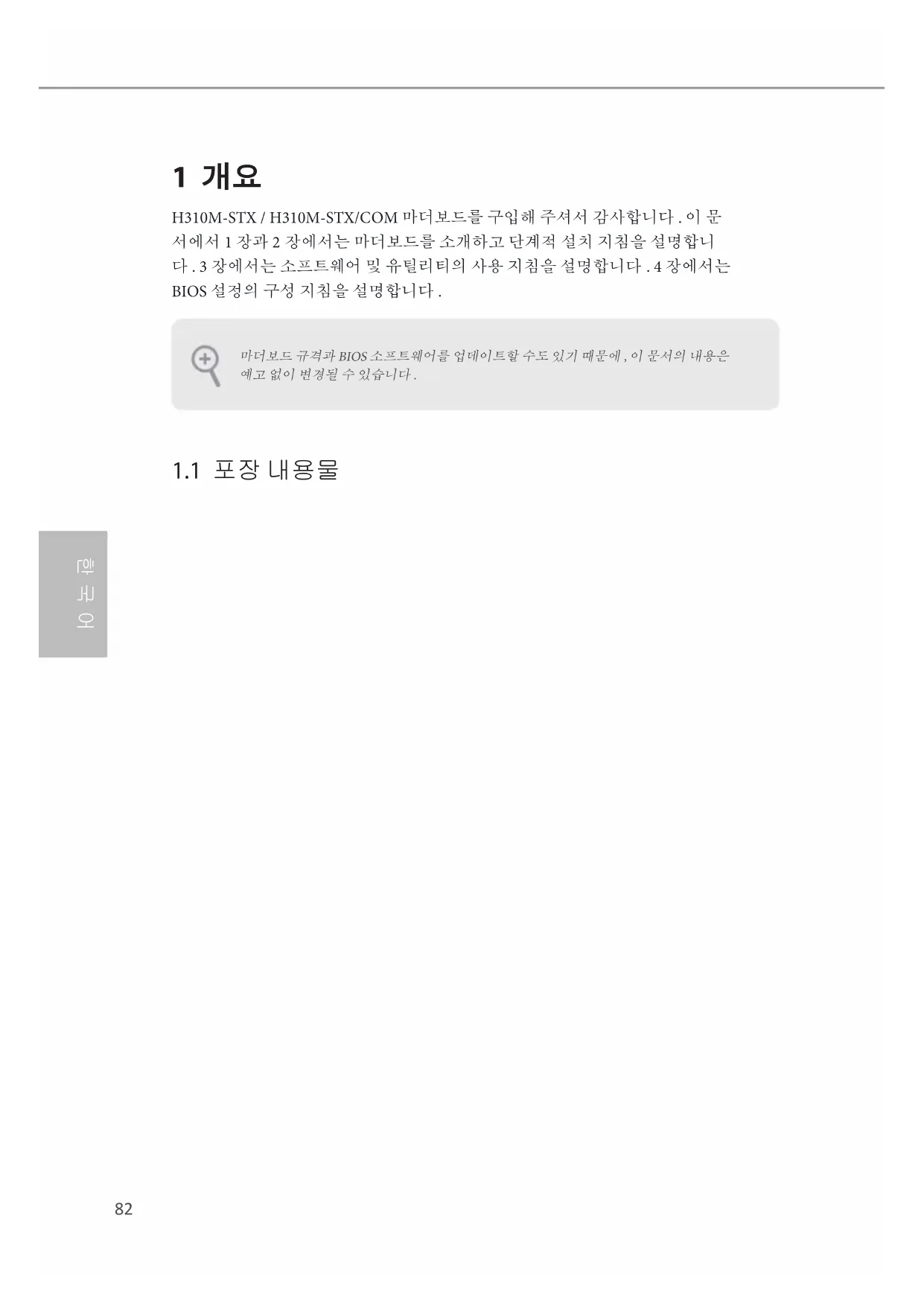

H310M-STX / H310M-STX/COM 마더보드를 구입해 주셔서 감사합니다 . 이 문

서에서 1 장과 2 장에서는 마더보드를 소개하고 단계적 설치 지침을 설명합니 다 . 3 장에서는 소프트웨어 및 유틸리티의 사용 지침을 설명합니다 . 4 장에서는 BIOS 설정의 구성 지침을 설명합니다 .

• H310M-STX / H310M-STX/COM 마더보드 (Mini-STX 폼팩터 )

• 전원 공급형 직렬 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2 소켓 (M2*2) 용 나사 1 개 ( 선택 품목 )

• WiFi 모듈 (M2*2) 용 나사 1 개 ( 선택 품목 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 .83

• 9 세대 및 8 세대 Intel® Core

• Intel® Turbo Boost 2.0 기술 지원

• DDR4 2666/2400/2133 비 ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 64GB

• Intel® Extreme Memory Prole (XMP) 2.0 지원

• DIMM 슬롯에 15 µ Gold Contact 장착

• M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈 및 Intel® CNVi( 통합형 WiFi/BT) 지원

• Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® UHD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

• HWA 인코드 / 디코드 : AVC/H.264, HEVC/H.265 8- 비트 , HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ( 디

코딩 전용 ), MPEG2, MJPEG, VC-1 ( 디코딩 전용 )84

• 최대 공유 메모리 크기는 운영 체제에 따라 다를 수

• 그래픽 출력 옵션 세 개 : D-Sub, HDMI 및 DisplayPort 1.2

• 최대 2 개의 디스플레이를 동시에 지원

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DisplayPort 1.2 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio) (HDMI 포트 포함 ) 지원 (HDMI 호환 모

• HDCP (HDMI 및 DisplayPort 1.2 포트 포함 ) 지원

• HDMI 및 DisplayPort 1.2 포트를 이용한 4K Ultra HD (UHD)

• Realtek ALC233 오디오 코덱

• USB 3.1 Gen1 타입 A 포트 1 개 (ESD 보호 지원 )

• USB 3.1 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )

• DC 잭 1 개 (19V 전원 어댑터와 호환 )*

• 65W CPU 에는 120W 전원 어댑터를 사용하고 35W CPU 에는 90W 전원 어댑터를 사용하십시오 .

• USB 2.0 포트 1 개 (ESD 보호 지원 )

• USB 3.1 Gen1 포트 1 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• 전원 공급형 SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 핫

• 울트라 M.2 소켓 1 개 , 타입 2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈을 4 개 (32 Gb/s) 까지 지원 *

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• COM 포트 헤더 1 개 (H310M-STX/COM 전용 )

• CPU 팬 커넥터 (2 x 4 핀 ) 2 개

• USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 )

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 6.0 준수 웨이크 업 이벤트

• CPU 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 )

• Microso® Windows® 10 64- 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) Mini-STX 섀시 지원 목록 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

(9 핀 PANEL1) (1 페이지 , 7 번 항목 참조 ) 섀시의 전원 버튼 , 리셋 버 튼 , 시스템 상태 표시등을 아 래의 핀 할당에 따라 이 헤더 에 연결합니다 . 케이블을 연 결하기 전에 양극 핀과 음극

GND 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마 십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . PWRBTN( 전원 버튼 ): 섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋

섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행 하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다 .

시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 , 리

전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확 인합니다 .88

(4 핀 SPEAKER1) (1 페이지 , 4 번 항목 참조 ) 섀시 스피커를 이 헤더에 연결

시리얼 ATA3 커넥터 (2 페이지 , 10 및 11 번

이들 두 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속 도를 제공하는 내부 저장 장치 용 SATA 데이터 케이블을 지

*SATA3 커넥터는 2.5 인치 하드 드라이브 (+5V) 를 지원하나

3.5 인치 하드 드라이브 (+12V)

는 지원하지 않습니다 . USB 2.0 헤더 (9 핀 USB_5_6) (1 페이지 , 5 번 항목 참조 ) 이 마더보드에는 하나의 헤더 가 있습니다 . 이 USB 2.0 헤더 는 포트 두 개를 지원할 수 있

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 3 번 항목 참조 ) (4 핀 CPU_FAN2) (1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터 2 개가 탑 재되어 있습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에

직렬 포트 헤더 (H310M-STX/ COM 전용 ) (9 핀 COM1) (1 페이지 , 6 번 항목 참조 ) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니다 .

(2 핀 CI1) (1 페이지 , 9 번 항목 참조 ) 이 마더보드는 섀시 커버가 제 거될 경우 이를 감지하는 케이 스 열림 감지 기능을 지원합니 다 . 이 기능을 사용하려면 섀시 침입 감지 설계가 적용된 섀시 를 사용해야 합니다 . 투명 CMOS 패드 (2 페이지 , 12 번

CMOS 지우기 패드로 CMOS 의 데이터를 지울 수 있습니다 . CMOS 를 지우려면 전원을 분 리하고 CMOS 지우기 패드를 단

(5 핀 AUDIO3) (1 페이지 , 8 번 항목 참조 ) 이 오디오 헤더로 헤드폰용 오 디오 케이블에 연결할 수 있습
